Цифровой настольный осциллограф Hantek DSO4084B
40 050 ₽
40 050 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
23781
Модель (серия)
DSO4084B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO4084B
Артикул (код товара)
23781
Модель (серия)
DSO4084B
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Показать больше
Показать меньше
Описание Hantek DSO4084B
Технические характеристики Hantek DSO4084B
| Серия | DSO4004B |
| Полоса пропускания | 80 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в трехканальном и четырехканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | ±300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ±50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin(х) / х |
| Размер памяти |
64 Кб в одноканальном режима 32 Кб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
|
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 500ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 500ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 500 мкВ / дел - 10 В / дел на входе BNC |
| Время нарастания | <4,4 нс |
| Режимы захвата | реального времени, детектор пика, усреднение, повышенное разрешение (HR) |
| Диапазон вертикального смещения |
500 мкВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел - 10 В / дел , ± 50 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 500 мкВ / дел (в режиме простой выборки или выборки с усреднением) примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X |
| Система синхронизации | |
| Режимы триггера | фронт, пульс, видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний |
| Время задержки | 100 нс - 10 с |
|
Диапазон уровня запуска триггера |
CH1 ~ CH4: ± 4 деления от центра экрана |
| EXT: 0 ~ 3,3 В | |
| Точность уровня триггера | CH1 ~ CH4: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
| EXT: ± (6 % от настройки + 40 мВ) | |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1 ~ CH4 EXT |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Источник запуска | CH1 ~ CH4< |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Источник запуска | CH1 ~ CH4 |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Источник запуска | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по окну | |
| Источник | CH1 ~ CH4 |
|
UART запуск |
|
| Режим запуска | старт, стоп, ошибка четности, ошибка COM |
| Источник запуска | CH1 ~ CH4 |
| Длина данных | 1 байт |
| Ширина битов данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Скорость передачи (по выбору) | 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |
| Скорость передачи (пользовательская) | 300 бит / с ~ 334000 бит / с |
| LIN запуск | |
| Режим запуска | интервальное поле, поле синхронизации, поле идентификатора, ошибка идентификатора синхронизации, идентификатор, идентификатор и данные |
| Источник запуска | CH1 ~ CH4 |
| Скорость передачи (по выбору) | 110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |
| Скорость передачи (пользовательская) | 300 бит / с ~ 334000 бит / с |
| SPI запуск | |
| Источник запуска | CH1 ~ CH4 |
| Длина данных | 4, 8, 16, 24, 32 байт |
| IIC запуск | |
| Источник запуска | CH1 ~ CH4 |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
| Автоматическое измерение | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
| Питание | 120-240 В, 45-66 Гц, < 30 Вт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB 2.0 Full Speed |
| Температура хранения |
в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ |
| Габариты | 318 мм х 110 мм х 150 мм |
| Вес | 2,9 кг |

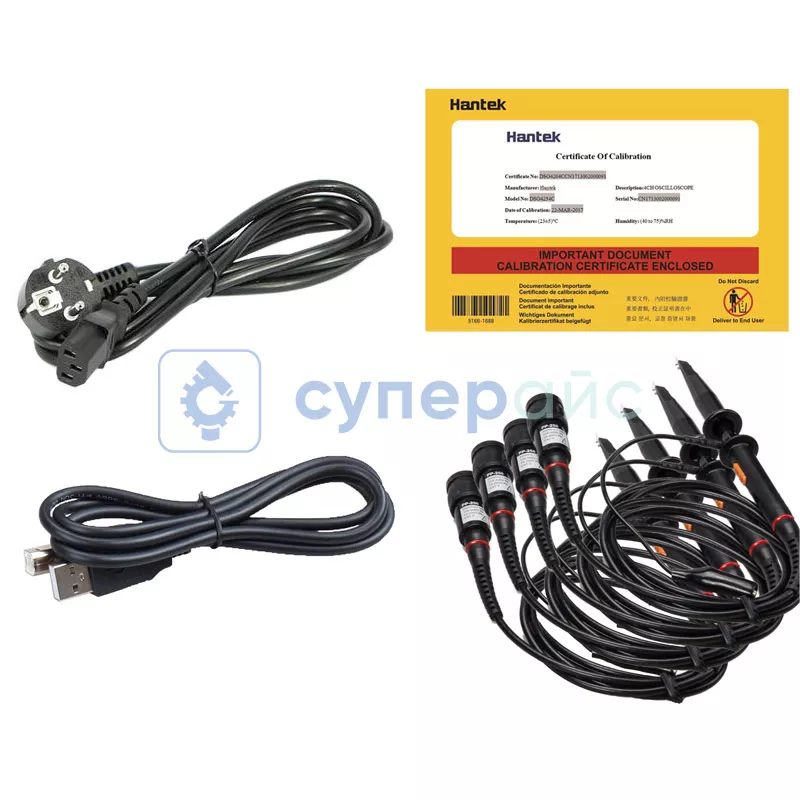

| Комплектация |
цифровой осциллограф Hantek DSO4084B - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт |
Обзорная таблица осциллографов Hantek серии DSO4004B
| Характеристики | DSO4104B | DSO4254B | DSO4204B | DSO4084B | ||
| Тип | цифровой запоминающий (DSO) | |||||
| Полоса пропускания, МГц | 100 | 250 | 200 | 80 | ||
| Количество аналоговых каналов | 4 | |||||
| Частота дискретизации на канал | 1 ГВыб / с | |||||
| Время нарастания, нс | ≤ 3,5 | < 1,4 | ≤ 1,8 | < 4,4 | ||
| Разрешение по вертикали (разрядность АЦП), бит | 8 | |||||
| Разрешение дисплея, пиксель | 800 x 480 | |||||
| Интерфейс передачи данных | USB 2.0 Full Speed | |||||

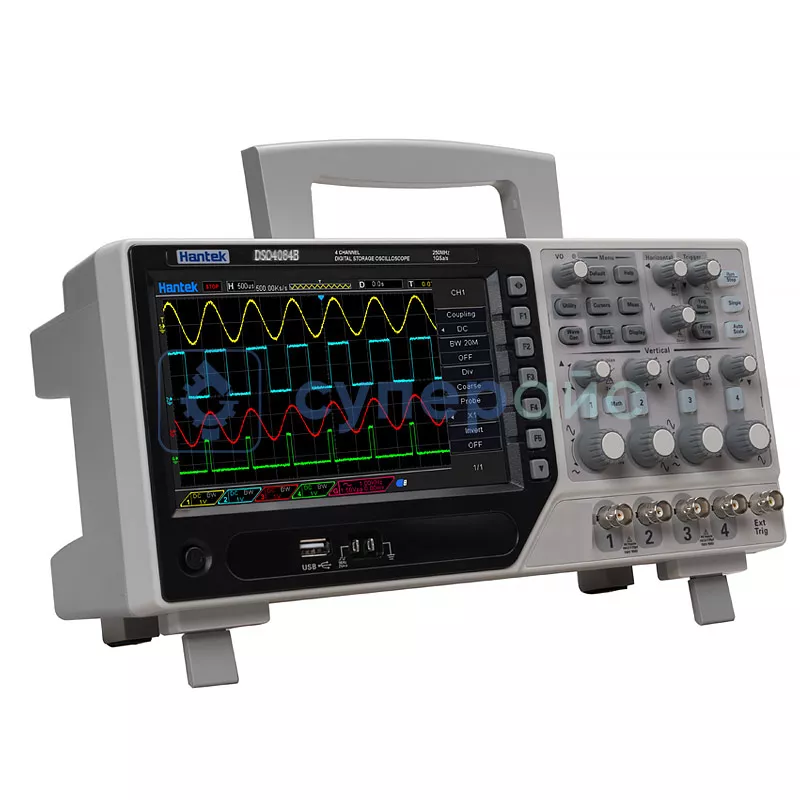

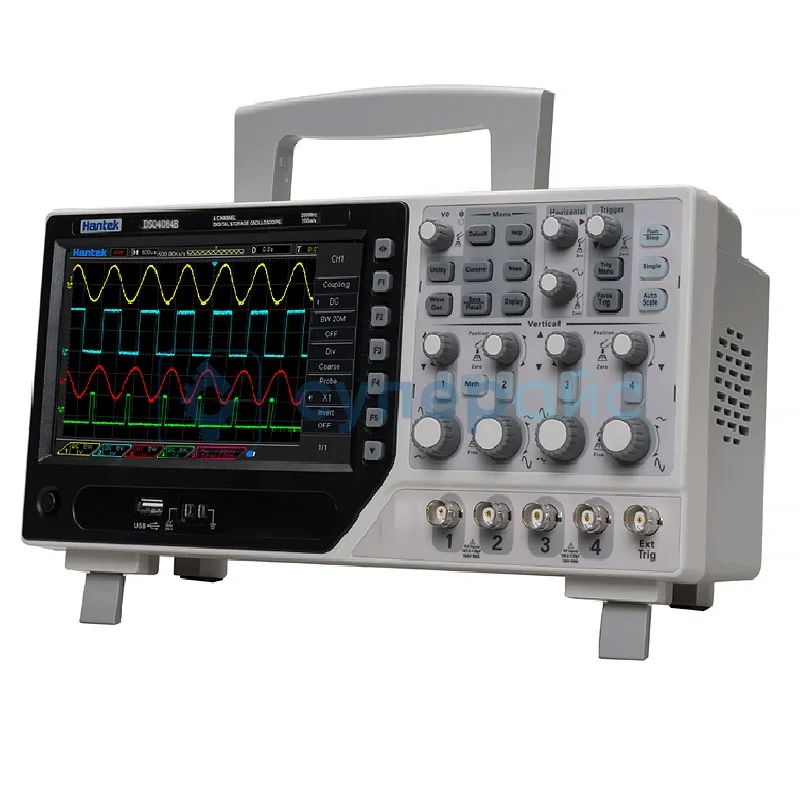

Осциллограф Hantek DSO4084B
Hantek DSO4084B представляет собой цифровой осциллограф, 4 канала которого дополняются сильным измерительным и аналитическим функционалом. Устройство управляется через протокол SCPI, что упрощает интеграцию в автоматизированные измерительные комплексы. Конструкция этой модели обуславливает высокую точность измерений и возможность сохранения сведений для последующего анализа.
С учётом базовых характеристик, которые имеет этот осциллограф Hantek (4 канала и параметры производительности), пользователь получает следующие преимущества:
- количество каналов даёт одновременно анализировать несколько сигналов, что ценно при работе со сложными электронными схемами;
- полоса пропускания 80 МГц даёт возможность исследовать высокочастотные сигналы в широком диапазоне;
- частота дискретизации 1 ГВыб/с в одноканальном режиме обеспечивает хорошую детализацию при захвате быстро меняющихся сигналов.
Установлен ЖК-экран. Этот тип дисплея способствует лёгкому восприятию при визуальном анализе осциллограмм. Интерфейс передачи данных USB 2.0 Full Speed применяют для передачи рабочей информации на ПК в целях дальнейшей обработки и документирования результатов.
Габариты 318 мм х 110 мм х 150 мм делают осциллограф компактным. Аппарат таких размеров легко размещать на столе в лаборатории, пункте контроля качества или в местах хранения оборудования. Вес устройства составляет 2,9 кг. Это обуславливает достаточную мобильность прибора, который можно перемещать между рабочими местами.
Такой осциллограф будет полезен в лабораториях при проведении экспериментов, на производстве электроники для контроля качества выпускаемых изделий, в сервисных центрах. Такую технику используют для отладки и тестирования электронных устройств, измерения параметров сигналов, поиска неисправностей. Широкие возможности анализа и документирования результатов помогают повысить эффективность работ в самых разных областях.
Документация и ПО Hantek DSO4084B
Название
Язык
Версия
Размер и тип
Программное обеспечение для цифровых осциллографов Hantek серии DSO4004B
Язык:
Английский
Размер и тип:
186 Мб,
ZIP
ZIP
Прошивка для цифровых осциллографов Hantek серии DSO4004B
Язык:
Английский
Размер и тип:
2,00 Мб,
ZIP
ZIP
Руководство по дистанционному управлению и программированию для цифровых осциллографов Hantek серии DSO4004B
Язык:
Английский
Версия:
1.03
Размер и тип:
553,9 КБ,
PDF
Спецификация для цифровых осциллографов Hantek серии DSO4004B
Язык:
Английский
Размер и тип:
1,1 Мб,
PDF
Руководство пользователя для осциллографов серии DSO4000B
Язык:
Английский
Версия:
1.5
Размер и тип:
1,22 Мб,
PDF
Показать больше
Показать меньше
Отзывы Hantek DSO4084B
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11756
Модель (серия):
TH1942
Производитель:
Tonghui
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17101
Модель (серия):
MDO7500A
Производитель:
PINTECH
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4932
Модель (серия):
DSO4104C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4599
Модель (серия):
DSO5102P
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10869
Модель (серия):
XDS3202E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16757
Модель (серия):
DSO2D10
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4755
Модель (серия):
DSO4254C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
23 549 руб.
-15%
20 016 руб.
Добавить в избранное
Артикул (код товара):
7015
Модель (серия):
SDS1022
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
37250
Модель (серия):
CM-302
Производитель:
CMW
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1500
Регулировка температуры:
Да
Мин. температура нагрева, °C:
0
Макс. температура нагрева, °C:
600
Рабочая длина, мм:
300
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28453
Модель (серия):
LC-DB-2GW
Производитель:
LICHEN
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Общая мощность, Вт:
4400
Мин. температура нагрева, °C:
20
Макс. температура нагрева, °C:
500
Принцип подогрева:
контактный
Добавить в избранное
Артикул (код товара):
40145
Модель (серия):
HSE7A-16MR
Производитель:
AMSAMOTION
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
1
Сложность:
2
Добавить в избранное
Артикул (код товара):
43553
Модель (серия):
MS-S
Производитель:
DLAB
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
2,8
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
33651
Модель (серия):
ST8308A
Производитель:
Smart Sensor
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
0,26
Сложность:
2
Взрывозащита:
Нет
Отбор пробы:
Диффузионный
Тип:
Автоматический
Добавить в избранное
Артикул (код товара):
21666
Модель (серия):
FCY-Q01
Производитель:
GREENER
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
40
Тип:
электрический
Регулировка температуры:
Нет
Возм. смены жала:
да
Макс. температура нагрева, °C:
350
Добавить в избранное
Артикул (код товара):
42838
Модель (серия):
ZA3300
Производитель:
Hitachi
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
100
Сложность:
2
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
29521
Модель (серия):
ПР102-24.2416.16.2
Производитель:
Овен
Страна производства:
Россия
Гарантия, мес.:
12
Вес (кг):
0,6
Сложность:
2
Добавить в избранное
Артикул (код товара):
37353
Модель (серия):
M30
Производитель:
Derui
Страна производства:
Китай
Гарантия, мес.:
12
Макс. мощность ультразвука, Вт:
120
Наличие подогрева:
Без подогрева
Ёмкость мойки, л:
3
Рабочая длина, мм:
238
Рабочая ширина, мм:
138
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27099
Модель (серия):
RTS342R10
Производитель:
FOIF
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
9
Сложность:
2
Добавить в избранное
Артикул (код товара):
20827
Модель (серия):
5V5A
Производитель:
Haiying
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
25
Тип:
Линейный (трансформаторный)
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Вес (кг):
0,255
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20449
Модель (серия):
SPS0530
Производитель:
Nice-Power
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Мощность, Вт:
150
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28161
Модель (серия):
DEK E Seriels
Производитель:
Flason
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
Полуавтоматический
Макс. размер печатной платы, мм:
620 x 608,5
Вес (кг):
1500
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23953
Модель (серия):
IR05B
Производитель:
Mestek
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-40
Макс. измеряемая температура, °C:
2000°С
Время отклика, с:
0,5
Оптическое разрешение:
50:1
Звуковая индикация:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
15802
Модель (серия):
-
Производитель:
Elecfreaks
Страна производства:
Гарантия, мес.:
3
Конфигурация:
Набор для сборки (конструктор)
Камера:
Нет
Диапазон измерения ёмкости:
3000 пФ – 30000 мкФ
Версия micro:bit:
v1.5
Роботы на базе:
BBC micro:bit
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

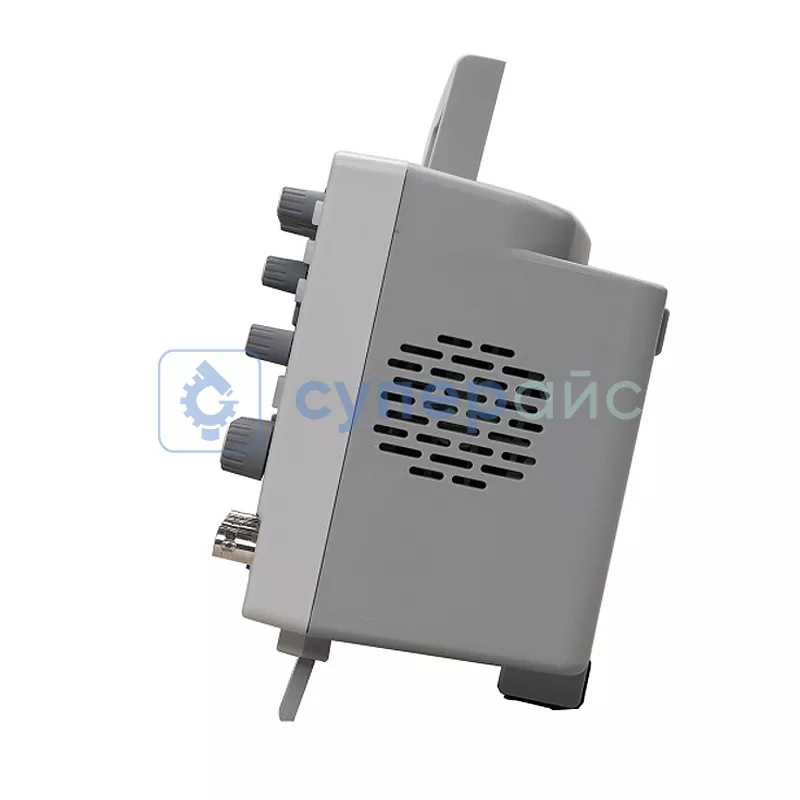

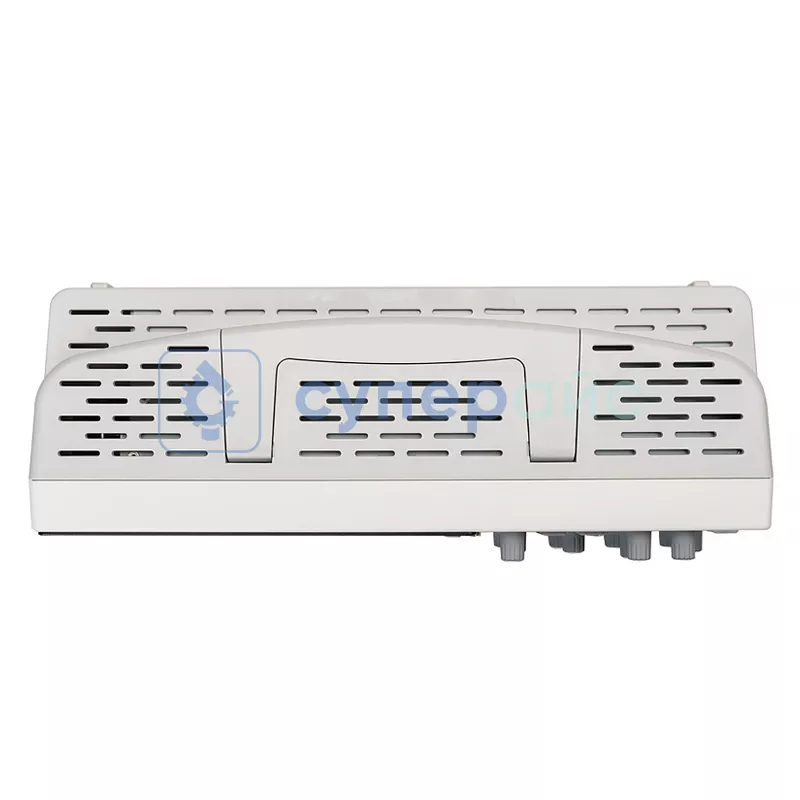

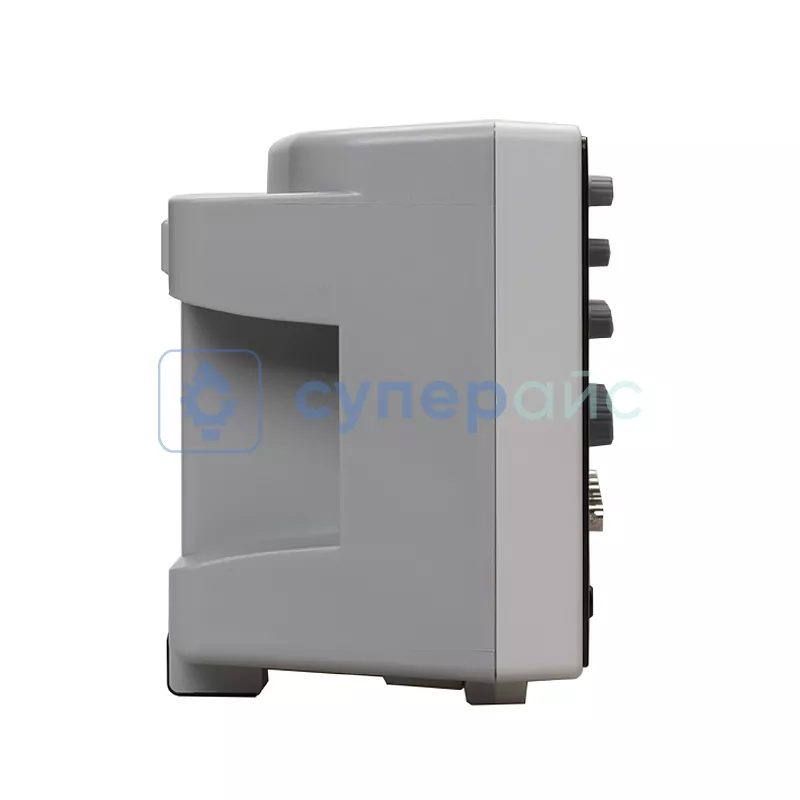

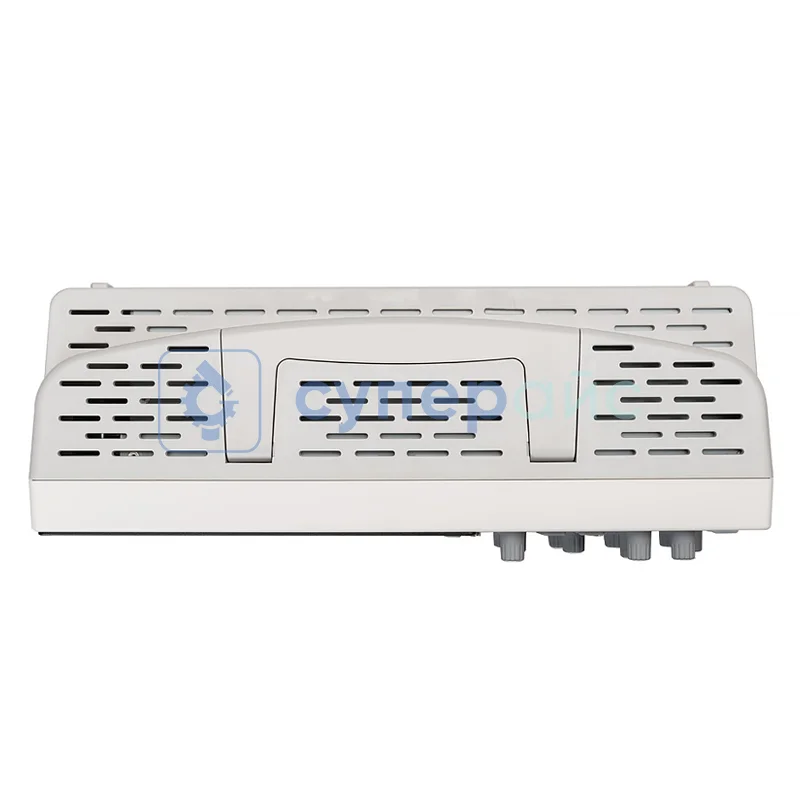

Артикул (код товара):
23781
Модель (серия):
DSO4084B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
80
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21813
Модель (серия):
DG5102
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
0.0001
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17331
Модель (серия):
TBK-958B
Производитель:
TBK
Страна производства:
Гарантия, мес.:
12
Тип станка:
Лазерный маркер
Тип лазера:
Волоконный
Мощность лазера, Вт:
6
Длина волны лазера, нм:
1064
Макс. скорость гравировки, мм/мин.:
600000
