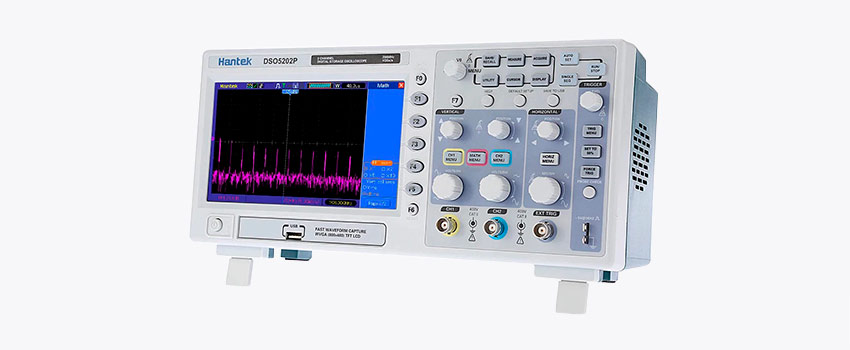

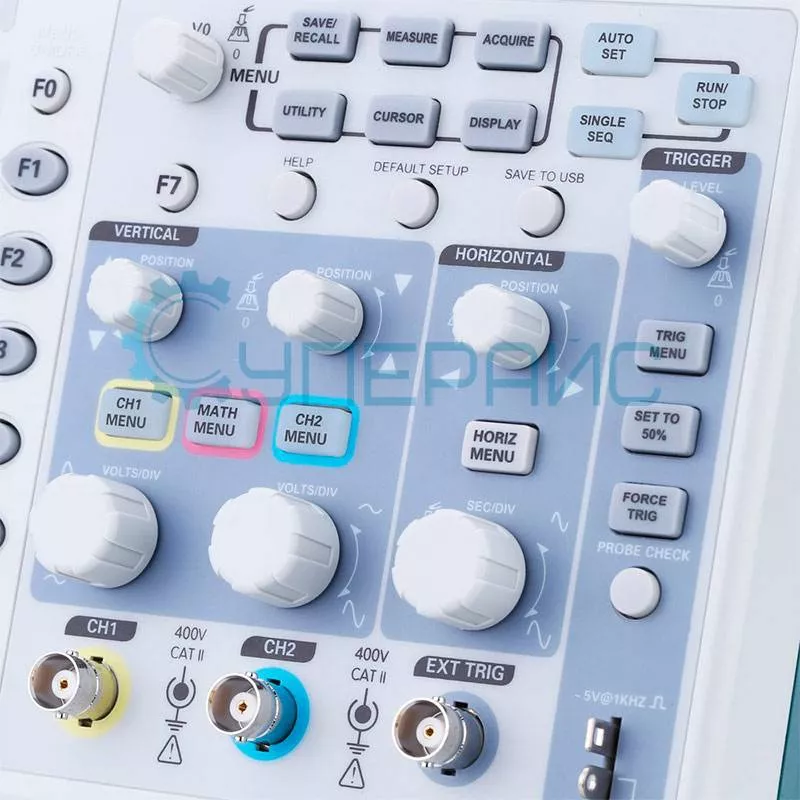

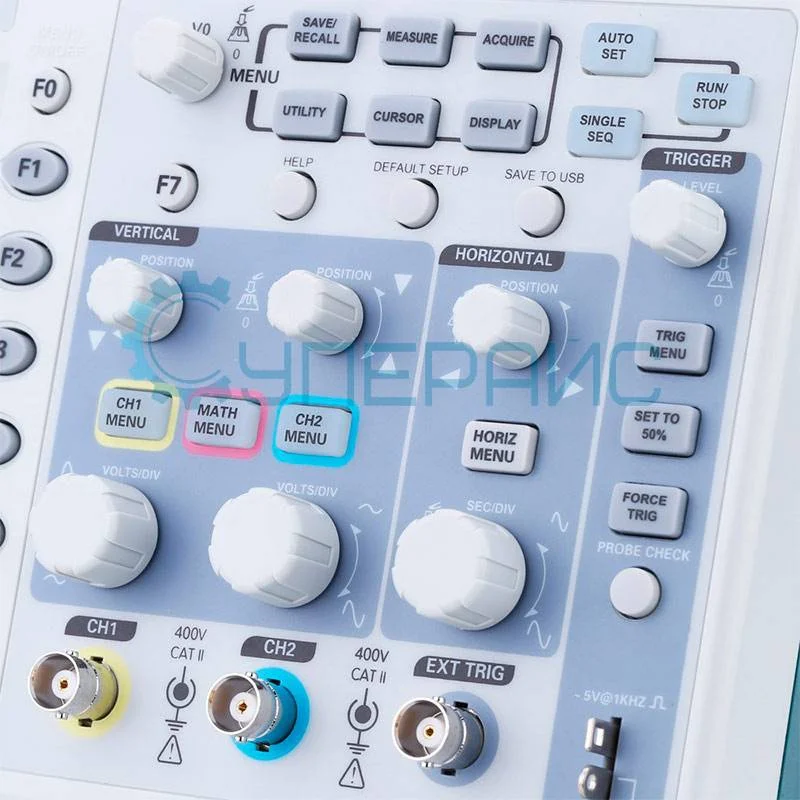

Цифровой осциллограф Hantek DSO5202P (2 канала, 200 МГц)
Код товара: 4601
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO5202P
Характеристики настольного осциллографа | |||
Серия | DSO5000P | ||
Полоса пропускания |
до 200 МГц |
||
Количество каналов |
2 | ||
Максимальная частота дискретизации в реальном времени |
1 Гвыб / с |
||
Входные параметры | |||
Развязка входа |
DC, AC, GND |
||
Входной импеданс |
1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ |
||
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 Х, 1000 Х |
||
Максимальное входное напряжение |
± 300 В (х10) ампл., САТI, САТII |
||
Горизонтальная система | |||
Коэффициент развёртки |
2 нс / дел - 40 с / дел |
||
Погрешность временной базы |
± 50 ppm (в любой промежуток времени больше 1 мс) |
||
Интерполяция формы волны |
sin (х) / х |
||
Глубина памяти | 40 Кб | ||
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 500ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 500ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
||
Вертикальная система | |||
Вертикальное разрешение |
8 - битное разрешение, одновременная выборка для каждого канала |
||
Вертикальная развёртка |
2 мВ / дел - 10 В / дел |
||
Время нарастания | 1,7 нс | ||
Диапазон вертикального смещения |
2 мВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел - 10 В / дел , ± 50 В |
||
Математические операции |
сложение, вычитание, умножение, деление, БПФ |
||
БПФ |
количество точек в анализе: 1024 окна: Хенинга, Хаминга, Блекмена, алгоритм прямоугольников |
||
Ограниченная полоса пропускания |
20 МГц |
||
Низкочастотный отклик |
≤ 10 Гц (на входе BNC) |
||
Точность вертикального усиления |
в режиме «прямая выборка» / «усреднение» точность 5 В / дел - 10 мВ / дел составляет ± 3% в режиме «прямая выборка» / «усреднение» точность 5 мВ / дел - 2 мВ / дел составляет ± 4 % |
||
Система синхронизации | |||
Типа триггера |
по уровню, по параметру импульса, видео, по нарастанию / спаду, внешний запуск |
||
Режимы триггера |
автоматический, нормальный |
||
Источник триггера |
CH1, CH2, EXT, EXT / 5, AC Line |
||
Способ соединения |
DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление |
||
Чувствительность триггера по фронту |
DC (CH1, CH2): 1,5 дел от 10 МГц до 100 МГц 2 дел от 100 МГц до максимального диапазона |
||
DC (EXT): 200 мВ от постоянного тока до 100 МГц 350 мВ от 100 МГц до 200 МГц |
|||
DC (EXT / 5): 1 В от постоянного тока до 100 МГц 1,75 В от 100 МГц до 200 МГц |
|||
AC: затухание сигналов ниже 10 Гц |
|||
отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц |
|||
отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц | |||
Диапазон уровня триггера |
CH1, CH2: ± 8 делений от центра дисплея EXT: ± 1,2 В EXT / 5: ± 6 В |
||
Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс |
CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея; EXT: ± (заданное значение 6% + 40 мВ) EXT / 5: ± (заданное значение 6% + 200 мВ ) |
||
Диапазон удержания триггера | 100 нс ~ 10 с | ||
Запуск по видео сигналу | |||
Тип видео триггера |
CH1, CH2: от пика к пику амплитуда 2 деления EXT: 400 мВ EXT / 5: 2 В |
||
Формат сигнала и частота поля |
поддержка NTSC, PAL и SECAM для любого поля или любой линии |
||
Диапазон удержания триггера |
100 нс ~ 10 с |
||
Запуск по длительности импульса | |||
Режим запуска |
положительная полярность импульса >, <, =, ≠ |
||
отрицательная полярность импульса >, <, =, ≠ |
|||
Точка запуска триггера |
равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом в противном случае, когда длительность импульса больше , чем «ширина импульса», в заданное время, осциллограф запускается меньше: триггерной точкой является задний фронт больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса |
||
Диапазон удержания триггера |
20 нс ~ 10 с |
||
Запуск по истечении времени |
|||
Режим запуска | запуск по возрастающему / ниспадающему фронту | ||
Диапазон удержания триггера |
20 нс ~ 10 с |
||
Запуск по наклону | |||
Режим запуска |
положительный наклон >, <, =, ≠ |
||
отрицательный наклон >, <, =, ≠ |
|||
Точка запуска триггера |
равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке. меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон |
||
Диапазон удержания триггера |
20 нс ~ 10 с |
||
Альтернативный триггер |
|||
CH1 |
внутренний триггер: фронт, ширина импульса, видео, наклон |
||
CH2 |
внутренний триггер: фронт, ширина импульса, видео, наклон |
||
Запуск по частоте |
|||
Разрешение считывания | 6 цифр | ||
Точность |
± 30 ppm (включая все ошибки задания частоты и погрешность вычисления ± 1) |
||
Диапазон частот |
переменный ток, от 4 Гц номинальной полосы пропускания |
||
Система измерения | |||
Измерение курсора |
разность напряжений между курсорами ΔV разница во времени между курсорами ΔT ΔT, в герцах (1 / △ Т) |
||
Автоматическое измерение |
частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина |
||
Общие характеристики | |||
Тип дисплея |
7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
||
Глубина цвета |
64 тыс. цветов |
||
Контраст |
регулируемый (16 уровней) |
||

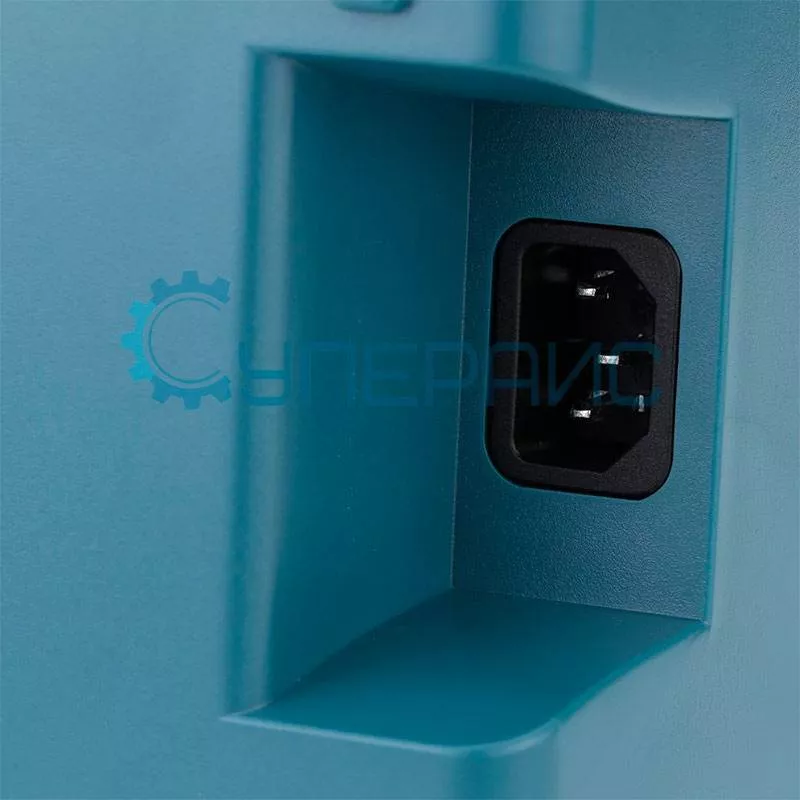

Питание |
120-240 В, 45-66 Гц, < 30 Вт |
||
Рабочая температура |
от 0 °С до 50 °С |
||
Рабочая влажность |
до 90% RH |
||
Рабочая высота |
рабочая до 3000 м |
||
хранения до 15000 м |
|||

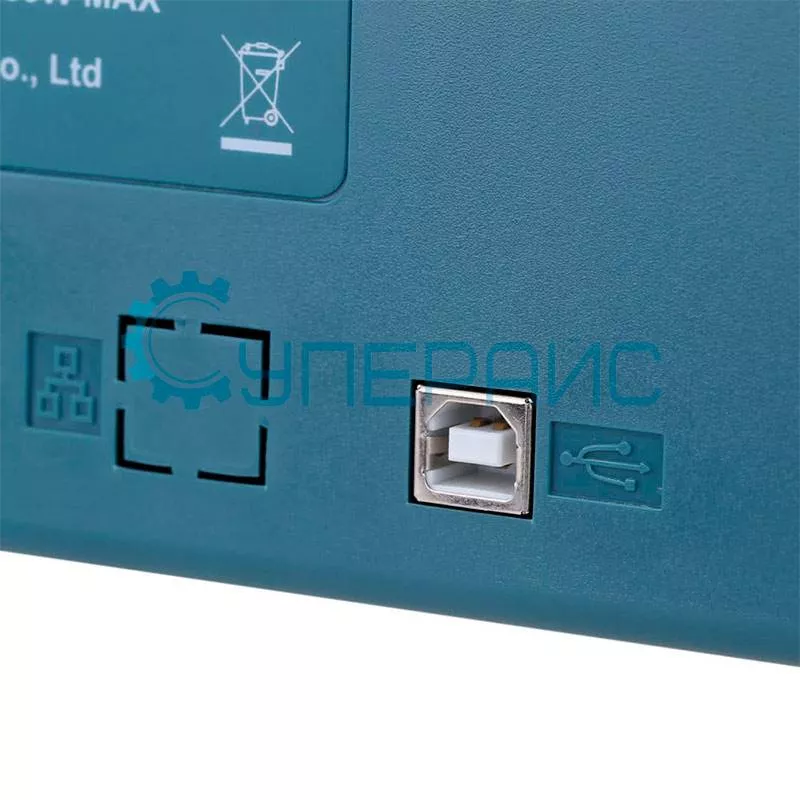

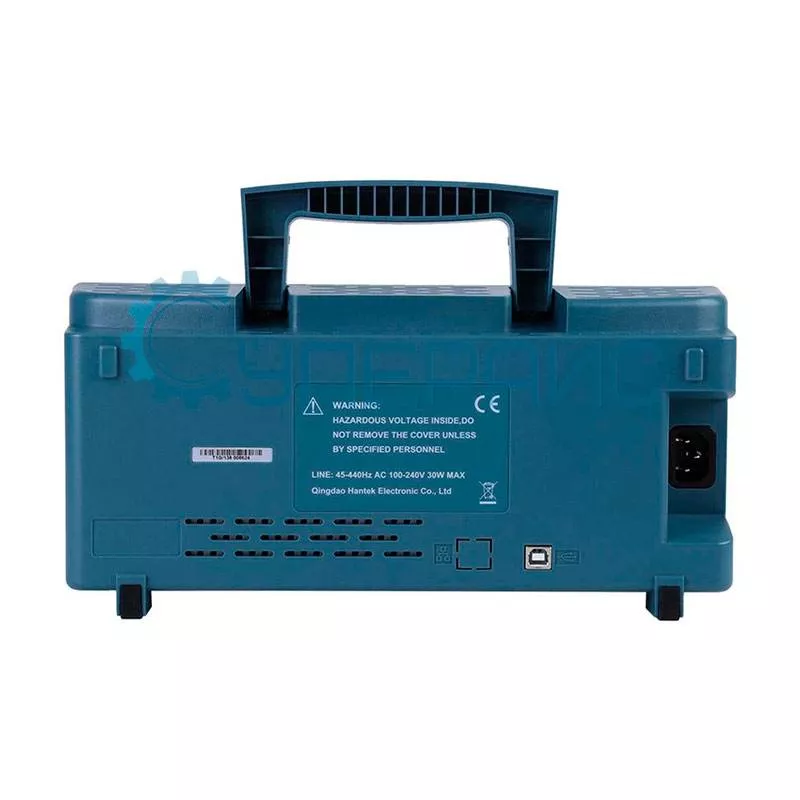

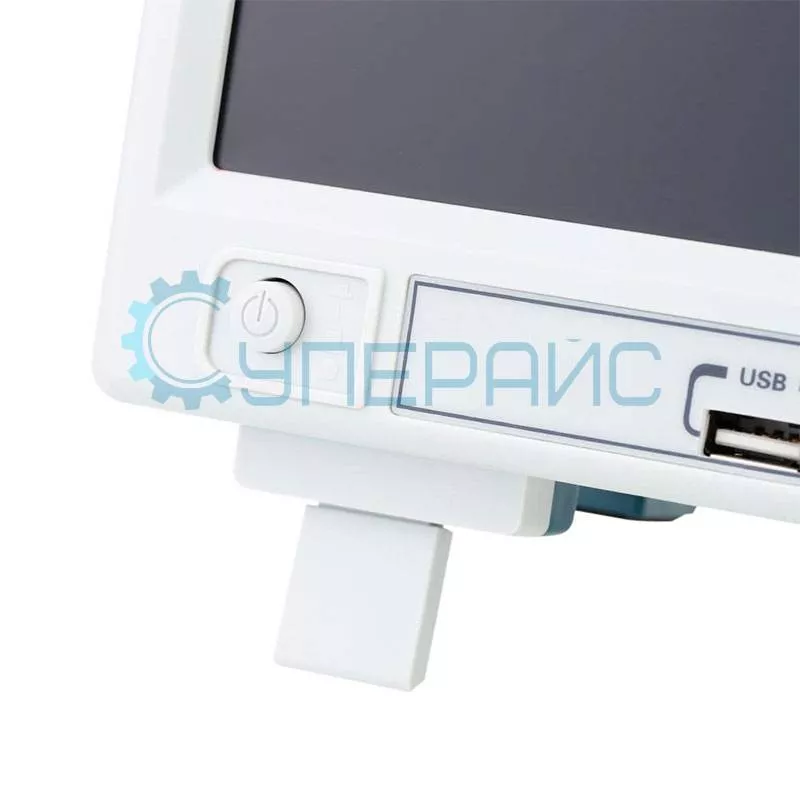

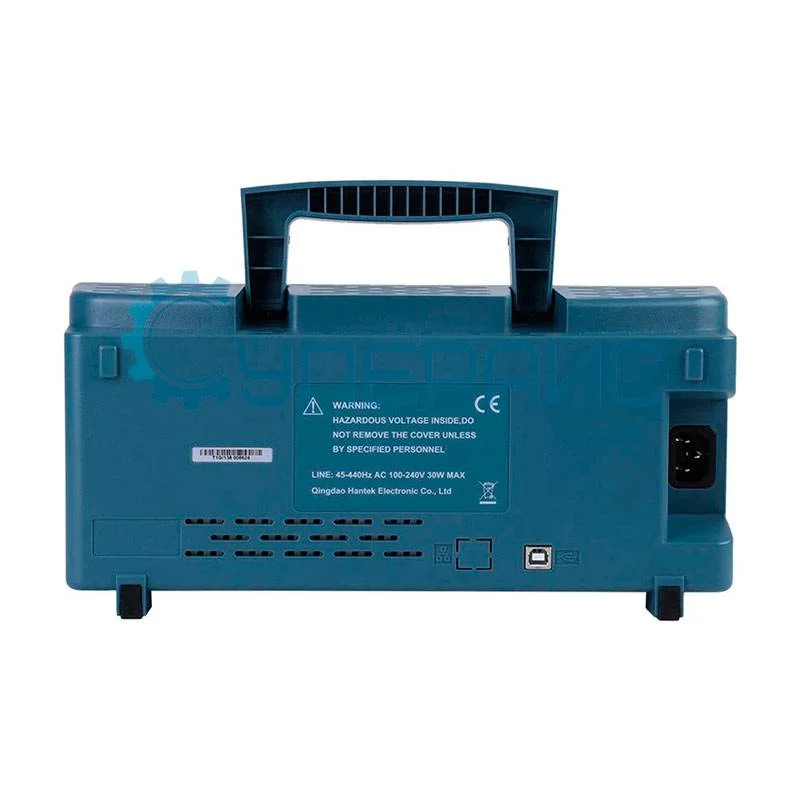

Интерфейс передачи данных |
USB Host, USB Device |
||
Температура хранения |
в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ |
||

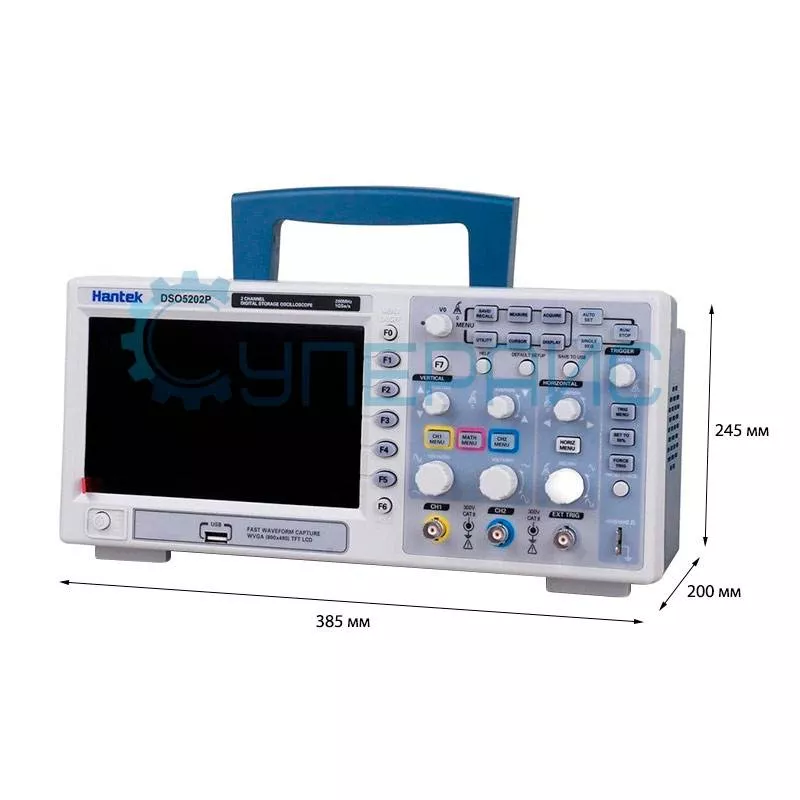

Габариты | 385 мм х 200 мм х 245 мм | ||
Вес | 2,1 кг | ||

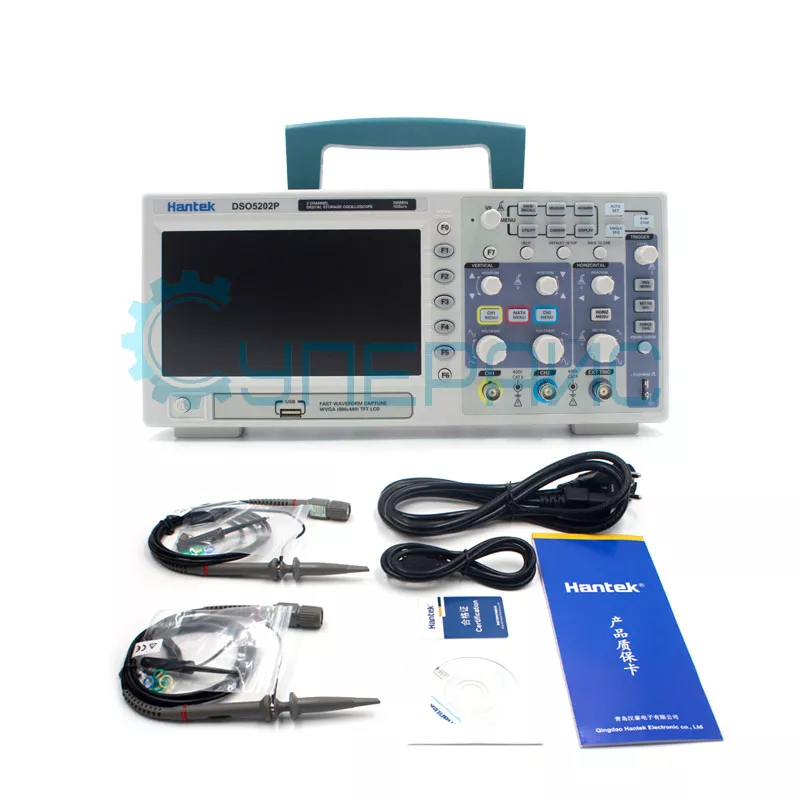

Комплектация | цифровой осциллограф Hantek DSO5202P - 1 шт | ||
|
пассивный пробник для осциллографа - 2 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт |

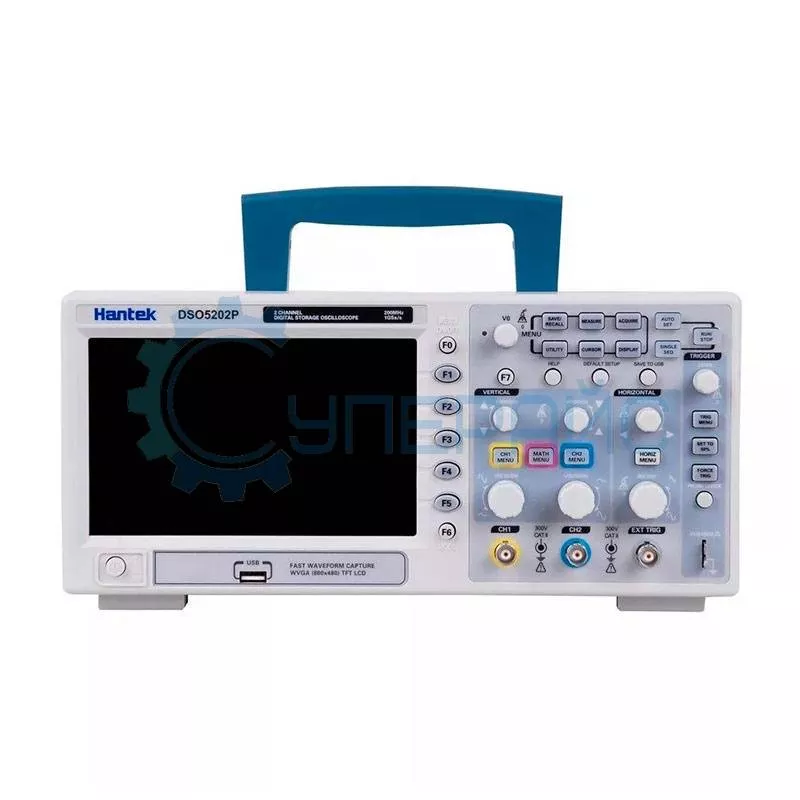

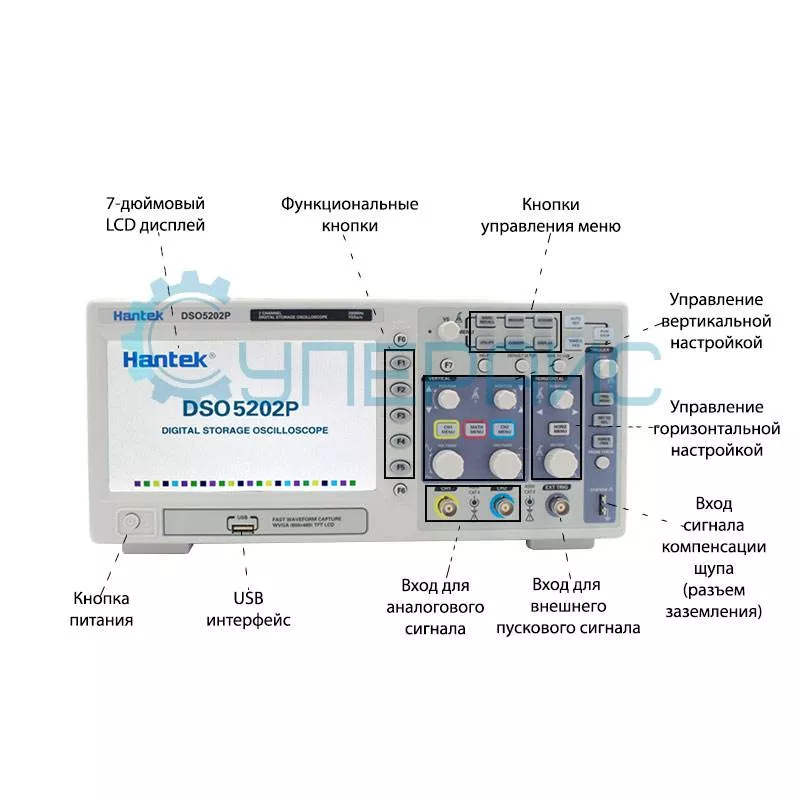

Цифровой осциллограф Hantek DSO5202P – серьезный прибор для сложной диагностики
Двухканальный осциллограф с полосой пропускания на 200 МГц применяется для диагностики, тестирования и наладки цифровых и аналоговых устройств. Частота дискретизации в реальном времени достигает 1 ГВыб/с, а глубина записи - 40 Кб на канал.
DSO5202P способен выполнять стандартные математические функции: вычитание, сложение, умножение и деление, но кроме этого еще и функцию БПФ (быстрое преобразование Фурье). Осциллограф способен выполнить множество автоматических измерений сигнала, более 20.
Цифровой экран с высоким разрешением 800х480 пикселей и диагональю 7 дюймов позволяет рассмотреть осциллограммы подробно, и ничего не упустив. Время нарастания достигает 1,7 нс, что означает, меньше секунд, значит фронт осциллограммы не будет завален.
Важно: При максимальном напряжении на входе для несинусоидального сигнала пиковая величина не должна быть менее 45 Вольт. А превышение значения напряжения 30 Вольт должно продолжаться не более 100 мс на входе осциллографа.
Обычно среднеквадратичный уровень сигнала вместе с составляющей бывает не более 30 Вольт. Однако при использовании комплектного щупа 1:10 напряжение может превышать обычное (30 Вольт) в 10 раз.
Для DSO5202P характерно выбрать различные режимы триггера, имеется в том числе отдельная база времени для ALT-триггера. Можно без проблем следить за двумя сигналами разной частоты и есть возможность посмотреть видеозапись триггера. Нажмите на кнопку Play и наблюдайте видео осциллограмм на экране компьютера или прибора.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
