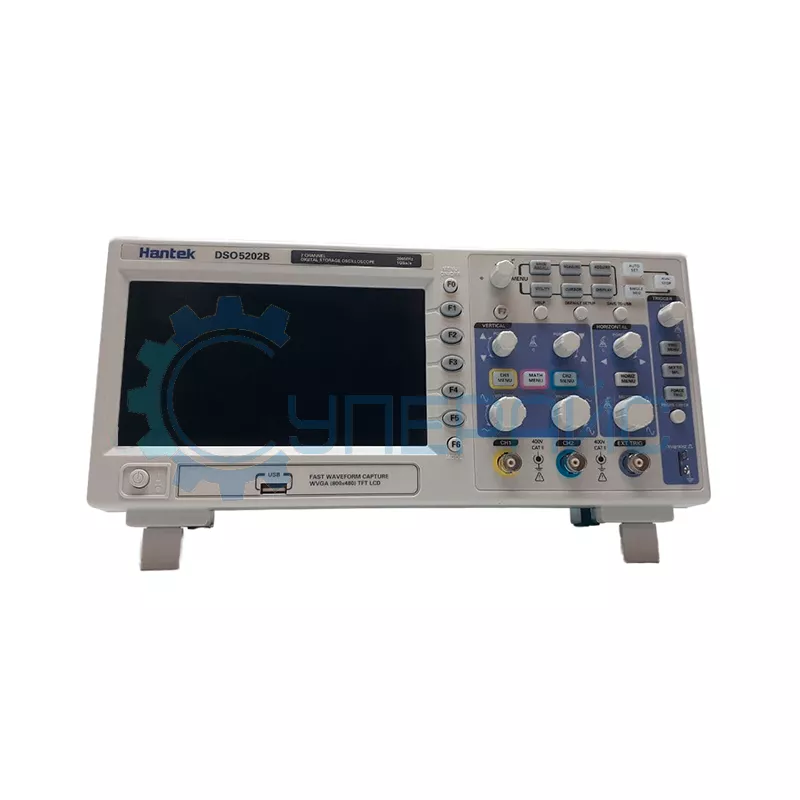

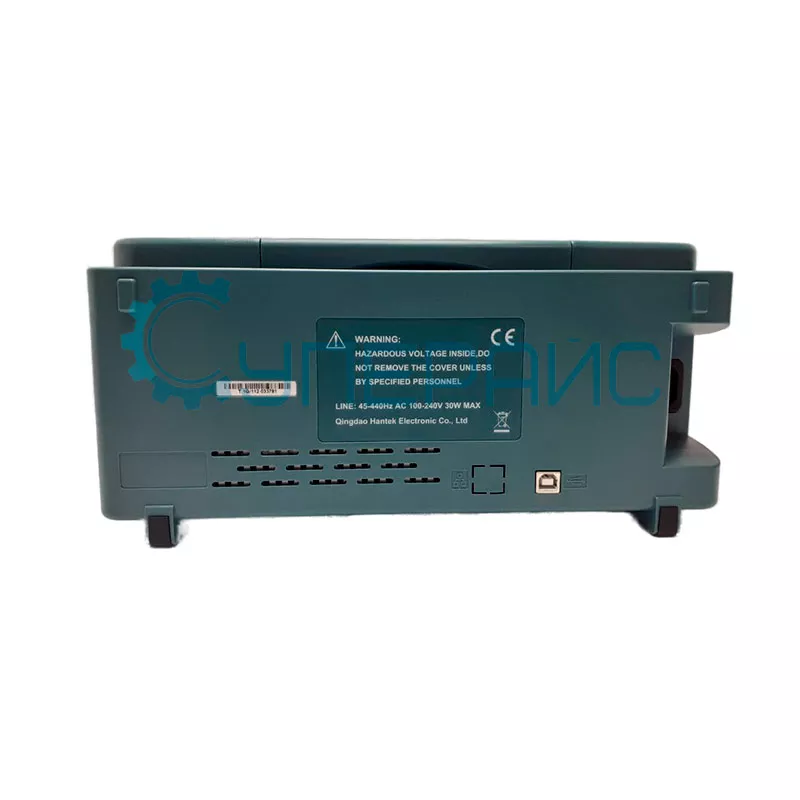

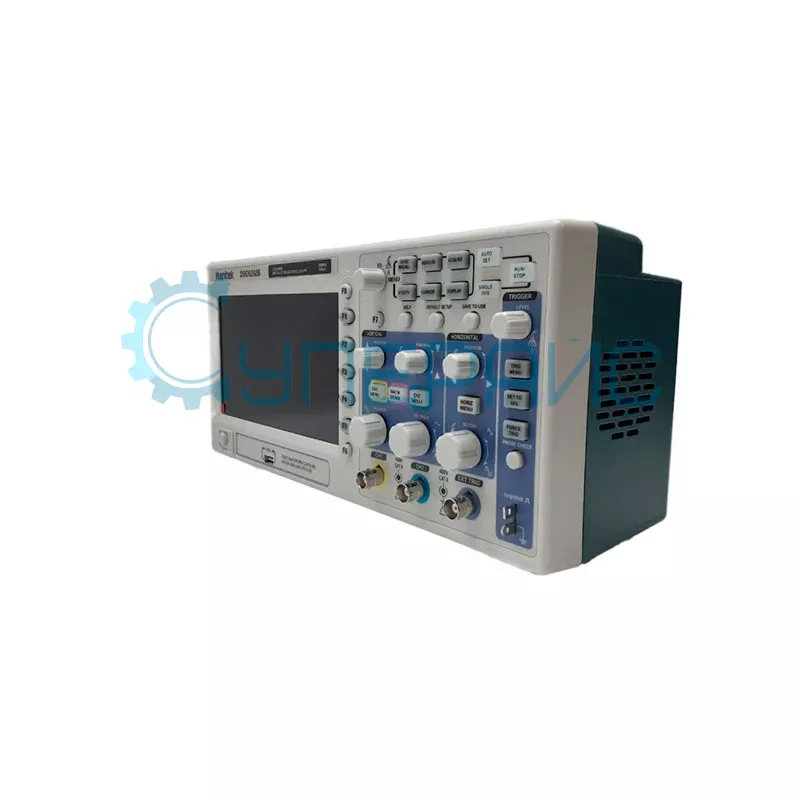

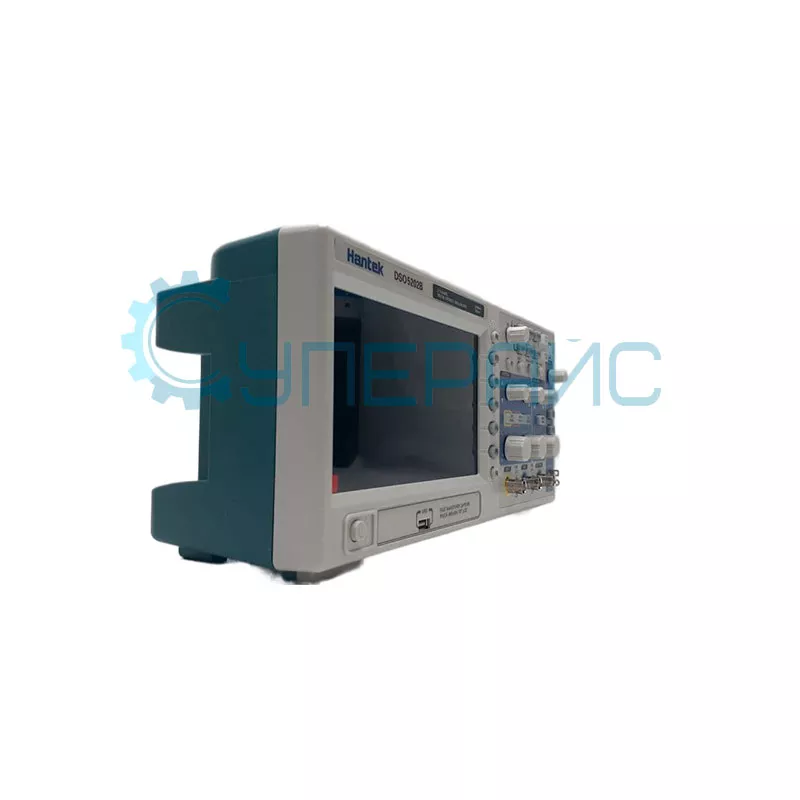

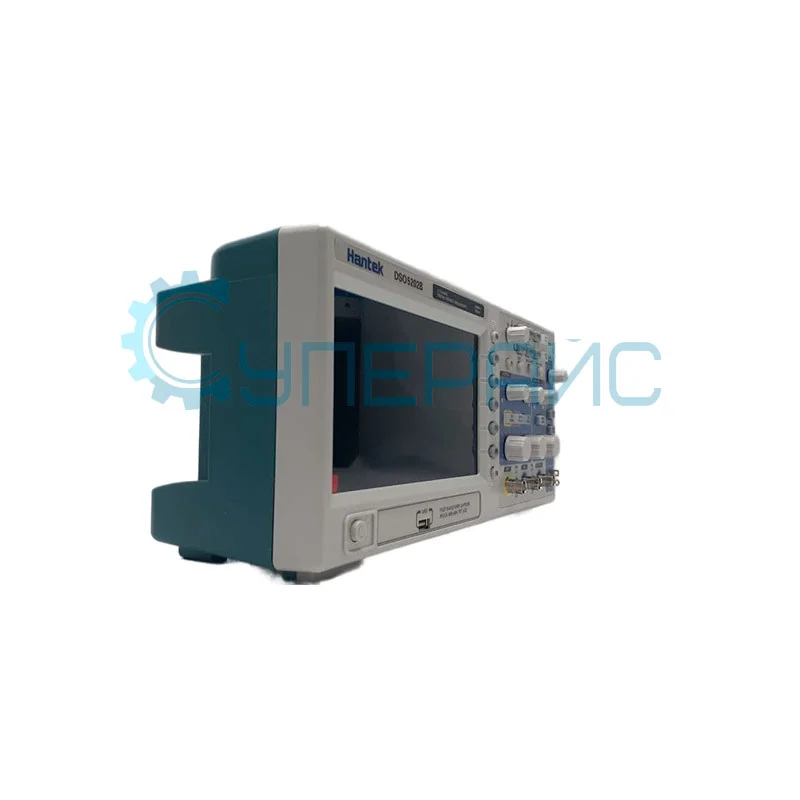

Цифровой осциллограф Hantek DSO-5202B (2 канала, 200 МГц)
49 910 ₽
49 910 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
16258
Модель (серия)
DSO-5202B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO-5202B
Артикул (код товара)
16258
Модель (серия)
DSO-5202B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Показать больше
Показать меньше
Описание Hantek DSO-5202B
ВНИМАНИЕ! Производство цифрового осциллографа Hantek DSO-5202B (2 канала, 200 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф UNI-T UPO1204X
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO-5202B
| Характеристики цифрового осциллографа Hantek | |
| Модель | DSO-5202B |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб/с в одноканальном режиме 500 МВыб/с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | AC, DC, GND |
| Входной сопротивление | 1 МОм ± 2%, 20 пФ ± 3 пФ |
| Установка коэффициента затухания пробника | 1X, 10X, 100X, 1000X |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50ppm |
| Интерполяция формы волны | (sin x)/x |
| Размер памяти |
1М замеров при одном канале 512К замеров в двуканальном режиме |
| Коэффициент развёртки | 4 нс/деление до 40 с/деление |
| Точность измерения временного интервала |
однократный режим: ± (1 интервал выборки +100ppm × показание + 0,6 нс); больше 16 средних значений: ± (1 интервал выборки + 100 ppm × показание + 0,4 нс); Интервал выборки = сек/дел ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Диапазон смещения |
от 2 мВ/дел до 20 мВ/дел, ±400 мВ; от 50 мВ/дел до 200 мВ/дел, ±2 В; от 500 мВ/дел до 2 В/дел, ±40 В; от 5В/дел до 10В/дел, ±50В |
| Время нарастания | 1,8 нс |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел ± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел |
| Система синхронизации | |
| Режимы триггера | Edge, Video, Pulse, Slope, Over time, Alternative |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера |
CH1,CH2: ±8 делений от центра экрана EXT: ±-1,2 В EXT/5: ±-6 В |
| Точность уровня триггера |
CH1,CH2: +-(0.3div * V/div) (в пределах 4 делений от центра) EXT: ±-(6% установленного значения + 40mV) EXT/5: ±-(6% установленного значения + 200mV) |
| Запуск по длительности импульса | |
|
Режим запуска |
положительная полярность импульса >, <, =, ≠ |
|
отрицательная полярность импульса >, <, =, ≠ |
|
| Источник запуска | CH1 ~ CH2 |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 ~ CH2 |
| Запуск по наклону | |
|
Режим запуска |
положительный наклон >, <, =, ≠ |
|
отрицательный наклон >, <, =, ≠ |
|
| Источник запуска | CH1 ~ CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
|
Запуск по истечении времени |
|
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 ~ CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота обратная величина △T в герцах (1/ΔT) |
| Автоматическое измерение | частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, время нарастания, время спада, +ширина импульса, -ширина импульса, задержка нарастания, задержка падения, +долг, -долг, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек |
| Питание | 120–240 В, от 45 Гц до 66 Гц |
| Рабочая температура | от 0℃ до 50℃ от -40 ℃ до +71 ℃ |
| Рабочая влажность | ≤90% |
| Рабочая высота |
рабочая до 3000 м хранения до 15000 м |
| Интерфейс передачи данных | USB 2.0 |
| Температура хранения | от -40℃ до +71℃ |
| Габариты | 385 x 200 x 240 мм |
| Вес | 2,9 кг |

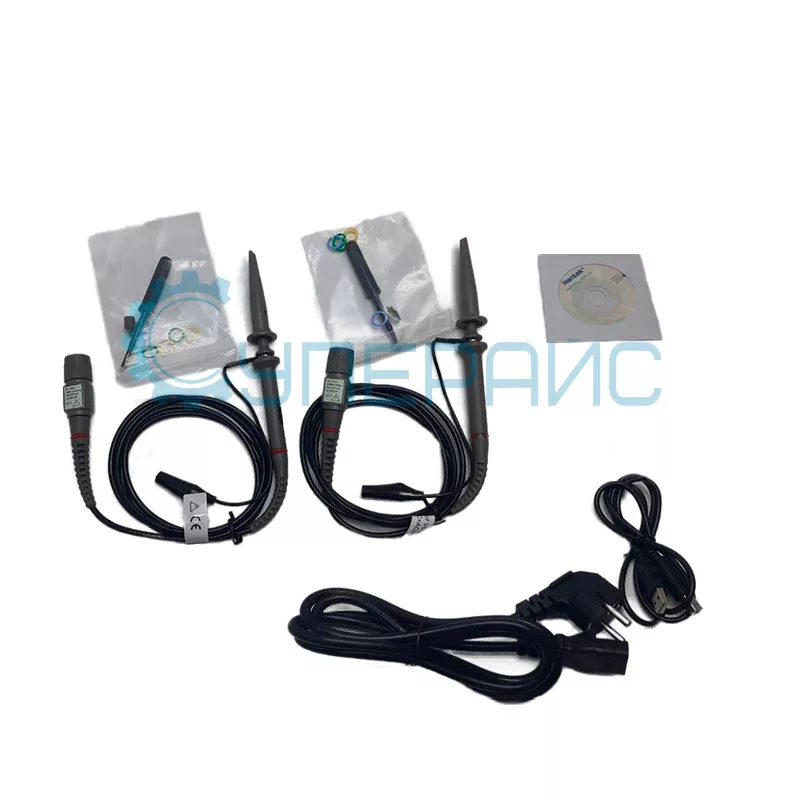

| Комплектация | цифровой осциллограф Hantek DSO-5202B - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт USB шнур - 1 шт |
Обзорная таблица осциллографов Hantek
| Характеристики | DSO5102P | DSO5072P | DSO-5202B | DSO5202P |
| Серия | DSO5000P | DSO-5202B | DSO5000P | |
| Полоса пропускания | до 100 МГц | до 70 МГц | до 200 МГц | |
| Количество каналов | 2 | |||
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с | 1 ГВыб/с в одноканальном режиме 500 МВыб/с в двухканальном режиме | 1 ГВыб/с | |
Документация и ПО Hantek DSO-5202B
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифрового осциллографа Hantek DSO-5202B
Язык:
Английский
Версия:
V1.2
Размер и тип:
4.69 Мб,
PDF
Прошивка для цифрового осциллографа Hantek DSO-5202B
Язык:
Размер и тип:
3.367 Мб,
ZIP
ZIP
