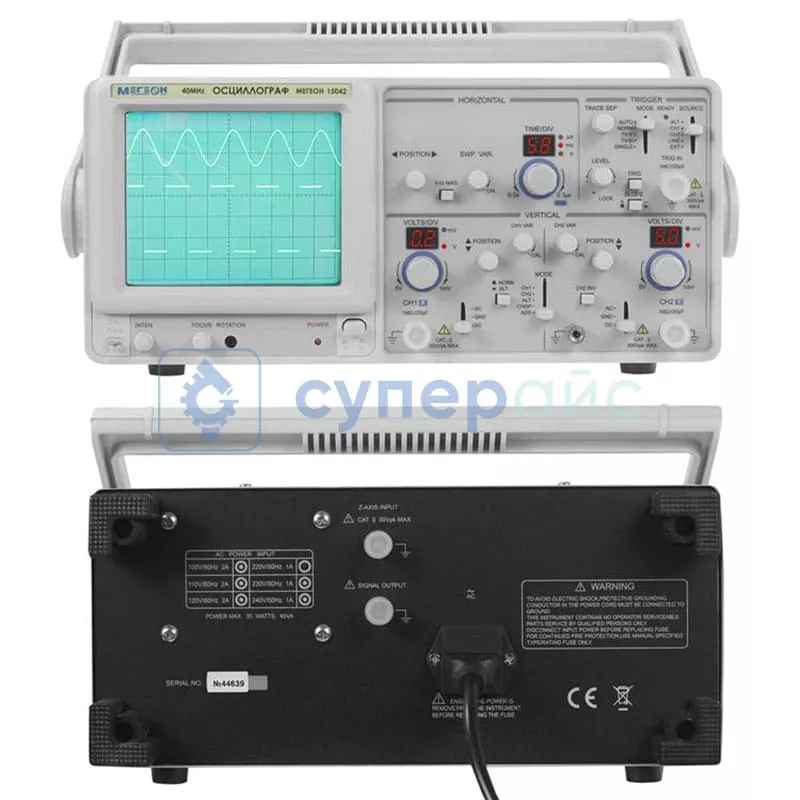

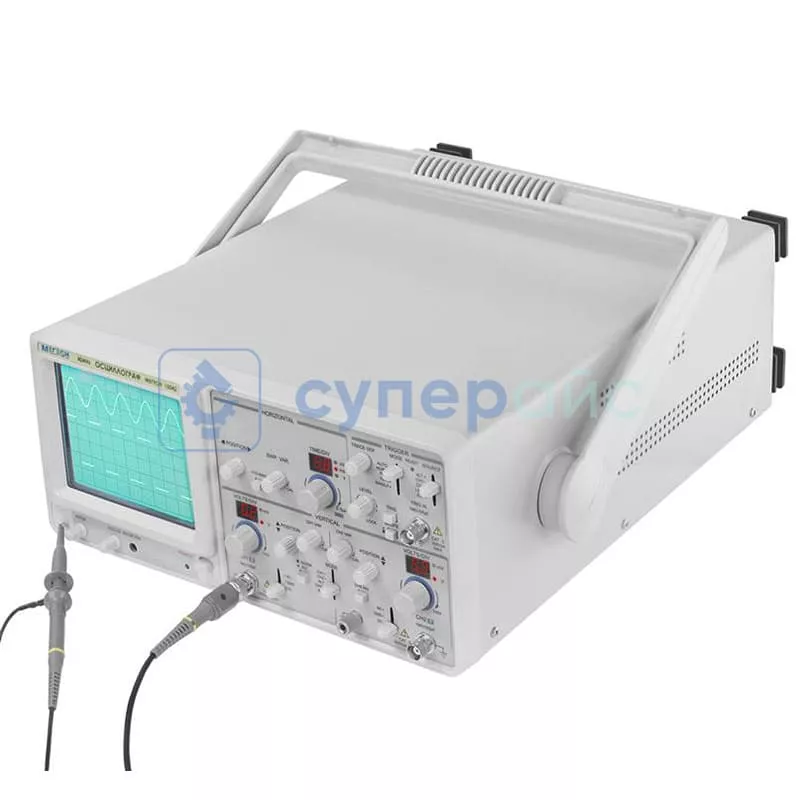

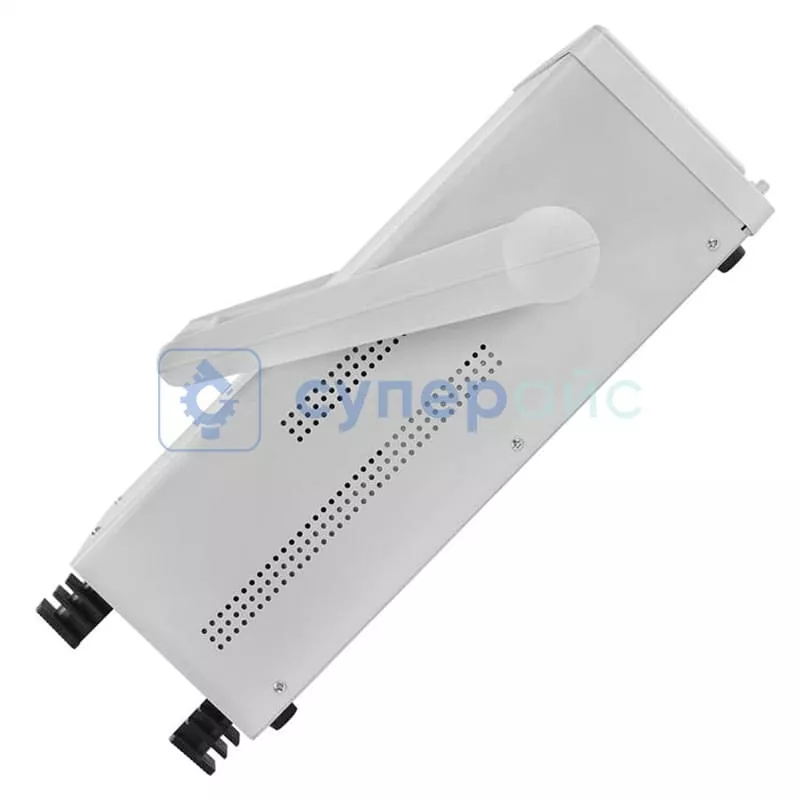

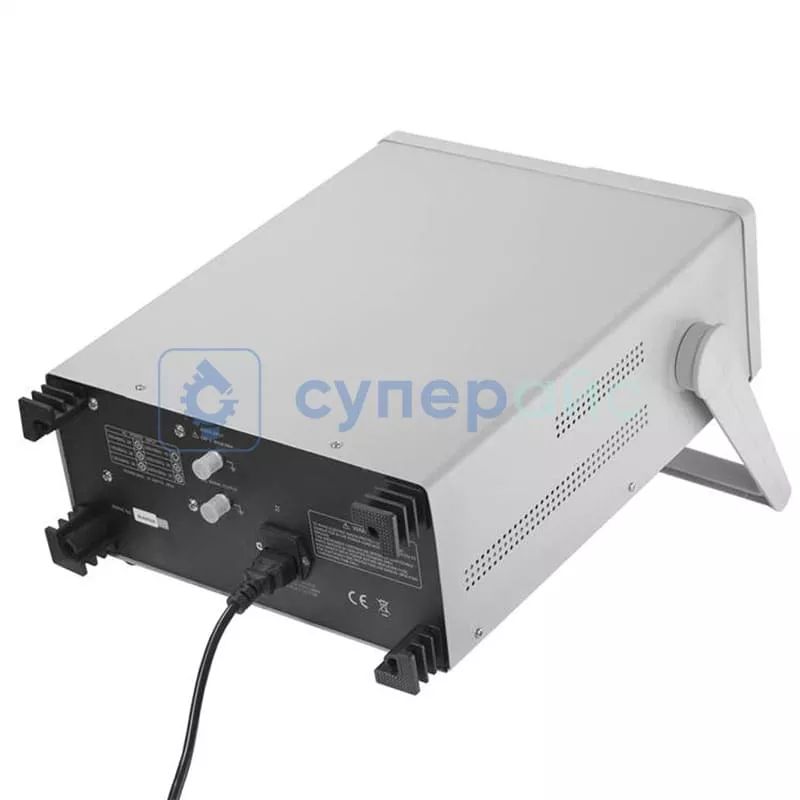

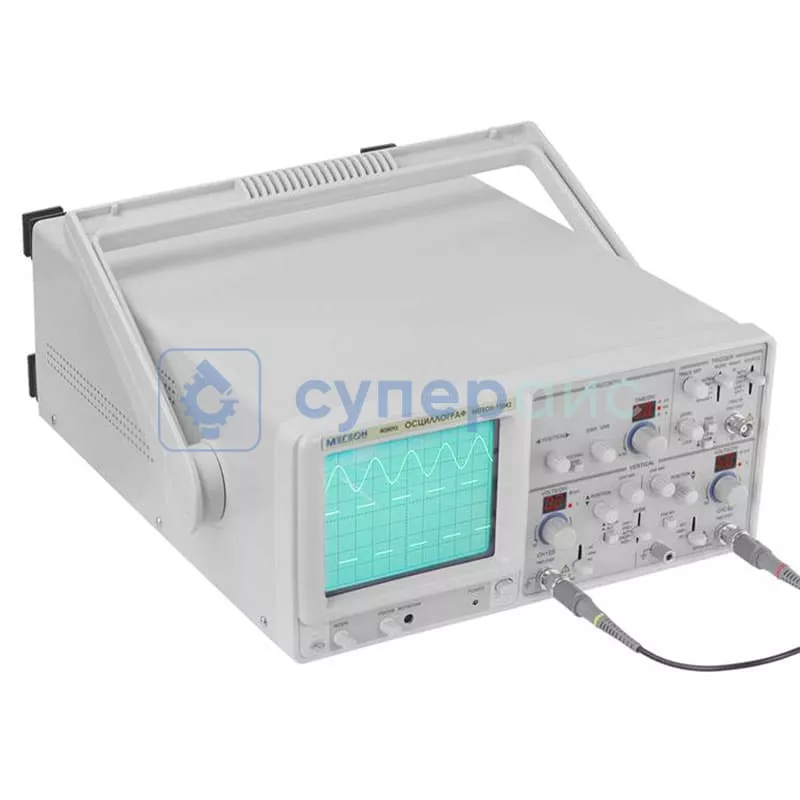

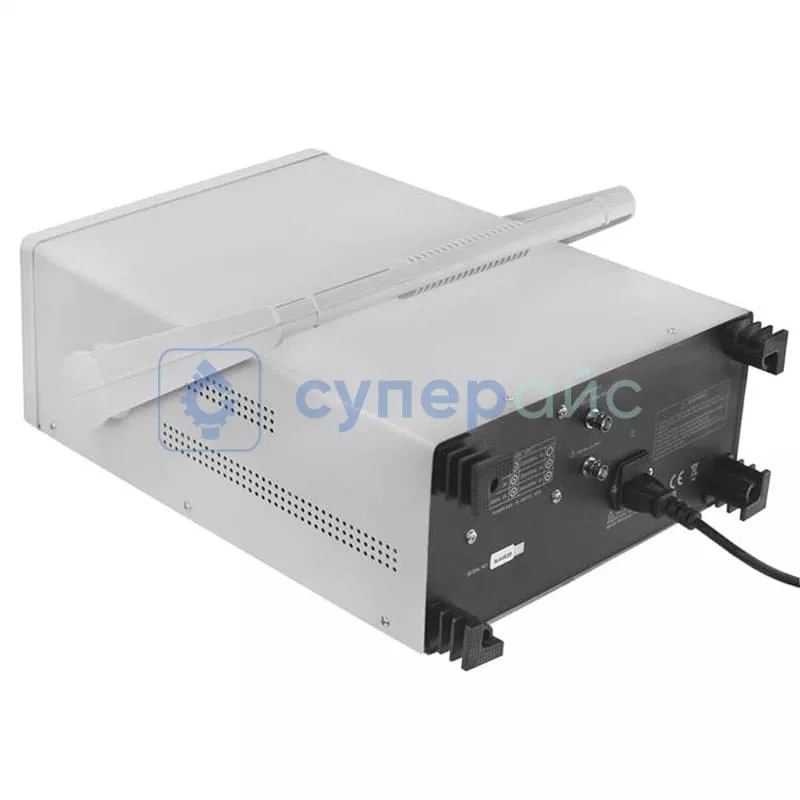

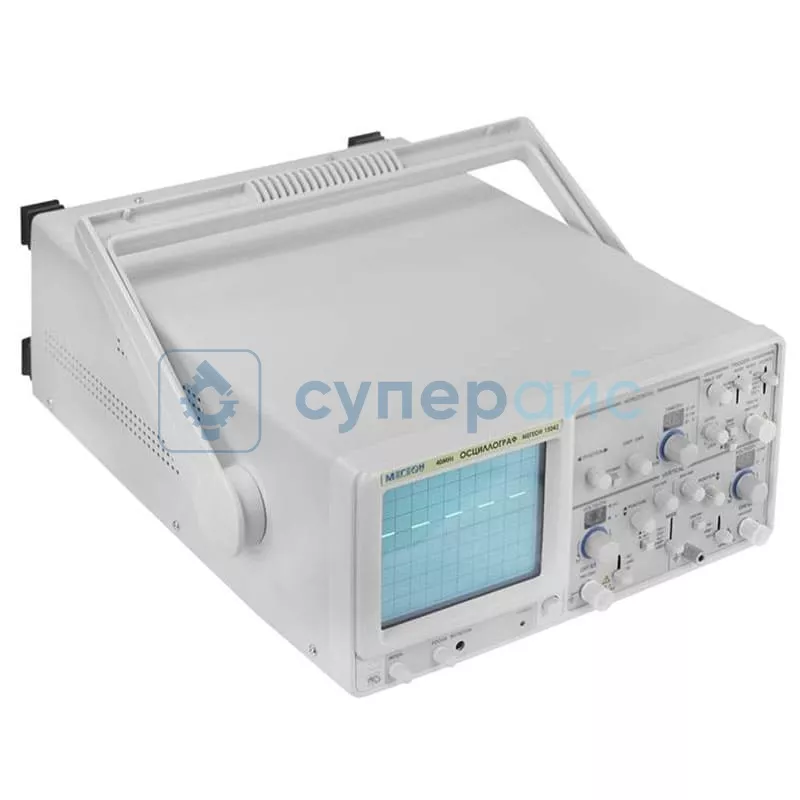

Осциллограф аналоговый двуканальный МЕГЕОН 15042
Артикул (код товара): 27634
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
102 590 ₽
102 590 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Поставки товара прекращены
Артикул (код товара)
27634
Модель (серия)
15042
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики МЕГЕОН 15042
Общие данные
Артикул (код товара)
27634
Производитель (бренд)
Модель (серия)
15042
Страна производства
Россия
Гарантия, мес.
12
Основные характеристики
Общие характеристики
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Вертикальная система
Время нарастания, нс
Описание МЕГЕОН 15042
Технические характеристики МЕГЕОН 15042
| Количество каналов | 2 |
| Полоса пропускания | 40 МГц |
| Канал вертикального отклонения | |
| Чувствительность | 1 мВ/дел - 5 В/дел, 21 ступеней ряд: 1; 2; 5; |
| Погрешность | ± 3 % |
| Плавная регулировка | перекрытие по диапазону не менее 2,5 раза |
| Полоса пропускания | 40 МГц |
| Время нарастания сигнала | 5 мВ - 5 В/дел: не более 8,8 нс |
| Входное сопротивление / емкость | 1 МОм / 25 пФ |
| Режимы отображения осциллограмм |
канал 1 канал 2 режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно алгебраическое сложение каналов 1 и 2 |
| Частота коммутации каналов в режиме « CHOP » | ~ 250 кГц |
| Режимы работы входов |
АС: закрытый вход; DC: открытый вход; GND: Вход усилителя отключается от источника сигнала и заземляется |
| Максимальное входное напряжение |
закрытый вход: 300 В (DC + АС пик: частота не более 1 кГц); при использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала); при использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала) |
| Тракт синхронизации | |
| Источники синхронизации |
синхронизация по сигналу Каналу 1; синхронизация по сигналу Каналу 2; синхронизация от сети питания; синхронизация от внешнего источника |
| Полярность сигналов для синхронизации | + / - |
| Чувствительность синхронизации |
в диапазоне частот: 10 Гц. ~ 2 МГц: каналы 1 и 2: 0,5 деления осциллограммы; режим источника синхронизации ALT : 2 деления осциллограммы; внешний источник синхронизации: 0,2 В в диапазоне частот: 2 МГц ~ 20 МГц: каналы 1 и 2: 1,5 деления осциллограммы режим источника синхронизации ALT : 3 деления осциллограммы; внешний источник синхронизации: 0,8 В в диапазоне частот: 20 МГц ~ 40 МГц: каналы 1 и 2: 2 деления осциллограммы; режим источника синхронизации ALT : 3 деления осциллограммы; внешний источник синхронизации: 0,8 В; ТВ-сигнал: импульсом синхронизации более чем 1,5 деления осциллограммы; внешний источник синхронизации: 1 В |
| Режимы работы схемы синхронизации | ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная |
| Канал горизонтального отклонения | |
| Коэффициенты развертки | 0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5 |
| Погрешность | ± 3 % |
| Диапазон плавной регулировки чувствительности | не менее 2,5 раза |
| Дополнительный множитель развертки | х10 |
| Режим X-Y | |
| Полоса пропускания | DС ~ 500 кГц |
| Ошибка разности фаз X-Y | не более 3° в полосе 0 - 50 кГц |
| Z -вход | |
| Чувствительность | 5 В (уровень TTL) |
| Полоса частот | DC - 2 МГц |
| Входное сопротивление | приблизительно 10 кОм |
| Макс, входное напряжение | 30 В (DC + АС пик) |
| Дисплей | |
| Тип | электронно-лучевая трубка |
| Размер активной области | 80 х 100 мм |
| Общие характеристики | |
| Потребляемая мощность | 35 Вт (40 ВА) |
| Условия эксплуатации |
температура: 0 - 40 °С; относительная влажность: не более 85 % |
| Условия хранения и транспортировки |
температура: -20 - 60 °С влажность: не более 85 % без выпадения конденсата |
| Габариты | 150 х 310 х 455 мм |
| Вес прибора без соединительных кабелей | 8 кг |
| Вес прибора без соединительных кабелей | 9,2 кг |
|

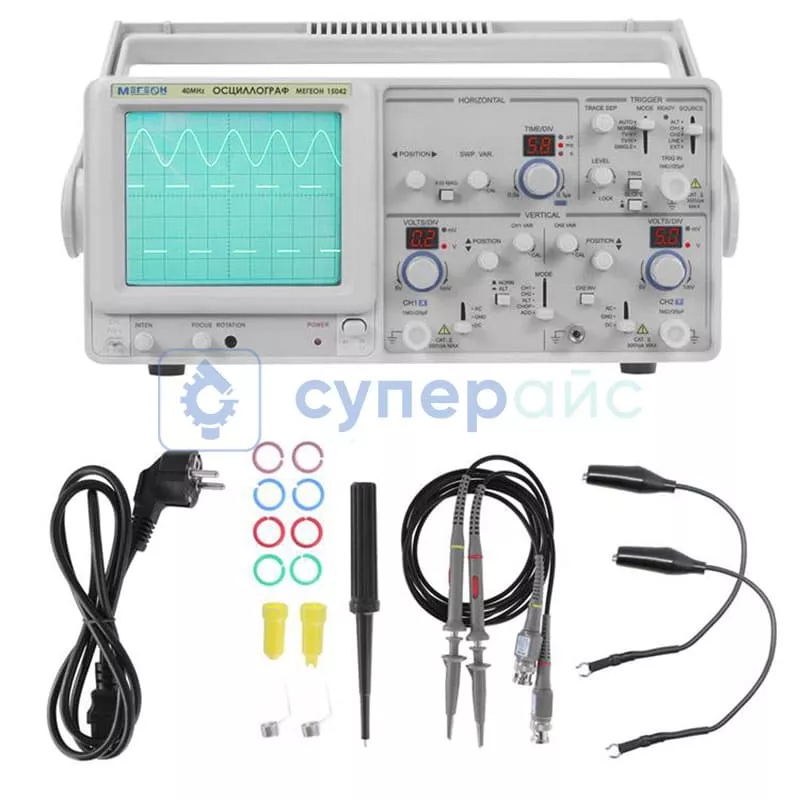

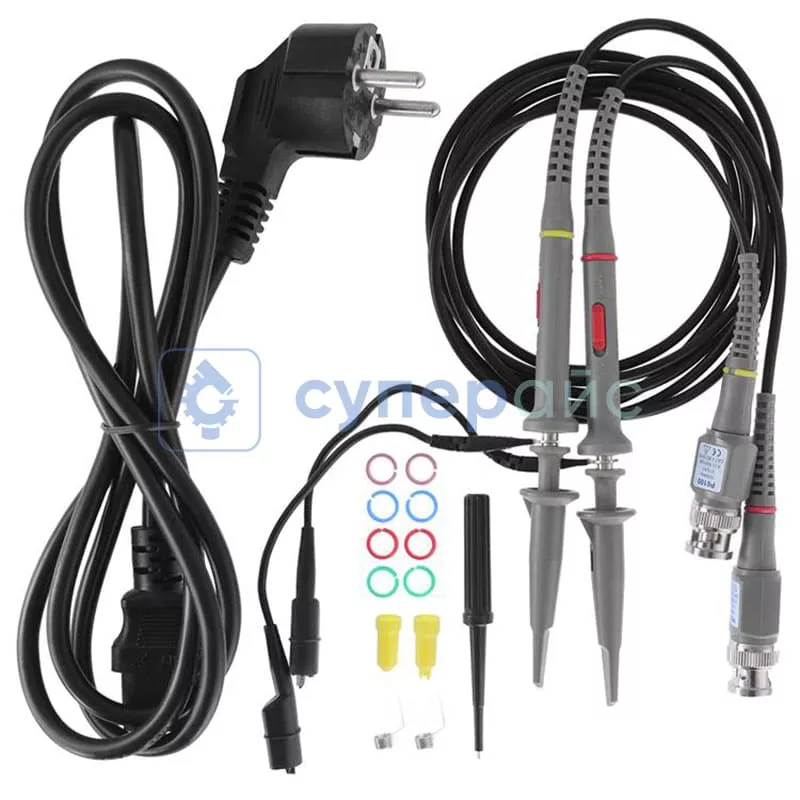

Комплектация |
осциллограф МЕГЕОН 15042 - 1 шт |
|

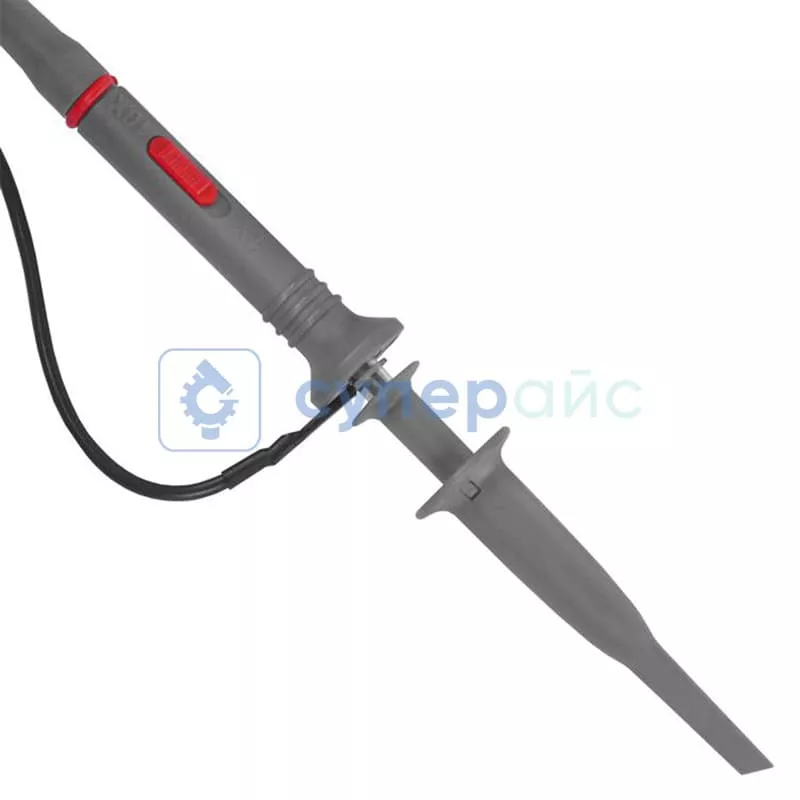

кабель питания – 1 шт; пробник-делитель (1:1/1:10) – 2 шт; руководство по эксплуатации – 1 шт |
|
Документация и ПО МЕГЕОН 15042
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов МЕГЕОН 15042
Язык:
Русский
Размер и тип:
0,57 МБ,
PDF
