Аналоговый осциллограф МЕГЕОН 15102

Код товара: 27636

guarantee Гарантия 12 месяцев

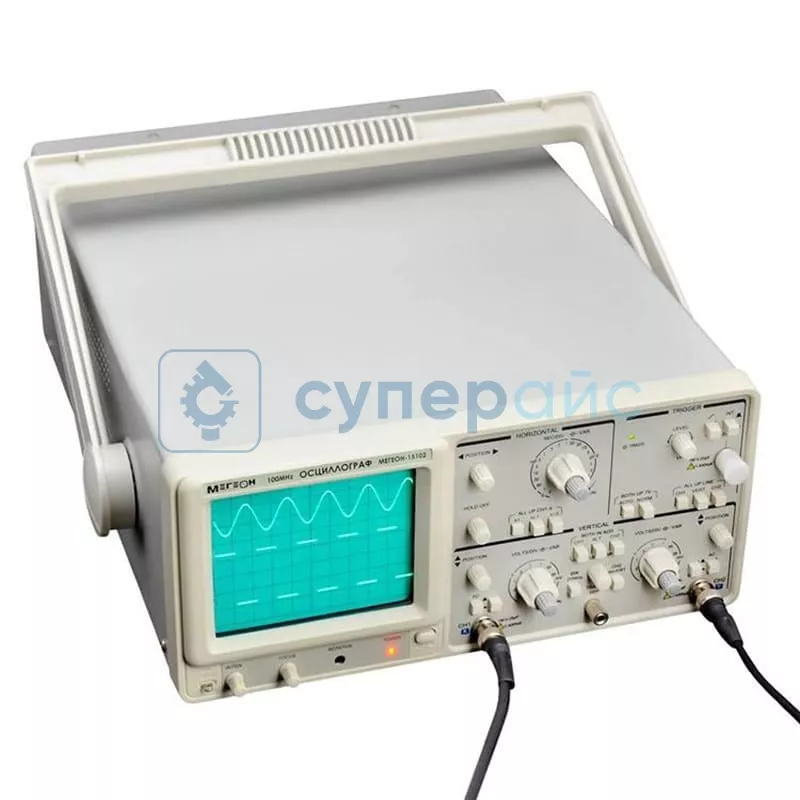

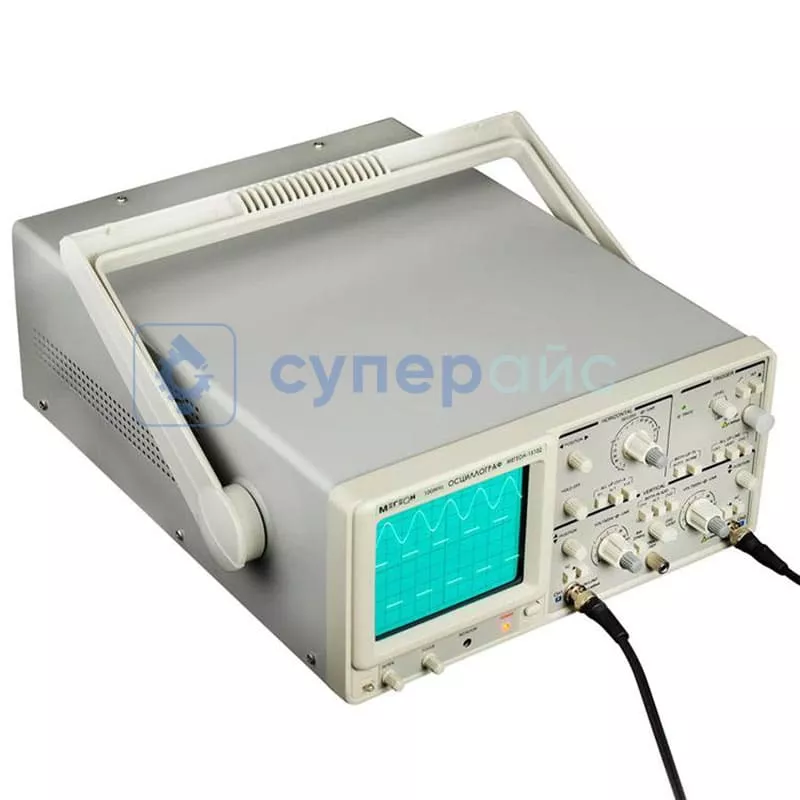

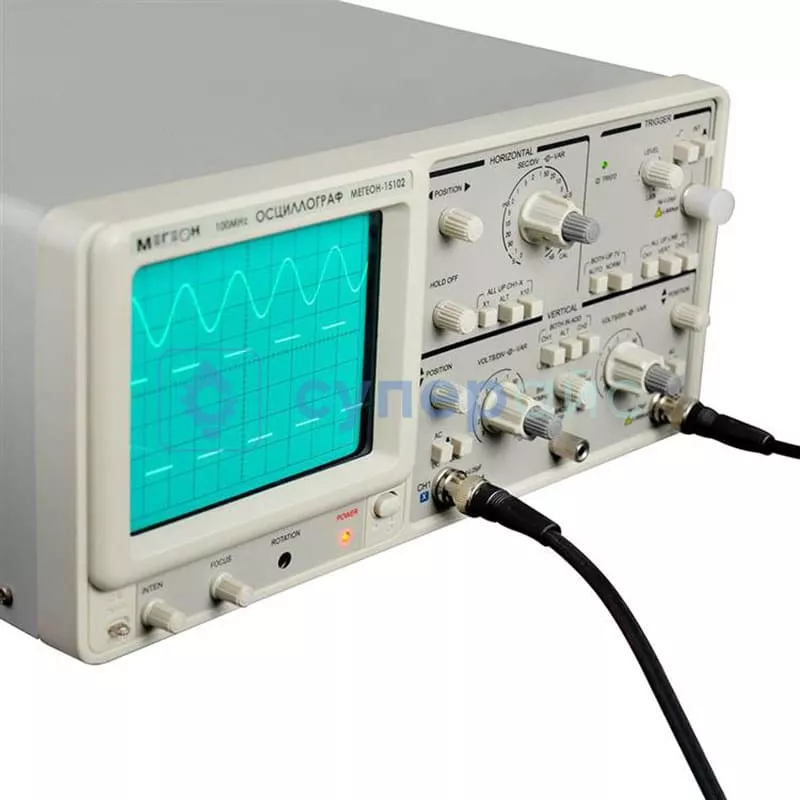

Аналоговый осциллограф МЕГЕОН 15102 фото 1
Аналоговый осциллограф МЕГЕОН 15102 фото 1
Аналоговый осциллограф МЕГЕОН 15102 фото 2
Аналоговый осциллограф МЕГЕОН 15102 фото 3
Аналоговый осциллограф МЕГЕОН 15102 фото 4
О товаре
Универсальный осциллограф МЕГЕОН 15102
Встроенный калибратор
Количество каналов: 2
Полоса пропускания: 100 МГц
Время нарастания сигнала: 3,5 нс
Входное сопротивление: 1 МОм
199 000 руб.
199 000 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 0 шт.(под заказ 0-7 дней)
О товаре
Универсальный осциллограф МЕГЕОН 15102
Встроенный калибратор
Количество каналов: 2
Полоса пропускания: 100 МГц
Время нарастания сигнала: 3,5 нс
Входное сопротивление: 1 МОм

Технические характеристики МЕГЕОН 15102

Количество каналов 2
Полоса пропускания 100 МГц
Выход сигнала «CH1» для дополнительного исследования есть
Встроенный калибратор есть
Канал вертикального отклонения
Чувствительность 5 мВ/дел - 5 В/дел, 10 ступеней с рядом 1-2-5
Погрешность ± 5 %
Плавная регулировка перекрытие по диапазону не менее 2,5 раза
Полоса пропускания 100 МГц
Время нарастания сигнала 5 мВ - 5 В/дел: не более 3,5 нс
Входное сопротивление / емкость 1 МОм / 25 пФ
Режимы отображения осциллограмм канал 1
канал 2
режим ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно
алгебраическое сложение каналов 1 и 2
Частота коммутации каналов в режиме « CHOP » ~ 400 кГц
Режимы работы входов АС: закрытый вход;
DC: открытый вход;
GND: Вход усилителя отключается от источника сигнала и заземляется
Максимальное входное напряжение закрытый вход: 400 В (DC + АС пик: частота не более 1 кГц);
при использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40 В (14 В RMS для синусоидального сигнала);
при использовании щупов с коэффициентом деления 10:1 максимальное значение 400 В (140 В RMS для синусоидального сигнала)
Тракт синхронизации
Источники синхронизации синхронизация по сигналу Каналу 1;
синхронизация по сигналу Каналу 2;
синхронизация от сети питания;
синхронизация от внешнего источника
Полярность сигналов для синхронизации + / -
Чувствительность синхронизации 20 Гц. ~ 20 МГц: 0.8 дел; ЕХТ:0.2 В
20 МГц ~ 100 МГц: 2 дел; ЕХТ:0.8 В
Режимы работы схемы синхронизации ждущая, автоматическая, от ТВ-сигнала
Канал горизонтального отклонения
Коэффициенты развертки 50 нс/дел ~ 0,2 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5
Погрешность ± 5 %
Диапазон плавной регулировки чувствительности не менее 2,5 раза
Дополнительный множитель развертки х10
Режим X-Y
Полоса пропускания DС ~ 1 МГц
Ошибка разности фаз X-Y не более 3° в полосе 0 - 50 кГц
Z -вход
Чувствительность 5 В (уровень TTL)
Полоса частот DC - 1 МГц
Входное сопротивление приблизительно 10 кОм
Макс, входное напряжение 50 В (DC + АС пик)
Дисплей
Тип электронно-лучевая трубка
Размер активной области 80 х 100 мм
Общие характеристики
Потребляемая мощность 35 Вт (40 ВА)
Условия эксплуатации температура: 0 - 40 °С;
относительная влажность: не более 85 %
Условия хранения и транспортировки температура: -20 - 60 °С
влажность: не более 85 % без выпадения конденсата
Габариты 150 х 310 х 455 мм
Вес прибора без соединительных кабелей 8 кг
Вес прибора без соединительных кабелей 9,2 кг

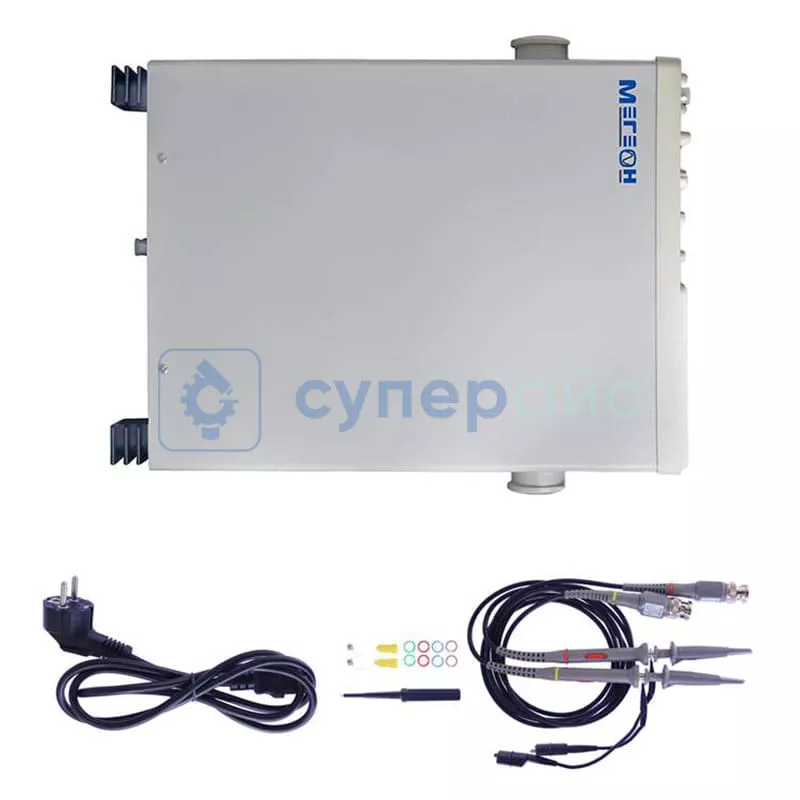

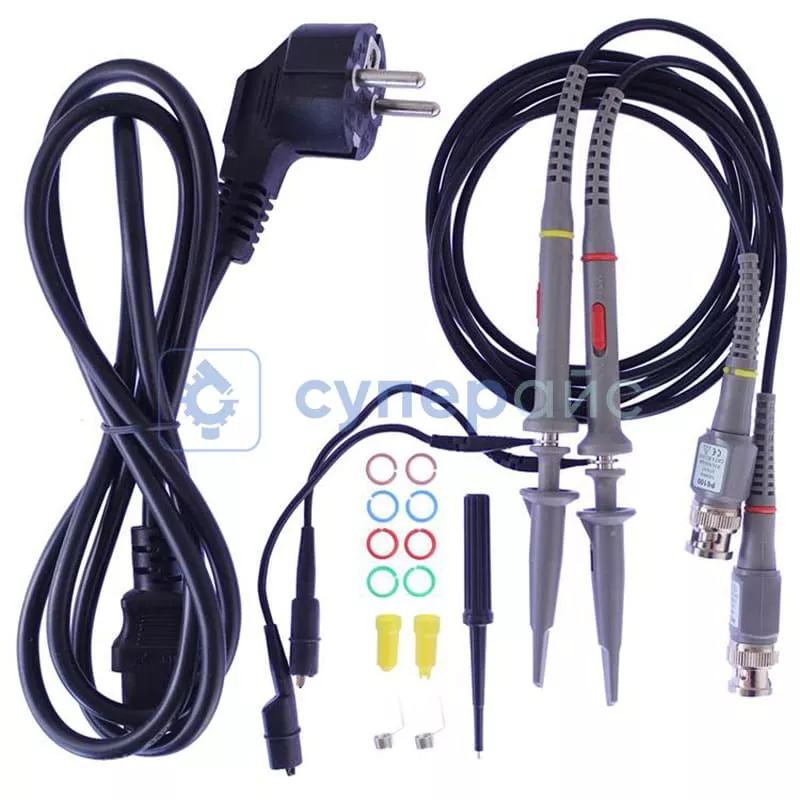

Комплектация
осциллограф МЕГЕОН 15102- 1 шт;
кабель питания – 1 шт;
пробник-делитель (1:1/1:10) – 2 шт;
руководство по эксплуатации – 1 шт

Настольный осциллограф МЕГЕОН 15102

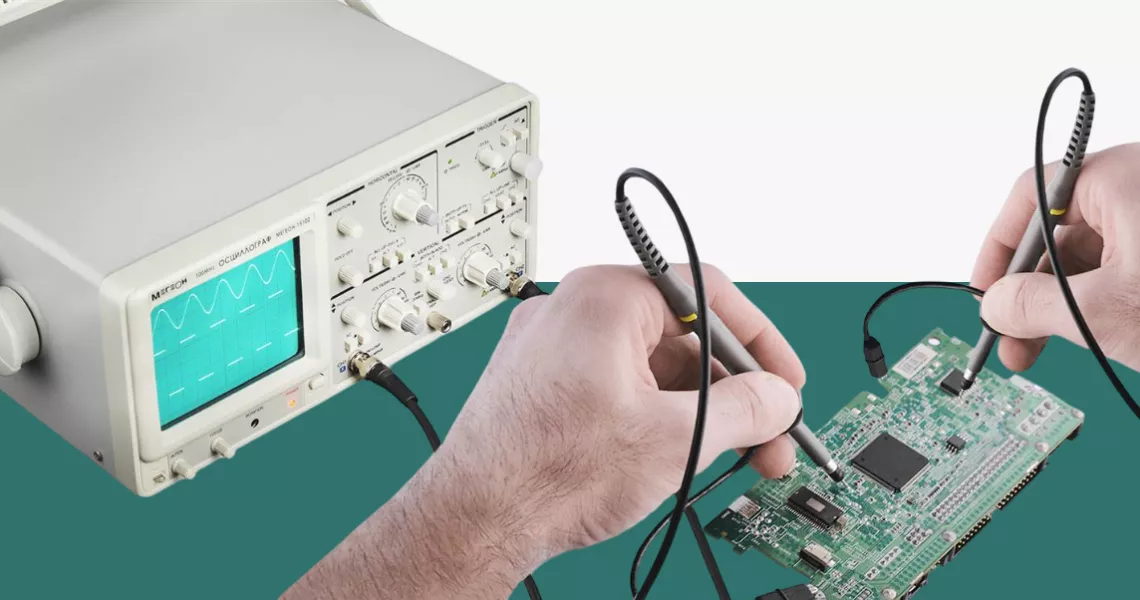

Аналоговый осциллограф МЕГЕОН 15102 относится к категории профессионального измерительного оборудования. Устройство располагает двумя каналами. Количество каналов помогает одновременно анализировать два сигнала и сравнивать их характеристики.

Полоса пропускания прибора составляет 100 МГц. Это дает возможность исследовать широкий спектр электронных устройств и систем. Время нарастания сигнала 3,5 нс характеризует скорость реакции осциллографа на изменения входного сигнала.

Дисплей представлен электронно-лучевой трубкой. Технология обуславливает высокую скорость обновления изображения. Это облегчает работу оператора при анализе динамически меняющихся сигналов.

Осциллографы "Мегеон" этой линейки разработаны под широкую области применения. Модель подойдет:

  • инженерам-электронщикам для отладки цифровых схем;
  • специалистам по телекоммуникациям при настройке оборудования связи;
  • сотрудникам сервисных центров для диагностики электронной техники;
  • преподавателям технических дисциплин в учебных лабораториях;
  • разработчикам встраиваемых систем при тестировании прототипов.

Погрешность ±5% для каналов вертикального и горизонтального отклонения гарантирует достаточную измерительную точность.

Режимы работы схемы синхронизации (ждущая, автоматическая, от ТВ-сигнала) делают осциллограф подходящим для разноплановых задач. Первый режим помогает захватывать редкие события, второй упрощает настройку, третий будет полезен при работе с видеооборудованием.

Преимущества устройства:

  • работает при высоких температурах воздуха;
  • сохраняет работоспособность при значительной влажности;
  • имеет встроенный калибратор для поддержания корректной работы.

Прибор сравнительно компактный и не займёт много места среди другого оборудования на рабочем столе.


осциллограф

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
