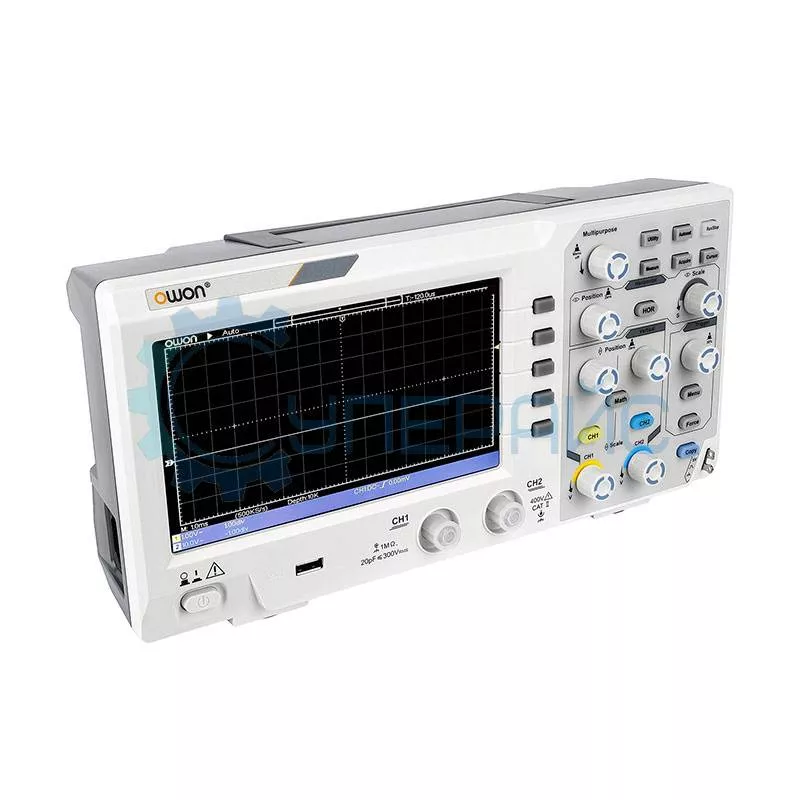

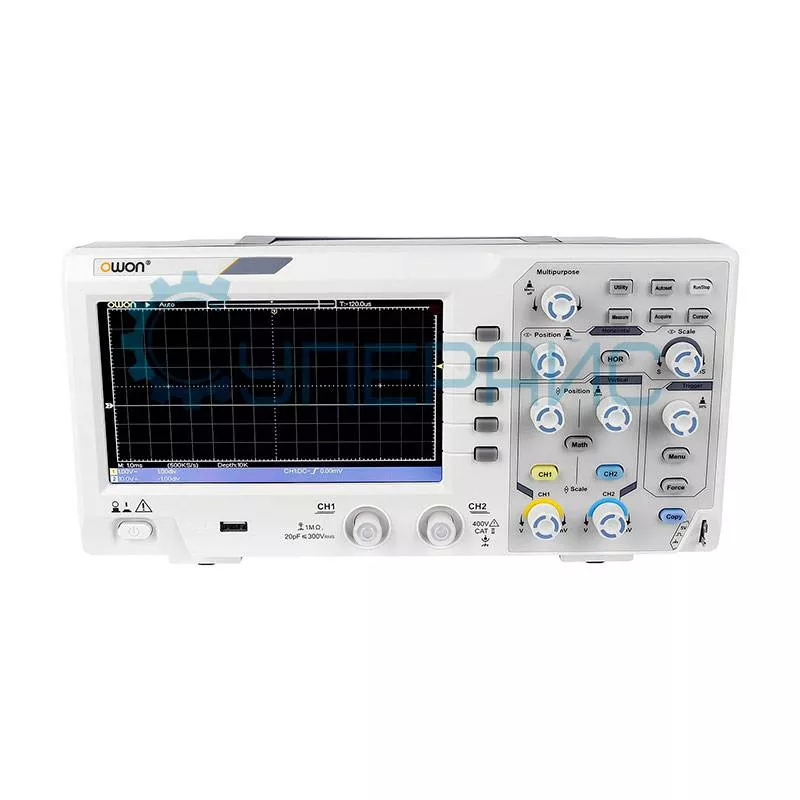

Двухканальный настольный осциллограф OWON SDS1052 (2 канала, 50 МГц)
19 860 ₽
19 860 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
7028
Модель (серия)
SDS1052
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON SDS1052
Артикул (код товара)
7028
Модель (серия)
SDS1052
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Показать больше
Показать меньше
Описание OWON SDS1052
Технические характеристики OWON SDS1052
| Серия | SDS1000 |
| Полоса пропускания | 50 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 500 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 10 Кб |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации | 0,5 Выб / с - 500 МВыб / с |
| Точность | ± 100 ppm |
|
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 7 нс |
| Смещение |
± 2 В (5 мВ / дел - 200 мВ / дел) ± 50 В (500 мВ / дел - 5 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Система синхронизации | |
| Режимы триггера | фронт, видео сигнал |
| Диапазон уровня запуска триггера | ± 5 делений от центра экрана |
| Точность уровня триггера | ± 0,3 дел |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Система измерения | |
| Курсорные измерения | △ V, △ T, △ T & △ V между курсорами, автоматический курсор |

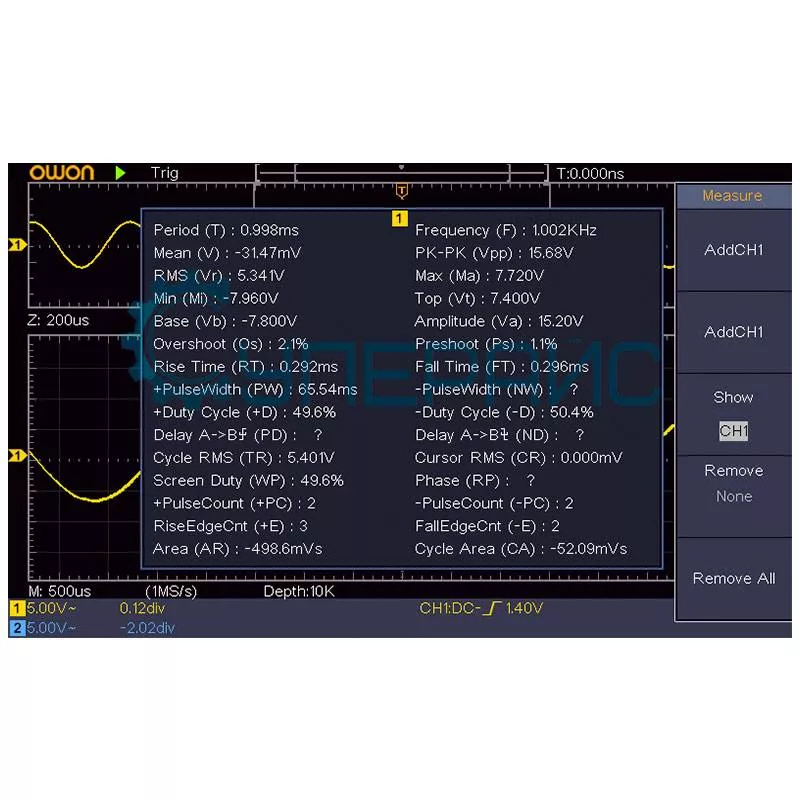

| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла |
| Математические функции | +, -, *, / FFT |
| Хранение формы волны | 16 сигналов |
| Фигуры Лиссажу | |
| Разность фаз | ± 3 градуса |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов |

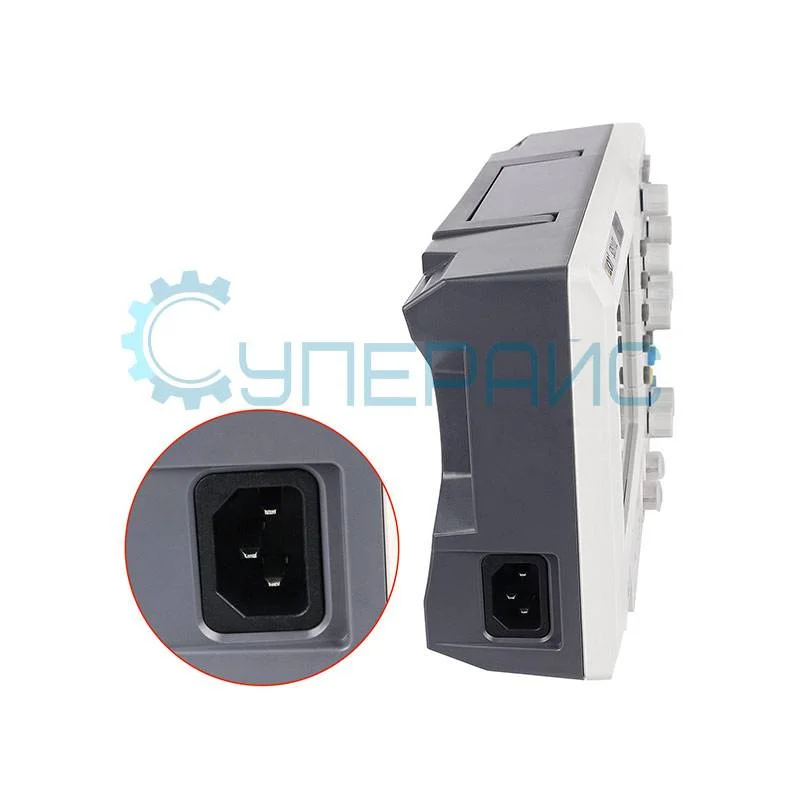

| Питание | 100 - 240 В AC, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Поддержка счетчика | есть |
| Интерфейс | USB 2.0 |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность |
до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Метод охлаждения | естественная конвекция |
| Габариты | 301 x 152 x 70 мм |
| Вес нетто | 1,1 кг |
| Вес брутто | 1,65 кг |

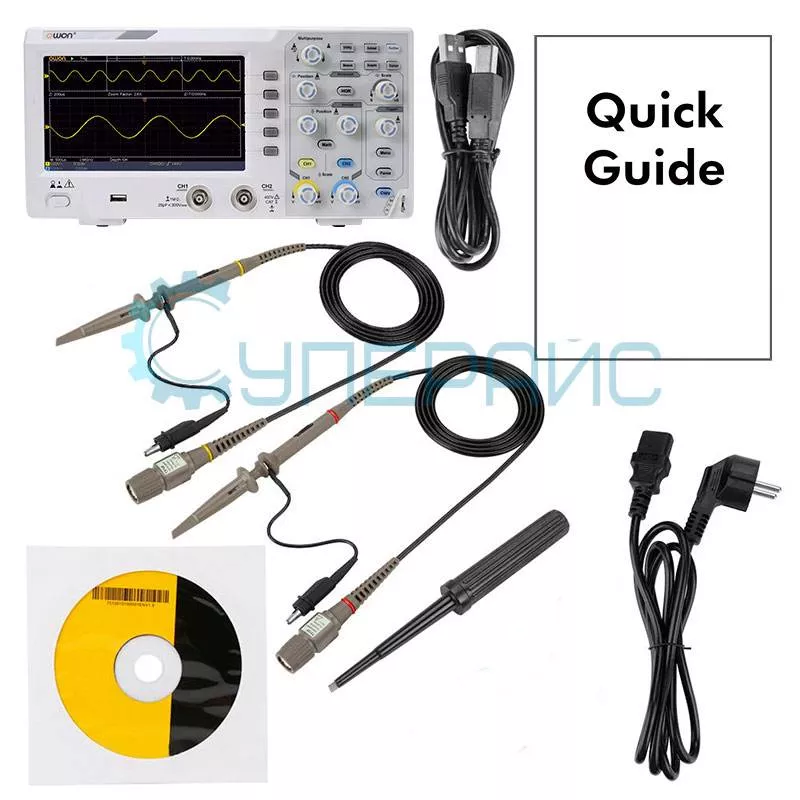

| Комплектация |
цифровой осциллограф OWON SDS1052 - 1 шт щупы для осциллографа - 2 шт щуп регулировки - 1 шт кабель питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
Обзорная таблица цифровых осциллографов OWON
| Характеристики | SDS1102 | SDS1202 | SDS1022 | SDS1052 |
| Количество каналов | 2 | |||
| Полоса пропускания | 100 МГц | 200 МГц | 20 МГц | 50 МГц |
| Частота дискретизации | 1 ГВыб/с | 100 МВыб / с | 500 МВыб / с | |
| Развязка входа | DC, AC, GND | |||
| Максимальное входное напряжение | ± 400 В | |||
| Время нарастания | ≤ 3,5 нс | ≤ 1,7 нс | ≤ 17,5 нс | ≤ 7 нс |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов | |||
