Настольный осциллограф RIGOL DS2202A

Код товара: 5204

guarantee Гарантия 36 месяцев

RIGOL

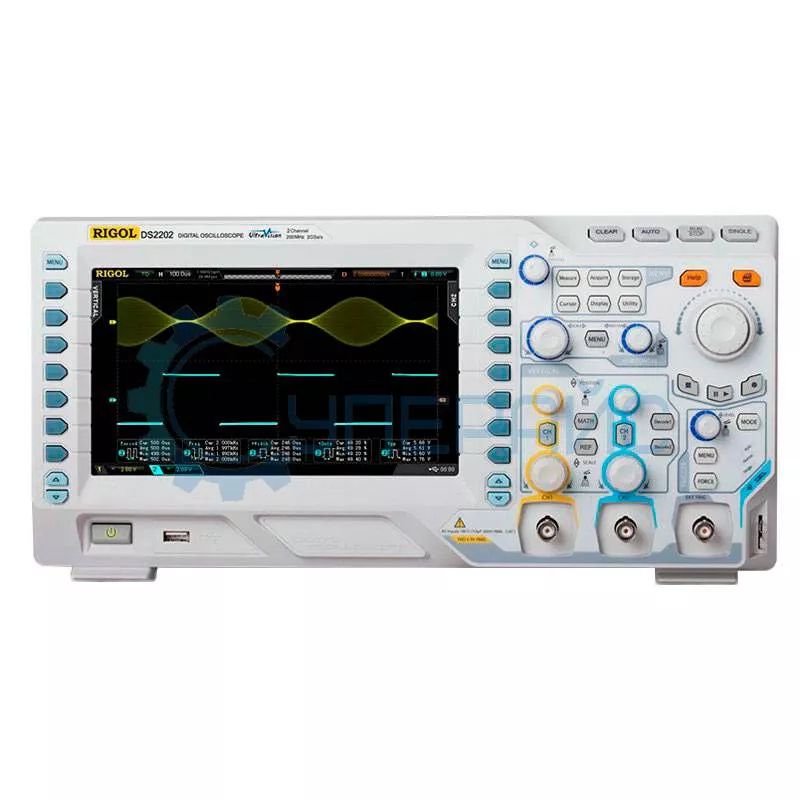

Настольный осциллограф RIGOL DS2202A фото 1
Настольный осциллограф RIGOL DS2202A фото 1

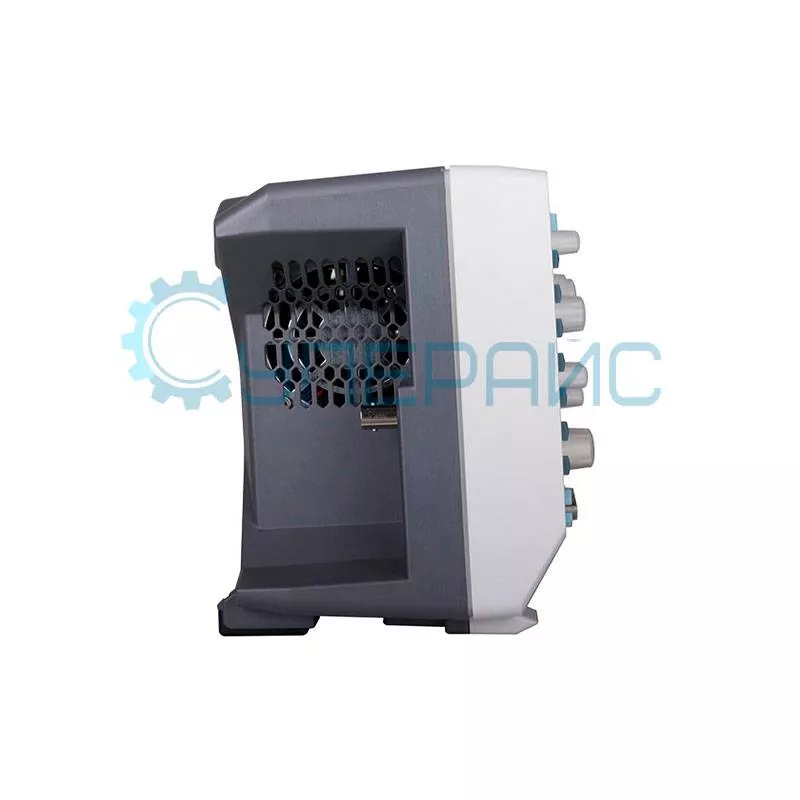

Настольный осциллограф RIGOL DS2202A фото 2

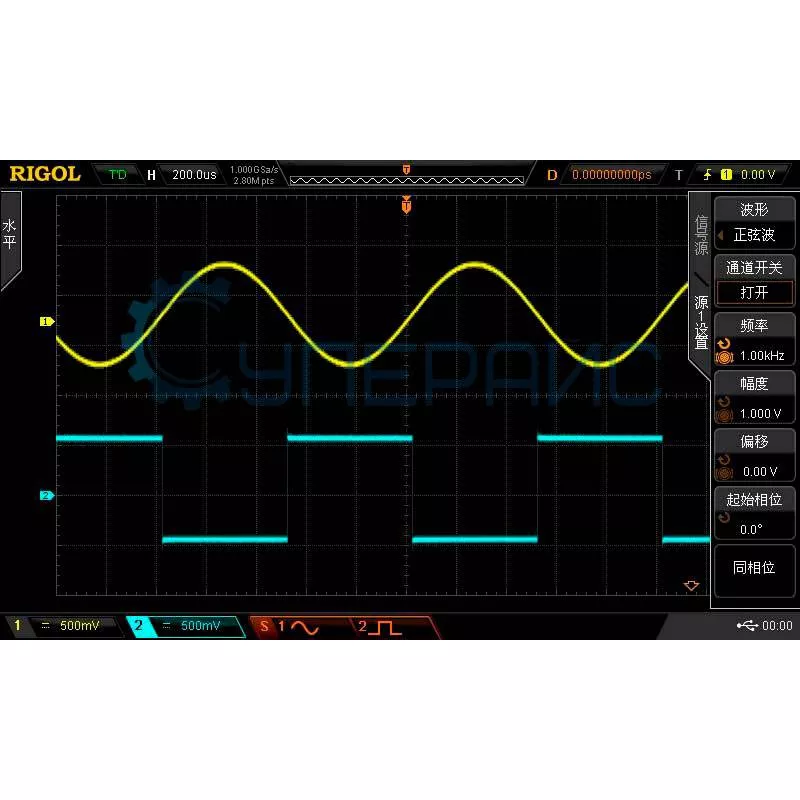

Настольный осциллограф RIGOL DS2202A фото 3

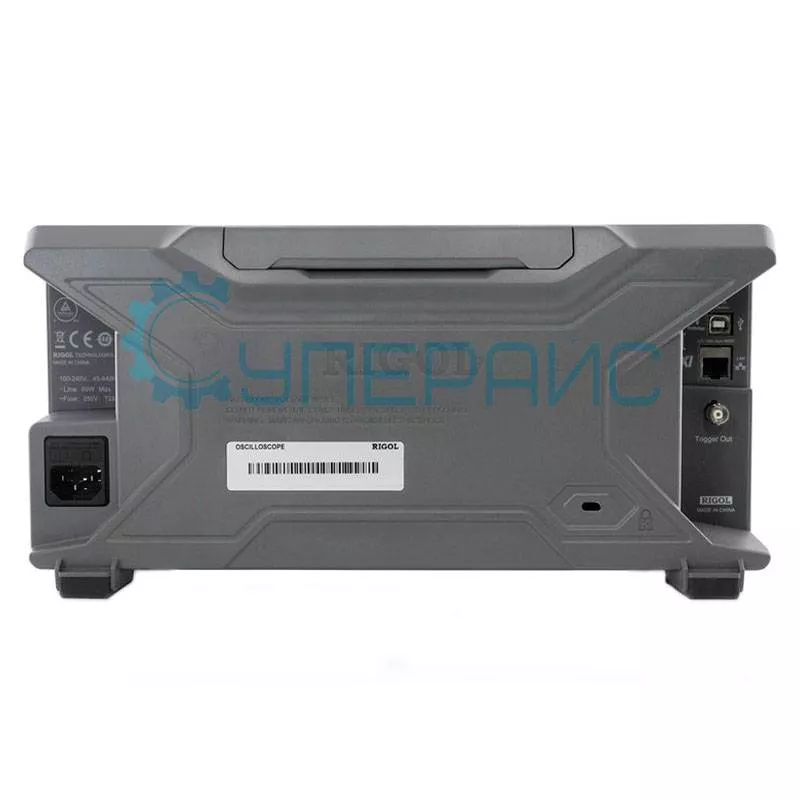

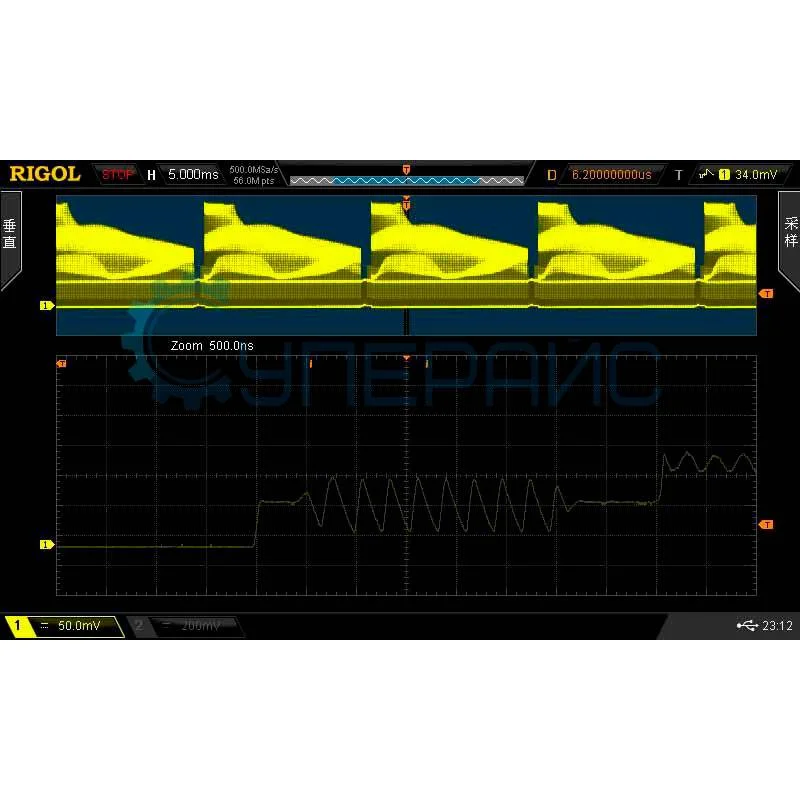

Настольный осциллограф RIGOL DS2202A фото 4

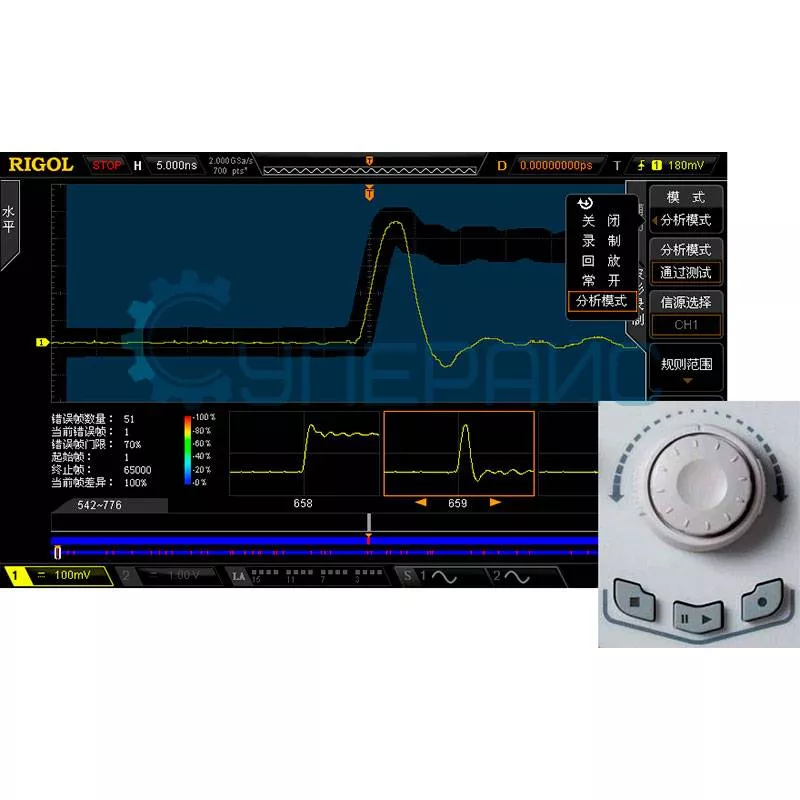

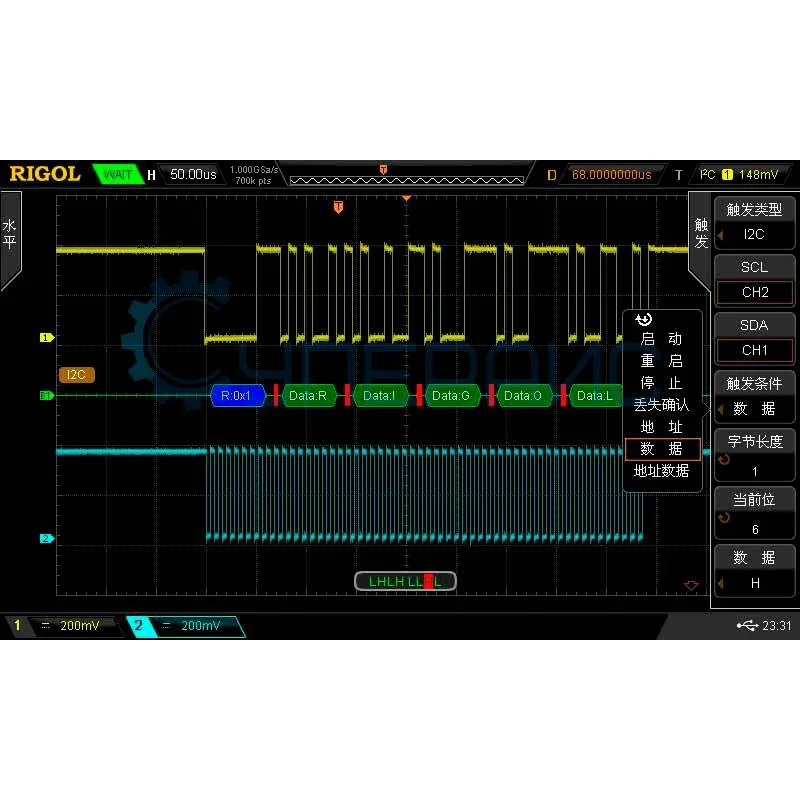

Настольный осциллограф RIGOL DS2202A фото 5

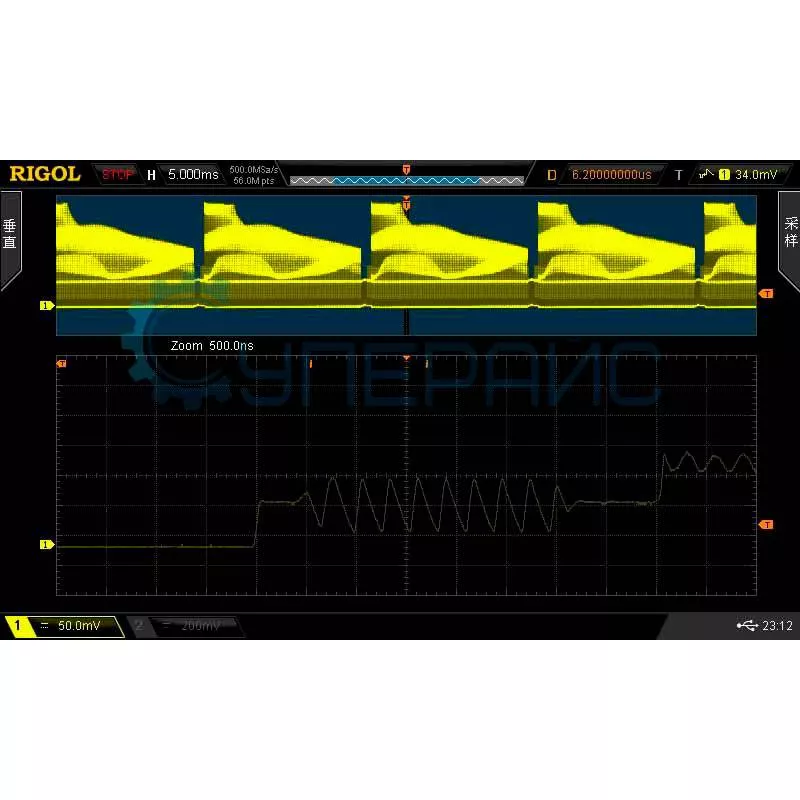

Настольный осциллограф RIGOL DS2202A фото 6
Настольный осциллограф RIGOL DS2202A фото 7

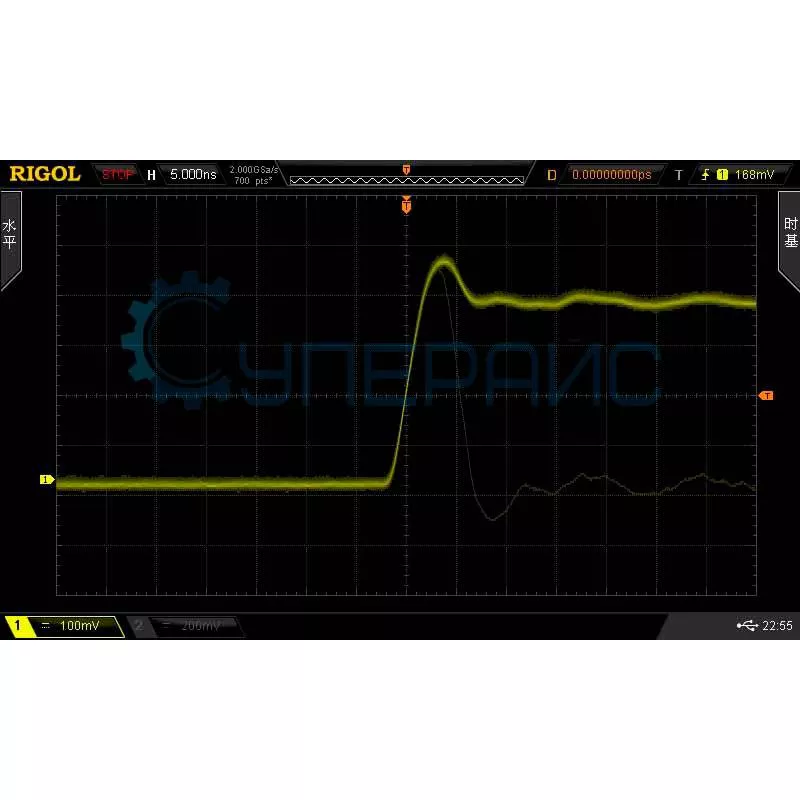

Настольный осциллограф RIGOL DS2202A фото 8
О товаре
Запоминающий осциллограф RIGOL DS2202A
Синхронизация сигналов последовательных шин
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 2 Гвыб/с
81 220 руб.
-10%
Ваша скидка
Ваша экономия
-10%
8 122 руб.
73 098 руб.
73 098 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Поверка средств измерений - 4000₽ ?
Поверка средств измерений - 4000₽
Купить в 1 клик
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
О товаре
Запоминающий осциллограф RIGOL DS2202A
Синхронизация сигналов последовательных шин
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 2 Гвыб/с

Технические характеристики RIGOL DS2202A

Серия DS2000A
Полоса пропускания 200 МГц
Количество каналов 2 + внешний запуск
Максимальная частота дискретизации в реальном времени 2 ГВыб / с в одноканальном режиме
1 ГВыб / с в двухканальном режиме
Входные параметры
Развязка входа DC, AC, GND
Входной импеданс 1 МОм ± 2 %, 16 пФ ± 3 пФ или 50 Ом ± 1,5 %
Установка коэффициента затухания датчика 0,01 X - 1000 Х с шагом 1-2-5
Максимальное входное напряжение 300 Vrms CAT I, 40 Vrms CAT II
Ограничение полосы пропускания 25 МГц / 100 МГц
Горизонтальная система
Погрешность временной базы ± 25 ppm
Интерполяция формы волны sin (х) / х
Максимальная скорость захвата осциллограмм 52000 сиг/с
Размер памяти 14 Мб (выбор 1.4 Мб, 140 Кб, 14 Кб) в одноканальном режиме
7 Мб (выбор 0.7 Мб, 70 Кб, 7 Кб) в двухканальном режиме
Коэффициент развёртки 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг
Режимы Y-T, X-Y
Вертикальная система
Вертикальное разрешение 8 бит
Вертикальная развёртка 500 мкВ / дел - 10 В / дел (1 МОм)
500 мкВ / дел - 1 В / дел (50 Ом)
Время нарастания <1,8 нс
Диапазон вертикального смещения 500 мВ / дел - 50 мВ / дел, ± 2 В
51 мВ / дел - 200 В / дел, ± 10 В
205 мВ / дел - 2 В / дел, ± 50 В
2,05 В / дел - 10 В / дел, ± 100 В
Полоса пропускания для аналогового периодического сигнала 200 МГц
Полоса пропускания для однократного сигнала полный диапазон
Низкочастотный отклик (-3 дБ) ≤ 5 Гц (на входе BNC)
Погрешность коэффициента усиления ± 2 %
Изоляция между каналами > 40 дБ
Система синхронизации
Режимы триггера фронт, импульс, видео (NTSC,PAL,SECAM), рант, окно, шаблон, N фронт, истечение времени, задержка, длительность события, установка/удержание, RS232/UART, I2C, SPI, USB, CAN
Время задержки 100 нс - 10 с
Диапазон уровня запуска триггера CH1, CH2: ± 5 деления от центра экрана
EXT: ± 4 В
Чувствительность триггера 1 дел (< 10 мВ), 0.3 дел (> 10 мВ)
Запуск по фронту
Режим запуска запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник запуска CH1, CH2
Запуск по длительности импульса
Режим запуска положительная полярность импульса >, <, =
отрицательная полярность импульса >, <, =
Источник запуска CH1, CH2
Диапазон удержания триггера 2 нс ~ 4 с
Запуск по видео сигналу
Стандарт сигнала NTSC, PAL/SECAM, 480P, 576P
Источник запуска CH1, CH2
Стандарт NTSC, PAL/SECAM, 480P, 576P
Запуск по ранту
Режим запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
Источник запуска CH1, CH2
Диапазон удержания триггера 2 нс ~ 4 с
Запуск по установке/удержанию
Установка H, L
Режим запуска нарастающий, спадающий
Источник CH1, CH2
Диапазон удержания триггера 2 нс ~ 1 с
Запуск по шаблону
Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
RS232/UART запуск
Полярность положительная, инвентированная
Источник запуска CH1, CH2
Условие запуска Start, Error, Check Error, Data
Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps
Разрядность 5 бит, 6 бит, 7 бит, 8 бит
I2C запуск
Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
Источник запуска CH1, CH2
Разрядность 7 бит, 8 бит, 10 бит
Диапазон 0 ~ 127, 0 ~ 1023
Длина 1 ~ 5 байт
SPI запуск
Источник запуска CH1, CH2
Условие TimeOut
Разрядность 4 бит ~ 32 бит
Диапазон удержания триггера 100 нс ~ 1 нс
Установка H, L, X
Система измерения
Курсорные измерения ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
Автоматическое измерение Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓
Отображение 5 измерений одновременно
Частотомер встроенный, 6 разрядов
Математические операции A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg
Декодирование протоколов Parallel
Общие характеристики
Тип дисплея 8 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD
Питание 100-240 В, 50-60 Гц, < 50 Вт
Количество цветов 160000
Послесвечение 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно
Интерфейс передачи данных USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)
Габариты изделия 317 х 180 х 131 мм
Габариты упаковки 425 х 265 х 270 мм
Вес нетто 4 кг
Вес брутто 5 кг

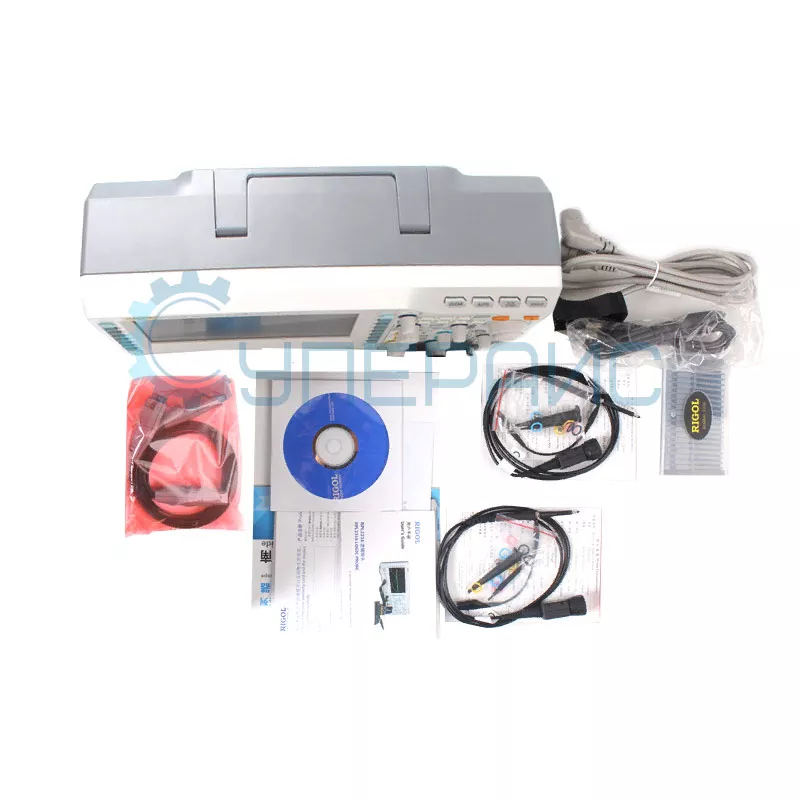

Комплектация цифровой осциллограф RIGOL DS2202A - 1 шт
щупы для осциллографа - 2 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
Совместимость Пробник дифференциальный для осциллографа RIGOL RP1050D
Плата для осциллографов RIGOL DK-DS6000
Пробник пассивный RIGOL PVP2350
Пробник токовый RIGOL RP1002C
Пробник для осциллографа RIGOL RP1025D
Пассивный пробник RIGOL PVP3150
Дифференциальный пробник RIGOL PHA0150
Дифференциальный пробник RIGOL PHA1150
Высоковольтный дифференциальный пробник RIGOL PHA2150
Пробник токовый RIGOL RP1001C
Пробник токовый RIGOL RP1003C
Токовый пробник для осциллографа RIGOL RP1004C
Токовый пробник RIGOL RP1005C
Токовый пробник RIGOL RP1006C
Высоковольтный пробник RIGOL RP1010H
Высоковольтный пробник RIGOL RP1018H
Пробник дифференциальный RIGOL RP1100D

Обзорная таблица осциллографов RIGOL

Характеристики MSO2102A MSO2302A MSO2302A-S DS2302A MSO2202A-S DS2202A DS2102A MSO2102A-S
Полоса пропускания 100 МГц 300 МГц 200 МГц 100 МГц
Количество аналоговых каналов 2
Количество цифровых каналов (MSO) 16 - 16 -
Макс. частота дискретизации (реальная) 2 ГВыб/с
Глубина памяти (макс.) 14 Мб
Скорость захвата осциллограмм 52000 сиг/с
Вертикальное разрешение 8 бит
Вертикальная развертка 500 мкВ/дел - 10 В/дел (1 МОм)
Тип дисплея 8" TFT ЖК, 800×480
Интерфейсы USB Host, USB-device, LAN, AUX
Встроенный генератор (только -S) - - 2 канала, 25 МГц - 2 канала, 25 МГц - - 2 канала, 25 МГц

Настольный цифровой осциллограф RIGOL DS2202A: мощность и точность для профессионалов

Цифровой осциллограф RIGOL DS2202A с полосой пропускания 200 МГц — профессиональное решение для анализа высокочастотных электронных систем. Прибор сочетает возможность захвата сигналов на скорости до 2 Гвыб/с с глубиной памяти 14 МБ, что обеспечивает точное декодирование протоколов (I2C, SPI, CAN) и диагностику сложных схем.

Точность и адаптивность измерений

Осциллограф DS2202A демонстрирует выдающуюся стабильность сигнала за счёт времени нарастания менее 1.8 нс, что минимизирует искажения при анализе быстрых импульсов. Вертикальная чувствительность в диапазоне от 500 мкВ/дел обеспечивает фиксацию даже слабых колебаний, критичных для диагностики прецизионных схем.

Гибкость настроек горизонтальной развёртки (2 нс/дел – 1000 с/дел) в сочетании с алгоритмом интерполяции sin(x)/x позволяет исследовать переходные процессы в цепях с микросхемами и силовыми компонентами. Для углублённого анализа в устройство интегрированы математические инструменты: быстрое преобразование Фурье (FFT) для спектрального анализа, логические операции (И, ИЛИ) для работы с цифровыми сигналами, а также функции дифференцирования и интегрирования.

Расширенные триггерные сценарии

Триггерная система прибора предлагает свыше 20 режимов синхронизации, включая:

  • Запуск по фронту и длительности импульса — для фиксации аномалий в цифровых схемах.
  • Видеотриггеры (NTSC, PAL, SECAM) — анализ телевизионных сигналов и HDMI-интерфейсов.
  • Протокольное декодирование — автоматическая расшифровка данных с шин I2C, SPI, RS-232.

Совместимость с аксессуарами

Осциллограф работает с пробниками и модулями RIGOL:

  • Дифференциальные пробники: RP1050D, PHA0150 — для измерений в цепях до 1000 В.
  • Токовые пробники: RP1001CRP1006C — анализ потребления мощности.
  • Высоковольтные пробники: RP1010H, RP1018H — безопасная работа с силовыми установками.
  • Платы расширения: DK-DS6000 — интеграция в автоматизированные тестовые системы.

Применение в реальных задачах

RIGOL DS2202A незаменим при тестировании телекоммуникационного оборудования, где требуется анализ ШИМ-сигналов и проверка целостности показателей. В автомобильной отрасли он используется для декодирования CAN-шины и диагностики датчиков, а в промышленности — для мониторинга цепей управления и поиска помех. Возможность сохранения осциллограмм на USB-носитель и подключение по LAN упрощают совместную работу инженеров над проектами.

Осциллограф RIGOL DS2202A сочетает цифровую точность, широкую полосу пропускания и гибкость настроек. Его совместимость с профессиональными пробниками позволяет адаптировать прибор под любые задачи — от анализа сигналов в микросхемах до тестирования высоковольтных систем. Это решение для тех, кто ценит надёжность, низкий уровень погрешностей и готовность к масштабированию.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
