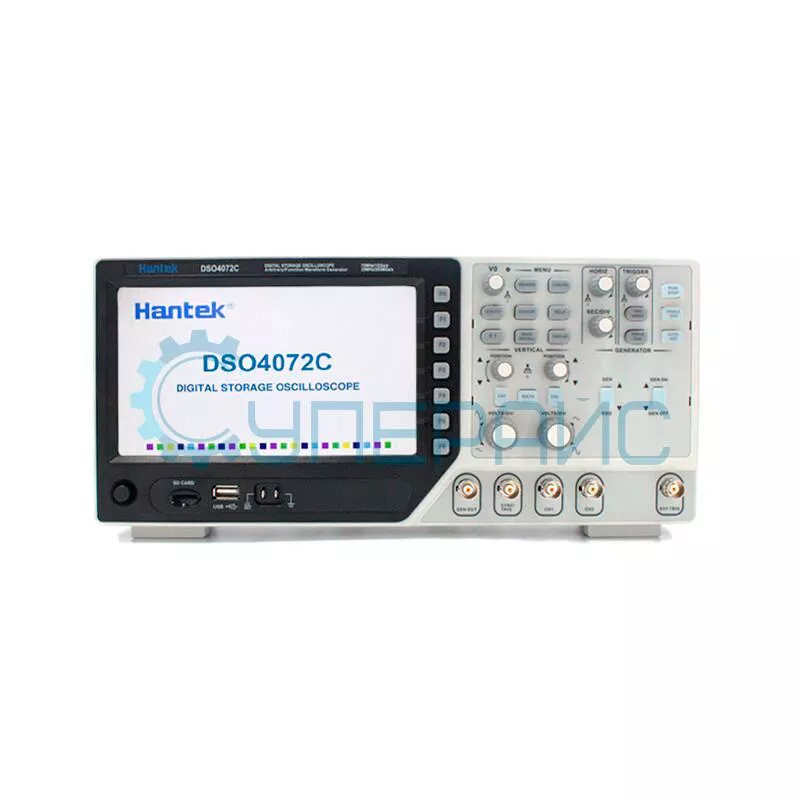

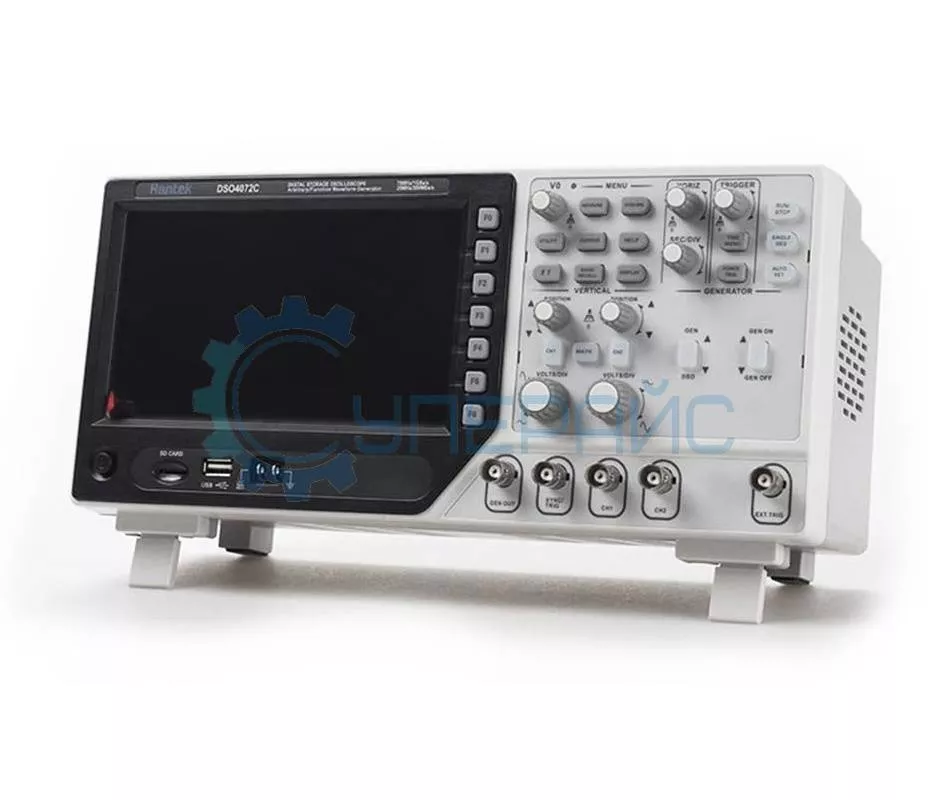

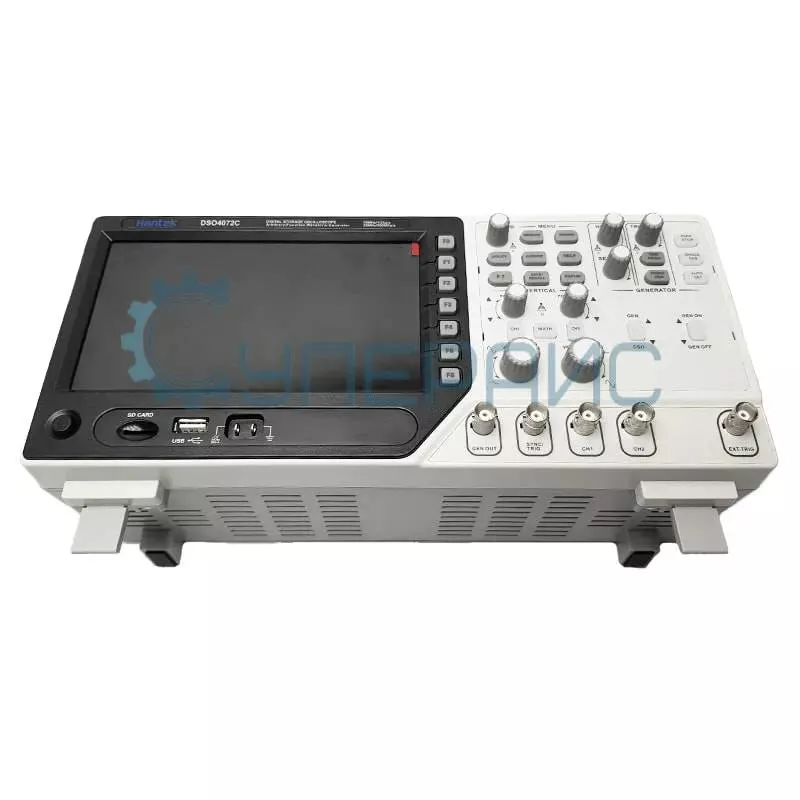

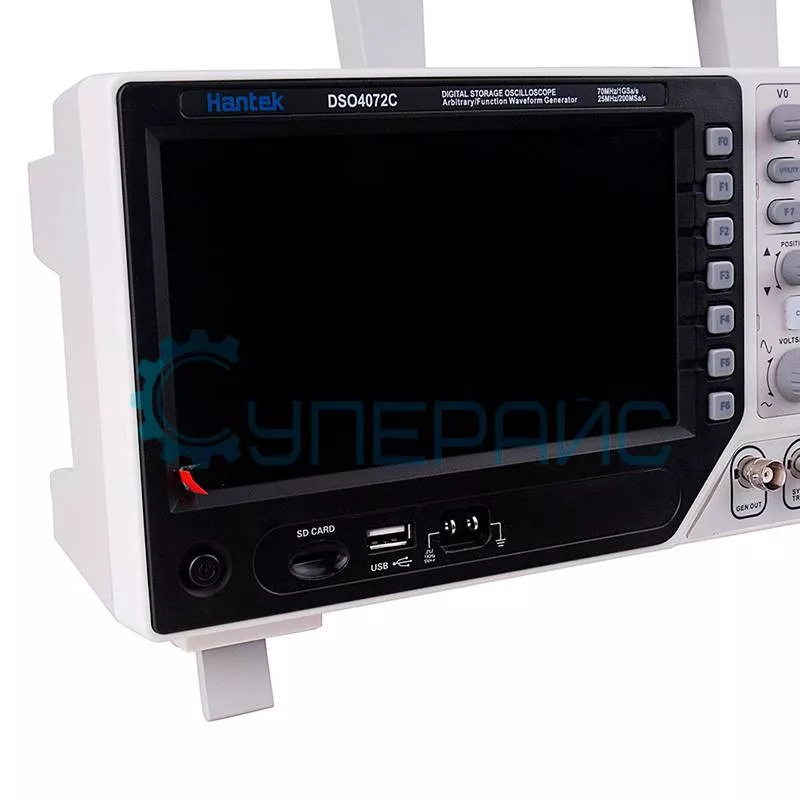

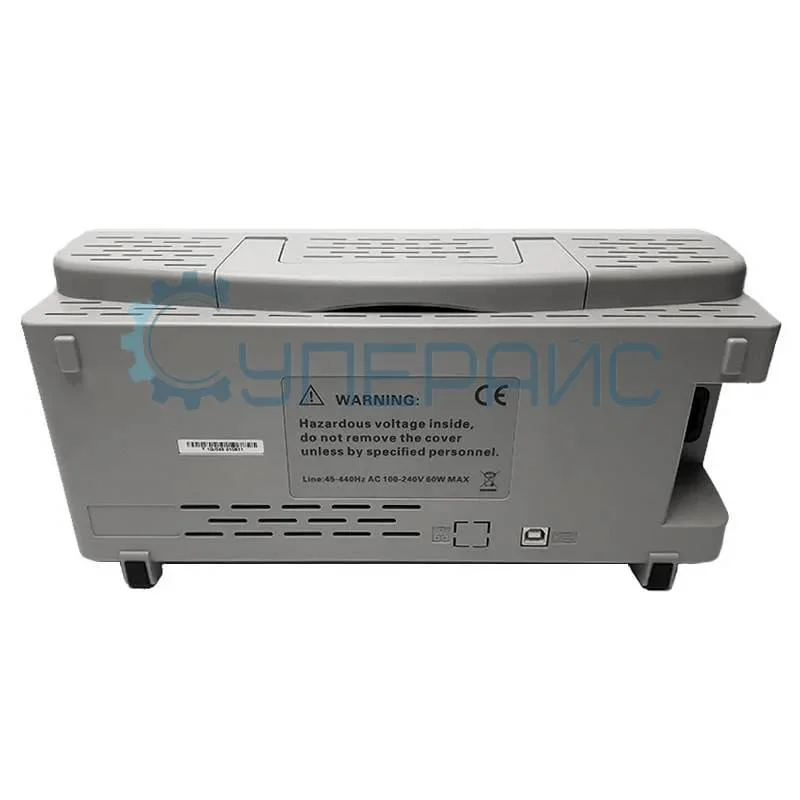

Настольный осциллограф Hantek DSO4072C (2 канала, 70 МГц)
28 660 ₽
28 660 ₽
включая НДС: 22%
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4793
Модель (серия)
DSO4072C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO4072C
Общие данные
Артикул (код товара)
4793
Производитель (бренд)
Модель (серия)
DSO4072C
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 300 Vrms (10X)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
20 пФ ± 3 пФ
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока
± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением)
± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением) примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X
± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением) примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X
Система синхронизации
Базовые типы триггера
фронт, импульс, наклон
Расширенные типы триггера
видео (NTSC,PAL,SECAM), овертайм, частота
Источник триггера
CH1, CH2
EXT
EXT
Диапазон удержания триггера
100 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
2 нс / дел - 40 с / дел, 2, 4, 8 шаг
Точность временной базы
± 50 ppm (в любой промежуток времени больше 1 мс)
Интерполяция
sin (х) / х
Система измерения
Автоматические измерения
период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS
Курсорные измерения
ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT, частота
трассировка: напряжение и время по точкам сигнала
разница во времени между курсорами ΔT, частота
трассировка: напряжение и время по точкам сигнала
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0℃ - 50℃
Рабочая влажность
до 90% RH
Габариты и вес
Габариты прибора
313 мм х 142 мм х 108 мм
Вес нетто, кг
3,5

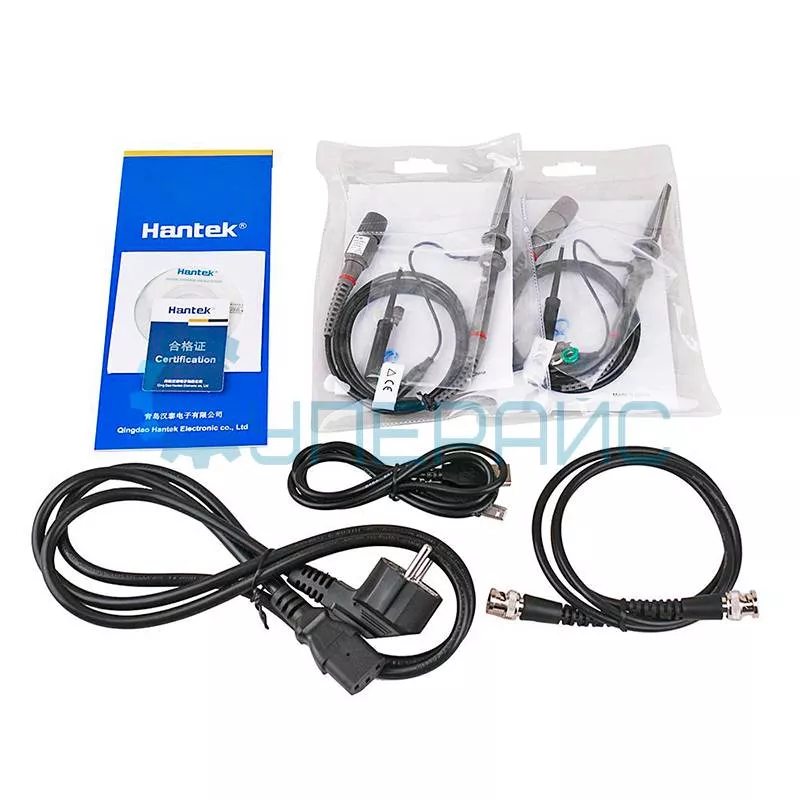

Комплектация
Комплектация
щупы для осциллографа - 2 шт
кабель питания - 1 шт
кабель BNC - BNC - 1 шт
диск с программным обеспечением - 1 шт
USB шнур - 1 шт
инструкция по эксплуатации - 1 шт
кабель питания - 1 шт
кабель BNC - BNC - 1 шт
диск с программным обеспечением - 1 шт
USB шнур - 1 шт
инструкция по эксплуатации - 1 шт
Описание Hantek DSO4072C
ВНИМАНИЕ! Производство настольного осциллографа Hantek DSO4072C ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Hantek DSO5072P
Документация и ПО Hantek DSO4072C
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифровых осциллографов Hantek DSO4072C серии DSO4000C
Язык:
Английский
Размер и тип:
1.42 МБ,
PDF
Драйвер для цифровых осциллографов Hantek серии DSO4000C
Язык:
Английский
Размер и тип:
62.3 КБ,
ZIP
ZIP
Программное обеспечение для встроенного генератора сигналов в осциллографе Hantek DSO4072C
Язык:
Английский
Размер и тип:
2.82 МБ,
ZIP
ZIP
Программное обеспечение для цифровых осциллографов Hantek серии DSO4000C
Язык:
Английский
Размер и тип:
14.9 МБ,
ZIP
ZIP
Прошивка для цифровых осциллографов Hantek DSO4072C
Язык:
Английский
Размер и тип:
1.52 МБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Hantek DSO4072C
Григорий Дубин
29.09.2020 06:36:07
Забрал уже давно, протестировал, работает без особых косяков. Пришел осциллограф за пару дней, упаковка была стандартная заводская, все в защитных пакетиках, чему я был очень рад. У ослика есть встроенный генератор спец сигналов, радует возможность подключения к компу для лучшего визуала. Кстати есть доп разъем под сд карту! Минусов в нем еще не находил, спасибо за качественного друга.
SUPEREYES.RU
29.09.2020 08:12:15
Григорий Дубин
Забрал уже давно, протестировал, работает без особых косяков. Пришел осциллограф за пару дней, упаковка была стандартная заводская, все в защитных пакетиках, чему я был очень рад. У ослика есть встроенный генератор спец сигналов, радует возможность подключения к компу для лучшего визуала. Кстати есть доп разъем под сд карту! Минусов в нем еще не находил, спасибо за качественного друга.
Забрал уже давно, протестировал, работает без особых косяков. Пришел осциллограф за пару дней, упаковка была стандартная заводская, все в защитных пакетиках, чему я был очень рад. У ослика есть встроенный генератор спец сигналов, радует возможность подключения к компу для лучшего визуала. Кстати есть доп разъем под сд карту! Минусов в нем еще не находил, спасибо за качественного друга.
Здравствуйте, Григорий!
Благодарим, за такой теплый отзыв. Рады, что Вы выбрали нас в качестве партнера.
Клиенты – самая большая ценность для интернет-магазина Суперайс, и поэтому мы с особым трепетом относимся, когда Вы делитесь своим опытом использования приобретаемого у нас оборудования. Рады, что Hantek DSO4072C показывает себя как надежный безотказный прибор и помогает успешно проводить тестирование.
Уверены, сохраним Ваши эмоции на долгое время и не раз дадим повод для хорошей оценки. Желаем Вам успехов в делах!
С уважением, Администрация интернет-магазина Суперайс
Василий Мокрецов
15.05.2021 04:29:09
Великолепный прибор. Даже для мастерской пойдет как никогда кстати, а для радиолюбителя - просто космос. Никаких проблем с работой не обнаружил. Работает так как и подобает осциллографу нижнего ценового сегмента. Функция генератора сделана довольно удобно: настройки можно менять с одновременным наблюдением осциллограммы, т.е. не нужно уходить глубоко в меню. Подключил выход генератора и один канал осциллографа ко входу отлаживаемого устройства, а щупами второго канала тыкаю в измеряемые точки. И всё кручу на одном приборе. Очень наглядно и удобно:)
Учитывайте, что земли входов и выхода генератора (и заземление прибора) - это один и тот же проводник.
Учитывайте, что земли входов и выхода генератора (и заземление прибора) - это один и тот же проводник.
