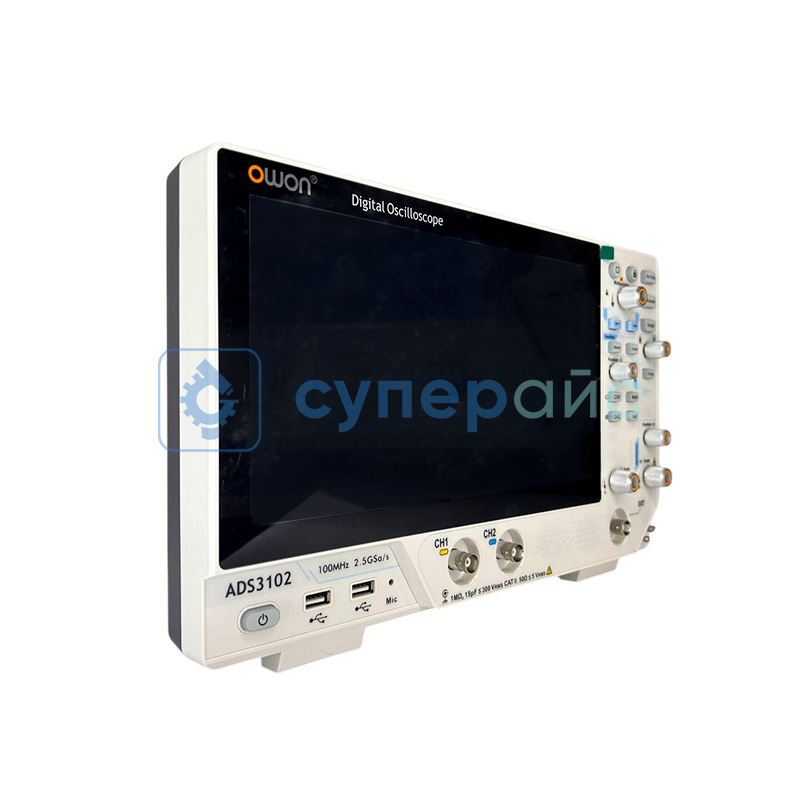

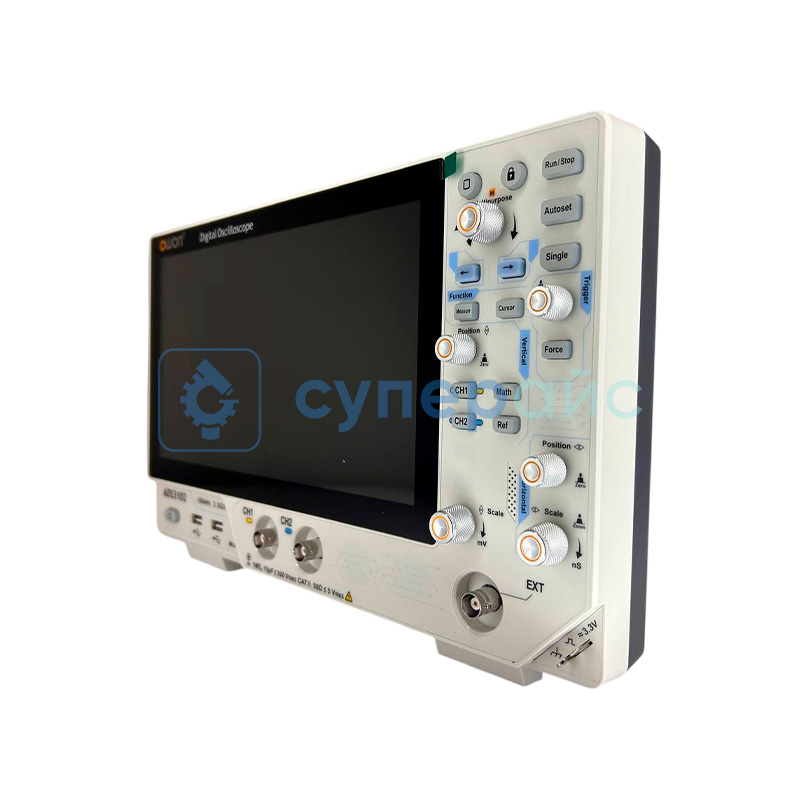

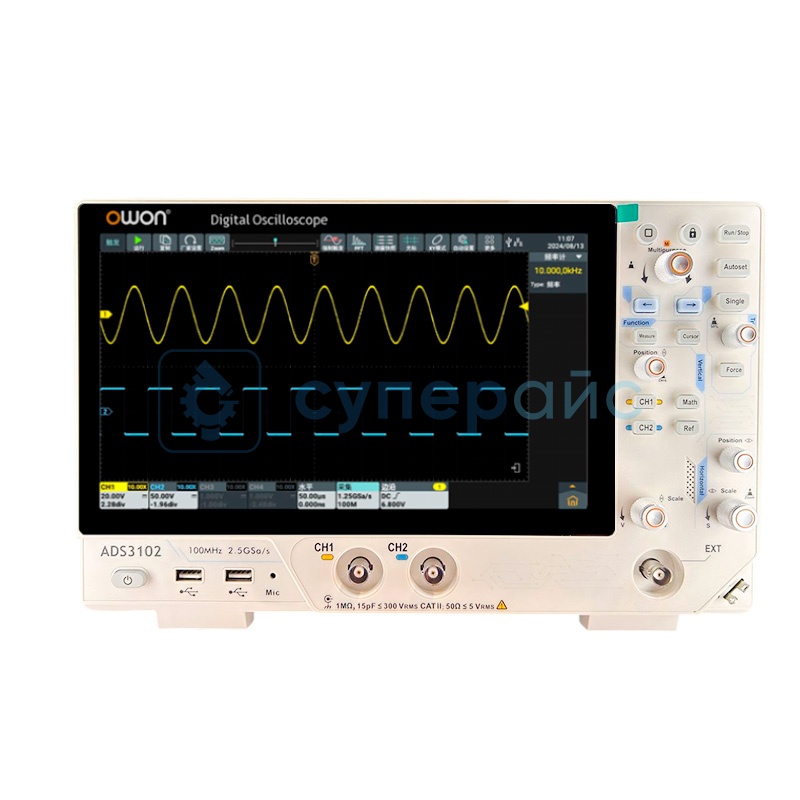

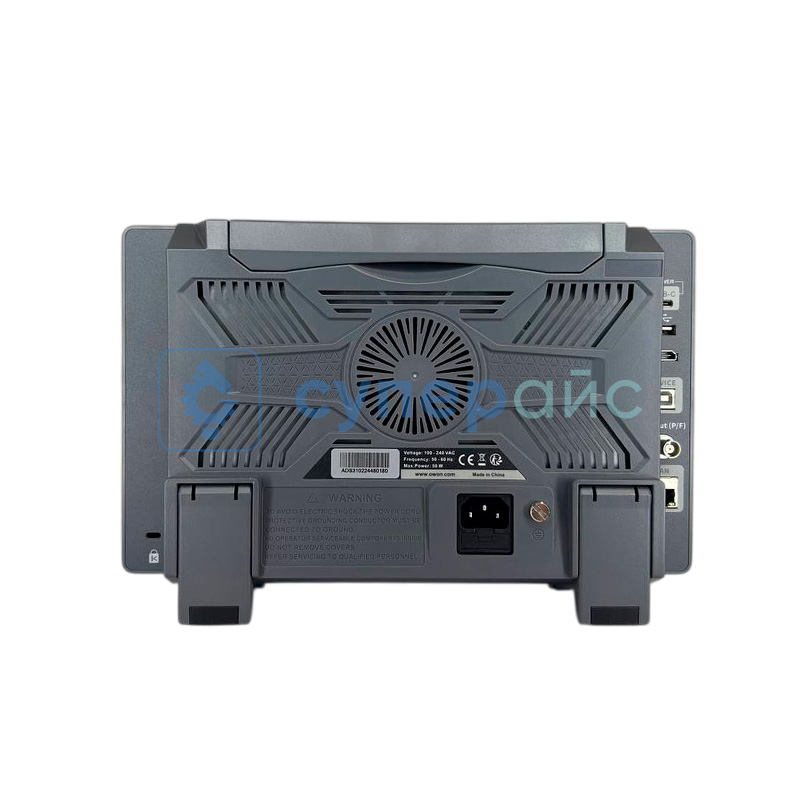

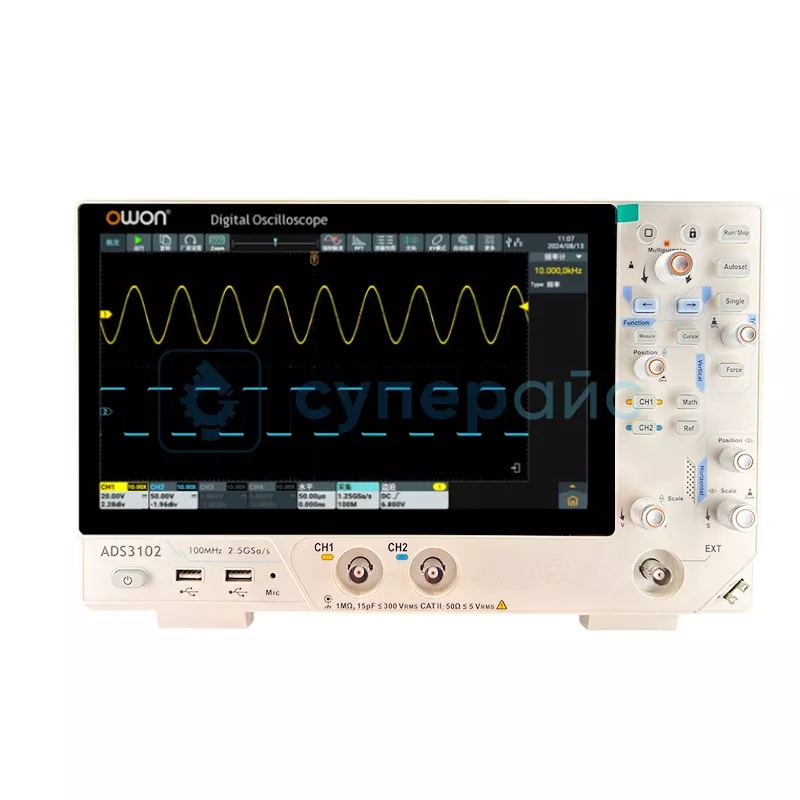

Цифровой осциллограф Owon ADS3102
55 490 ₽
55 490 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
30144
Модель (серия)
ADS3102
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS3102
Артикул (код товара)
30144
Модель (серия)
ADS3102
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Вес (кг)
3,2
Показать больше
Показать меньше
Описание OWON ADS3102
Технические характеристики OWON ADS3102
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 100 МГц |
| Частота дискретизации |
2,5 ГВыб / с (1 канал); 1,25 ГВыб / с (2 канала) |
| Время нарастания | ≤ 3,5 нс |
| Вертикальное разрешение | 8 бит |
| Длина записи | 100 М |
| Частота обновления сигнала | 500000 осциллограмм / с |
| Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
| Вертикальная чувствительность | 500 мкВ / дел - 10 В / дел |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN |
| Декодирование шин | I2C, SPI, RS232, CAN, UART, LIN |
| Режим триггера | автоматический, нормальный и одиночный |
| Математические функции | +, -, *, /, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), User Defined Function, digital filter (lowpass, high pass, band pass, band reject), FFT (Vrms，dBVrms，Radians，Degrees) |
| Вертикальный диапазон |
± 2 В (500 мкВ / дел - 50 мВ / дел); ± 20 В (100 мВ / дел - 500 мВ / дел); ± 250 В (1 В / дел - 10 В / дел) |
| Входное сопротивление |
1 МОм ± 2 %, параллельно 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Точность усиления постоянного тока |
≤ 1 мВ: 4 %; ≥ 2 мВ: 3 % |
| Поддержка SCPI | есть |
| Функция мультитриггера и декодирования шин | есть |
| Функция лупы | есть |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый, TFT ЖК-экран, 1024 x 600 |

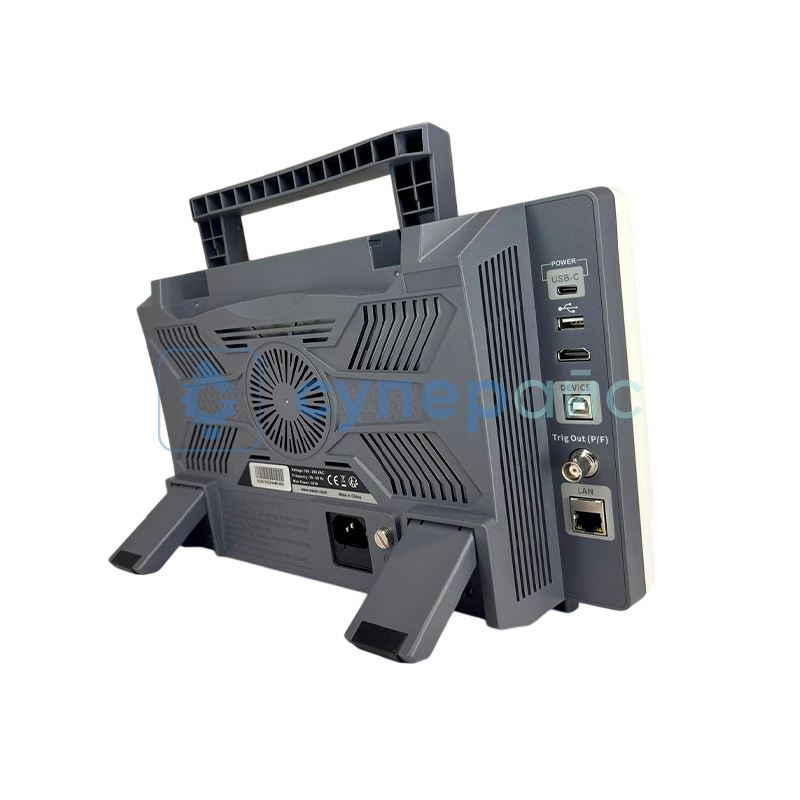

| Интерфейс | HDMI, USB device, USB Host, Trig Out (P / F), USB Type-C, LAN |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 35 Вт |
| Предохранитель | 2 А, класс Т, 250 В |
| Метод охлаждения | вентилятор |
| Рабочая температура | 0 - 40 ℃ |
| Температура хранения | - 20 - 60 ℃ |
| Относительная влажность | ≤ 90 % |
| Габариты изделия | 325 x 111,5 x 209 мм |
| Габариты упаковки | 460 х 240 х 370 мм |
| Вес брутто | 5,45 кг |

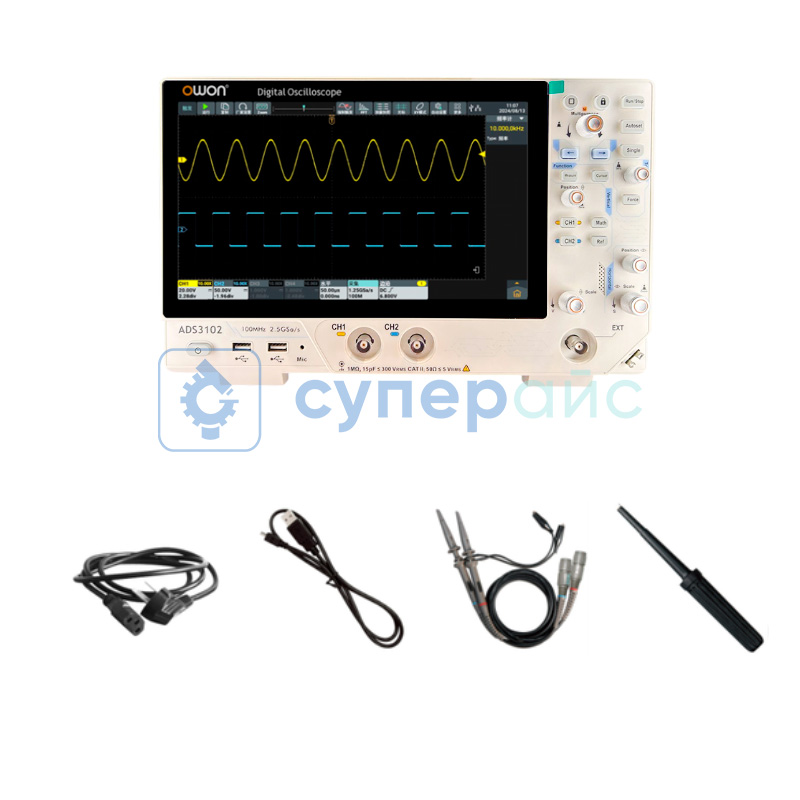

| Комплектация |
осциллограф OWON ADS3102 - 1 шт кабель питания - 1 шт USB кабель - 1 шт пробник - 1 шт инструмент для настройки пробника - 1 шт руководство пользователя - 1 шт |
Цифровой осциллограф Owon ADS3102
Осциллограф Owon ADS3102 представляет собой инструмент для анализа электрических сигналов, располагающий двумя основными каналами и одним внешним, что помогает исследовать несколько сигналов одновременно.
Полоса пропускания модели составляет 100 МГц. Эта характеристика подходит для широкого спектра цифровых схем и интерфейсов, в том числе высокоскоростных. Такая ширина полосы помогает обнаруживать краткосрочные аномалии. TFT ЖК дисплей обеспечивает четкое и яркое изображение. Большой экран упрощает визуальный анализ и снижает утомляемость глаз при продолжительной работе. Высокая контрастность дисплея помогает различать мельчайшие детали сигнала.
Области применения ADS3102:
- разработка электронных устройств;
- ремонт и диагностика оборудования;
- лабораторные эксперименты;
- научные исследования;
- тестирование промышленных комплексов.
Предусмотрены автоматический, нормальный и одиночный режимы триггера. Функция лупы дает возможность детально изучать отдельные участки сигнала и помогает обнаруживать мельчайшие аномалии. Реализованы также мультитриггер и декодирование шин.
Комплектация ADS3102 включает необходимое оснащение для начала работы. Кабель питания, USB кабель, пробник и инструмент для его настройки позволяют подключить этот двухканальный осциллограф сразу после распаковки и приступить к работе.
Руководство пользователя в комплекте помогает быстро освоить функции прибора. Подробная документация будет особенно полезна начинающим операторам и студентам.
Кому будет полезно устройство:
- инженеры-электронщики;
- техники по обслуживанию оборудования;
- преподаватели технических дисциплин;
- студенты технических вузов;
- научные сотрудники в области электроники.
Обзорная таблица осциллографов OWON ADS3000
| Характеристики | ADS3102 | ADS3202 | ADS3352 | ADS3502 |
| Количество каналов | 2 + 1 (внешний) | |||
| Время нарастания | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1 нс | ≤ 0,7 нс |
| Полоса пропускания | 100 МГц | 200 МГц | 350 МГц | 500 МГц |
| Частота дискретизации | 2,5 ГВыб/с (1 канал), 1,25 ГВыб/с (2 канала) | |||
| Вертикальное разрешение | 8 бит | |||
| Длина записи | 100 М | |||
| Частота обновления сигнала | 500000 осциллограмм / с | |||
| Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 | |||
| Вертикальная чувствительность | 500 мкВ / дел - 10 В / дел | |||
Документация и ПО OWON ADS3102
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации цифровых осциллографов OWON серии ADS3000
Язык:
Английский
Размер и тип:
6.95 МБ,
PDF
