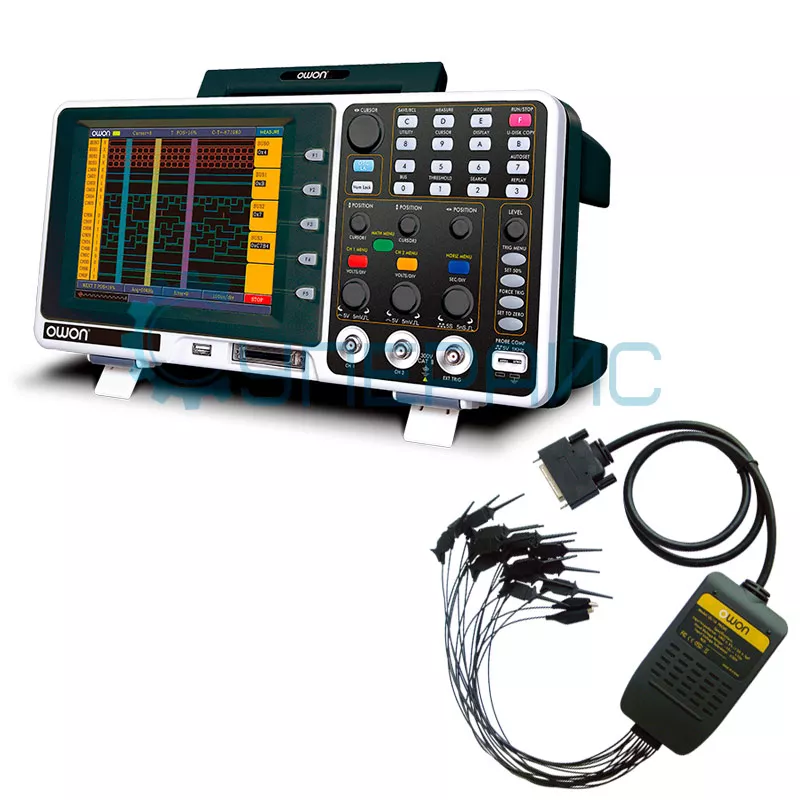

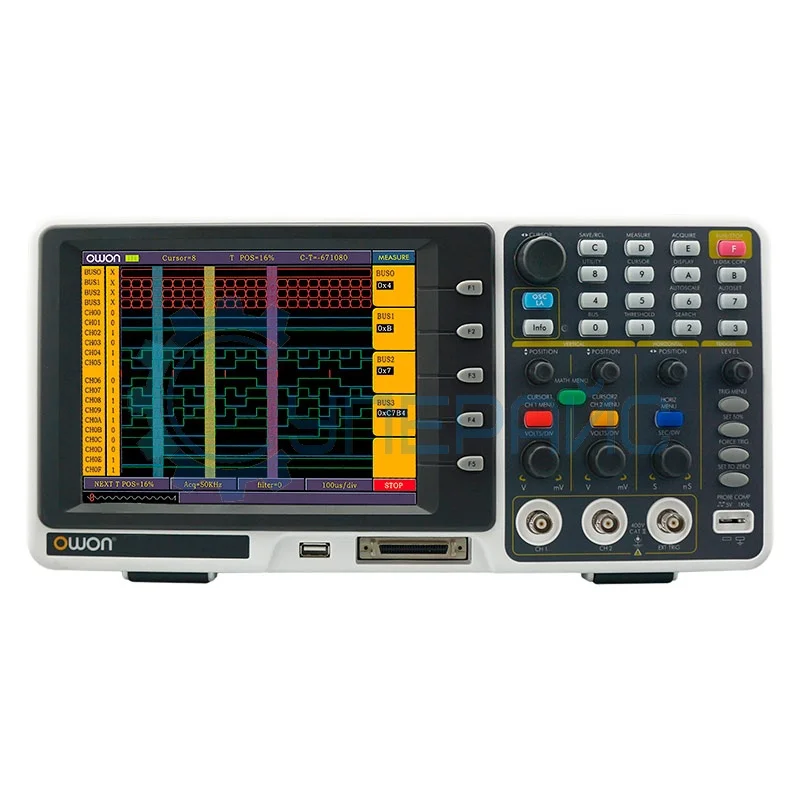

Осциллограф смешанных сигналов OWON MSO7062TD (2 канала, 60 МГц)
59 140 ₽
59 140 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
18483
Модель (серия)
MSO7062TD
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON MSO7062TD
Артикул (код товара)
18483
Модель (серия)
MSO7062TD
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание OWON MSO7062TD
Технические характеристики OWON MSO7062TD
| Полоса пропускания | 60 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 10 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 400 В |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 2 Мб |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел |
| Время нарастания | < 5,8 нс |
| Режимы захвата | по краю, видео, чередованию, импульсу, наклону |
| Ограниченная полоса пропускания | 60 МГц |
| Точность усиления постоянного тока | ± 3% |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео, наклон, альтернативный |
| Система измерения | |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, время подъема, время падения, задержка A & rarr;B & uarr;, задержка A & rarr;B↓, + ширина,- ширина, + обязанность, - обязанность |
| Математические функции | +, -, ×, ÷, FFT |
| Логический анализатор | |
| Количество каналов | 16 |
| Частота дискретизации | 20 Выб / с - 2 ГВыб / с |
| Полоса пропускания | 100 МГц |
| Глубина памяти | 4 Мб |
| Входной импеданс | 0,66 МОм ± 5 %, 15 пФ ± 5 пФ |
| Общие характеристики | |
| Тип дисплея | 8 дюймов, цветной LCD - экран, 640 * 480 точек |
| Питание | 100 - 240 В переменного тока, 50 Гц/60 Гц, CAT Ⅱ |
| Габариты | 370 мм х 180 мм х 120 мм |
| Вес | 2,2 кг |
| Комплектация |
цифровой осциллограф OWON MSO7062TD - 1 шт USB кабель - 1 шт измерительный щуп - 1 шт пробник - 1 шт модуль логического анализатора - 1 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
Обзорная таблица цифровых осциллографов OWON
| Характеристики | OWON MSO7062TD | OWON MSO7102T |
| Количество каналов | 2 | |
| Полоса пропускания | 60 МГц | 100 МГц |
| Частота дискретизации | 1 ГВыб/с | |
| Развязка входа | DC, AC, GND | |
| Максимальное входное напряжение | 400 В | |
| Время нарастания | < 5,8 нс | < 3,5 нс |
| Количество каналов логического анализатора | 16 | |
| Частота дискретизации логического анализатора | 20 Выб / с - 2 ГВыб / с | |
| Тип дисплея | 8 дюймов, цветной LCD - экран, 640 * 480 точек | |
Двухканальный осциллограф OWON MSO7062TD
Цифровой осциллограф OWON MSO7062TD объединяет двухканальный аналоговый тракт с шестнадцатиканальным логическим анализатором. Полоса пропускания аналоговой части ограничена 60 МГц. Глубина памяти достигает 2 Мб для аналоговых каналов, 4 Мб — для цифровых. Прибор подходит для ремонта и отладки оборудования, а также других работ.
Возможности и особенности аппарата:
- восьмидюймовый цветной дисплей на корпусе отображает информацию в наглядном виде;
- модель весит чуть больше 2 кг;
- максимальная частота дискретизации в реальном времени для аналоговых сигналов составляет 1 ГВыб/с;
- режимы синхронизации дают захватывать редкие события;
- доступны автоматические измерения и математические функции.
Ниже опровергаем мифы о таких устройствах на примере этой модели.
Осциллограф смешанных сигналов сложен в освоении
Базовые функции модели как аналогового осциллографа остаются прежними: захват формы сигнала, измерение амплитуды, частоты. Встроенный логический анализатор и модуль к нему в комплекте добавляют возможность отображения цифровых линий в пределах частоты дискретизации 20 Выб/с - 2 ГВыб/с. Интерфейс группирует цифровые каналы по шинам.
Полоса пропускания менее 100 МГц ограничена в применении
В действительности MSO7062TD позволяет тестировать многие аудиосхемы, импульсные преобразователи и контроллеры двигателей, которые генерируют сигналы в пределах такой полосы.
Типичные примеры электроники, работающей в предлагаемом диапазоне:
- микроконтроллерные устройства бытовой техники;
- схемы зарядных устройств, блоков питания;
- автомобильная электроника, CAN-шины;
- промышленные контроллеры, датчики;
- аудиоусилители, акустические системы.
Глубокая память замедляет работу прибора
Объём буфера влияет на продолжительность непрерывной записи, а не на скорость обработки. Современные процессоры таких цифровых осциллографов, как MSO7062TD, обрабатывают массивы данных параллельно.
