Настольный запоминающий осциллограф MCH DS-2200CA (2 канала, 200 МГц)

Артикул (код товара): 14480
нет отзывов
нет отзывов

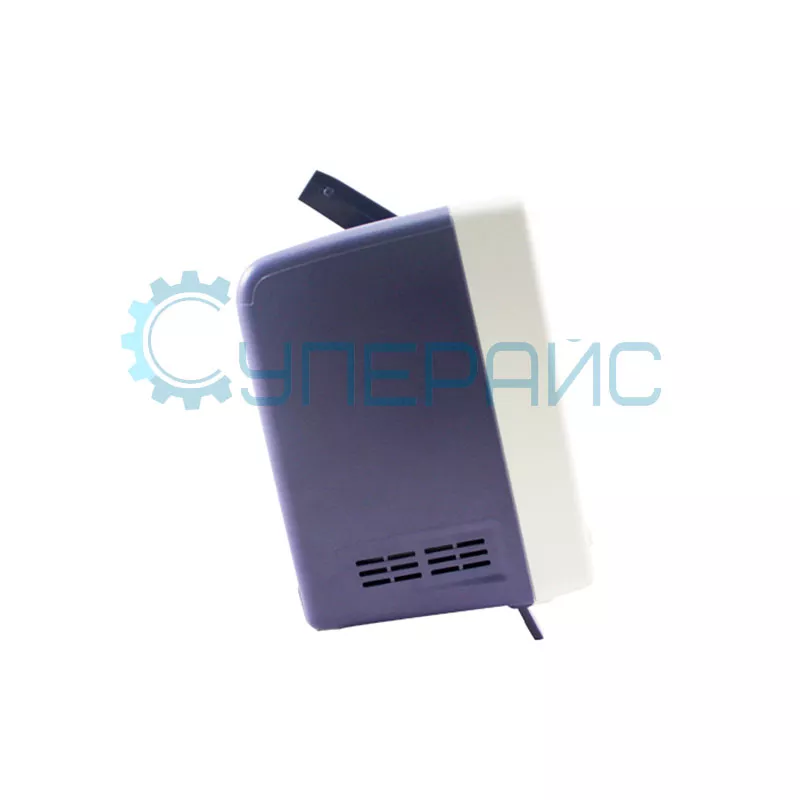

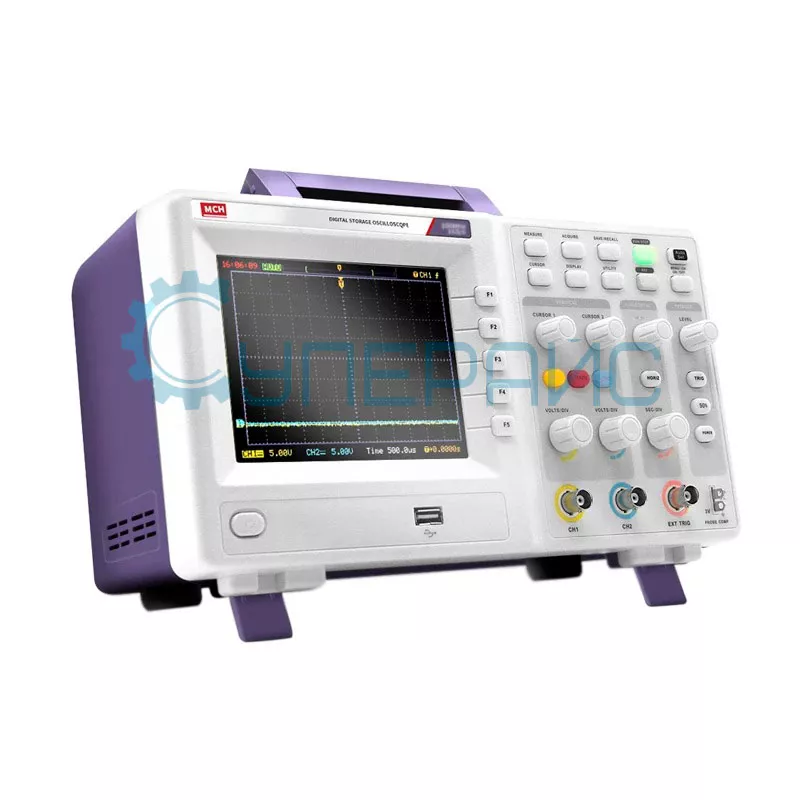

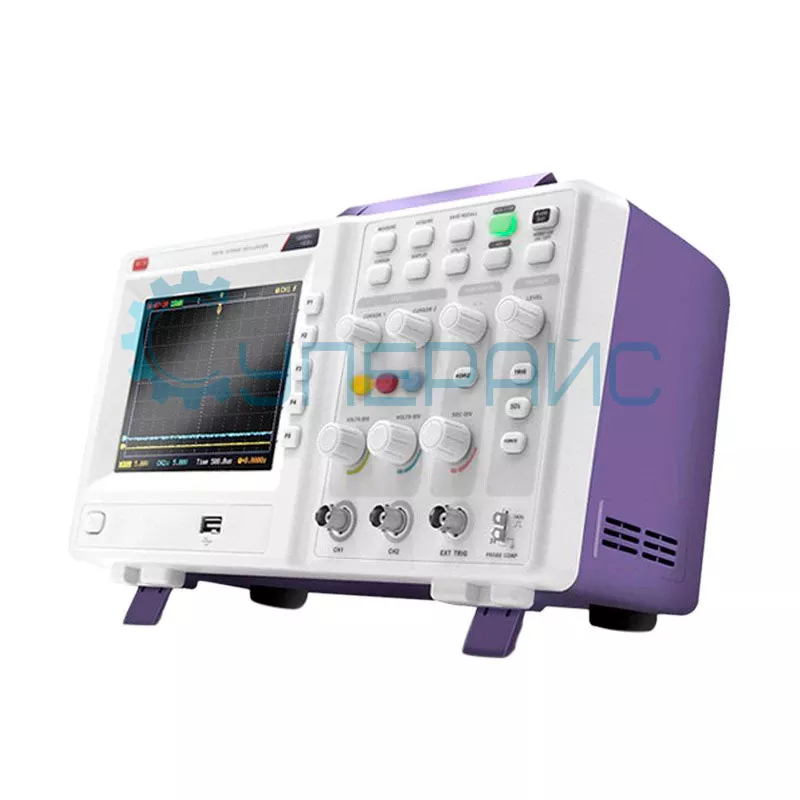

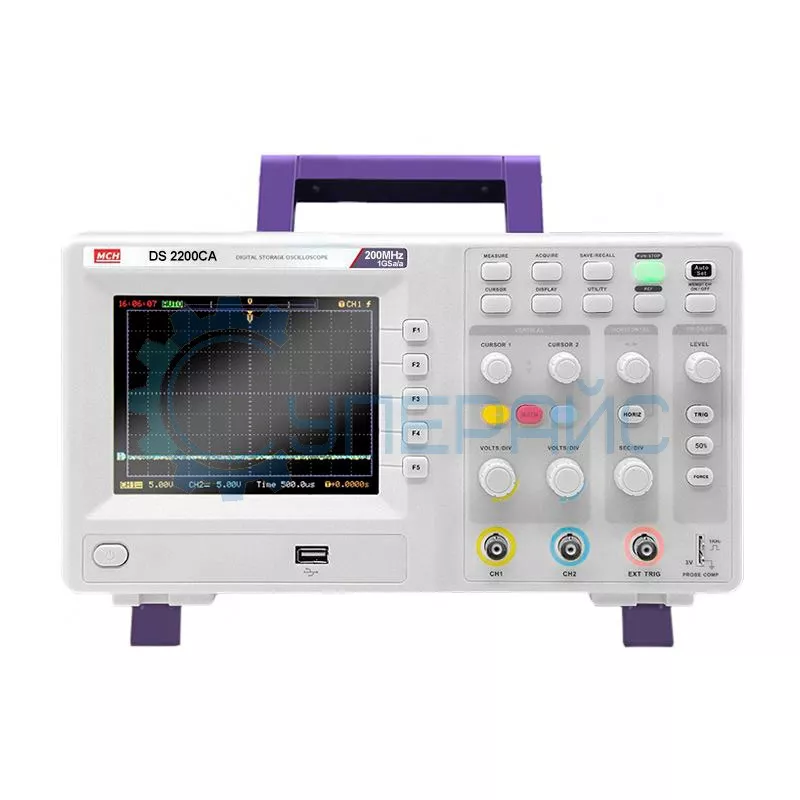

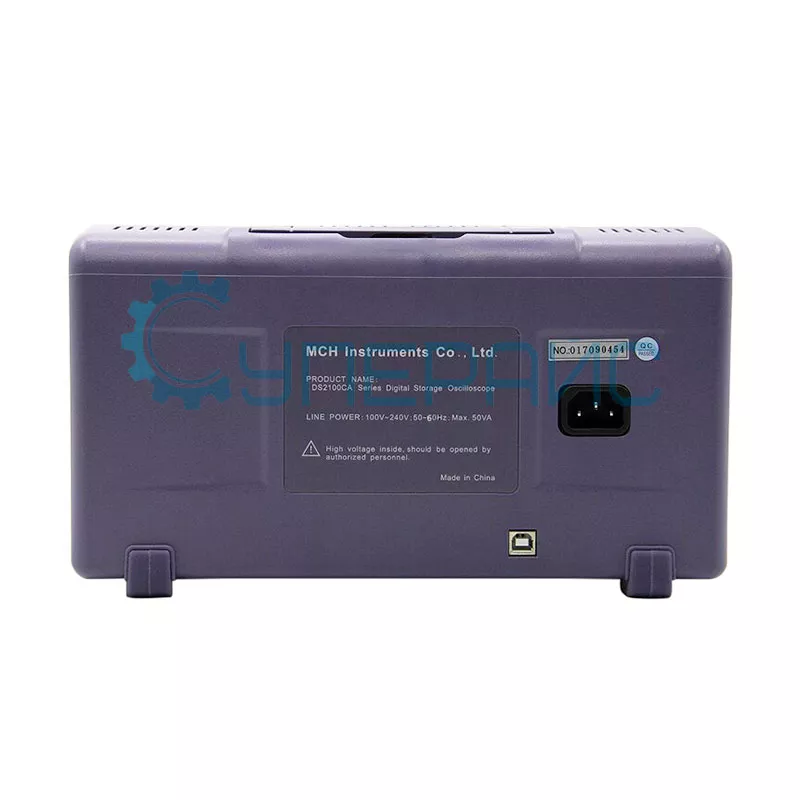

Настольный запоминающий осциллограф MCH DS-2200CA (2 канала, 200 МГц) фото 1
Настольный запоминающий осциллограф MCH DS-2200CA (2 канала, 200 МГц) фото 1
Настольный запоминающий осциллограф MCH DS-2200CA (2 канала, 200 МГц) фото 2
Настольный запоминающий осциллограф MCH DS-2200CA (2 канала, 200 МГц) фото 3
Настольный запоминающий осциллограф MCH DS-2200CA (2 канала, 200 МГц) фото 4
Настольный запоминающий осциллограф MCH DS-2200CA (2 канала, 200 МГц) фото 5
57 909 ₽
57 909 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
14480
Модель (серия)
DS-2200CA
Производитель (бренд)
MCH
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики

Характеристики MCH DS-2200CA

Общие данные

Артикул (код товара)
14480
Производитель (бренд)
MCH
Модель (серия)
DS-2200CA
Страна производства
Китай
Гарантия, мес.
12

Основные характеристики

Глубина памяти на канал
Кол-во аналоговых каналов
2
Кол-во цифровых каналов
Полоса пропускания, МГц
200
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 400 В

Входные параметры

Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм
Входная ёмкость
13 пФ
Максимальное входное напряжение
± 400 В

Вертикальная система

Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)

Система синхронизации

Базовые типы триггера
фронт
Расширенные типы триггера
длительность импульса, видео сигнал, альтернативный
Источник триггера
CH1, CH2, EXT, EXT/5

Горизонтальная система

Горизонтальная развёртка
1 нс / дел - 50 с / дел

Система измерения

Автоматические измерения
Vpp, Vamp, Vrms, Vmax, Vmin, Vtop, Vbase, Vavg, частота, период, время нарастания, время спада, положительная длительность импульса, отрицательная длительность импульса, Overshoot, Preshoot, положительный рабочий цикл, отрицательный рабочий цикл
Математические операции
+, -, *, / FFT

Встроенные функции и опции

Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Возм. регулировки вых. напряжения
нет
Возм. регулировки вых. тока
нет

Общие характеристики

ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
от 0°С до 40°С

Комплектация

Комплектация
щупы для осциллографа - 2 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
диск с ПО - 1 шт

Габариты и вес

Габариты прибора
303 х 150 х 145 мм
Вес нетто, кг
2
Вес брутто, кг
6,5

Описание MCH DS-2200CA

Осциллограф MCH DS-2200CA

Цифровой запоминающий осциллограф MCH DS-2200CA — это эргономичный измерительный прибор, разработанный для анализа электрических сигналов. Модель получила встроенный дисплей и удобные элементы управления. Ввиду параметра полосы пропускания и доступного количества каналов, которыми отличается осциллограф (200 МГц, 2 канала), модель выступает подходящим инструментом для сравнительного исследования высокоскоростных процессов.

Частота дискретизации достигает 1 ГВыб/с, обуславливая надлежащую детализацию при захвате сложных сигналов.

Базовые характеристики

MCH DS-2200CA поддерживает режимы триггера по фронту, длительности импульса и другим параметрам. Работа осциллографа осуществляется в автоматическом, нормальном или одиночном режиме. Память устройства составляет 10 Кб.

Особенности работы с прибором

При работе с осциллографом важно учитывать:

  • точность калибровки перед началом измерений;
  • соответствие щупов полосе пропускания прибора;
  • правильность установки коэффициента деления;
  • необходимость выбора оптимального режима развёртки.

Тип дисплея осциллографа (LCD) способствует наглядной визуализации измеряемых параметров. Для связи с внешними устройствами предусмотрен USB-интерфейс.

Типы измерений

DS-2200CA может проводить:

  • временные параметры сигналов;
  • амплитудные характеристики;
  • частотный анализ;
  • измерение искажений.

Сферы практического использования

Осциллограф можно применять при разработке и тестировании электронных схем, для поиска неисправностей в радиотехнической аппаратуре. Такое оборудование используют в учебных лабораториях, сервисных центрах, научных учреждениях.

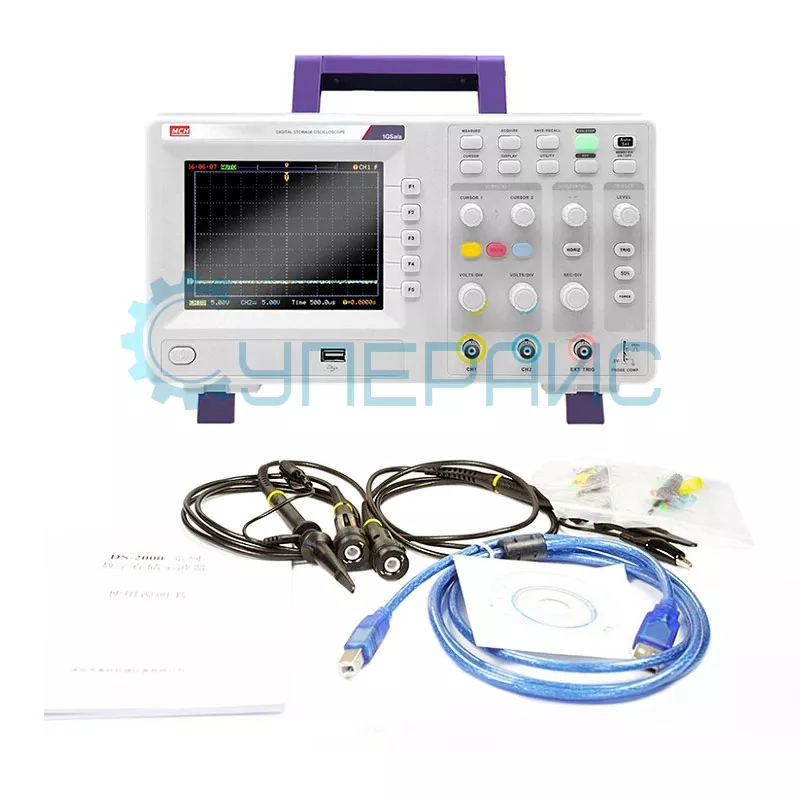

Комплектация прибора

В поставку, помимо MCH DS-2200CA, входят:

  • два щупа для подключения к исследуемым схемам;
  • кабель питания для подключения к электросети;
  • USB-кабель для соединения с компьютером;
  • инструкция по эксплуатации;
  • диск с программным обеспечением.

Документация и ПО MCH DS-2200CA

Название
Язык
Версия
Размер и тип
Каталог продукции MCH
Язык: Английский
Размер и тип: 3 МБ, PDF
