Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц)

Артикул (код товара): 6423
нет отзывов
Производитель (бренд):  OWON
нет отзывов
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 1
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 1
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 2
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 3
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 4
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 5
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 6
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 7
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 8

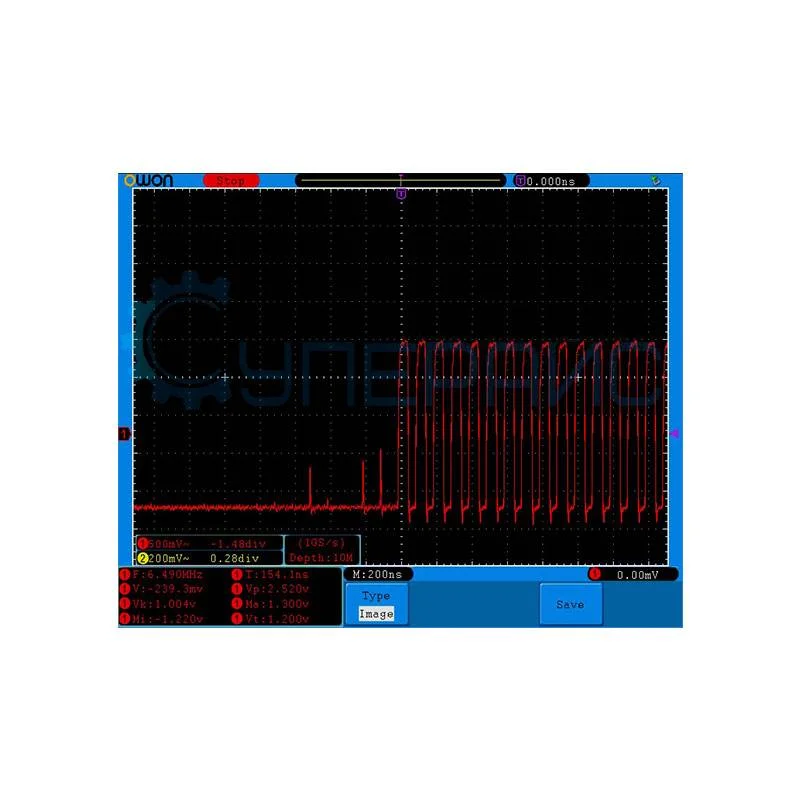

Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 9

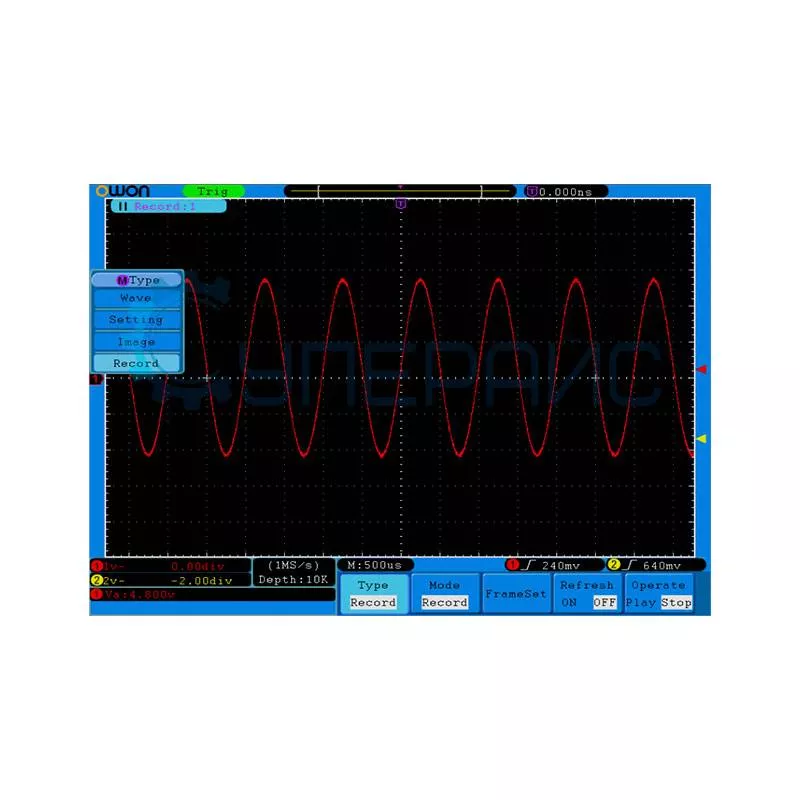

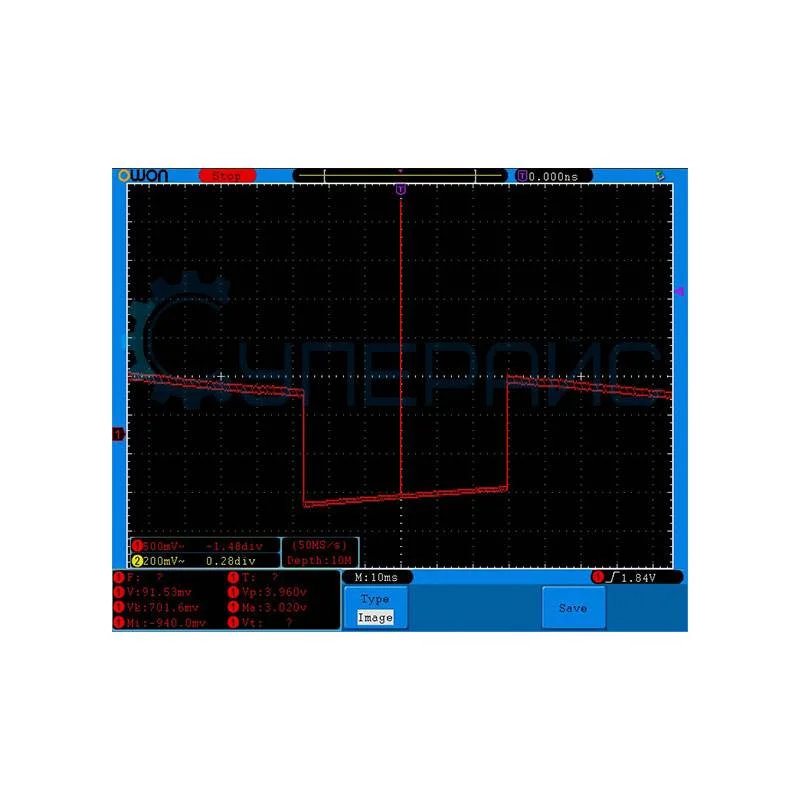

Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 10
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц) фото 11
OWON
44 490 ₽
44 490 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Добавить в избранное
Купить
в 1 клик
Артикул (код товара)
6423
Модель (серия)
SDS7072
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики

Характеристики OWON SDS7072

Общие данные

Артикул (код товара)
6423
Производитель (бренд)
Модель (серия)
SDS7072
Страна производства
Китай
Гарантия, мес.
24

Основные характеристики

Глубина памяти на канал
Кол-во аналоговых каналов
2
Кол-во цифровых каналов
Полоса пропускания, МГц
70
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
± 400 В

Входные параметры

Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
10 пФ ± 5 пФ
Максимальное входное напряжение
± 400 В
Коэффициенты пробников
1 Х, 10 Х, 100 Х, 1000 Х
Канальная изоляция
50 Гц: 100 : 1
10 МГц: 40 : 1

Вертикальная система

Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока
± 3%
больше 16 средних значений: ± (3% от значения + 0,05 дел)

Система синхронизации

Базовые типы триггера
фронт, импульс, наклон
Расширенные типы триггера
видео сигнал (NTSC, PAL,SECAM), альтернативный
Источник триггера
CH1 ~ CH2
Чувствительность триггера по фронту
0,3 дел
Диапазон удержания триггера
100 нс - 10 с

Горизонтальная система

Горизонтальная развёртка
2 нс / дел - 100 с / дел, 1, 2, 5 шаг
Точность временной базы
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс)
больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс)
Интерполяция
sin (х) / х

Система измерения

Автоматические измерения
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, период, время нарастания, время спада, задержка A → B, + Width, -Width, + Duty, - Duty
Курсорные измерения
ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT, частота
Математические операции
+, -, *, / FFT

Встроенные функции и опции

Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Декодирование сигналов шин
Нет

Общие характеристики

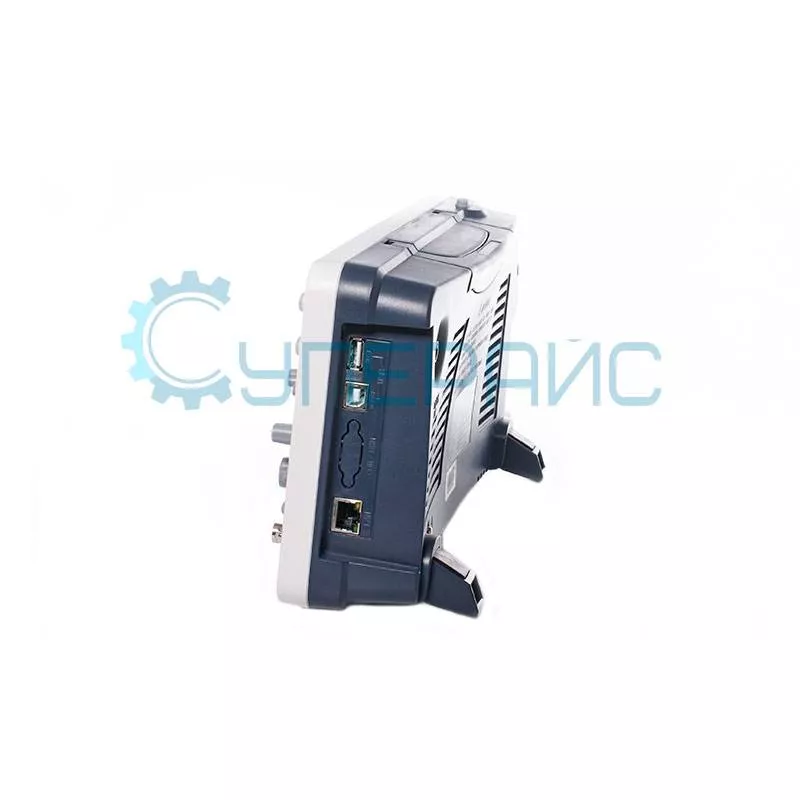

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
от 0 °С до 40 °С
Рабочая влажность
до 90%

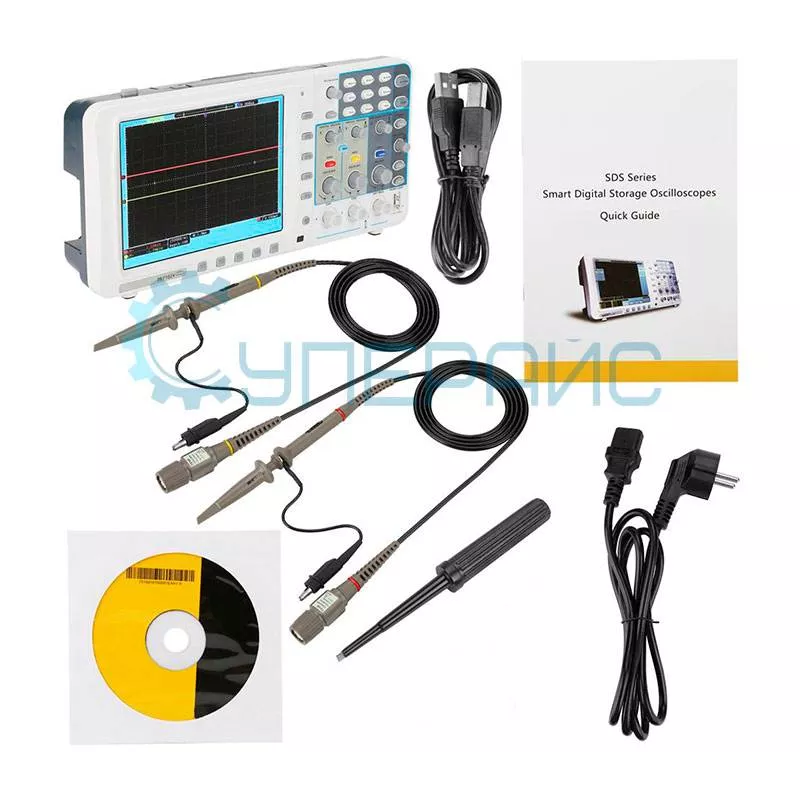

Комплектация

Комплектация
щупы для осциллографа - 2 шт
кабель питания - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт

Габариты и вес

Габариты прибора
340 х 155 х 70 мм
Вес нетто, кг
1,8

Описание OWON SDS7072

ВНИМАНИЕ! Производство Настольного осциллографа OWON SDS7072 (2 канала, 70 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Стационарный осциллограф UNI-T UTD2072CL (2 канала, 70 МГц)

Документация и ПО OWON SDS7072

Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации настольного осциллографа OWON SDS7072 серии SDS
Язык: Английский
Размер и тип: 1.69 МБ, PDF
Руководство по программированию SCPI для настольного осциллографа OWON SDS7072
Язык: Английский
Размер и тип: 387 КБ, PDF
Программное обеспечение LabView для настольного осциллографа OWON SDS7072
Язык: Английский
Размер и тип: 872 КБ, ZIP
USB драйвер для настольного осциллографа OWON SDS7072
Язык: Английский
Размер и тип: 3.53 МБ, ZIP
Программное обеспечение для настольного осциллографа OWON SDS7072
Язык: Английский
Размер и тип: 68 МБ, ZIP
Показать больше
Показать меньше

Отзывы OWON SDS7072

1 2 3 4 5
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Быстрый заказ
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц)

Если не получается отправить запрос, попробуйте отключить VPN или обратитесь по почте или телефону, которые указаны на сайте.

Получить коммерческое предложение

Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями. Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и 223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.

Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:

  • актуальные цены и сроки поставки;
  • информация о скидке;
  • наличие на наших складах.
Наименование
Настольный осциллограф OWON SDS7072 (2 канала, 70 МГц)
Цена
(включая НДС)
44 490 ₽
Количество
- +
Нажимая на кнопку, вы соглашаетесь
на сбор и обработку персональных данных

Если не получается отправить запрос, попробуйте отключить VPN или обратитесь по почте или телефону, которые указаны на сайте.

Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить

С этим товаром покупают

50 720 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
10869
Модель (серия):
XDS3202E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
40 200 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
4777
Модель (серия):
DSO4104B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
45 650 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
4771
Модель (серия):
DSO4254B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
59 780 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
4755
Модель (серия):
DSO4254C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000

Ранее просмотренные Вами

105 550 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
40185
Модель (серия):
JA2003M
Производитель:
Puchun
Страна производства:
Китай
Гарантия, мес.:
12
134 830 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
37656
Модель (серия):
TK6131B
Производитель:
Testkey
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
200
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
7 239 руб.
Аналог
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
5499
Модель (серия):
DZ25
Производитель:
Guanshi
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во аккумуляторов в комплекте:
2
Число скоростей:
2
Тип аккумулятора:
Li-lon
Наличие удара:
нет
По типу питания:
Аккумуляторный
148 230 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
37307
Модель (серия):
752
Производитель:
Jinghua
Страна производства:
Китай
Гарантия, мес.:
12
760 890 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
42008
Модель (серия):
TU-1810PC
Производитель:
Persee
Страна производства:
Китай
Гарантия, мес.:
12
831 829 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
27717
Модель (серия):
SDG6052X-E
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
2400
Вертикальное разреш. (по амплитуде):
16 бит
Диагональ встр. дисплея (размер), дюйм:
4,3
48 180 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
37303
Модель (серия):
722
Производитель:
Jinghua
Страна производства:
Китай
Гарантия, мес.:
12
11 218 570 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
42894
Модель (серия):
SN-DS-1100
Производитель:
Sunne
Страна производства:
Китай
Гарантия, мес.:
12
7 030 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
30175
Модель (серия):
GF-2500D
Производитель:
LIHONK
Страна производства:
Китай
Гарантия, мес.:
12
Рабочее напряжение:
220 В
Наличие удара:
нет
По типу питания:
Электрический (от сети 220 В)
Кейс/чехол в комплекте:
нет
Тип патрона:
Круглый
115 530 руб.
Аналог
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
38677
Модель (серия):
DSOX1202A
Производитель:
Keysight
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
13 050 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
13299
Модель (серия):
TPBot
Производитель:
Elecfreaks
Страна производства:
Китай
Гарантия, мес.:
3
Конфигурация:
Набор для сборки (конструктор)
Камера:
Нет
Версия micro:bit:
v1.5
Роботы на базе:
BBC micro:bit
31 780 руб.
Аналог
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
27618
Модель (серия):
15011
Производитель:
МЕГЕОН
Страна производства:
Россия
Гарантия, мес.:
12
Полоса пропускания, МГц:
10
Кол-во аналоговых каналов:
1
Входное сопротивление:
1 МОм
с делителем 1:10: 10 МОм
Входная ёмкость:
25 пФ
с делителем 1:10: 20 пФ
Горизонтальная развёртка:
0,1 мкс/дел - 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
146 559 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
42675
Модель (серия):
IT6942A
Производитель:
ITECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
360
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
4 350 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
9932
Модель (серия):
ST-2150
Производитель:
ATTEN
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
150
Тип:
электрический
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
480
439 299 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
28582
Модель (серия):
3Т2КП
Производитель:
УОМЗ
Страна производства:
Россия
Гарантия, мес.:
12
Тип теодолита:
Оптический
Увеличение зрительной трубы:
30x
Диаметр объектива:
40 мм
44 490 руб.
Аналог
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
6423
Модель (серия):

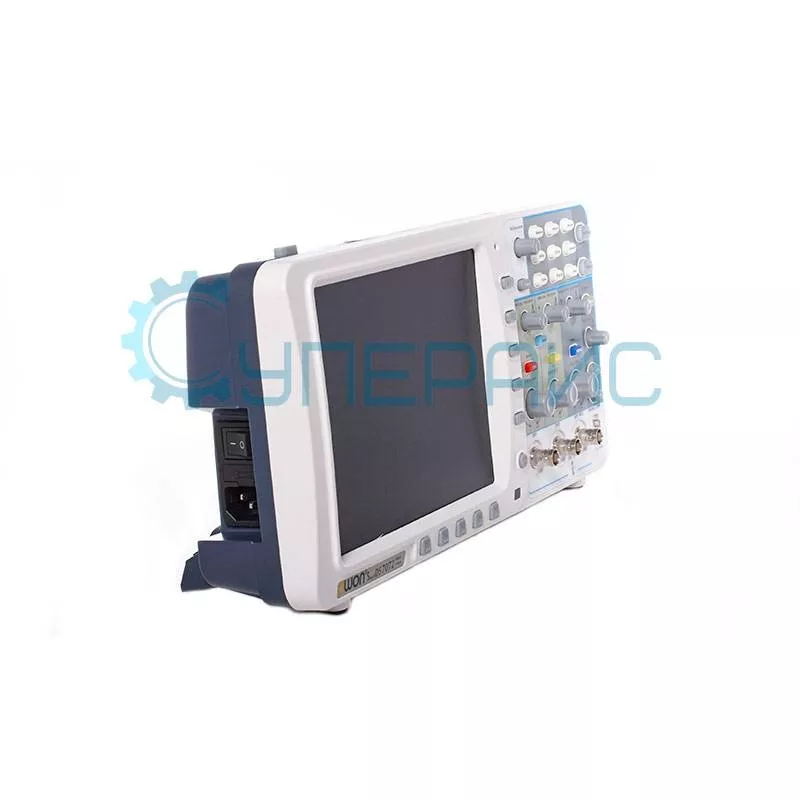

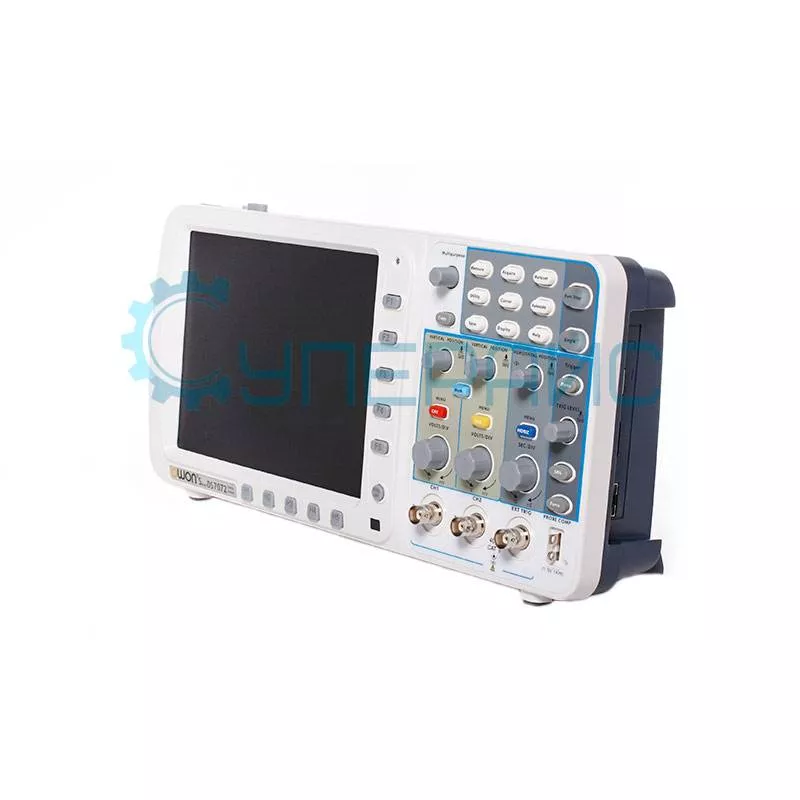

SDS7072
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
54 550 руб.
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
26373
Модель (серия):
TB-03
Производитель:
SUNSHINE
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
0
Макс. измеряемая температура, °C:
400°С
Палитры:
3
Поддержка видео / фото / видео с наложением:
запись фото и видео
Габариты прибора:
180 х 180 х 175 мм
53 010 руб.
Аналог
Перейти в сравнение
Добавить в избранное
Артикул (код товара):
14117
Модель (серия):
UTi165A
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
320x240
Мин. измеряемая температура, °C:
-10
Макс. измеряемая температура, °C:
400°С
Автоотключение питания:
Да
Точность, %:
2

Благодарственные письма
