Настольный цифровой осциллограф OWON XDS2102AV
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS2102AV
UART
I²C
SPI
CAN
Частотомер
Описание OWON XDS2102AV
Технические характеристики OWON XDS2102AV
| Количество каналов | 2 + 1 (внешний) |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Частота дискретизации двух каналов | 500 МВыб/с |
| Частота дискретизации внешнего канала | 8 битном режиме: 1 ГВыб/с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 0,001Х - 1000Х, 1, 2, 5 шаг |
| Максимальное входное напряжение | 1 МОм: ≤ 300 Vrms |
| Ограничение пропускной способности | 20 МГц, при полной полосе пропускания |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Частота дискретизации | 0,05 отсчётов в секунду |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Диапазон частоты дискретизации |
двухканальный 0,05 Выб/с - 500 МВыб/с одноканальный 8 бит 0,05 Выб/с - 1 ГВыб/с одноканальный 12 бит 0,05 Выб/с - 500 МВыб/с |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел, 1, 2, 5 шаг |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 20 М |
| Частота дискретизации / точность времени реле | ± 1 ppm |
| Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 1 мВ/дел - 10 В/дел |
| Время нарастания | ≤ 3,5 нс |
| Перемещение |
± 2 В (1 мВ/дел - 50 мВ/дел) ± 20 В (100 мВ/дел - 1 В/дел) ± 200 В (2 В/дел - 10 В/дел) |
| Полоса пропускания | 100 МГц |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц |
| Точность усиления постоянного тока |
1 мВ - 3 % 2 мВ - 2 % ≥ 5 мВ - 1,5 % |
| Система измерения | |
| Курсорные измерения | △V, △T, △V&△T между курсорами, автокурсор |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Математические формы сигнала | ＋, －, ×, ÷, БПФ, FFTrms, Intg, Diff, Sqrt, пользовательская, цифровой фильтр |
| Декодирование сигналов шин | RS232 / UART, I2C, SPI, CAN |
| Хранение осциллограмм | 50 сигналов |
| Частота обновления осциллограмм | 55,000 осц / с |
| Общие характеристики | |
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 |
| Интерфейс | USB 2.0, USB Type B, Trig Out (P/F), LAN |
| Питание | 100 В - 240 В, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Рабочая температура | 0 - 40 °С |
| Температура хранения | -20 - 60 °С |
| Влажность | ≤ 90 % |
| Габариты изделия | 340 х 177 х 90 мм |
| Габариты упаковки | 410 х 185 х 285 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,4 кг |

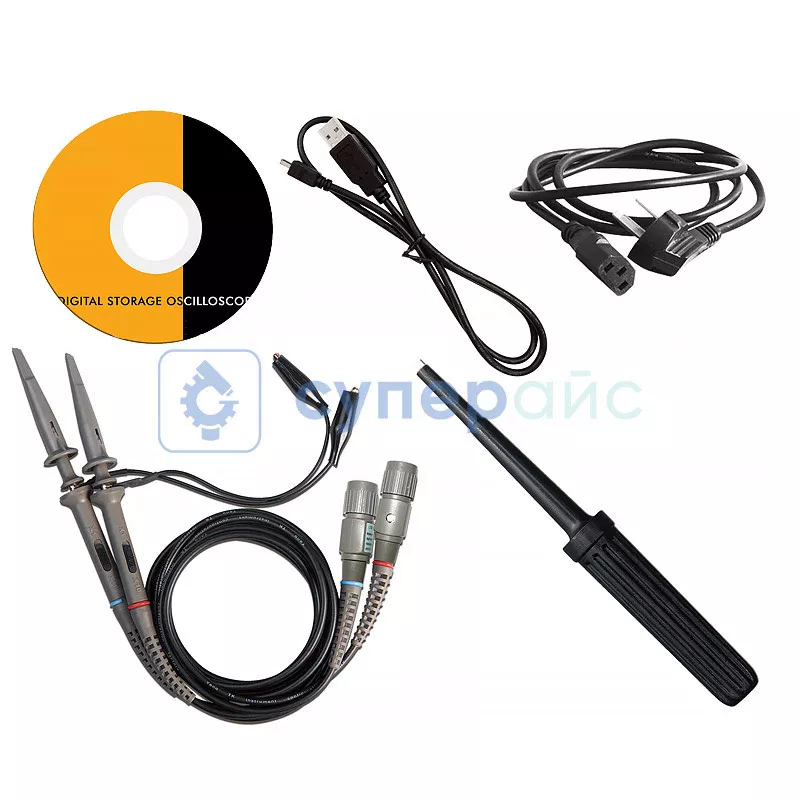

| Комплектация |
цифровой осциллограф OWON XDS2102AV - 1 шт зонд - 1 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт диск с ПО - 1 шт руководство пользователя - 1 шт |

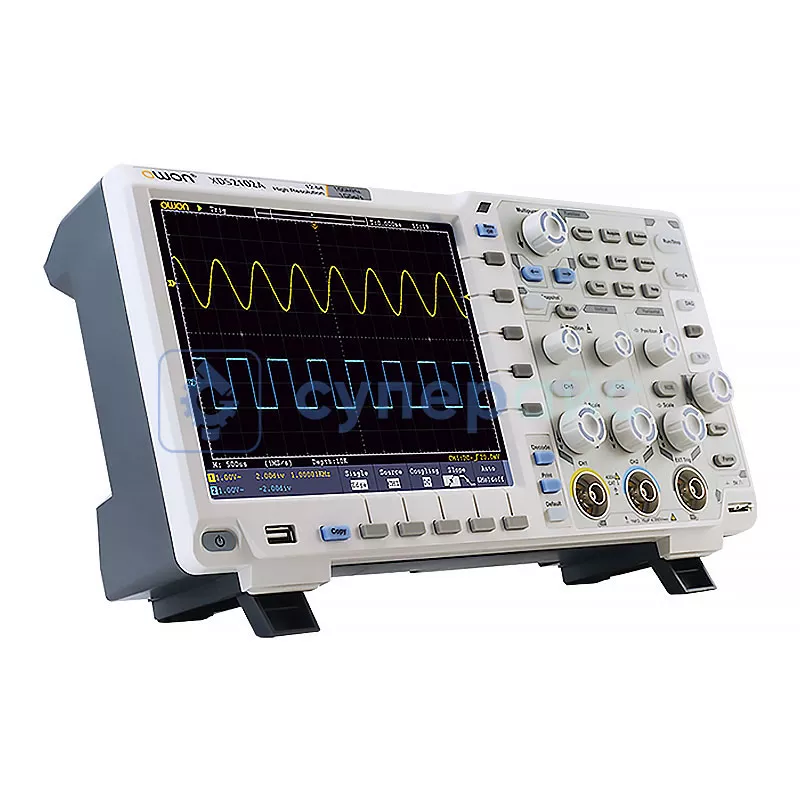

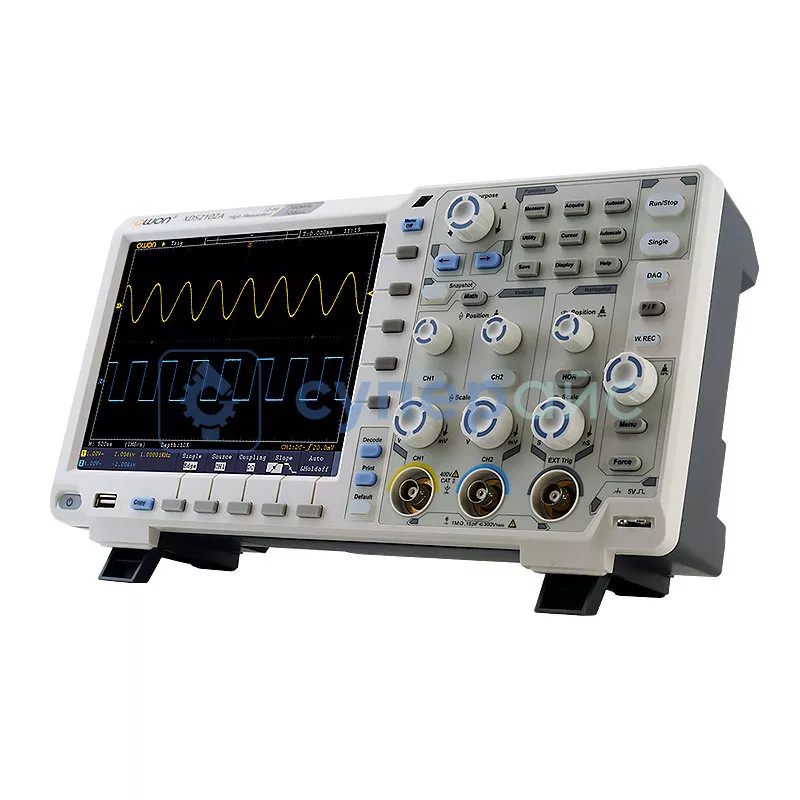

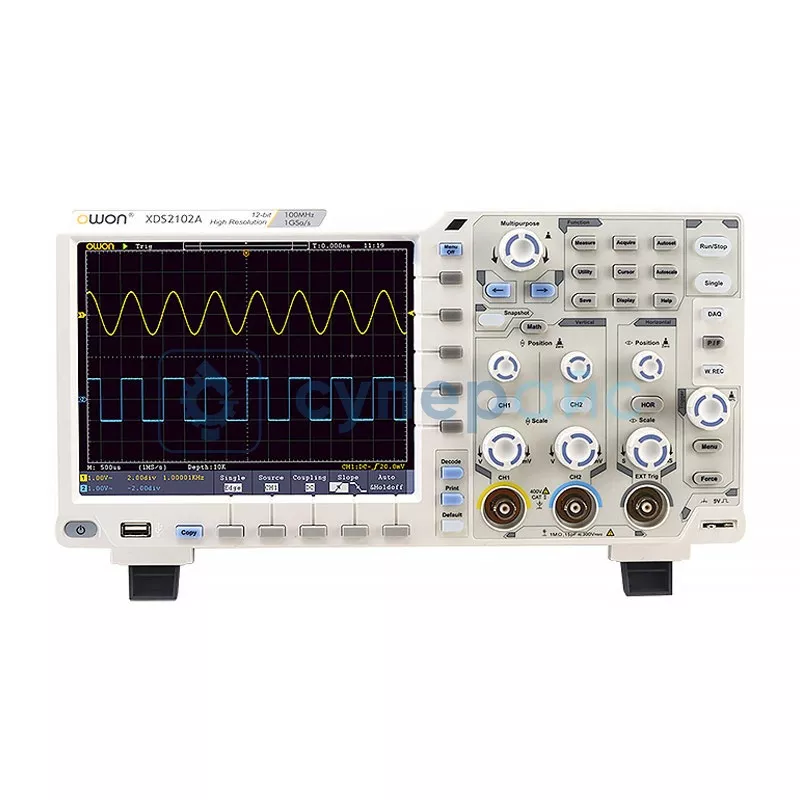

Профессиональный осциллограф OWON XDS2102AV
Цифровые осциллографы OWON серии XDS2102AV характеризуются продуманным функционалом для точного измерения электрических сигналов. Конструкция располагает двумя основными измерительными каналами и одним внешним, что расширяет диапазон задач, для которых подходит этот прибор. Такие аппараты применяют при тестировании сложной электроники.
Полоса пропускания составляет 100 МГц. Прибор может работать с сигналами в общих электронных схемах.
Количество каналов (2+1) дает инженерам одновременно наблюдать за двумя сигналами без переключения входов. Двух стандартных каналов достаточно для сравнения сигналов, а дополнительный даёт возможность задействовать внешний триггер.
Когда используется такой осциллограф 100 МГц, 2 канала также помогают разработчикам электроники, радиолюбителям и сервисным специалистам при диагностике оборудования со средними частотами.
Частота дискретизации 1 ГВыб/с определяет максимальное количество измерений за соответствующую единицу времени. Предлагаемая частота дискретизации создаёт детальную картину сигнала, выявляет кратковременные аномалии.
Цветной LCD-дисплей показывает осциллограммы с высокой четкостью, делает работу комфортной при длительных измерениях. Цветное отображение упрощает различение нескольких сигналов на одном экране.

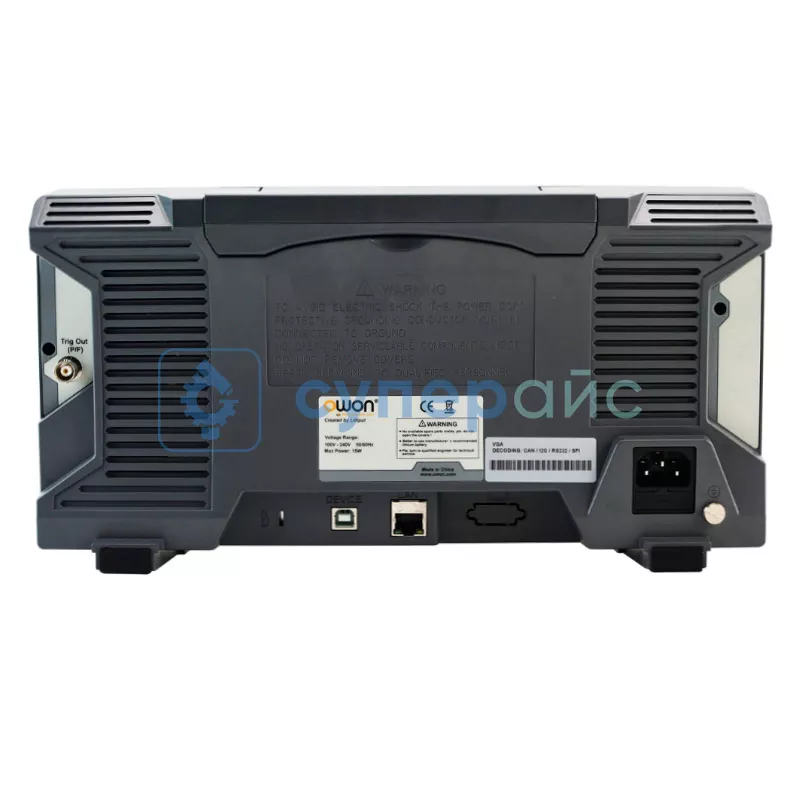

Интерфейс представлен разъёмами USB 2.0 и USB Type B, а также Trig Out (P/F) и LAN. Вариативность обуславливает возможности подключения к компьютеру, сохранения результатов, удаленного управления. USB-порты применяют для быстрой передачи информации, LAN-порт помогает организовать сетевой доступ к прибору, а Trig Out передает сигналы синхронизации внешнему оборудованию.
Такая комбинация характеристик делает OWON XDS2102AV практичным инструментом, в котором совмещены удобство и значительный технический потенциал.
