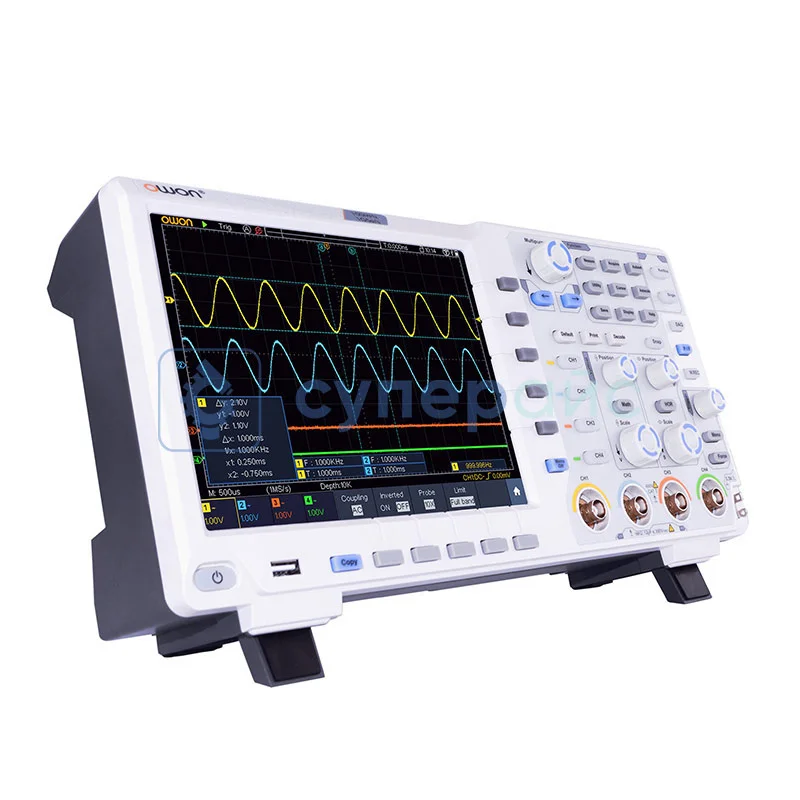

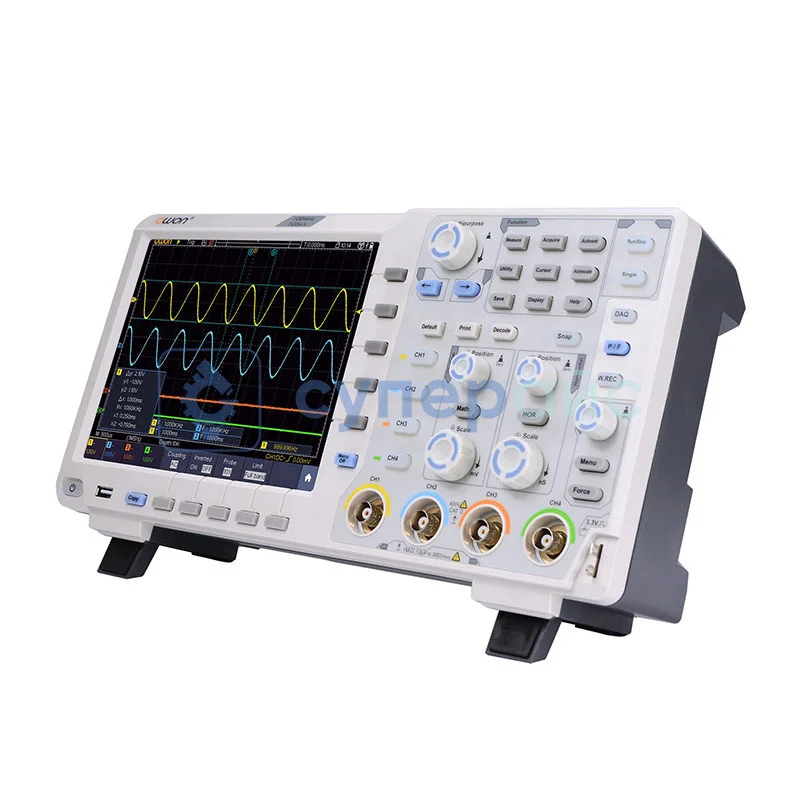

Осциллограф цифровой настольный OWON XDS3064AE
Код товара: 24481


Поддержка SCPI и LabVIEW
Количество каналов: 4
Полоса пропускания: 60 МГц
Частота дискретизации: 1 ГВыб / с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Поддержка SCPI и LabVIEW
Количество каналов: 4
Полоса пропускания: 60 МГц
Частота дискретизации: 1 ГВыб / с
Технические характеристики OWON XDS3064AE
Количество каналов | 4 |
Полоса пропускания | 60 МГц |
Частота дискретизации | 1 ГВыб / с |
Вертикальное разрешение | 14 бит |
Длина записи | 40М |
Частота обновления сигнала | 45 000 осциллограмм/с |
Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
Частота дискретизации | ± 2,5 ч / млн |
Вертикальная чувствительность | 1 мВ / дел - 10 В / дел (на входе) |
Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 |
Декодирование шин | I2C, SPI, RS232, CAN |
Режим триггера | автоматический, нормальный и одиночный |
Математические функции | +, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function |
Вертикальный диапазон |
± 2 В (1 мВ / дел - 50 мВ / дел); ± 20 В (100 мВ / дел - 1 В / дел); ± 200 В (2 В / дел - 10 В / дел) |
Поддержка SCPI и LabVIEW | есть |
Функция мультитриггера и декодирования шин | есть |
Общие характеристики | |
Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |

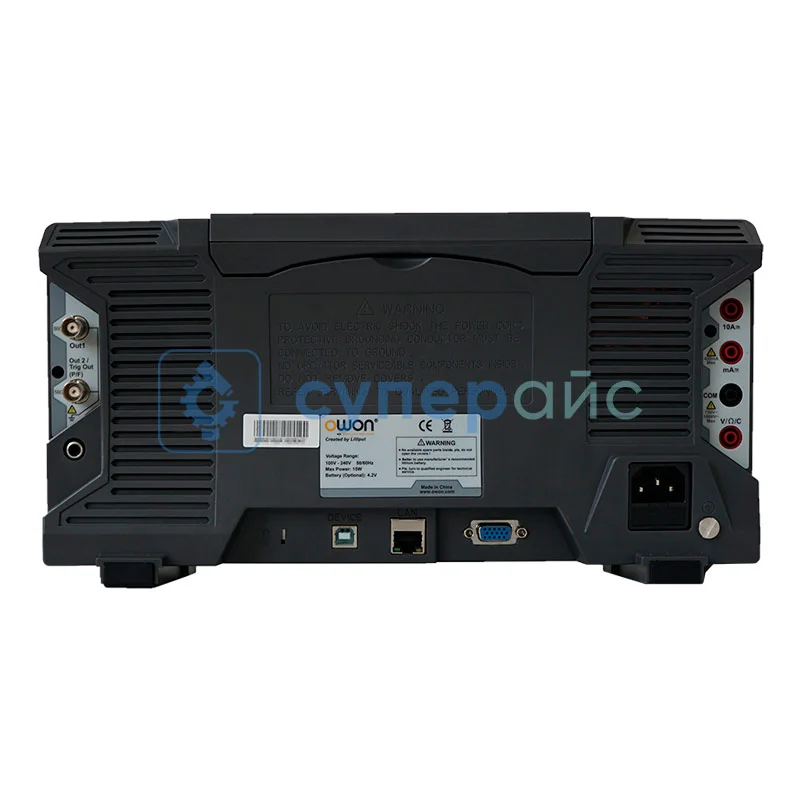

Интерфейс | USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA |
Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
Предохранитель | 2 А, класс Т, 250В |
Габариты изделия | 340 x 177 x 90 мм |
Габариты упаковки | 410 x 180 x 285 мм |
Вес брутто | 3,6 кг |

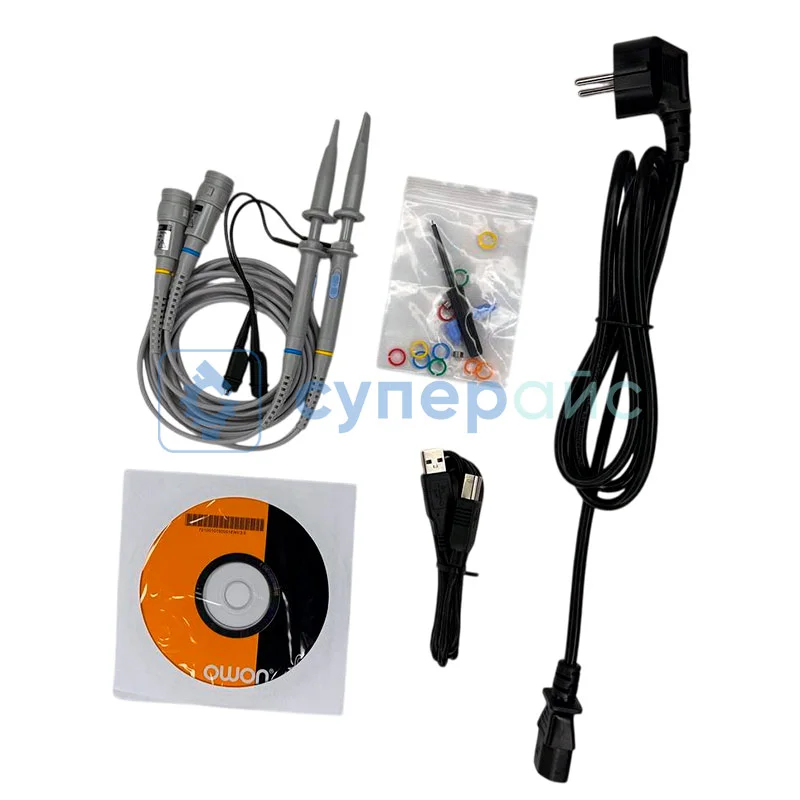

Комплектация |
осциллограф OWON XDS3064AE - 1 шт кабель питания - 1 шт; USB кабель - 1 шт; зонд - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт |
Обзорная таблица осциллографов OWON
Характеристики | XDS3064AE | XDS3064E |
Количество каналов | 4 | |
Полоса пропускания | 60 МГц | |
Частота дискретизации | 1 ГВыб / с | |
Вертикальное разрешение | 14 бит | 8 бит |
Длина записи | 40М | |
Частота обновления сигнала | 45 000 осциллограмм/с | |
Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 | |
Поддержка SCPI и LabVIEW | есть | |
Функция мультитриггера и декодирования шин | есть | |
Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 | |
Интерфейс | USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA |
OWON XDS3064AE: Мощный инструмент для точных измерений
Цифровой осциллограф OWON серии XDS3064AE представляет собой настольный осциллограф для профессиональной лабораторной работы и инженерных задач. С четырьмя аналоговыми каналами и полосой пропускания 60 МГц прибор предлагает высокую точность измерений и детальный анализ сложных сигналов. Устройство подходит для разработки, тестирования и ремонта электронной аппаратуры, цифровых схем и систем связи.
Преимущества модели:
- Высокая частота дискретизации 1 ГВыб/с для точного воспроизведения сигналов
- Большая длина записи 40 Мточек для детального анализа форм сигналов
- Расширенные возможности триггерной системы для захвата сложных событий
- Встроенные функции декодирования популярных протоколов (I2C, SPI, UART, CAN)
- Поддержка удаленного управления через интерфейсы USB, LAN и VGA
Настольный осциллограф XDS3064AE оснащен 8-дюймовым дисплеем высокого разрешения, который гарантирует четкое отображение измеряемых сигналов и упрощает работу с интерфейсом прибора. Большое количество каналов позволяет одновременно контролировать несколько сигналов, что ускоряет процесс диагностики и отладки сложных электронных систем.
Особенности применения:
- Анализ и диагностика цифровых схем
- Отладка электронных устройств и систем управления
- Исследование аналоговых и цифровых сигналов
- Работа с различными протоколами передачи данных
- Проведение лабораторных измерений и исследований
OWON XDS3064AE сочетает измерительные возможности, эргономичный дизайн и продуманный интерфейс. Прибор поддерживает удаленное управление через ПО и совместим с LabVIEW, что позволяет интегрировать его в автоматизированные измерительные комплексы. Благодаря своим техническим характеристикам и надежности, этот осциллограф станет инструментом для профессиональных инженеров, исследователей и технических специалистов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
