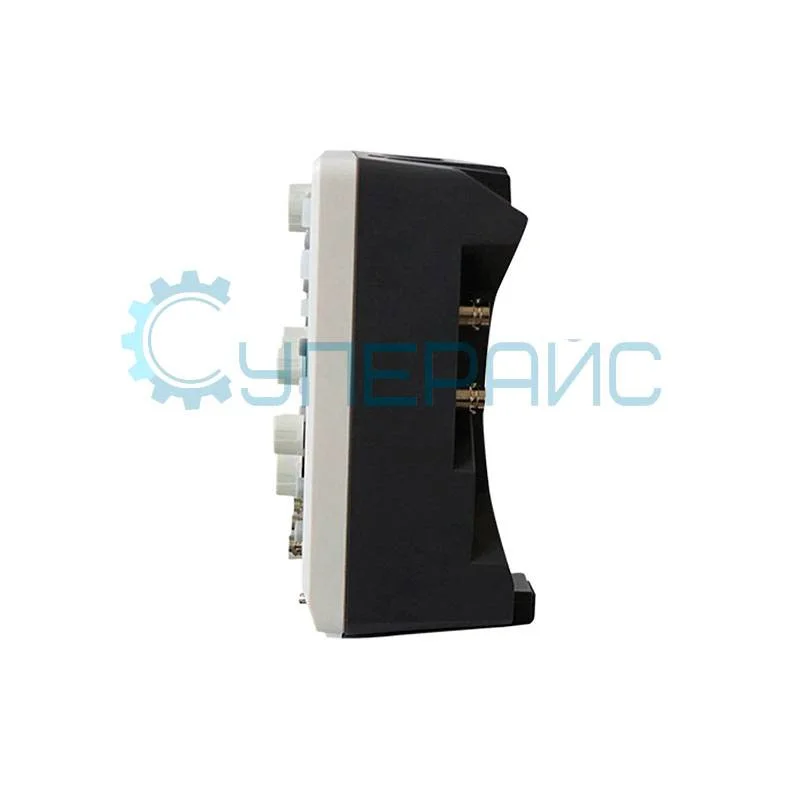

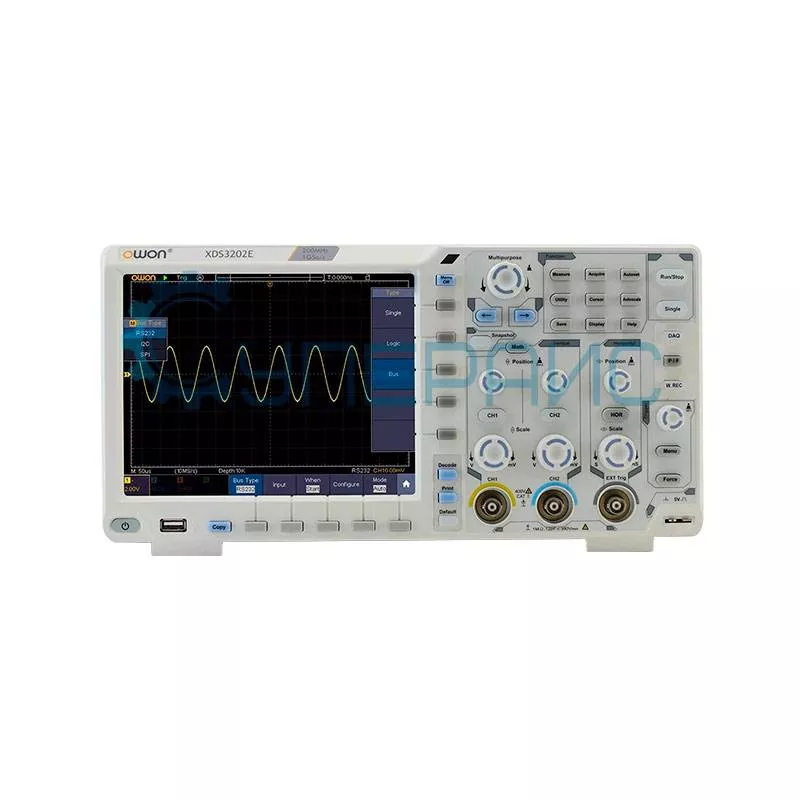

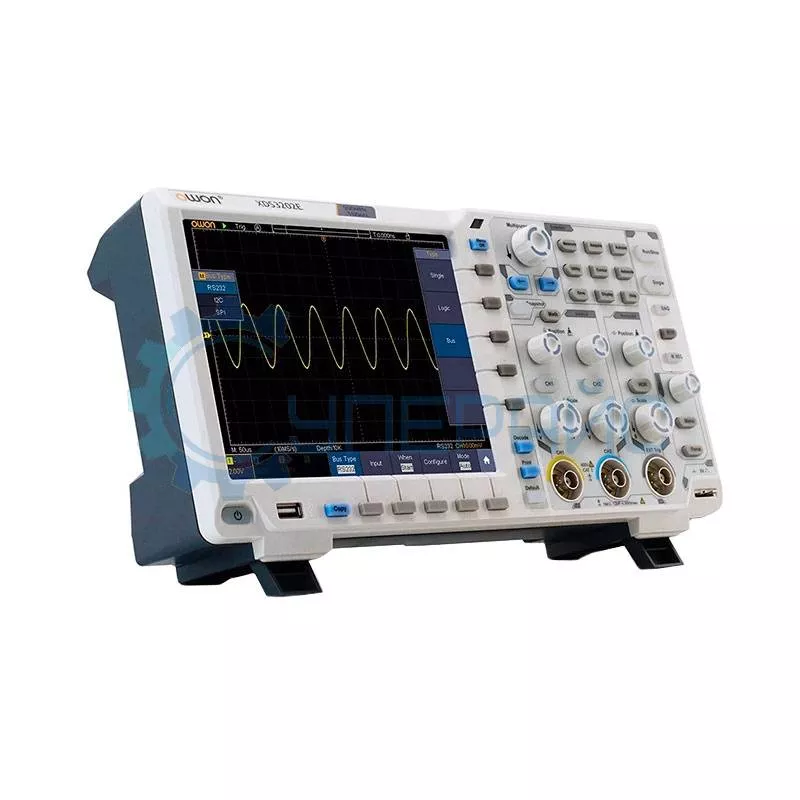

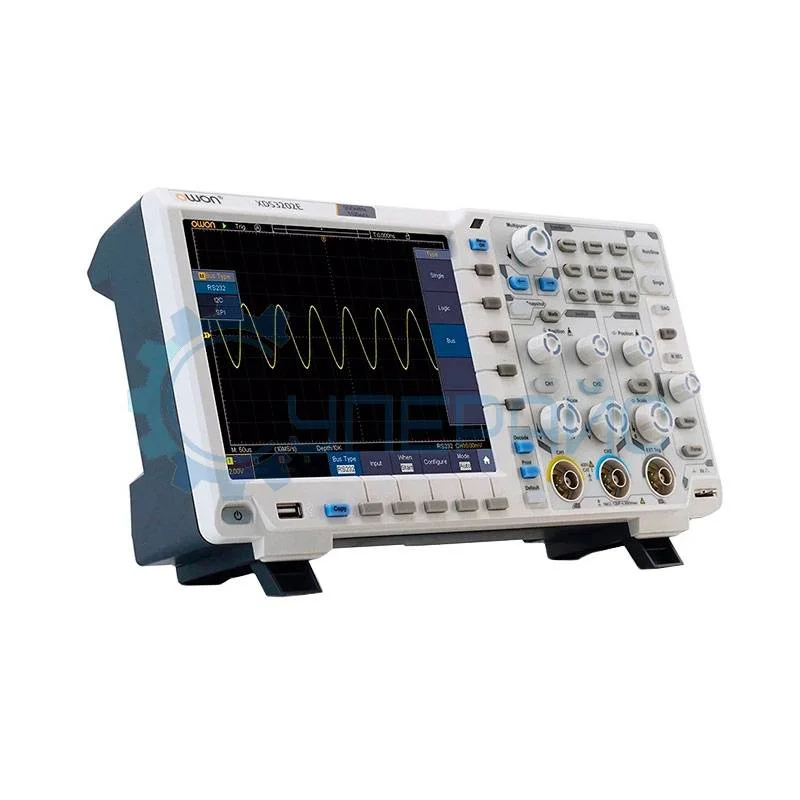

Двухканальный осциллограф OWON XDS3202E (2 канала, 200 МГц)
Код товара: 10869
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре 8 дюймов TFT LCD-экран
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 8 дюймов TFT LCD-экран
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Технические характеристики OWON XDS3202E
| Серия | XDS3000 |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб/с в одноканальном режиме 500 МВыб/с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 0,001 Х - 1000 Х |
| Максимальное входное напряжение | 1 МОм: ≤ 400 В |
| Ограничение полосы пропускания | 20 МГц |
| Канал-канальная изоляция |
50 Гц: 100:1 10 МГц: 40:1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х, х |
| Размер памяти | 40 Мб |
| Коэффициент развёртки | 1 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации |
0,05 Выб / с - 1 ГВыб / с в одноканальном режиме 0,05 Выб / с - 500 МВыб / с в двухканальном режиме |
| Точность | ± 1 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Время нарастания |
≤ 1,75 нс |
| Смещение | ± 2 В (1 мВ / дел - 50 мВ / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 2% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, рант, окно, тайм аут, логический, RS232, I2C, SPI |
| Диапазон уровня запуска триггера | CH1 ~ CH4: ± 5 делений от центра экрана |
| EXT: ± 2 В | |
| EXT/5: ± 10 В | |
| Точность уровня триггера | CH1 ~ CH4: ± 0,3 дел |
| EXT: ± (6 % от настройки + 10 мВ) | |
| EXT/5: ± (6 % от настройки + 50 мВ) | |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| Частота входного сигнала при 50 % уровене настройки | ≥ 50 Гц |
| Запуск по фронту | по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, = |
| отрицательный наклон >, <, = | |
| Диапазон удержания триггера |
30 нс ~ 10 с |
| Запуск по ранту | |
| Режим запуска | положительный наклон >, <, = |
| отрицательный наклон >, <, = | |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по окну | |
| Режим запуска | положительный, отрицательный |
| Положение триггера | вход, выход, время |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по длительности лимита времени | |
| Режим запуска | нарастающий, ниспадающий |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по N-фронту | |
| Режим запуска | нарастающий, ниспадающий |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Номер фронта | 1 - 128 |
| Запуск по логике | |
| Режим логики | AND, OR, XNOR, XOR |
| Режим ввода | H, L, X, нарастающий, ниспадающий |
| Режим вывода | Goes True, Goes False, Is True >, Is True <, Is True = |
| Запуск по RS232 | |
| Полярность | нормальная, инвертированная |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость передачи данных | обычная, пользовательская |
| Биты данных | 5 - 8 бит |
| Запуск по I2C | |
| Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data |
| Адресные биты | 7, 8, 10 бит |
| Диапазон адресов | 0 - 127, 0 - 255, 0 - 1023 |
| Длина байта | 1 - 5 |
| Запуск по SPI | |
| Условие запуска | тайм аут |
| Диапазон удержания триггера |
30 нс ~ 10 с |

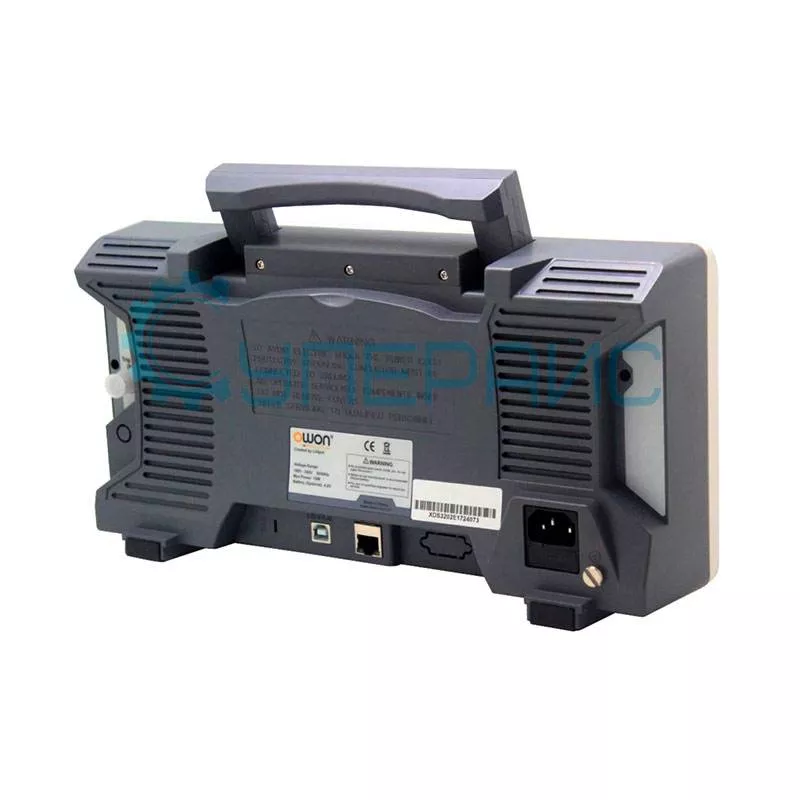

| Биты данных | 4 - 32 бит |
| Настройка линии передачи данных | H, L, X |
| Система измерения | |
| Курсорные измерения | △V, △T, △T & △V |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, максимальное, минимальное, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, задержка A → B, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и область цикла |
| Математические функции | ＋, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательская функция, цифровой фильтр (низкие частоты, высокие частоты, полоса пропускания, отклонение полосы) |
| Хранение формы волны | 100 форм |
| Общие характеристики | |
| Тип дисплея | 8 дюймов TFT LCD-экран, 800 x 600, 65536 цветов |
| Питание | 100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 24 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Рабочая температура | 0 - 40 °С |
| Температура хранения | -20 - 60 °С |
| Относительная влажность | < 90% |
| Высотность | рабочая: 3000 м |
| хранения: 15000 м | |
| Интерфейс передачи данных | USB, LAN |
| Частотомер | есть |
| Метод охлаждения | естественная конвекция |
| Габариты | 410 x 180 x 285 мм |
| Вес нетто | 2,8 кг |
| Вес брутто | 3,45 кг |
| Комплектация |

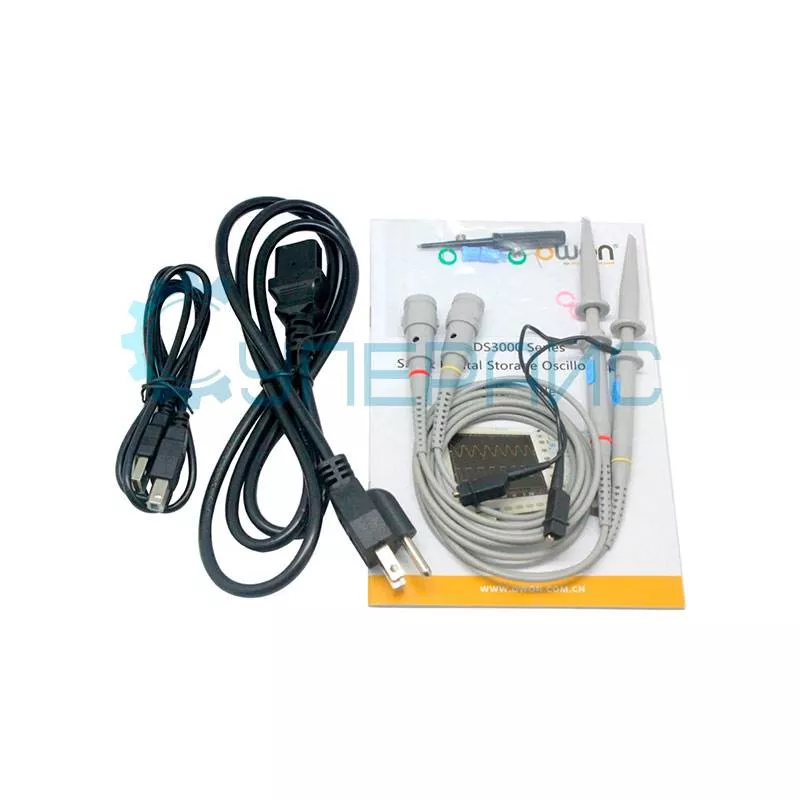

цифровой осциллограф OWON XDS3202E - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
Цифровой осциллограф OWON XDS3202E: точность для анализа высокоскоростных сигналов

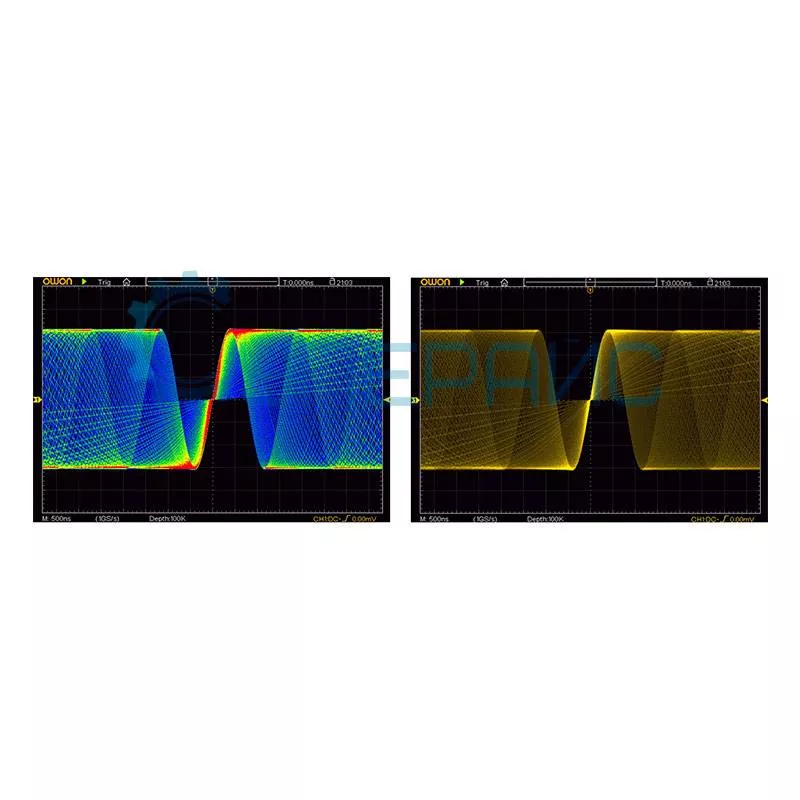

OWON XDS3202E — прибор для анализа аналоговых и цифровых сигналов в электронике, телекоммуникациях и промышленной автоматизации. Его ключевая особенность — высокая скорость обновления (75 000 осциллограмм/с), что позволяет захватывать даже кратковременные аномалии в цепях.
Преимущества OWON XDS 3202E
- Глубокая память 40 Мб — длительная запись сигналов без потери детализации.

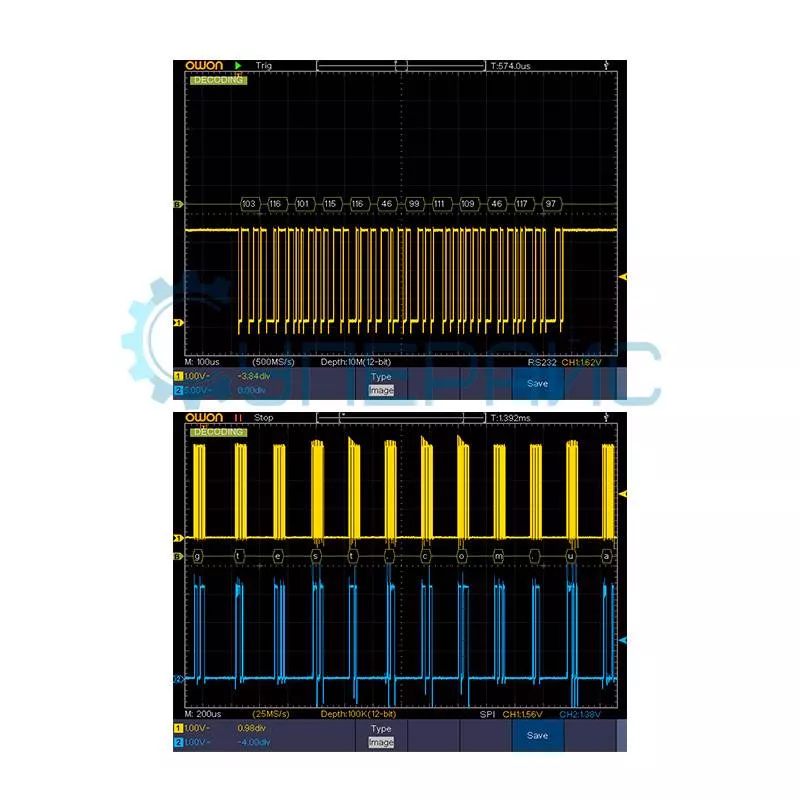

- Расширенные триггеры — запуск по протоколам (I²C, SPI, RS-232), фронтам, длительности импульсов.
- 8-дюймовый TFT-экран с разрешением 800×600 для четкой визуализации данных.
- Совместимость с ПО — сохранение и анализ осциллограмм через USB/LAN.
Цифровой осциллограф обеспечивает вертикальное разрешение 8 бит и время нарастания ≤1,75 нс, что критично для работы с высокочастотными компонентами, такими как тактовые генераторы или RFID-модули. Функция математической обработки (FFT, интеграция, дифференцирование) помогает выявлять гармоники, шумы и искажения в сигналах. Например, при диагностике импульсных блоков питания можно одновременно отслеживать выходное напряжение и ток, используя оба канала.
Широкая полоса пропускания 200 МГц делает устройство подходящим для анализа сигналов в системах связи (Wi-Fi, Bluetooth) и цифровых шинах (PCIe, USB). Встроенный частотомер с точностью до 6 знаков упрощает калибровку генераторов, а режим маскирующего тестирования (Pass/Fail) автоматически проверяет соответствие параметров заданным допускам.
Применение в промышленности и образовании
- Разработка электроники: отладка микроконтроллеров, проверка ЦАП/АЦП.
- Телекоммуникации: анализ модуляции в радиоканалах.
- Образование: демонстрация принципов обработки сигналов на лабораторных работах.
Осциллограф поддерживает интерфейсы USB и LAN для интеграции в автоматизированные системы. Например, при тестировании партии плат можно запрограммировать последовательность измерений и экспортировать данные в Excel.
Комплектация включает пробники, кабели и ПО для ПК. OWON XDS 3202E — это инструмент, который сочетает мощность, точность и эргономику, делая его незаменимым для задач, где важна детализация и скорость.
Обзорная таблица осциллографов OWON
| Характеристики | XDS3204E | XDS3202E с VGA выходом | XDS3202E |
| Количество каналов | 4 | 2 | 2 |
| Полоса пропускания | 200 МГц | ||
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ | ||
| Коэффициент затухания датчика | 0,001 Х - 1000 Х | ||
| Максимальное входное напряжение | 1 МОм: ≤ 300 В | ||
| Ограничение полосы пропускания | 20 МГц | ||
| Время задержки между каналами | 150 пс | ||
| Дисплей | 8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов | ||
| Интерфейс передачи данных | USB, LAN | USB, LAN, VGA | USB, LAN |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
