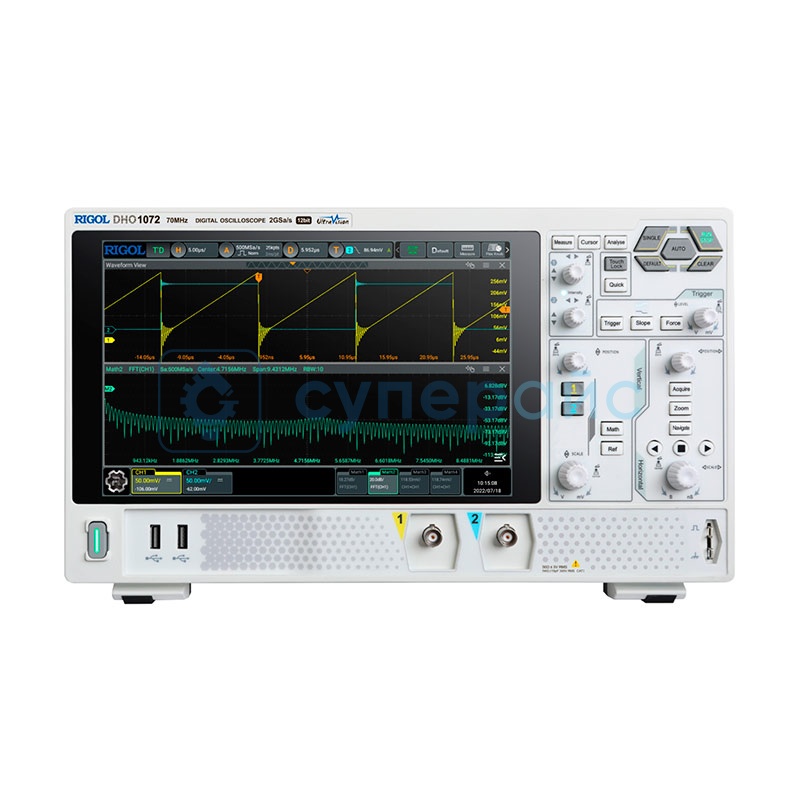

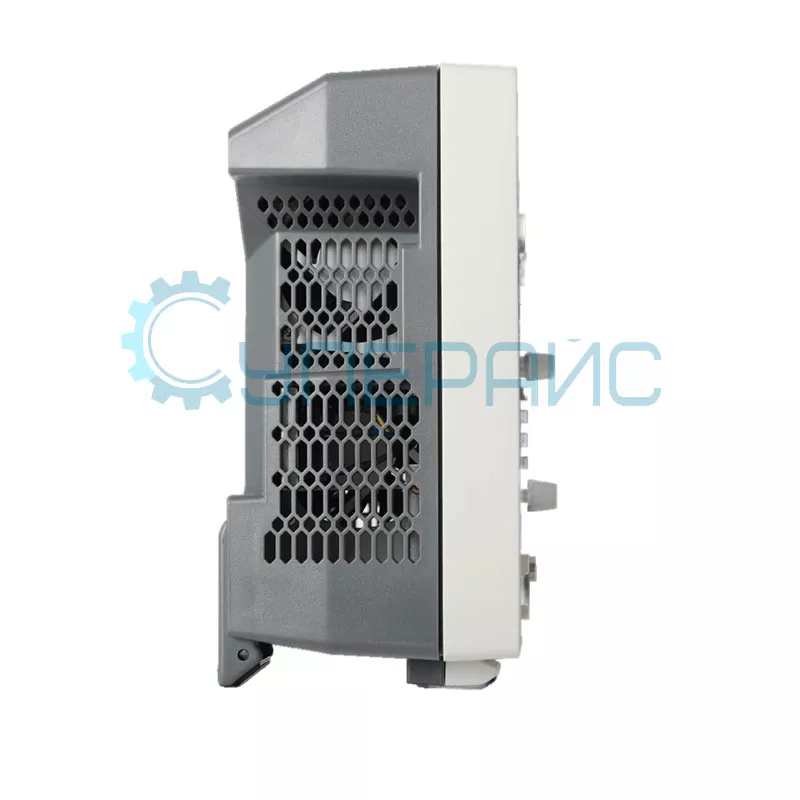

Запоминающий осциллограф RIGOL DHO1072 (2 канала х 70 МГц)
83 999 ₽
83 999 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
18464
Модель (серия)
DHO1072
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DHO1072
Артикул (код товара)
18464
Модель (серия)
DHO1072
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
Parallel
UART
I²C
SPI
LIN
CAN
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Мультиметр
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов
Вес (кг)
3,8
Показать больше
Показать меньше
Описание RIGOL DHO1072
Технические характеристики RIGOL DHO1072
| Серия | DHO1000 |
| Полоса пропускания | 70 МГц |
| Количество каналов | 2 + EXT |
| Частота дискретизации |
2 ГВыб / с в одноканальном режиме 1 ГВыб / с в двухканальном режиме |
| Глубина памяти |
50 Мб в одноканальном режиме 25 Мб в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 19 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X |
| Максимальное входное напряжение | 300 Vrms CAT I |
| Скорость захвата осциллограмм | ≤ 50000 осц./с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 1,5 ppm |
| Коэффициент развёртки | 2 нс / дел ~ 1000 с / дел |
| Режимы | YT, XY, SCAN, ROLL |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 500 мкВ / дел ~ 10 В / дел |
| Время нарастания | ≤ 5 нс |
| Диапазон вертикального смещения |
500 мкВ / дел - 65 мВ / дел, ± 1 В 65 мВ / дел - 270 мВ / дел, ± 10 В 270 мВ / дел - 2,75 мВ / дел, ± 20 В 2,75 мВ / дел - 10 В / дел, ± 100 В |
| Динамический диапазон | ± 4 дел |
| Точность усиления постоянного тока | ± 2% |
| Точность смещения постоянного тока |
≤ 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами | ≥100:1 |
| Система синхронизации | |
| Режимы триггера | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 0,5 дел (≥ 50 мВ / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH2 |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
| Источник запуска | CH1 - CH2 |
| Запуск по скорости нарастания | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH2 |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH2 |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | CH1 - CH2 |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала <>, вне интервала >< |
| Источник запуска | CH1 - CH2 |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | CH1 - CH2 |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | CH1 - CH2 |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | CH1 - CH2 |
| Запуск по задержке | |
| Тип фронта | нарастающий, спадающий |
| Условия задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | CH1 - CH2 |
| Запуск Установка / Удержание | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | CH1 - CH2 |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH2 |
| Запуск RS232/UART | |
| Источник запуска | CH1 - CH2 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/с |
| Запуск I2C | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address&Data |
| Источник запуска | CH1 - CH2 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Запуск SPI | |
| Источник запуска | CH1 - CH2 |
| Условие | CS, TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Запуск CAN | |
| Источник запуска | CH1 - CH2 |
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Скорость | до 5 Мбит/с |
| Запуск LIN | |
| Условие запуска | Sync, ID, Data (длина задается), Data&ID, Wakeup, Sleep, Error |
| Скорость | до 20 Мбит/сек |
| Источник запуска | CH1 - CH2 |
| Система измерения | |
| Курсорные измерения |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate, Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
| Частотомер | встроенный, 3/6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Вольтметр | |
| Источник | CH1 - CH2 |
| Функции измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | 4 бита |
| Частотомер | |
| Источник | CH1 - CH2 |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 3/6 бит |
| Общие характеристики | |
| Тип дисплея | 10,1 дюймов, 1280 x 800 |
| Питание | 100-240 В, 50-60 Гц, < 400 Вт |
| Предохранитель | 3,15 A, T тип, 250 В |
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN, LIN |
| Интерфейс передачи данных | USB, LAN, HDMI, AUX |
| Габариты упаковки | 455 х 332 х 235 мм |
| Вес нетто | 3,8 кг |
| Вес брутто | 5,1 кг |
| Комплектация |
осциллограф RIGOL DHO1072 - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт |
| Совместимость |
Пробник токовый RIGOL RP1002C Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный RIGOL RP1100D |
Обзорная таблица осциллографов RIGOL DHO1000
| Характеристики | DHO1072 | DHO1074 | DHO1102 | DHO1104 | DHO1202 | DHO1204 |
| Полоса пропускания | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 200 МГц | 200 МГц |
| Количество каналов | 2+EXT | 4+EXT | 2+EXT | 4 | 2 | 4 |
| Частота дискретизации | 2 ГВыб/с (1 ГВыб/с на канал) | 2 ГВыб/с (1 ГВыб/с на канал) | 2 ГВыб/с (1 ГВыб/с на канал) | |||
| Глубина памяти | 50 Мб (25 Мб на канал) | 50 Мб (25 Мб на канал) | 50 Мб (25 Мб на канал) | |||
| Вертикальное разрешение | 12 бит | |||||
| Вертикальная развёртка | 500 мкВ/дел - 10 В/дел | |||||
| Время нарастания | ≤ 5 нс | ≤ 5 нс | ≤ 3,5 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс |
| Тип дисплея | 10,1 дюймов, 1280 x 800 | |||||
| Интерфейс передачи данных | USB, LAN, HDMI, AUX | |||||
| Декодирование сигналов шин | Parallel, RS232/UART, I²C, SPI, CAN, LIN | |||||
Многофункциональный осциллограф RIGOL DHO1072
Осциллографы цифровые rigol DHO1072 предназначены для измерения и анализа электрических сигналов. Двухканальный осциллограф помогает одновременно исследовать два независимых сигнала, что ускоряет диагностику электронных схем. Такая конфигурация даёт возможность сравнивать входные и выходные сигналы устройств.
Полоса пропускания 70 МГц определяет максимальную частоту сигналов, которые прибор точно воспроизводит. Такой диапазон подходит для работы с цифровыми схемами, радиочастотными устройствами средней сложности. Частота дискретизации 2 ГВыб/с обуславливает детальность записи быстрых переходных процессов.
Технические характеристики измерительного тракта:
- два канала расширяют аналитический функционал прибора;
- высокая частота дискретизации сохраняет форму быстрых сигналов;
- широкая полоса пропускания охватывает диапазоны, необходимые для выполнения многих практических задач.
Глубина памяти 50 Мб в одноканальном режиме даёт записывать длительные процессы с высоким разрешением. В двухканальном режиме объем составляет 25 Мб на канал, ввиду чего сохраняется детальность при работе с двумя сигналами. Это помогает анализировать медленные процессы или редкие события.
Сфера применения осциллографа:
- диагностика состояния электронного оборудования;
- создание и тестирование цифровых устройств;
- поддержание работоспособности промышленной автоматики;
- практика в технических учебных заведениях.
Документация и ПО RIGOL DHO1072
Название
Язык
Версия
Размер и тип
Краткое руководство пользователя осциллографов RIGOL серии DHO1000
Язык:
Русский
Размер и тип:
717 КБ,
pdf
Руководство пользователя для осциллографа RIGOL DHO1072
Язык:
Английский
Размер и тип:
622 КБ,
PDF
