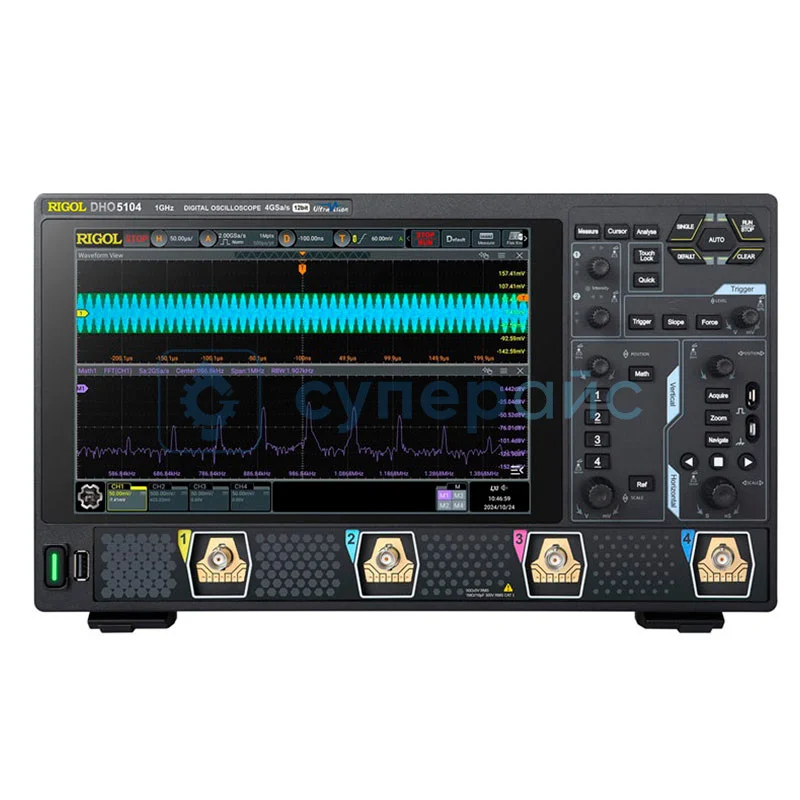

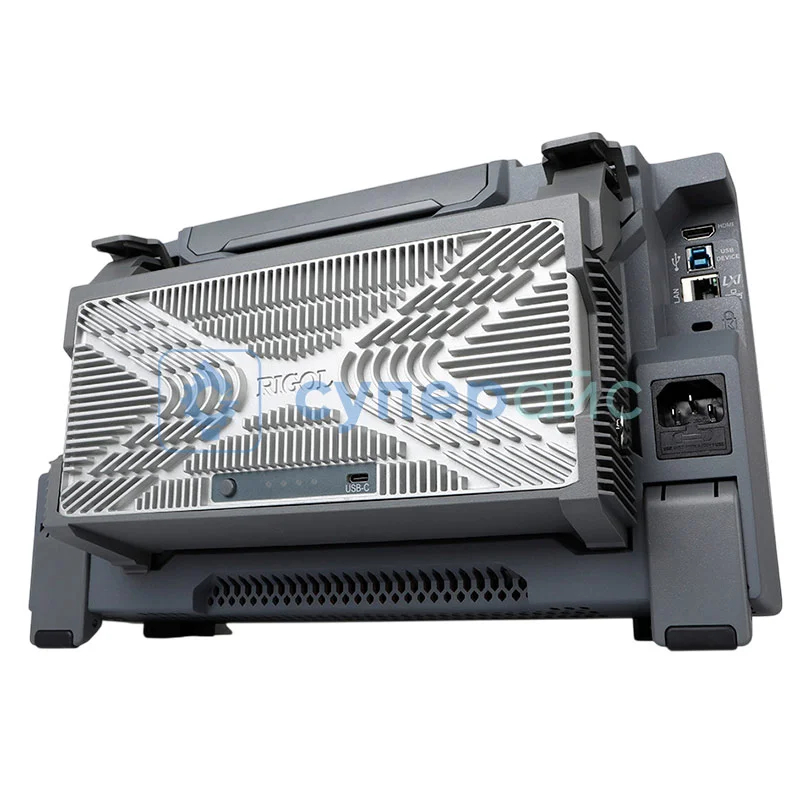

Профессиональный осциллограф Rigol DHO5104
1 146 010 ₽
1 146 010 ₽
включая НДС: %
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
Модель (серия)
DHO5104
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Rigol DHO5104
Общие данные
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
BNC
LAN
HDMI
BNC
Применение
Проектирование, отладка и ремонт электронных устройств
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Декодирование сигналов шин
RS232
UART
I²C
SPI
Parallel
UART
I²C
SPI
Parallel
Описание Rigol DHO5104
Технические характеристики Rigol DHO5104
| Полоса пропускания | 1 ГГц |
| Макс. частота дискретизации | 4 Гвыб/с |
| Время нарастания | ≤450 пс |
| Количество каналов |
4 аналоговых каналов 1 вход внешнего запуска |
| Макс. скорость захвата осциллограмм |
200 000 осц./сек (режим Vector) 1 000 000 осц./сек (режим UltraAcquire) |
| Режим регистрации |
обычный пиковый детектор: 1,6 нс усреднение (2, 4, 8, 16…65536 выборок) |
| Глубина записи |
500 Мб - 1 и 3 канала 250 Мб - 6 каналов |
| Вертикальная система | |
| Аналоговые каналы | |
| Связь по входу | DC, AC,GND (земля) |
| Входное сопротивление | 1 MОм ±1 %, 50 MОм ±1 % |
| Входная ёмкость | 19 пФ ± 3 пФ |
| Настройка затухания пробника |
0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение |
1 МОм: CAT I 300 В rms, 400 В ПИК (DC+AC rms) 50 Ом: 5 В rms |
| Вертикальное разрешение | 12 бит |
| Эффективные разрешение (ENOB) | > 8 бит |
| Вертикальная чувствительность |
1 МОм: от 100 мкВ/дел до 10 В/дел 50 Ом: от 100 мкВ/дел до 1 В/дел |
| Диапазон смещения по постоянному току |
1 МОм: ± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤260 мВ/дел) ± 20 В (>270 мВ/дел, ≤2,75 В/дел) ± 100 В (>2,75 В/дел, ≤10 В/дел) 50 Ом: ±1 В (≥1 мВ/дел, ≤135 мВ/дел) ±4 В (>135 мВ/дел) |
| Динамический диапазон | ±4 дел (12 бит) |
| Ограничение полосы пропускания | 20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности |
| Точность усиления постоянного тока |
1% (< 5 мВ) 2% (≥ 5 мВ) |
| Точность смещения постоянного тока |
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
| Изоляция между каналами |
≥100:1 (от постоянного тока до 500 МГц) ≥30:1 (> 500 МГц) |
| Максимальное статическое напряжение на входном разъёме | ±8 кВ |
| Цифровые каналы | |
| Количество входных каналов | 16 (DO-D15), 4 группы каналов по 4 канала в каждой, в том числе: D0~D3, D4~D7, D8~D11, D12~D15 |
| Диапазон пороговых уровней | ±15,0 В с шагом 10 мВ |
| Точность установки пороговых уровней | ± (100 мВ+3% от порогового значения) |
| Виды пороговых уровней | ТТЛ (1,4 В), КМОП5.0(2,5 В), КМОП3.3(1,65 В), КМОП2.5(1,25 В), CMOS1.8(0,9 В), ECL (-1,3 В), PECL (3,7 В), LVDS(1,2 В), 0,0 В, определяемая пользователем (4 канала с набором регулируемых порогов) |
| Максимальное входное напряжение | ±40 В пиковое CAT I; мгновенное перенапряжение 800 Впик; |
| Максимальный входной динамический диапазон | ±10 В + порог |
| Минимальный размах напряжения | 500 мВ пик-пик |
| Входное сопротивление | ~ 101 кОм |
| Нагрузка пробника | ~ 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная система | |
| Диапазон временной развертки | От 500 пс/дел до 500 с/дел точная настройка |
| Временное разрешение | 100 пс |
| Точность временной развертки | ±1,5 ppm ± 1 ppm/год |
| Диапазон задержки временной развертки |
перед запуском: -5 дел после запуска: макс. 1 с или 100 дел |
| Точность измерения приращения временной развертки | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс |
| Коррекция межканального смещения | ±100 нс, точность ±1 пс |
| Задержка между каналами | ≤500 пс |
| Горизонтальная развёртка | YT – по умолчанию XY – 1/2/3/4/5/6/7/8 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел |
| Система сбора данных | |
| Обнаружение гличтей, пиковых выбросов | до 500 пс |
| Скорость захвата и записи сигналов | до 1 000 000 осц/с |
| Скорость захвата сигналов в векторном режиме | ≤200 000 осц/с |
| Система запуска | |
| Источник сигнала запуска | Аналоговые каналы (1 – 6), внешний вход, питающая сеть переменного тока |
| Режим запуска | Автоматический, нормальный, одиночный |
| Тип связи | AC, DC, для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Шумоподавление | Добавляет гистерезис в цепь триггера (только внутренний триггер) |
| Диапазон удержания | От 8 нс до 10 с |
| Полоса пропускания системы запуска | |
| Внутренний источник запуска | полоса пропускания аналоговых входов |
| Внешний вход запуска | 200 МГц |
| Чувствительность системы запуска | |
| Внутренний источник запуска |
0,5 деления; ≥50 мВ/дел 0,7 деления, при включённом шумоподавлении |
| Внешний вход запуска |
200 мВ (пик-пик) (DC – 100 МГц) 500 мВ (пик-пик) (100 МГц – 200 МГц) |
| Импеданс внешнего входа запуска | 1 МОм ±1%, BNC разъем |
| Джиттер триггера | ≤ 1 нс rms |
| Диапазон установки порога срабатывания запуска | |
| Внутренний источник запуска | ± 5 делений от центра экрана |
| Внешний вход запуска | ± 5 В |
| Питающая сеть переменного тока | 40% - 60 % |
| Типы запуска | по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN |
| Поиск и навигация | |
| Тип | фронт, ширина импульса |
| Источник | аналоговый канал |
| Отображение результатов | событие просматриваются или экспортируется во внешнюю/внутреннюю память |
| Навигация |
по времени: просмотр полученных сигналов в хронологическом порядке. по событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска. по сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки. |
| Изменение формы сигнала | |
| Курсор | |
| Количество курсоров | 2 пары курсоров по осям X и Y |
| Функции ручного режима |
отклонение напряжения между курсорами (ΔY) отклонение по времени между курсорами (ΔX) обратная величина ΔX (Гц) (1/ΔX) |
| Функции режима отслеживания |
фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y |
| Автоматизированное измерение | позволяет отображать курсор во время автоматического измерения |
| Режим XY | измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY |
| Автоматическое измерение | |
| Количество измерений | 41 (в том числе до 14 измерений могут отображаться одновременно на экране). |
| Источник измерения | CH1 - CH8, Math1 - Math 4 |
| Диапазон измерений | основной вид, увеличение. |
| Измерения | отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно |
| Вертикальные измерения | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока |
| Горизонтальные измерения | период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+скорость нарастания и -скорость нарастания |
| Другие измерения | задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) |
| Статистика |
элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт устанавливаемое статистическое время |
| Математическая обработка сигналов | |
| Количество математических функций | отображает 4 математические функции одновременно |
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop |
| БПФ | |
| Размер записи | до 1 Mточек |
| Тип окна | прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. |
| Поиск по пиковым значениям | максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
| Анализ осциллограмм | |
| Запись сигналов | до 500 000 сегментов сигналов |
| Тест «Годен/Не годен» | есть |
| Цветовая гамма | цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
| Автоматическое мастабирование | минимального напряжения более 10 мВ p-p, рабочий цикл более 1% и частоты более 35 Гц |
| Последовательное декодирование | |
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов |
| Тип декодируемых каналов | Parallel, RS232/UART, I²C, SPI |
| Цифровой вольтметр | |
| Источник | аналоговые каналы |
| Разрядов | 4 бита, измерение напряжения постоянного и переменного тока |
| Функции вольтметра |
измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока измерение среднеквадратичного значения напряжения переменного тока |
| Частотомер | |
| Источник | любой аналоговый канал, EXT |
| Разрешение | 3 - 6 бит, пользовательская |
| Частота | от 0 до 500 МГц |
| Функция измерения | частота. период, счет импульсов |
| Сумматор | 48-бит |
| Поддержка формата команд | SCPI |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый сенсорный дисплей с сенсорным управлением, 1280 х 800 пикселей, формат 16:9 |
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали |
| Яркость | 256 уровней интенсивности (LCD, HDMI) |
| Процессор | Cortex-A72, 1,8 ГГц, Cortex-A53 1,4 ГГц шесть ядер |
| Объем памяти | 4 ГБ RAM |
| Операционная система | Android |
| Внутренняя энергонезависимая память | 128 Гб |
| Интерфейсы связи |
USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control Выход триггера AUX: BNC на задней панели Видеовыход: HDMI 1.4 Вход/выход частоты опорного генератора: 10 МГц ± 10 ppm Выход меандра (калибровка пробников): 1 кГц, амплитуда 0–3 В, прямоугольный сигнал |
| Напряжение и сила тока сети питания | 100 В – 240 В, 50 – 60 Гц |
| Максимальная потребляемая мощность | 350 ВА |
| Диапазон рабочих температур | 0 - 55°C |
| Диапазон температур хранения | -30 - 60°C |
| Габаритные размеры | 335 х 235 х 154 мм |
| Высота для монтажа в измерительную стойку | 5 U |
| Вес | 5,3 кг |
| Комплектация |
осциллограф Rigol DHO5104 – 1 шт сетевой шнур питания – 1 шт кабель USB – 1 шт пассивный пробник RP3500A (500 МГц, 10Х) – 4 шт |
