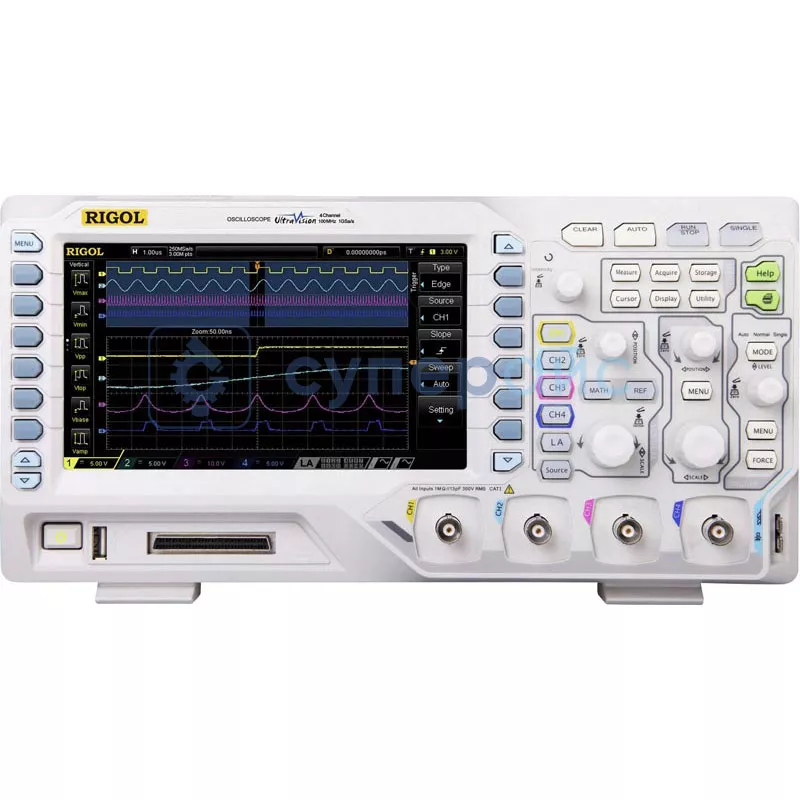

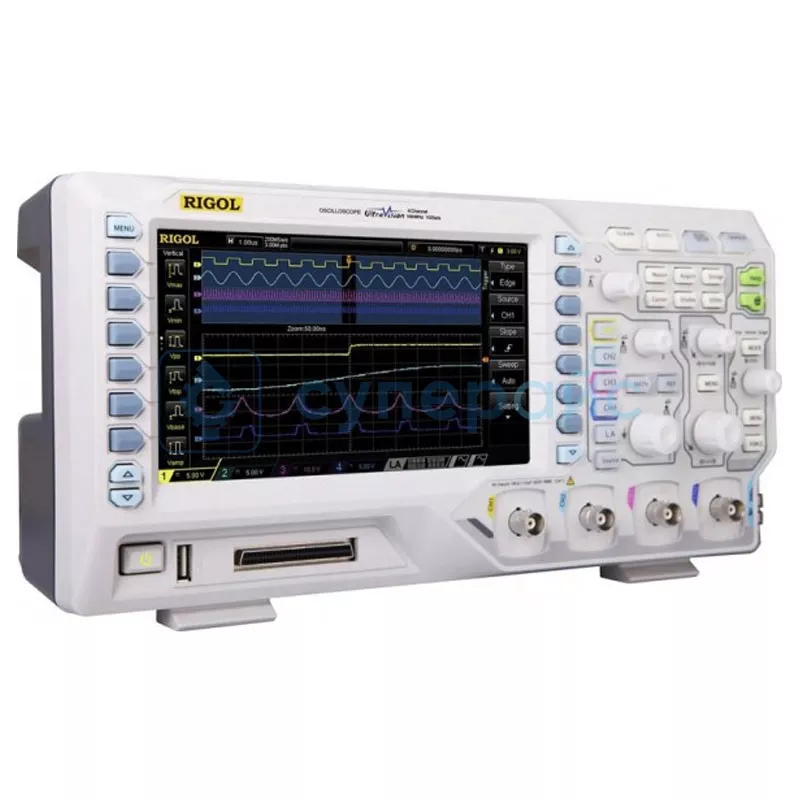

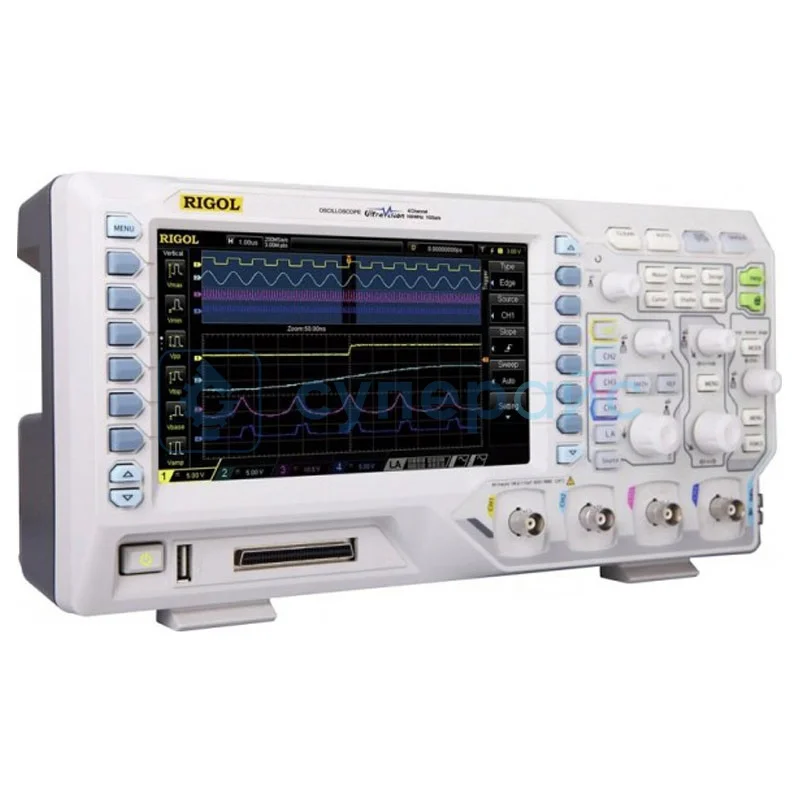

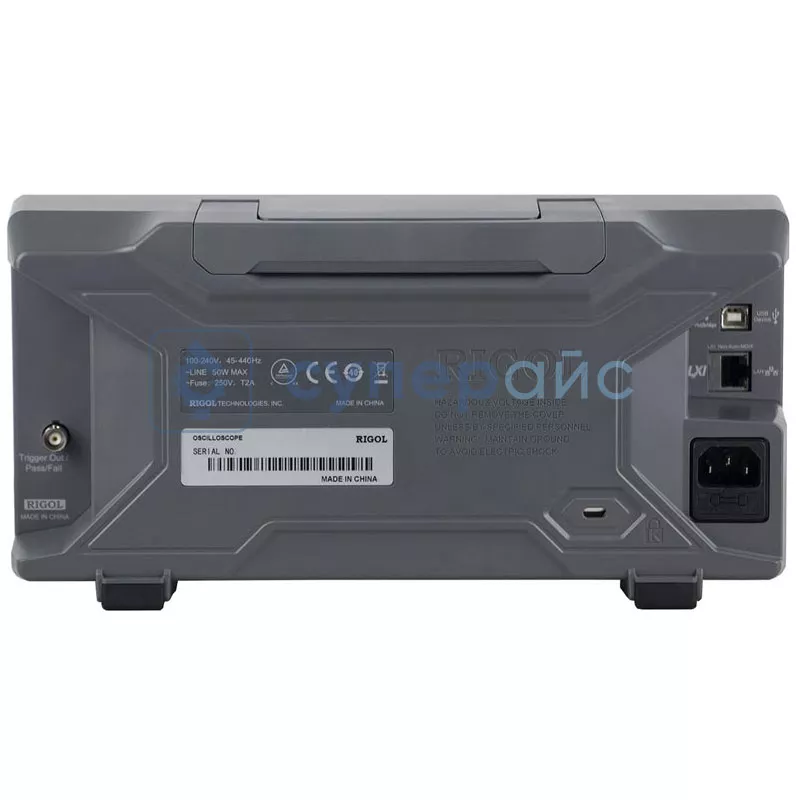

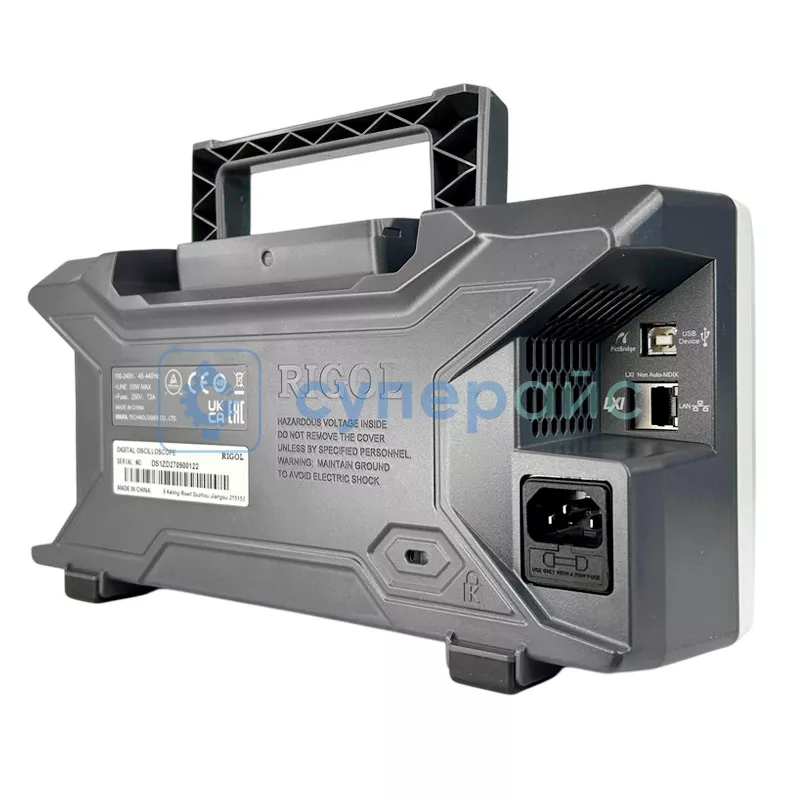

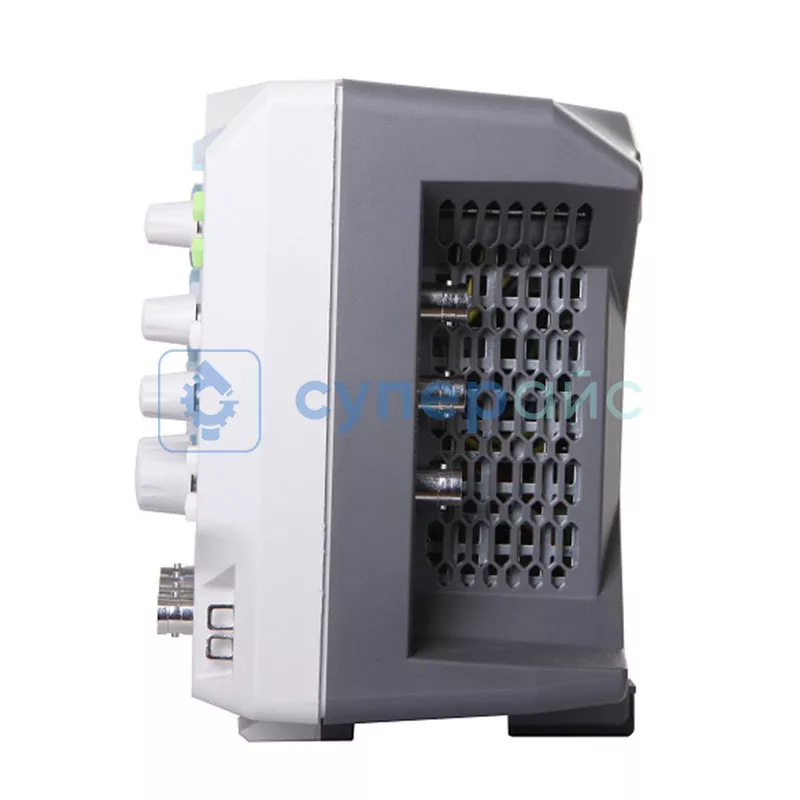

Осциллограф настольный RIGOL DS1074Z-S Plus
Код товара: 22393
Гарантия 12 месяцев
О товаре Встроенный 2-канальный генератор
Количество каналов: 4 аналоговых
Полоса пропускания: 70 МГц
Частота дискретизации: 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (три/четырехканальный)
85 594 руб.
85 594 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный 2-канальный генератор
Количество каналов: 4 аналоговых
Полоса пропускания: 70 МГц
Частота дискретизации: 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (три/четырехканальный)
Технические характеристики RIGOL DS1074Z-S Plus
| Полоса пропускания | 70 МГц |
| Максимальная частота дискретизации | 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (три/четырехканальный) |
| Количество каналов | 4 аналоговых |
| Макс. глубина памяти | 24 Мбит (одноканальный), 12 Мбит (двухканальный), 6 Мбит (3/4-канальный) |
| Макс. скорость захвата осциллограмм | ≥ 30000 осц./сек |
| Аппаратные функции записи и воспроизведения сигналов в реальном времени | до 60 000 кадров |
| Встроенный 2-канальный источник 25 МГц | есть |
| Образец | |
| Режим | образец в реальном времени |
| Образец в реальном времени | 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (три/четырехканальный) |
| Пиковое обнаружение | 4 нс |
| Усреднение | после того, как все каналы завершают N выборок одновременно, N может быть 2, 4, 8, 16, 32, 64, 128, 256, 512 или 1024 |
| Разрешение | 12 бит (макс.) |
| Интерполяция | Sin(x)/x (необязательно) |
| Вертикальное разрешение | 8 бит |
| Глубина памяти | 24 Мбит (одноканальный), 12 Мбит (двухканальный), 6 Мбит (3/4-канальный) |
| Вход | |
| Количество каналов | 2 |
| Входная связь | постоянный ток, переменный ток или земля |
| Входное сопротивление | (1 МОм ± 1 %) / (15 пФ ± 3 пФ) |
| Затухание зонда | от 0,01X до 1000X, с шагом 1 - 2 - 5 |
| Максимальное входное напряжение | CAT I 300 В (среднеквадратичное значение), CAT II 100 В (среднеквадратичное значение), переходное перенапряжение 1000 В (пик) |
| Горизонтальная система | |
| Масштаб временной развертки | от 5 нс/дел до 50 с/дел |
| Максимальная длина записи | 24 миллиона точек |
| Точность временной шкалы | ≤ ± 25 частей на миллион |
| Временное смещение | ≤ ± 5 частей на миллион / год |
| Режимы временной развертки | YT, XY, Roll |
| Количество X-Y | 1 |
| Захват формы сигнала | 30 000 осциллограмм / с (отображение точек) |
| Смещение нуля | ± 0,5 дел х минимальная шкала временной развертки |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | от постоянного тока до 100 МГц |
| Пропускная способность | от постоянного тока до 100 МГц |
| Вертикальное разрешение | 8 бит |
| Вертикальный масштаб | от 1 мВ/дел до 10 В/дел |
| Диапазон смещения |
от 1 мВ / дел до 499 мВ / дел: ± 2 В; от 500 мВ / дел до 10 В / дел: ± 100 В |
| Ограничение пропускной способности | 20 МГц |
| Ответная низкая частота | ≤5 Гц (на BNC) |
| Расчетное повышение | 5 нс |
| Точность усиления постоянного тока |
< 10 мВ: ± 4 % полной шкалы; ≥ 10 мВ: ± 3 % полной шкалы |
| Точность смещения постоянного тока | ± 0,1 дел. ± 2 мВ ± 1 % значения смещения |
| Изоляция между каналами | от постоянного тока до максимальной полосы пропускания: > 40 дБ |
| Триггер | |
| Диапазон уровней триггера | внутренний: ± 5 дел от центра экрана |
| Режим триггера | авто, нормальный, одиночный |
| Диапазон удержания | от 16 нс до 10 с |
| Высокая / низкая частота | 75 кГц |
| Чувствительность триггера |
1,0 дел (ниже 5 мВ или включено подавление шума); 0,3 дел (выше 5 мВ и подавление шума отключено) |
| Краевой триггер | |
| Тип края | рост, падение, рост / падение |
| Импульсный триггер | |
| Состояние пульса |
положительная ширина импульса (больше, меньше, в пределах указанного интервала); отрицательная ширина импульса (больше, меньше, в пределах указанного интервала) |
| Ширина импульса | от 8 нс до 10 с |
| Короткий триггер | |
| Ширина импульса | нет, >, <> |
| Полярность | позитивный, негативный |
| Диапазон ширины импульса | от 8 нс до 10 с |
| Оконный триггер | |
| Тип окна | рост, падение, рост / падение |
| Положение триггера | вход, выход, время |
| Время окна | от 8 нс до 10 с |
| Триггер N-го края | |
| Тип края | подъем, падение |
| Время простоя | от 16 нс до 10 с |
| Номер края | от 1 до 65535 |
| Наклонный триггер | |
| Состояние уклона |
положительный наклон (больше, меньше, в пределах указанного интервала); отрицательный наклон (больше, меньше, в пределах указанного интервала) |
| Настройки времени | от 8 нс до 10 с |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL / SECAM, 480P, 576P |
| Триггер по шаблону | |
| Настройка шаблона | H, L, X, подъем, падение |
| Задержка триггера | |
| Тип края | подъем, падение |
| Тип задержки | > , <>, >< |
| Время задержки | от 8 нс до 10 с |
| Триггер тайм-аута | |
| Тип края | рост, падение, рост / падение |
| Время ожидания | от 16 нс до 10 с |
| Триггер продолжительности | |
| Шаблон | H, L, X |
| Условие триггера | > , <> |
| Продолжительность | от 8 нс до 10 с |
| Настройка / удержание триггера | |
| Тип края | подъем, падение |
| Шаблон данных | H, L |
| Время установки | от 8 нс до 1 с |
| Время удержания | от 8 нс до 1 с |
| Триггер RS232 / UART | |
| Полярность | нормальный, инвертированный |
| Условия триггера | пуск, ошибка, ошибка проверки, данные |
| Скорость передачи данных | 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с, 230400 бит/с, 460800 бит/с, 921600 бит/с, 1 Мбит/с и пользовательская |
| Биты данных | 5 бит, 6 бит, 7 бит, 8 бит |
| I2C триггер | |
| Условие триггера | пуск, перезапуск, стоп, пропущенное подтверждение, адрес, данные, A&D |
| Биты адреса | 7 бит, 8 бит, 10 бит |
| Диапазон адресов | от 0 до 127, от 0 до 255, от 0 до 1023 |
| Длина в байтах | от 1 до 5 |
| SPI-триггер | |
| Условия триггера | timeout, CS |
| Значение тайм-аута | от 100 нс до 1 с |
| Биты данных | от 4 бит до 32 бит |
| Настройка линии передачи данных | H, L, X |
| Мера | |
| Ручной режим |
отклонение напряжения между курсорами (△V); отклонение времени между курсорами (△T); обратная величина △Т (Гц) (1/△Т) |
| Режим трека | значения напряжения и времени точки сигнала |
| Автоматический режим | разрешение отображения курсоров во время автоматического измерения |
| Автоматическое измерение | период, частота, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, tVmax, tVmin, положительная скорость, отрицательная скорость, задержка 1→2, задержка 1→2, фаза 1→2 , Фаза 1→2, максимум, минимум, пиковое значение, верхнее значение, нижнее значение, амплитуда, верхнее значение, среднее значение, нижнее значение, среднее значение, среднеквадратичное значение, перерегулирование, предварительное значение, площадь, область периода, среднеквадратичное значение периода, дисперсия |
| Количество измерений | отображение 5 измерений одновременно |
| Диапазон измерений | экран или курсор |
| Статистика измерений | среднее, максимальное, минимальное, стандартное отклонение, количество измерений |
| Математическая операция | |
| Форма сигнала | A+B, AB, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Окно БПФ | прямоугольник, хэннинг, блэкман, хэмминг, плоская вершина, треугольник |
| Режим БПФ | след, память |
| БПФ-дисплей | половина |
| Вертикальная шкала БПФ | дБ / дБм, Вrms |
| Фильтр | фильтр нижних частот, фильтр верхних частот, полосовой фильтр, полосовой фильтр |
| Количество шин для декодирования | 2 |
| Тип декодирования | параллельный, RS232 / UART, I2C, SPI |
| Источник сигнала | |
| Количество каналов | 2 |
| Частота дискретизации | 200 Мвыб/с |
| Вертикальное разрешение | 14 бит |
| Максимальная частота | 25 МГц |
| Стандартная форма волны | синус, квадрат, импульс, линейное изменение, шум, постоянный ток |
| Произвольная форма сигнала | Sinc, повышение, падение, ЭКГ, Гаусс, Хаверсинус |
| Синус |
диапазон частот: от 0,1 Гц до 25 МГц; плоскостность: ± 0,5 дБ (относительно 1 кГц); гармонические искажения: - 40 дБн; бродячий (негармоничный): - 40 дБн; полное гармоническое искажение: 1%; соотношение сигнал/шум: 40 дБ |
| Квадрат / пульс |
диапазон частот: прямоугольный: от 0,1 Гц до 15 МГц / импульсный: от 0,1 Гц до 1 МГц; время подъема/падения: < 15 нс; перерегулирование: < 5 %; рабочий цикл: квадрат: всегда 50 % / импульс: регулируемый от 10 % до 90 %; разрешение рабочего цикла: 1% или 10 нс (в зависимости от того, что больше); мин. ширина импульса: 20 нс; разрешение ширины импульса: 10 нс или 5 бит (в зависимости от того, что больше); джиттер: 500 пс |
| Рампа |
диапазон частот: от 0,1 Гц до 100 кГц; линейность: 1%; симметрия: от 0 до 100% |
| Шум | пропускная способность: 25 МГц |
| Встроенные сигналы | диапазон частот: от 0,1 Гц до 1 МГц |
| Произвольные сигналы |
диапазон частот: от 0,1 Гц до 1 МГц; длина сигнала: от 2 до 16 тыс. баллов |
| Частота |
точность: 100 ppm (ниже 10 кГц) / 50 ppm (более 10 кГц); разрешение: 0,1 Гц или 4 бита, в зависимости от того, что больше |
| Амплитуда |
выходной диапазон: от 20 мВ до 5 В (размах) / HighZ от 10 мВ до 2,5 В (размах), 50 Ом; разрешение: 100 мкВ или 3 бита, в зависимости от того, что больше; точность: ± (2 % от заданного значения + 1 мВ) (частота = 1 кГц) |
| Смещение постоянного тока |
диапазон: ± 2,5 В, высокое напряжение / ± 1,25 В, 50 Ом; разрешение: 100 мкВ или 3 бита, в зависимости от того, что больше; точность: ±(2 % от установленного значения смещения + 5 мВ + 0,5 % от амплитуды) |
| Модуляция | АМ, ФМ |
| Общие характеристики | |
| Дисплей | 7-дюймовый TFT ЖК-дисплей, разрешение 800 х 480, 16 мп (24-битный) |
| Порты ввода / вывода | USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail) |
| Выходное напряжение | 3 В, пик - пик |
| Частота | 1 кГц |
| Напряжение питания | 100–240 В, 45–440 Гц, |
| Потребляемая мощность | 50 Вт |
| Предохранитель | 2 A, T тип, 250 В |
| Диапазон температур |
в рабочем состоянии: 0 – 50 ℃; в нерабочем состоянии: -40 – 60 ℃ |
| Метод охлаждения | вентилятор |
| Диапазон влажности |
0 – 30 ℃: относительная влажность ≤ 95 %; 30 – 40 ℃: относительная влажность ≤ 75 %; 40 – 50 ℃: относительная влажность ≤ 45 % |
| Габариты | 430 х 255 х 265 мм |
| Вес нетто | 3,2 кг |
| Вес брутто | 4,4 кг |
| Комплектация |
цифровой осциллограф RIGOL DS1074Z-S Plus – 1 шт сетевой шнур питания – 1 шт; кабель USB – 1 шт; пассивный пробник PVP3150 4 шт (по одному на каждый канал) – 1 комплект; руководство по эксплуатации – 1 шт |
| Совместимость |
Сумка для осциллографов RIGOL BAG-DS1000 Логический пробник RIGOL RPL1116 Пробник пассивный RIGOL PVP2350 Пассивный пробник RIGOL PVP3150 Пробник токовый RIGOL RP1002C Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Логический пробник RIGOL RPL1116 Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник дифференциальный RIGOL RP1100D |
Цифровой осциллограф RIGOL DS1074Z-S Plus: многофункциональность для сложных систем
Осциллограф RIGOL DS1074Z S Plus — это цифровой инструмент с 4 каналами, полосой пропускания 70 МГц и встроенным генератором сигналов 25 МГц. Его уникальность — в сочетании функций анализа и генерации, что делает его незаменимым для анализа цифровых и аналоговых сигналов в реальном времени.
Ключевые возможности модели DS1074Z-S Plus:
- Встроенный 2-канальный генератор — генерация синусоидальных, прямоугольных и произвольных сигналов до 25 МГц.
- Глубина памяти 24 Мбит — запись длительных процессов, таких как энергопотребление IoT-устройств.
- Декодирование 13 протоколов (I2C, SPI, UART, CAN) — поиск ошибок в встраиваемых системах.
- Частота дискретизации 1 Гвыб/с — фиксация импульсных помех длительностью от 4 нс.
- Опция расширения — добавление лицензий для декодирования CAN, LIN и других промышленных протоколов.
Прецизионность и гибкость
Осциллограф поддерживает анализ сигналов с разрешением до 14 бит в режиме генерации и 8 бит при измерении. Встроенный генератор позволяет тестировать фильтры, усилители и ЦАП/АЦП без внешних устройств. Например, при настройке аудиотракта можно одновременно подать тестовый сигнал через генератор и отслеживать его искажения на 4 каналах.
Корпус с 7-дюймовым TFT-экраном (800×480) и интерфейсами USB/LAN позволяет использовать прибор в автоматизированных стендах. Вес 3.2 кг и габариты 430×255 мм упрощают встраивание в лабораторные стойки. В комплекте — 4 пробника PVP3150 с затуханием 10:1, что позволяет работать с напряжением до 300 В.
RIGOL DS1074Z-S Plus — это прибор серии UltraVision, который позволяет не только анализировать, но и генерировать сигналы. Его 70 МГц полосы, 4 канала и опции для промышленных протоколов делают его выбором для инженеров, работающих с встраиваемыми системами и сложной электроникой.
Обзорная таблица осциллографов RIGOL
| Модель | DS1074Z Plus | DS1104Z Plus | DS1074Z-S Plus |
| Количество каналов (аналоговых) | 4 | ||
| Полоса пропускания | 70 МГц | 100 МГц | 70 МГц |
| Частота дискретизации | 1 Гвыб/с | ||
| Глубина памяти | 24 Мбит | ||
| Время нарастания | 5 нс | <3,5 нс | 5 нс |
| Разрешение по вертикали | 8 бит | ||
| Скорость захвата | ≥ 30000 осц./сек | ||
| Дисплей | 800 х 480 | ||
| Интерфейсы | USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail) | ||
| Напряжение | 100–240 В, 45–440 Гц | ||
| Габариты | 313 х 161 х 122 мм | 430 х 255 х 265 мм | |
| Вес | 3,2 кг | ||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
4 аналоговых канала
Полоса пропускания: 70 МГц
Частота дискретизации: 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (три/четырехканальный)
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4 + 16 цифровых
Полоса пропускания: 100 МГц
Частота дискретизации: 10 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб / с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Логический анализатор в комплекте
Количество каналов: 2
Полоса пропускания: 60 МГц
Частота дискретизации: 1 ГВыб/с
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Высокая полоса пропускания и частота дискретизации
Количество каналов: 2
Полоса пропускания: 300 МГц
Глубина памяти: 14 Мб
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Количество каналов: 2
Полоса пропускания: 60 МГц
Частота дискретизации: 1 ГВыб/с
Глубина памяти: 40 Кб
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
