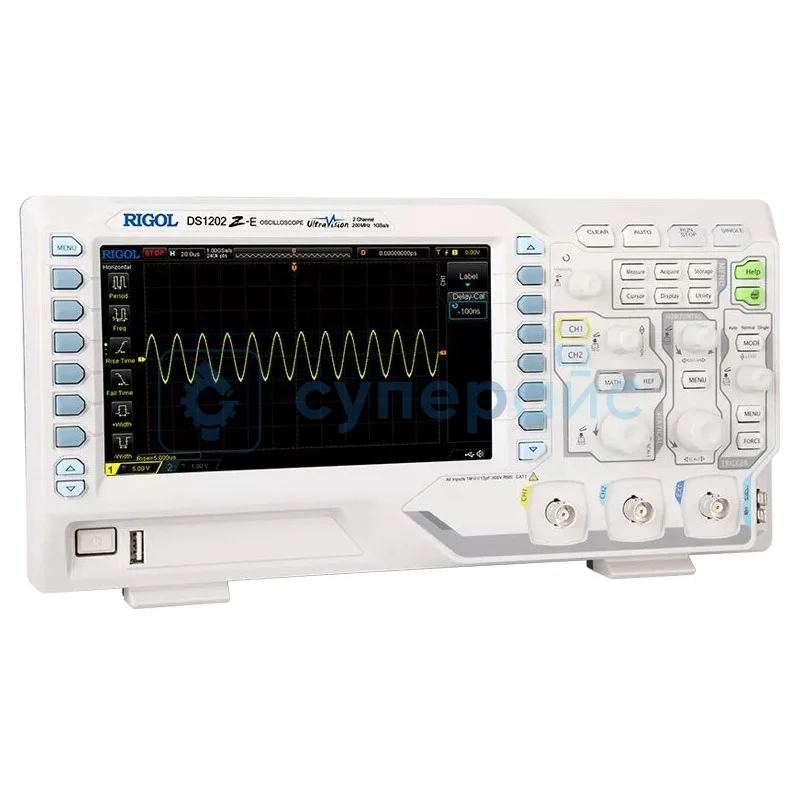

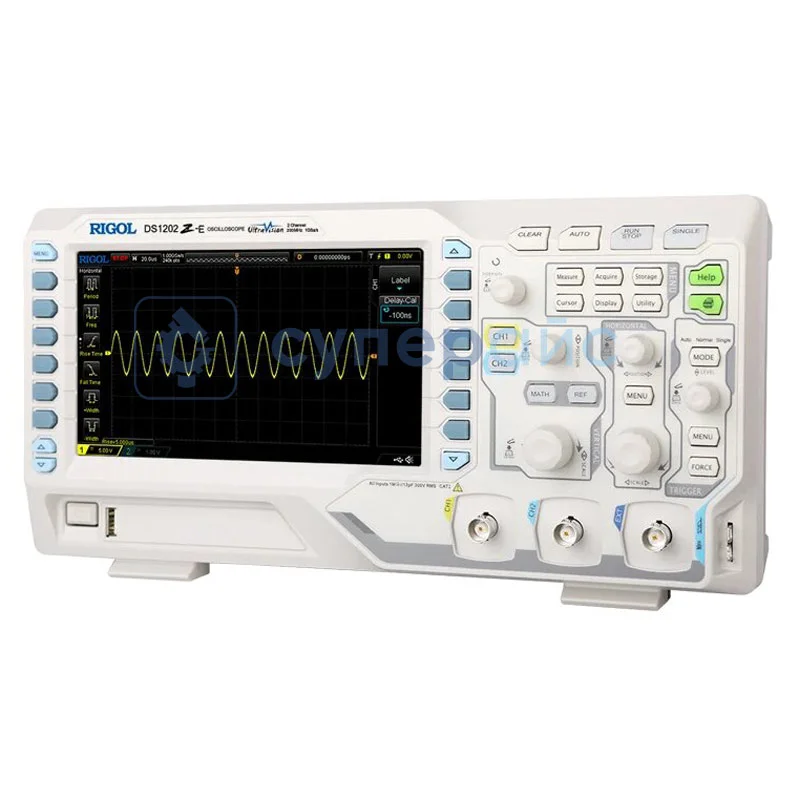

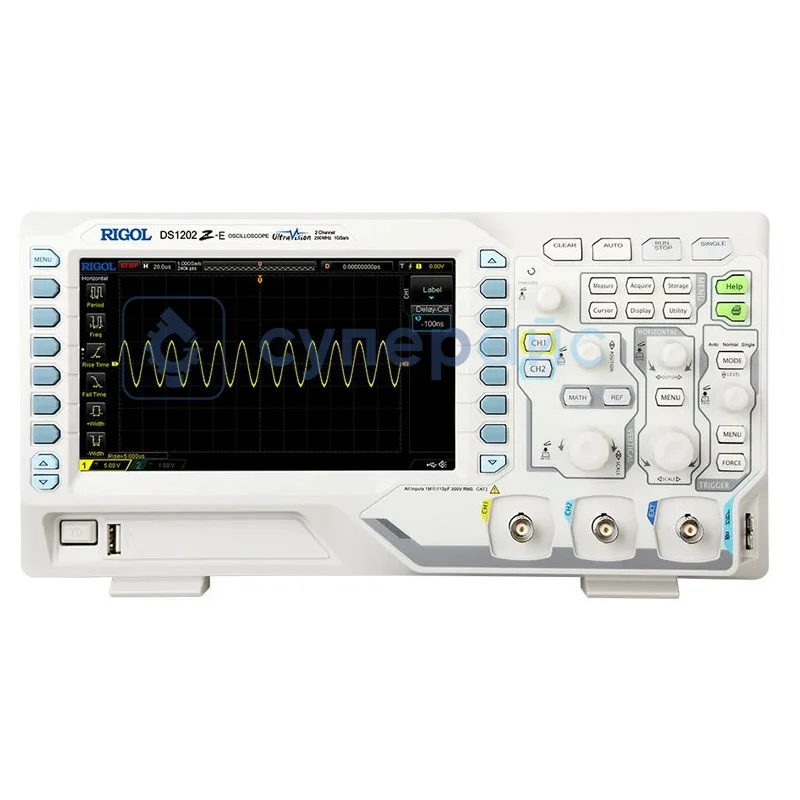

Цифровой двухканальный осциллограф RIGOL DS1202Z-E
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
33 020 ₽
33 020 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 19 шт.
Склад в Гуанчжоу: 5 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
22391
Модель (серия)
DS1202Z-E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1202Z-E
Артикул (код товара)
22391
Модель (серия)
DS1202Z-E
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
Parallel
UART
I²C
SPI
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Вес (кг)
3,5
Сложность
2
Показать больше
Показать меньше
Описание RIGOL DS1202Z-E
Технические характеристики RIGOL DS1202Z-E
| Полоса пропускания | 200 МГц |
| Максимальная частота дискретизации | 1 Гвыб / с (одноканальный), 500 Мвыб / с (двухканальный) |
| Количество каналов | 2 аналоговых |
| Макс. глубина памяти | стандартная 24 Мпц (одноканальная), 12 Мпч (двухканальная) |
| Макс. скорость захвата осциллограмм | ≥ 30000 осц./сек |
| Аппаратные функции записи и воспроизведения сигналов в реальном времени | до 60 000 кадров |
| Образец | |
| Режим | образец в реальном времени |
| Образец в реальном времени | 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный) |
| Пиковое обнаружение | 4 нс |
| Усреднение | после того, как все каналы завершают N выборок одновременно, N может быть 2, 4, 8, 16, 32, 64, 128, 256, 512 или 1024 |
| Разрешение | 12 бит (макс.) |
| Интерполяция | sin(x)/x |
| Вертикальное разрешение | 8 бит |
| Глубина памяти | 24 млн точек (одноканальный), 12 млн точек (двухканальный) |
| Вход | |
| Количество каналов | 2 |
| Входная связь | постоянный ток, переменный ток или земля |
| Входное сопротивление | (1 МОм ± 1 %) / (15 пФ ± 3 пФ) |
| Затухание зонда | от 0,01X до 1000X, с шагом 1 - 2 - 5 |
| Максимальное входное напряжение | CAT I 300 В rms, CAT II 100 В rms, переходное перенапряжение 1000 В (пик) |
| Горизонтальная система | |
| Масштаб временной развертки | от 2 нс/дел до 50 с/дел |
| Максимальная длина записи | 24 миллиона точек |
| Точность временной шкалы | ≤ ± 25 частей на миллион |
| Временное смещение | ≤ ± 5 частей на миллион / год |
| Режимы временной развертки | YT, XY, Roll |
| Количество X-Y | 1 |
| Захват формы сигнала | 30 000 осциллограмм / с (отображение точек) |
| Смещение нуля | ± 0,5 дел х минимальная шкала временной развертки |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | от постоянного тока до 200 МГц |
| Пропускная способность | от постоянного тока до 200 МГц |
| Вертикальное разрешение | 8 бит |
| Вертикальный масштаб | от 500 мкВ/дел до 10 В/дел |
| Диапазон смещения |
от 500 мкВ / дел до 499 мВ / дел: ± 2 В; от 500 мВ / дел до 10 В/дел: ± 100 В |
| Ограничение пропускной способности | 20 МГц |
| Ответная низкая частота | ≤5 Гц (на BNC) |
| Расчетное повышение | 1,75 нс |
| Точность усиления постоянного тока |
< 10 мВ: ± 4 % полной шкалы; ≥ 10 мВ: ± 3 % полной шкалы |
| Точность смещения постоянного тока | ± 0,1 дел. ± 2 мВ ± 1 % значения смещения |
| Изоляция | от постоянного тока до максимальной полосы пропускания: > 40 дБ |
| Система синхронизации | |
| Режимы триггера | фронт, рант, окно, N-фронт, наклон, паттерн, видео, задержка, тайм-аут, длительность, настройка / удержание, RS232 / UART, I2C, SPI |
| Диапазон уровня запуска триггера | внутренний: ± 5 делений от центра экрана внешний: EXT ± 4 В |
| Чувствительность триггера | 1 дел (< 5 мВ) 0,3 дел (> 5 мВ) |
| Диапазон удержания триггера | 16 нс - 10 с |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по ранту | |
| Режим запуска | >, <, <> |
| Полярность | положительная, отрицательная |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему, по ниспадающему, нарастающему / ниспадающему |
| Позиция триггера | вход, выход, время |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по N-фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Диапазон удержания | 16 нс - 10 с |
| Номер фронта | 1 - 65535 |
| Запуск по наклону | |
| Режим запуска | отрицательный, положительный |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL / SECAM, 480P, 576P |
| Настройка | H, L, X, нарастающий, ниспадающий |
| Запуск по задержке | |
| Режим запуска | нарастающий, ниспадающий |
| Диапазон удержания | 16 нс - 10 с |
| Тип задержки | >, <, <>, >< |
| Запуск по тайм-ауту | |
| Режим запуска | нарастающий, ниспадающий, нарастающий / ниспадающий |
| Диапазон удержания | 16 нс - 10 с |
| Запуск по продолжительности | |
| Шаблон | H, L, X |
| Тип | >, <, <> |
| Диапазон удержания | 8 нс - 10 с |
| Запуск по настройки / удержанию | |
| Шаблон данных | H, L, X |
| Тип | >, <, <> |
| Диапазон удержания | 8 нс - 1 с |
| Запуск по RS232 / UART | |
| Полярность | нормальная, инвертированная |
| Условие запуска | пуск, ошибка, ошибка проверки, дата |
| Скорость передачи | 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с, 230400 бит/с, 460800 бит/с, 921600 бит/с, 1 Мбит/с |
| Биты данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Запуск по I2C | |
| Условие запуска | пуск, перезагрузка, стоп, отсутствует ACK, адрес, данные, A & D |
| Адресные биты | 7 бит, 8 бит, 10 бит |
| Диапазон адресов | от 0 до 127, от 0 до 255, от 0 до 1023 |
| Длина байта | 1 - 5 |
| Запуск по SPI | |
| Условие запуска | тайм-аут, CS |
| Диапазон удержания | 16 нс - 10 с |
| Биты данных | 4 - 32 бит |
| Настройка линии передачи данных | H, L, X |
| Математическая операция | |
| Форма сигнала | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Окно БПФ | прямоугольник, хэннинг, блэкман, хэмминг, плоская вершина, треугольник |
| Режим БПФ | след, память |
| БПФ-дисплей | половина |
| Вертикальная шкала БПФ | дБ / дБм, Вrms |
| Фильтр | фильтр нижних частот, фильтр верхних частот, полосовой фильтр, полосовой фильтр |
| Количество шин для декодирования | 2 |
| Тип декодирования | параллельный, RS232 / UART, I2C, SPI |
| Общие характеристики | |
| Дисплей | 7-дюймовый TFT ЖК-дисплей, разрешение 800 х 480, 16 мп (24-битный) |

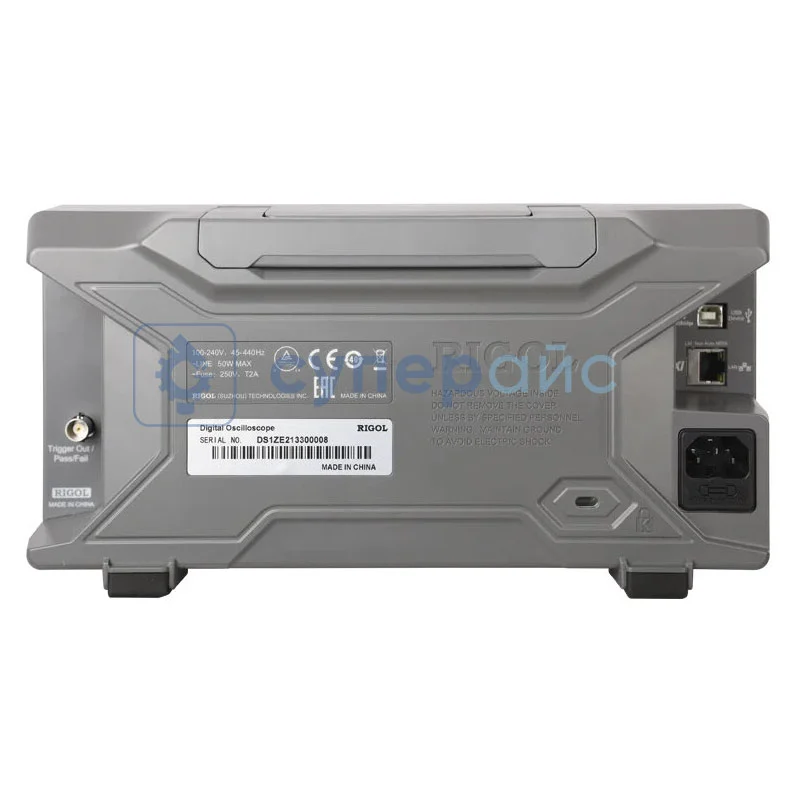

| Порты ввода / вывода | USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail) |
| Выходное напряжение | 3 В, пик - пик |
| Частота | 1 кГц |
| Напряжение питания | 100–240 В, 45–440 Гц, |
| Потребляемая мощность | 50 Вт |
| Предохранитель | 2 A, T тип, 250 В |
| Диапазон температур |
в рабочем состоянии: 0 – 50 ℃; в нерабочем состоянии: -40 – 60 ℃ |
| Метод охлаждения | вентилятор |
| Диапазон влажности |
0 – 30 ℃: относительная влажность ≤ 95 %; 30 – 40 ℃: относительная влажность ≤ 75 %; 40 – 50 ℃: относительная влажность ≤ 45 % |
| Габариты | 313 х 161 х 122 мм |
| Габариты упаковки | 435 x 255 x 265 мм |
| Вес нетто | 2,9 кг |
| Вес брутто | 4,05 кг |
| Комплектация |
цифровой осциллограф RIGOL DS1202Z-E – 1 шт сетевой шнур питания – 1 шт кабель USB – 1 шт пассивный пробник PVP2350 2 шт (по одному на каждый канал) – 1 комплект руководство по эксплуатации – 1 шт |
Обзорная таблица осциллографов RIGOL
| Характеристики | DS1054Z | DS1074Z Plus | DS1202Z-E | DS1104Z-S Plus | DS1104Z Plus | DS1074Z-S Plus | DS1102Z-E |
| Полоса пропускания | 50 МГц | 70 МГц | 200 МГц | 100 МГц | 100 МГц | 70 МГц | 100 МГц |
| Количество каналов (аналоговых) | 4 | 4 | 2 | 4 | 4 | 4 | 2 |
| Частота дискретизации в реальном времени | 1 Гвыб/с (одноканальный) | ||||||
| Макс. глубина памяти | 12 Мб | 24 Мбит | 24 Мпц | 24 Мбит | 24 Мб | 24 Мбит | 24 Мб |
| Скорость захвата осциллограмм | ≥ 30000 осц./сек | ||||||
| Аппаратная запись в реальном времени | до 60 000 кадров | ||||||
| Декодирование | Parallel, RS232/UART, I2C, SPI | ||||||
| Вертикальное разрешение | 8 бит | ||||||
| Высокое разрешение (макс.) | 12 бит | ||||||
| Пиковое обнаружение | 4 нс | ||||||
Двухканальный осциллограф RIGOL DS1202Z-E
Цифровой осциллограф Rigol DS1202Z-E разработан как инструмент измерения электрических сигналов. Прибор формирует основу для анализа высокочастотных процессов. Ниже рассматриваем заблуждения касательно подобных приборов на примере этой модели, чтобы рассказать о ней подробнее.
- Ограниченные возможности измерения
У модели два аналоговых входа, которые помогают сравнивать разные сигналы. Количество каналов обуславливает удобный анализ взаимодействия электрических процессов.
- Недостаточная скорость захвата сигнала
Частота дискретизации достигает 1 ГВыб/с в одноканальном режиме, 500 МВыб/с при работе двух каналов. Высокая частота дискретизации даёт отображать быстрые процессы.
- Малая детализация сигнала
Полоса пропускания 200 МГц означает большое число потенциально измеряемых сигналов. Прибор захватывает высокочастотные составляющие сложных образцов. TFT ЖК-дисплей отображает осциллограммы с высокой четкостью.
- Потеря информации при длительной записи
Глубина памяти 24 МПц в одноканальном режиме даёт сохранять продолжительные записи. Объем на канал в двухканальном режиме составляет 12 МПц.
- Сложности при подключении
Этот осциллограф 200 Мгц оборудован портами USB Host, USB Device, а также LAN. Можно создавать гибкие схемы подключения. Выход Aux Output передает сигналы синхронизации внешним устройствам.
Варианты применения аппарата:
- проектирование схем, отладка прототипов, проверка готовых изделий;
- диагностика неисправностей, контроль параметров, настройка аппаратуры;
- анализ физических процессов, изучение электромагнитных явлений;
- контроль качества и калибровка оборудования в промышленности.
Типы сигналов, с которыми работает прибор:
- аналоговые - напряжение, ток, форма сигнала, искажения;
- импульсные последовательности - длительность, частота, временные параметры;
- модулированные - амплитудная, частотная, фазовая модуляция.
