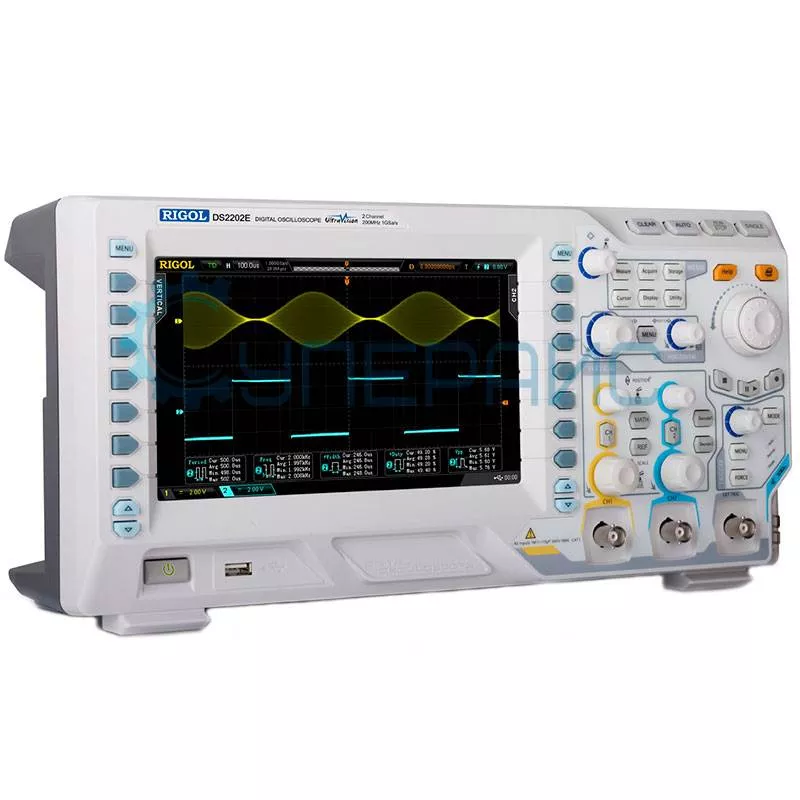

Настольный осциллограф RIGOL DS2202E
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
137 790 ₽
137 790 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5305
Модель (серия)
DS2202E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS2202E
Артикул (код товара)
5305
Модель (серия)
DS2202E
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Parallel
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Частотомер
Самописец
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше

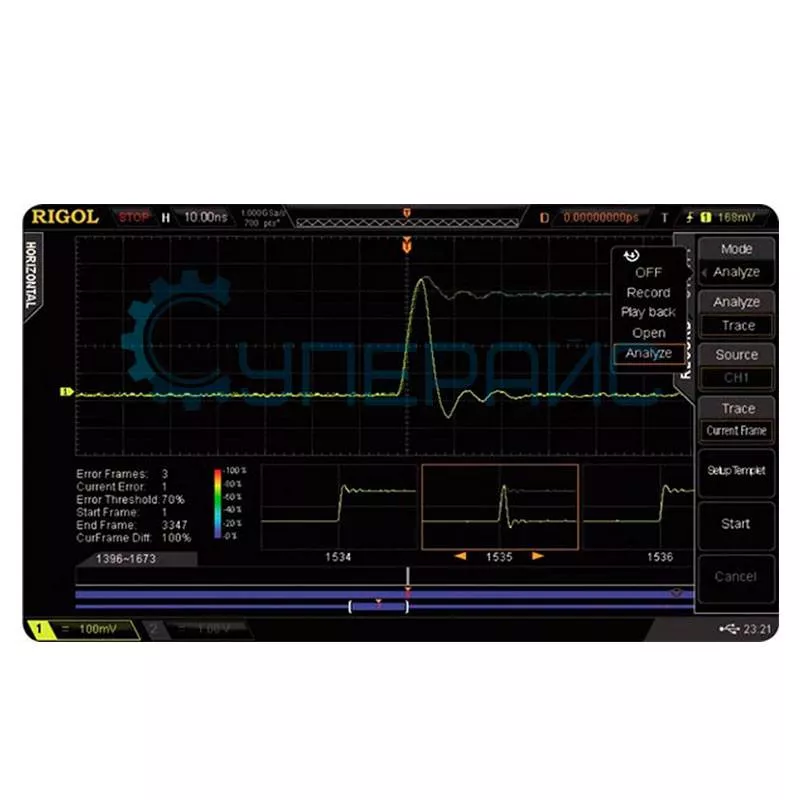

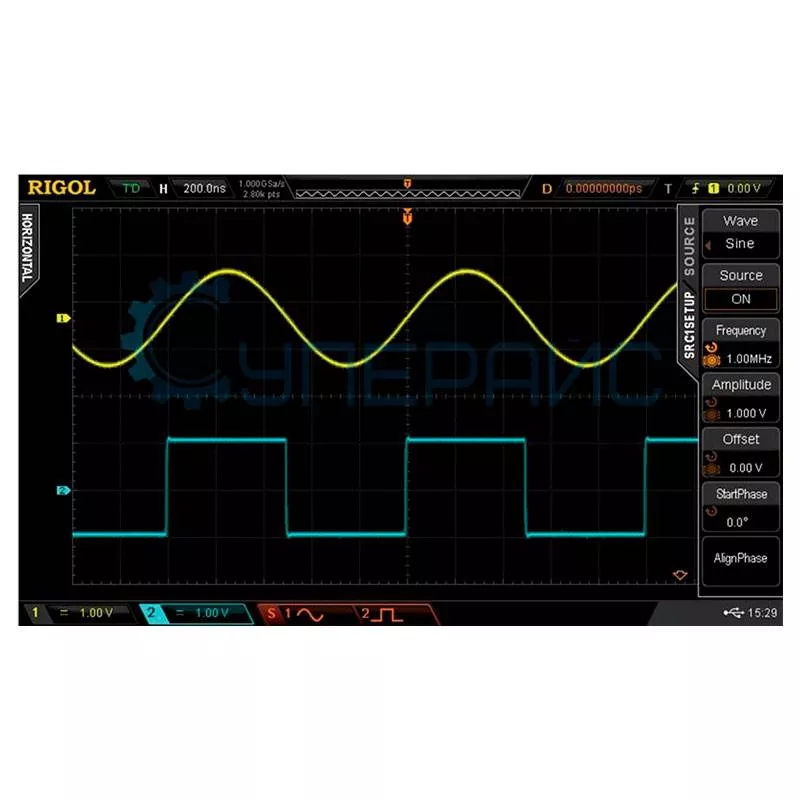

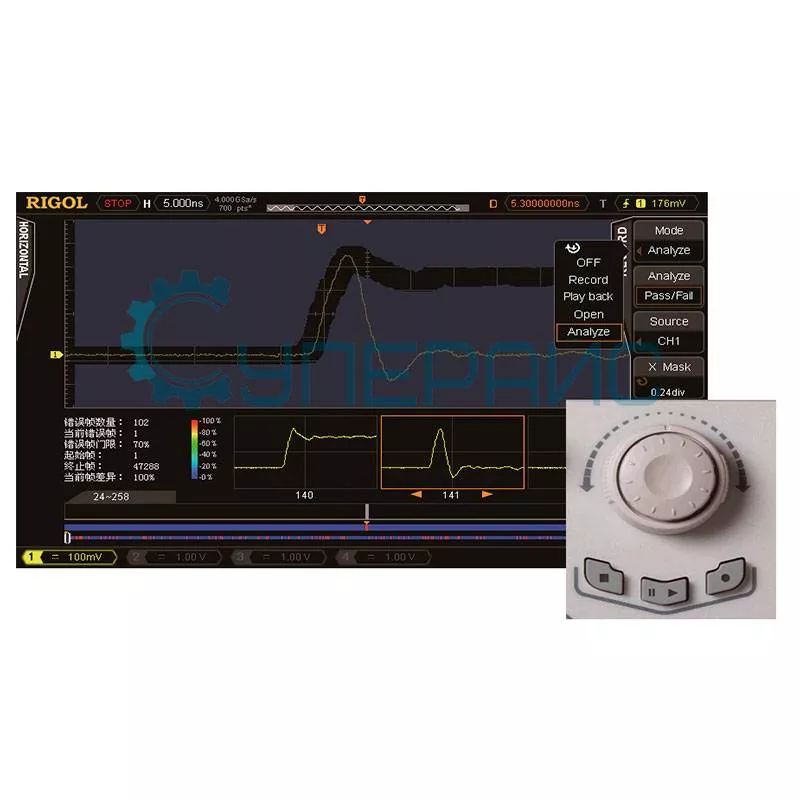

Описание RIGOL DS2202E
ВНИМАНИЕ! Производство настольного осциллографа RIGOL DS2202E ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Rigol DS2102A с опцией расширения полосы пропускания до 300 МГц
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS2202E
| Характеристики настольного осциллографа | |
| Серия | DS2000E |
|
Полоса пропускания |
200 МГц |
|
Количество каналов |
2 + внешний запуск |
|
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с на канал |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 16 пФ ± 3 пФ или 50 Ом ± 1.5 % |
|
Установка коэффициента затухания датчика |
0.01 X - 1000 Х с шагом 1-2-5 |
|
Максимальное входное напряжение |
300 Vrms CAT I, 100 Vrms CAT II |
| Ограниченная полоса пропускания | 20 МГц / 100 МГц, полный диапазон |
| Горизонтальная система | |
|
Погрешность временной базы |
± 25 ppm |
|
Интерполяция формы волны |
sin (х) / х |

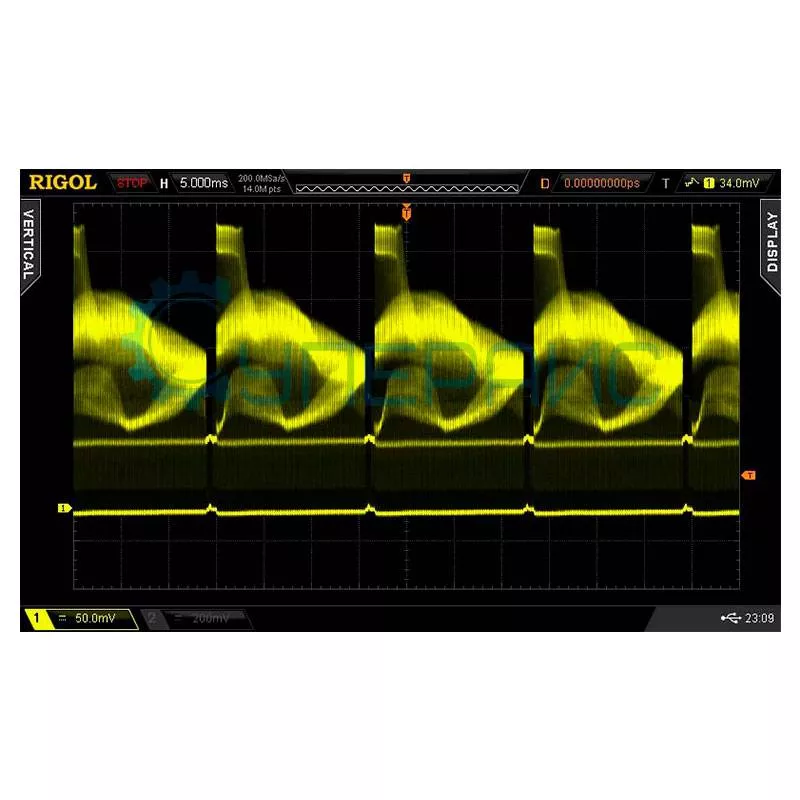

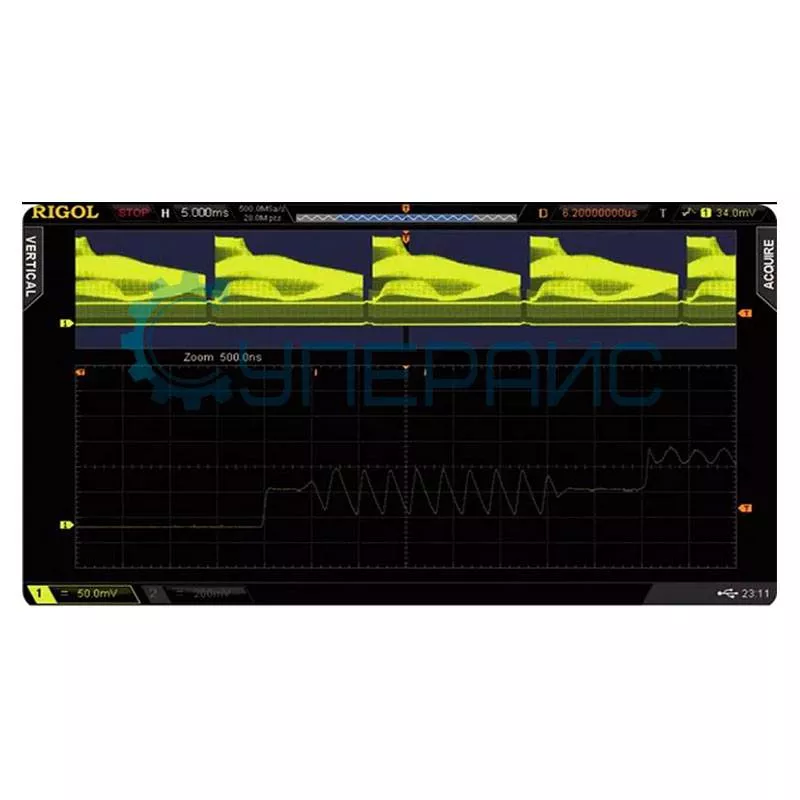

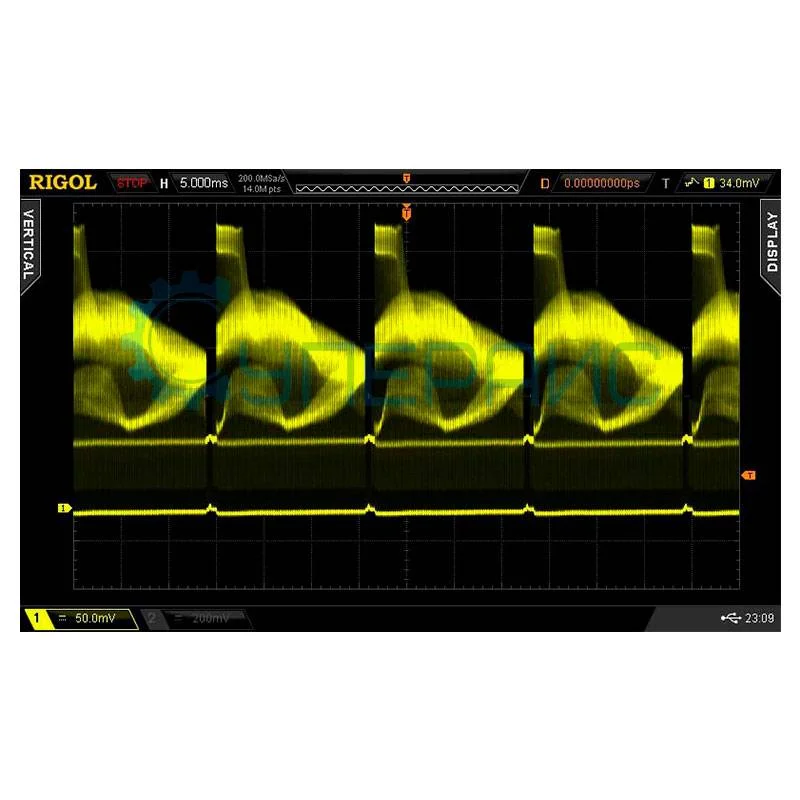

| Скорость захвата осциллограмм | 50000 сиг/с |
| Размер памяти | 28 Мб |
|
Коэффициент развёртки |
2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы | Y-T, X-Y |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
500 мкВ / дел - 10 В / дел (1 МОм) 500 мкВ / дел - 1 В / дел (50 Ом) |
|

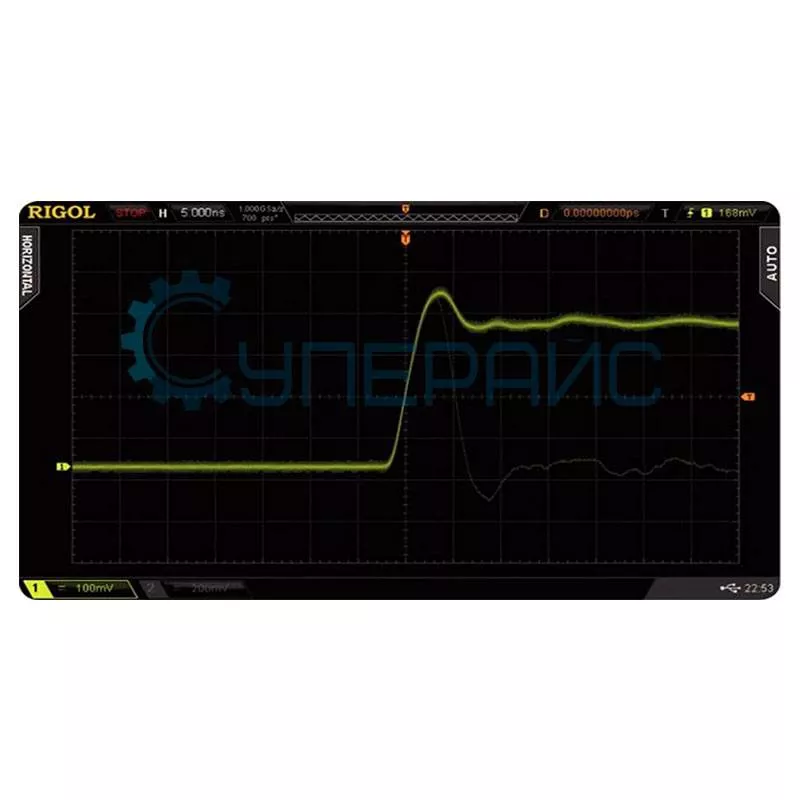

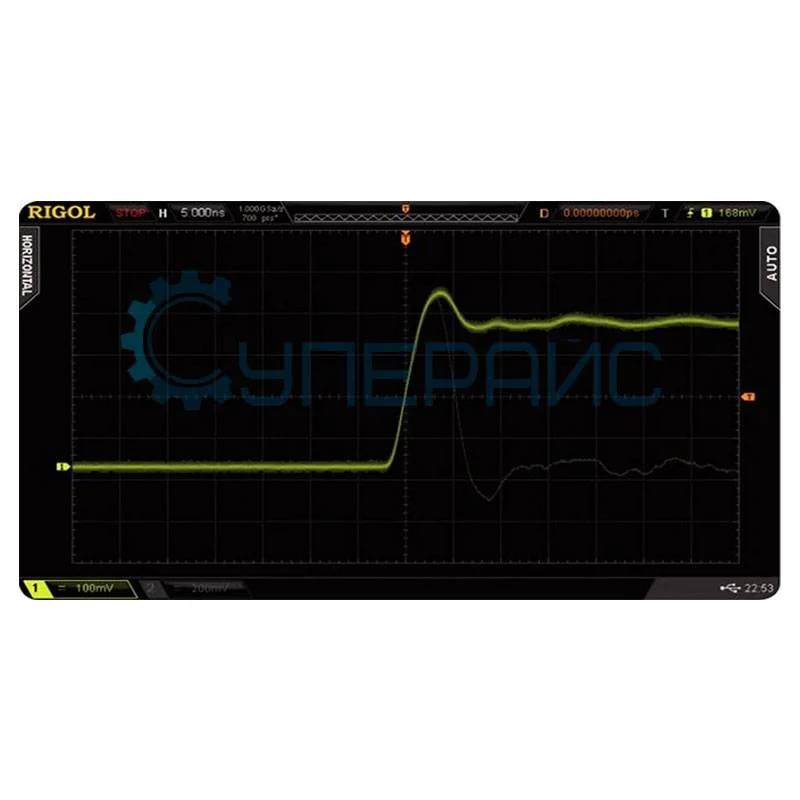

Время нарастания |
<1.8 нс |
|
Диапазон вертикального смещения |
Для импеданса 1 МОм: 500 мВ / дел - 50 мВ / дел, ± 2 В 51 мВ / дел - 200 В / дел, ± 10 В 205 мВ / дел - 2 В / дел, ± 50 В 2,05 В / дел - 10 В / дел, ± 100 В Для импеданса 50 Ом: 500 мкВ / дел - 50 мВ / дел, ± 2 В 51 мВ / дел - 200 мВ / дел, ± 10 В 205 мВ / дел - 1 В / дел, ± 12 В |
|
Полоса пропускания для аналогового периодического сигнала |
200 МГц |
|
Полоса пропускания для однократного сигнала |
полный диапазон |
|
Низкочастотный отклик (-3 дБ) |
≤ 5 Гц (на входе BNC) |
|
Погрешность коэффициента усиления |
± 2% |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), рант, окно, шаблон, N фронт, истечение времени, скорость нарастания, длительность события, установка/удержание, RS232/UART, I2C, SPI, USB, CAN, LIN |
| Время задержки |
100 нс - 10 с |
|
Диапазон уровня запуска триггера |
CH1, CH2: ± 5 деления от центра экрана |
|
EXT: ± 4 В |
|
| Чувствительность триггера | 1 дел (< 10 мВ), 0.3 дел (> 10 мВ) |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1, CH2 |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 4 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Стандарт | 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A) |
| Запуск по ранту | |
|
Режим запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 4 с |
|
Запуск по истечении времени (опция AT-DS2000A) |
|
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 4 с |
|
Запуск по скорости нарастания |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
10 нс ~ 1 с |
| Запуск по N фронту (опция AT-DS2000A) | |
|
Режим запуска |
нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 10 с |
|
Номер фронта |
1-65535 |
| Запуск по окну (опция AT-DS2000A) | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 4 с |
| Запуск по задержке (опция AT-DS2000A) | |
|
Режим запуска |
нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 10 с |
| Запуск по длительности события (опция AT-DS2000A) | |
|
Установка |
H, L, X |
| Условие запуска | >, <, внутри интервала<> |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 10 с |
| Запуск по установке/удержанию | |
|
Установка |
H, L |
| Режим запуска | нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 1 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
|
RS232/UART запуск |
|
| Полярность | положительная, инвентированная |
| Источник запуска | CH1, CH2 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит |

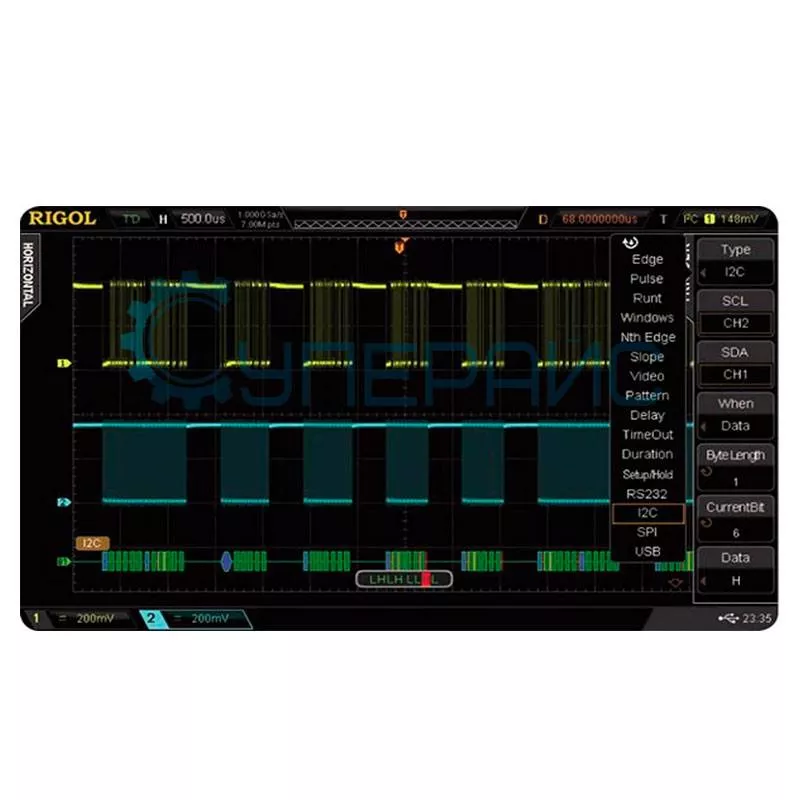

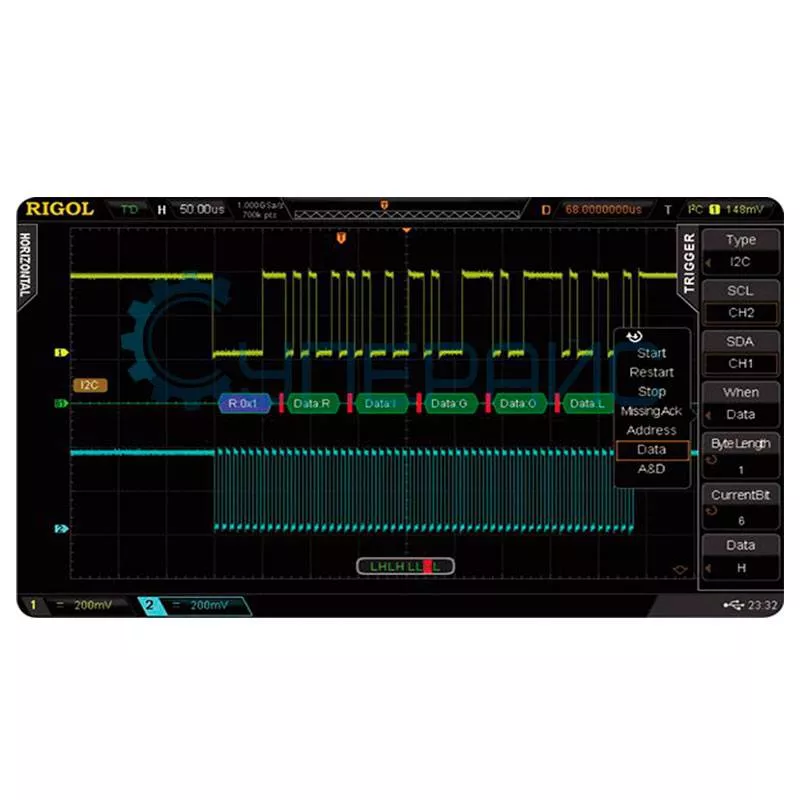

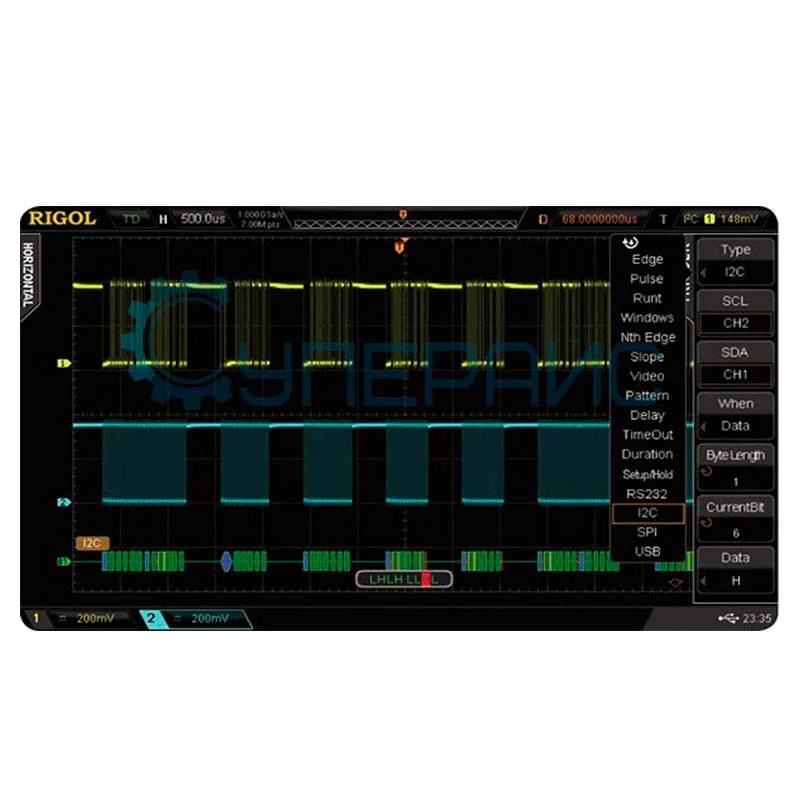

| I2C запуск | |
|
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, A&D |
|
Источник запуска |
CH1, CH2 |
| Разрядность | 7 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
|
Источник запуска |
CH1, CH2 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Диапазон удержания триггера | 100 нс ~ 1 нс |
| Установка | H, L, X |
| USB запуск (опция AT-DS2000A) | |
|
Источник запуска |
CH1, CH2 |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend |
| Скорость сигнала | низкая, полная |
| CAN запуск (опция CAN-DS2000A) | |
|
Источник запуска |
CH1, CH2 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps |
| Точки сэмплирования | 5% ~ 95% |
| LIN запуск (опция CAN-DS2000A) | |
|
Источник запуска |
CH1, CH2 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Версия | 1.X, 2.X, Both |
| Скорость | 19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps |
| ID диапазон | 0 ~ 63 |
| Тип сравнения | =, ≠, <, >, ≤, ≥ |
| Длина данных | 1 ~ 8 |
| Уровень | H, L |
| Система измерения | |
|

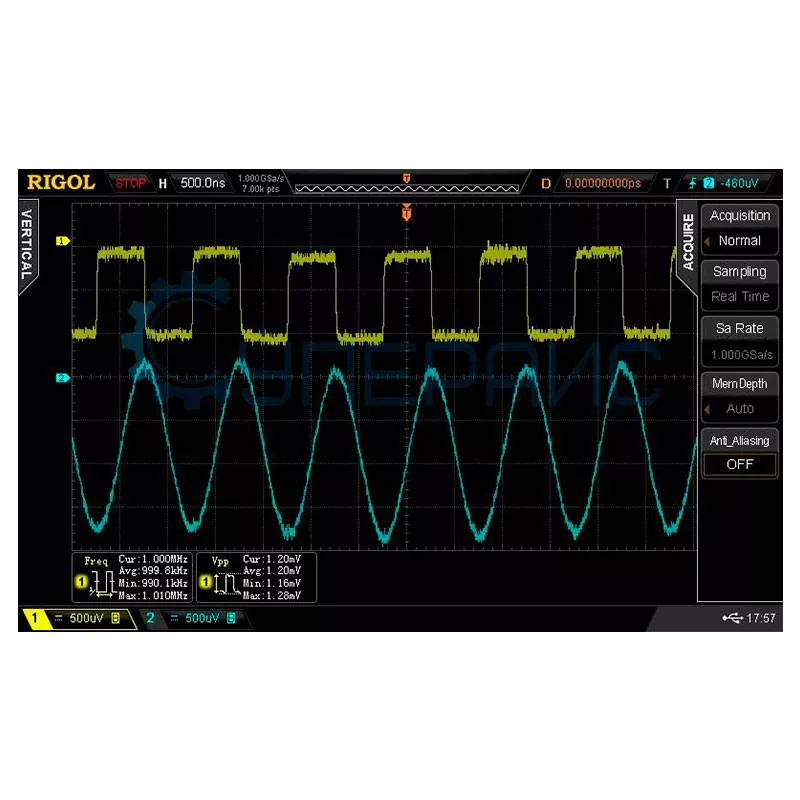

Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|
Автоматическое измерение |
Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg |
| Общие характеристики | |
|
Тип дисплея |
8 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
|
Питание |
100-240 В, 50-60 Гц, < 50 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
|
Интерфейс передачи данных |

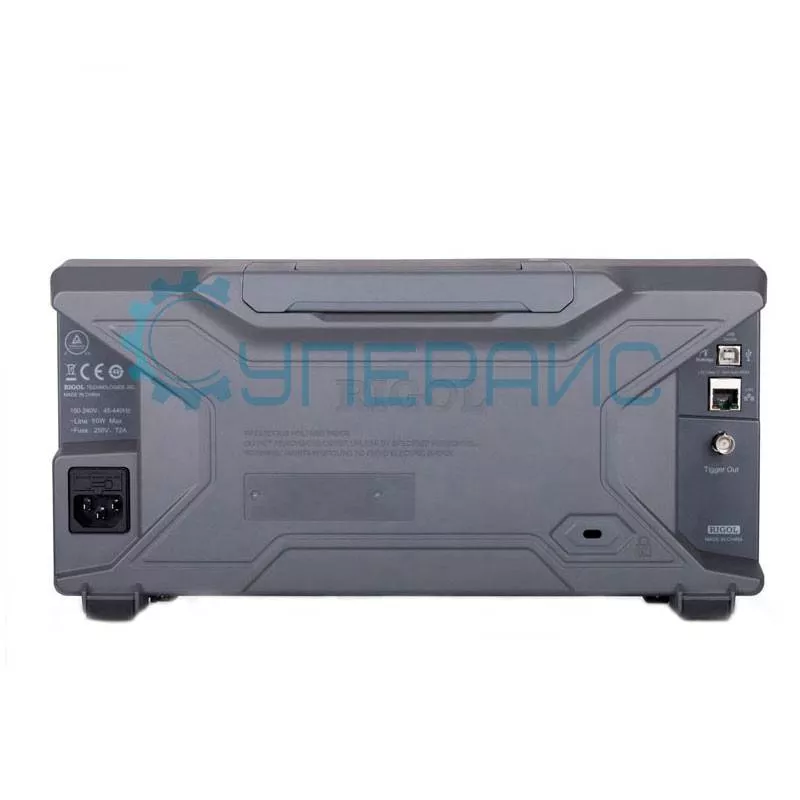

USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Габариты | 362 мм х 180 мм х 131 мм |
| Вес нетто | 4 кг |

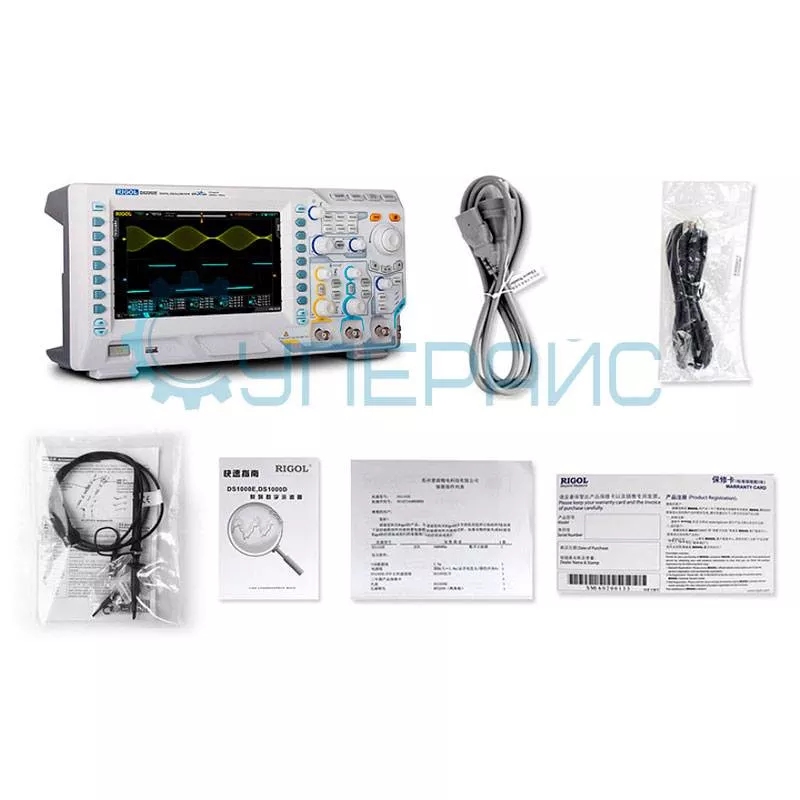

| Комплектация | цифровой осциллограф RIGOL DS2202E - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Документация и ПО RIGOL DS2202E
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифрового настольного осциллографа RIGOL DS2202E серии DS2000E
Язык:
Английский
Размер и тип:
2.96 МБ,
PDF
Спецификация для цифрового настольного осциллографа RIGOL DS2202E серии DS2000E
Язык:
Английский
Размер и тип:
0.97 МБ,
PDF
Руководство по программированию настольного осциллографа RIGOL DS2202E серии DS2000E
Язык:
Английский
Размер и тип:
1.91 МБ,
PDF
Показать больше
Показать меньше
