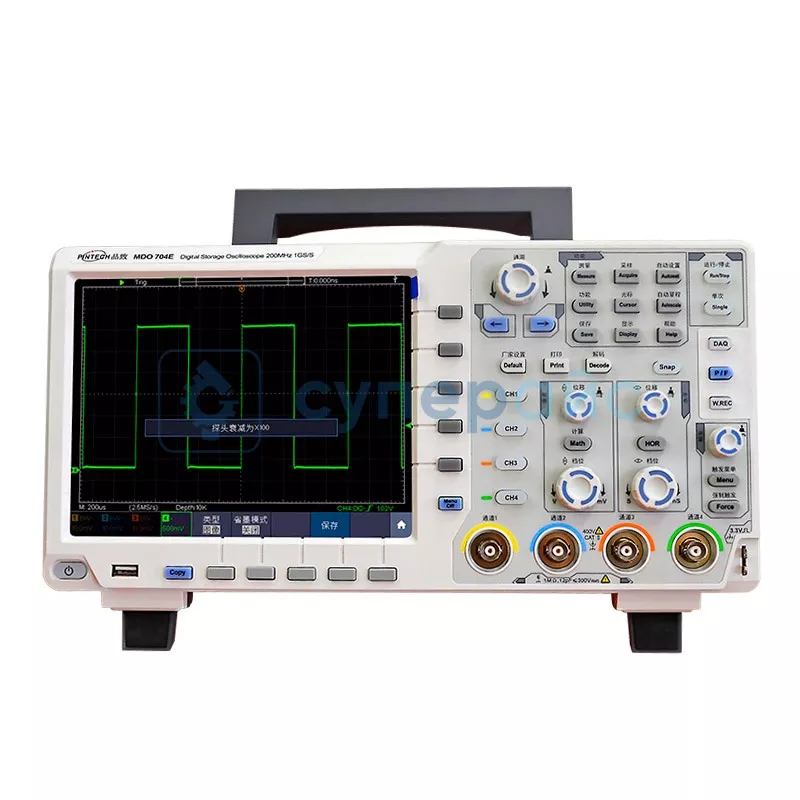

Четырехканальный осциллограф PINTECH MDO704E
125 879 ₽
125 879 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27692
Модель (серия)
MDO704E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики PINTECH MDO704E
Общие данные
Артикул (код товара)
27692
Производитель (бренд)
Модель (серия)
MDO704E
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
400 В
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2 %
Входная ёмкость
15 пФ ± 5 пФ
Канальная изоляция
0,001X - 1000X, шаг 1-2-5
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел - 10 В/дел
Низкочастотный отклик
> 5 Гц
Точность усиления постоянного тока
±3 % (для 1 мВ/дел)
±2 % (для ≥2 мВ/дел)
±2 % (для ≥2 мВ/дел)
Система синхронизации
Базовые типы триггера
по краю, импульсу, наклону
Расширенные типы триггера
видео,Windows, тайм-аут, Nth Edge, Logic
Протокольный триггер
I2C, SPI, RS232
Горизонтальная система
Горизонтальная развёртка
1 нс/дел - 1000 с/дел (шаг 1-2-5)
Точность временной базы
±2,5 ppm (при 25 °C)
Интерполяция
(sin x) / x, x
Система измерения
Автоматические измерения
Vp-p, Vavg, Vrms, частота, период, среднеквадратичное значение за неделю, среднеквадратичное значение курсора, максимальное значение, минимальное значение, максимальное значение, базовое значение, амплитудное значение, перерегулирование, фаза, предварительное перерегулирование, время нарастания, время спада, + ширина, - ширина, + коэффициент заполнения, - коэффициент заполнения, коэффициент заполнения, задержка A→B↓, задержка A→B↑, + количество импульсов, количество нарастающих фронтов, количество спадающих фронтов
Курсорные измерения
разница в напряжении между курсором (△V), разница во времени между курсором (△T), разница в напряжении между курсором (△V) и разница во времени между курсором (△T), автоматический курсор
Математические операции
+, -,, x, ÷, БПФ, целое число, разница, квадратный корень и определяемые пользователем функции
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
RS232
CAN (опция)
SPI (опция)
I²C (опция)
CAN (опция)
SPI (опция)
I²C (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
P/F Out
LAN
P/F Out
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 40 ℃, влажность 90%
Комплектация
Комплектация
кабель питания - 1 шт
отвертка - 1 шт
USB кабель - 1 шт
компакт-диск - 1 шт
щуп - 1 шт
отвертка - 1 шт
USB кабель - 1 шт
компакт-диск - 1 шт
щуп - 1 шт
Габариты и вес
Габариты прибора
340 х 177 х 90 мм
Вес нетто, кг
1,1
Описание PINTECH MDO704E
Обзорная таблица осциллографов PINTECH
| Характеристики | PINTECH MDO704 | PINTECH MDO704E |
| Полоса пропускания | 100 МГц | 200 МГц |
| Количество каналов | 4 | |
| Частота дискретизации | 1 ГВыб/с | |
| Глубина памяти |
4 канал: 10 Мб 2 канал: 20 Мб 1 канал: 40 Мб |
|
| Хранение | 100 записей | |
| Частота линии / поля (видео) | NTSC, PAL, SECAM | |
| Режимы триггера | автоматический, нормальный, одиночный | |
| Триггеры | по краю, видео, импульсу, наклону, Windows, тайм-аут, Nth Edge, Logic, I2C, SPI, RS232 | |
| Тип дисплея | 8-дюймовый ЖК TFT, 800 х 600 | |
| Интерфейс | LAN, USB, trig out (P/F) | |
