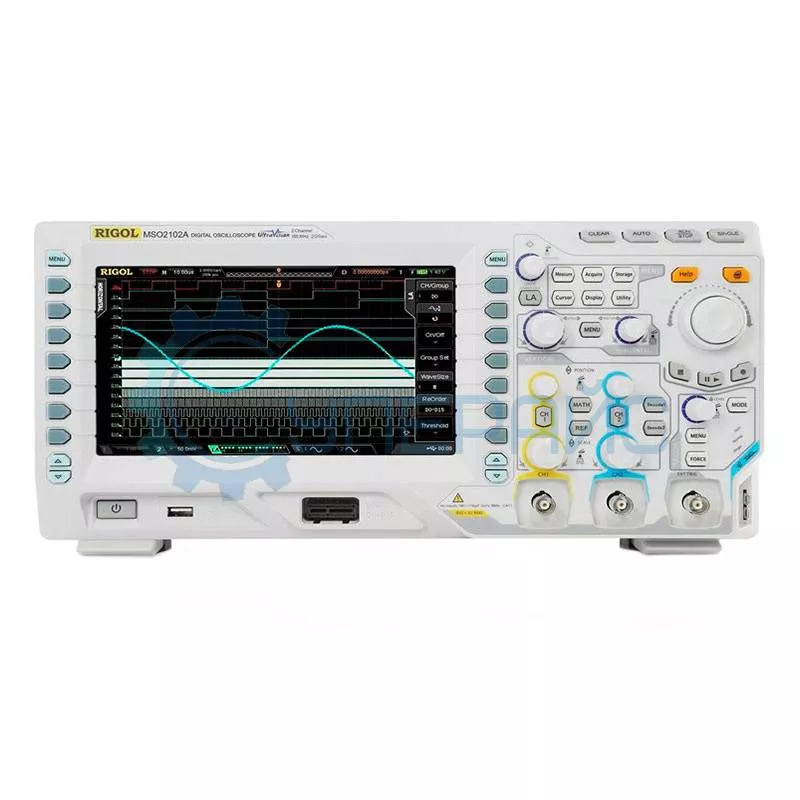

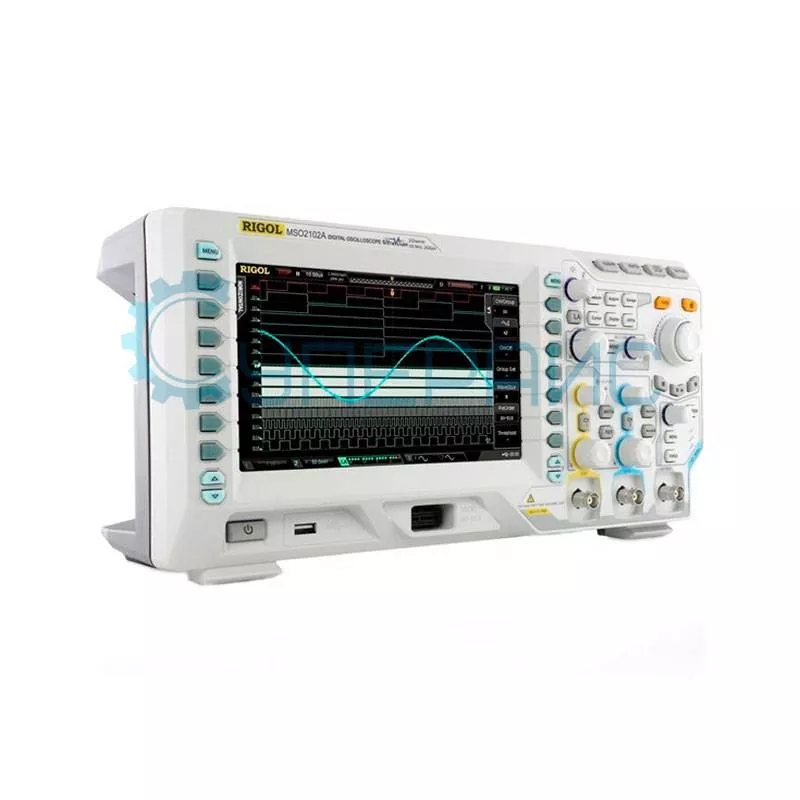

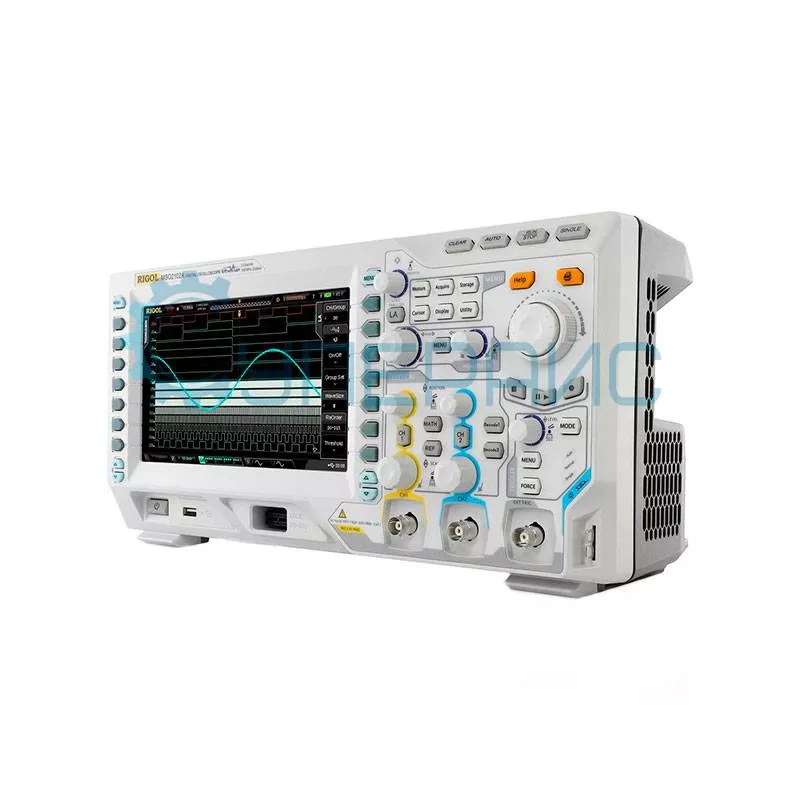

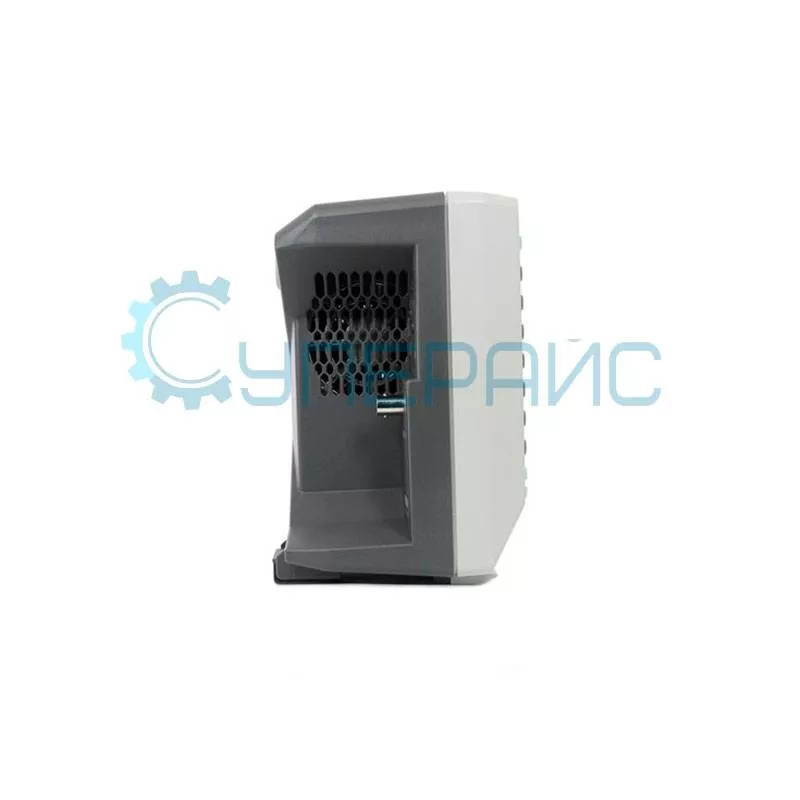

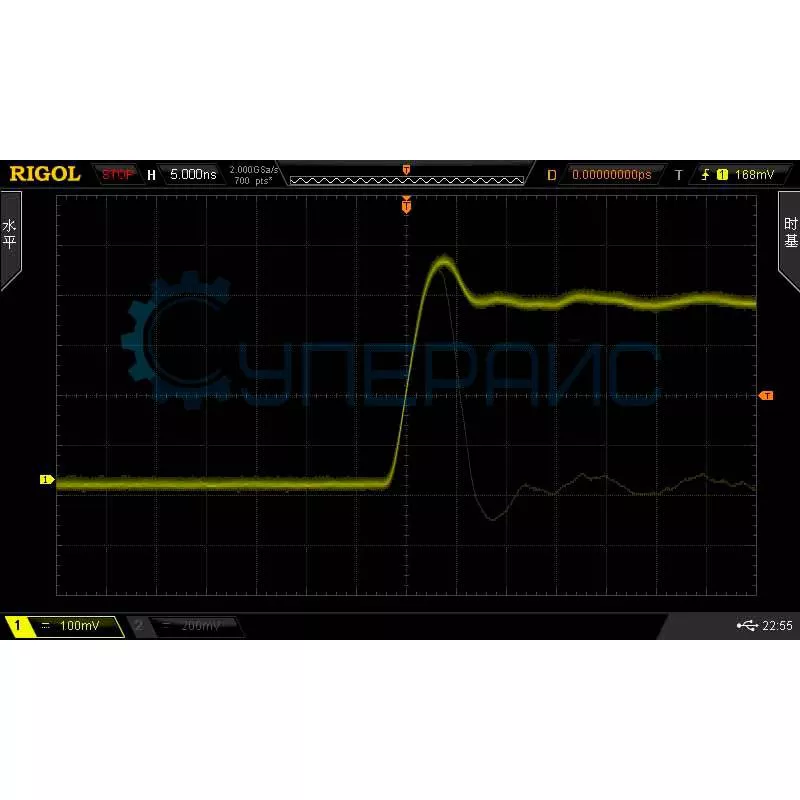

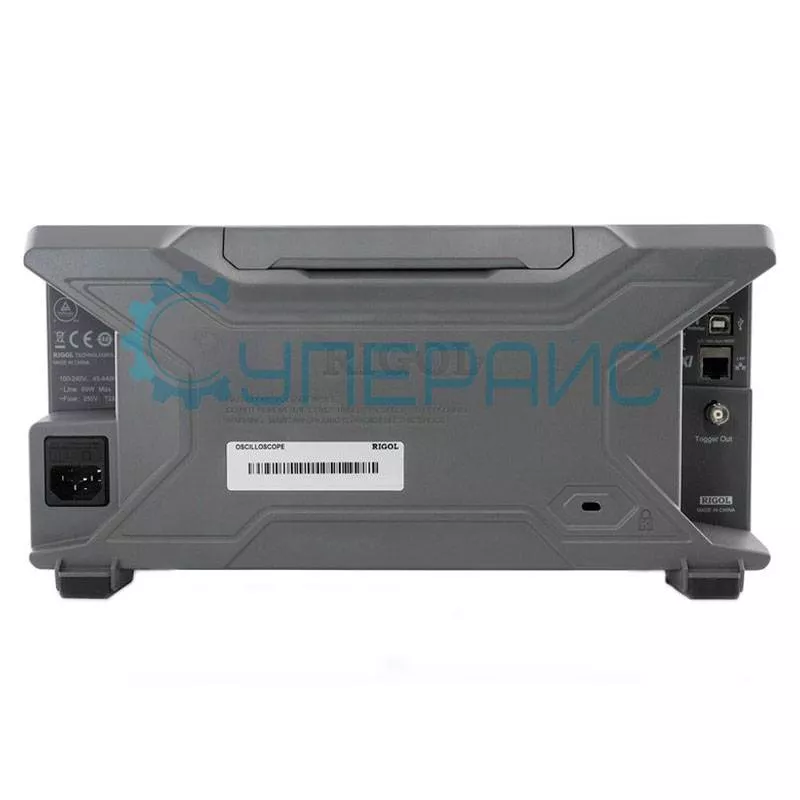

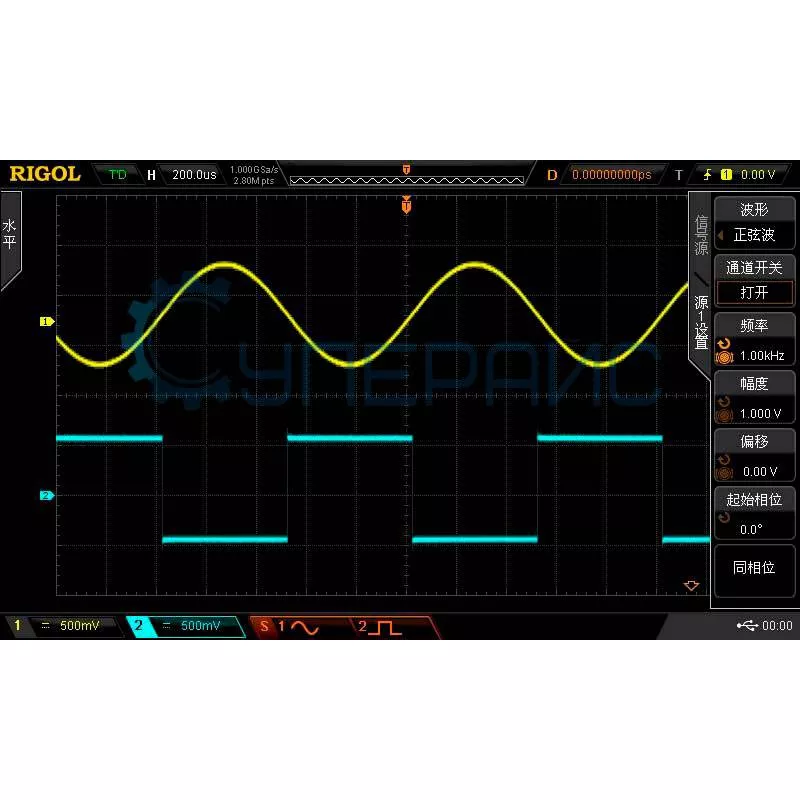

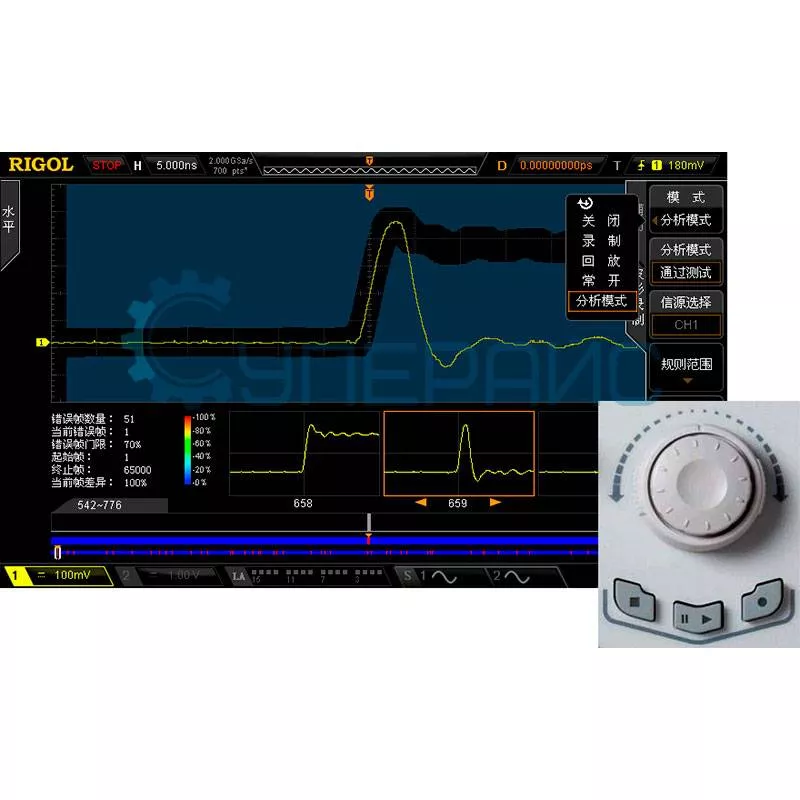

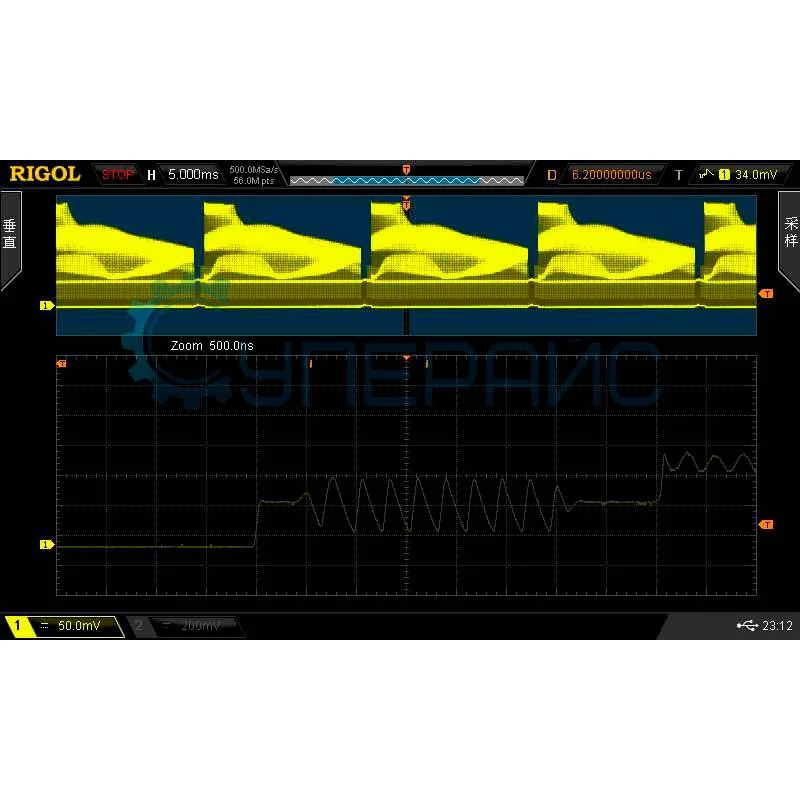

Осциллограф смешанных сигналов RIGOL MSO2102A
Код товара: 5188
Гарантия 36 месяцев
О товаре Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 2 Гвыб/с
Встроенный 16-канальный логический анализатор
155 979 руб.
155 979 руб.
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 2 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 2 Гвыб/с
Встроенный 16-канальный логический анализатор
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL MSO2102A
| Характеристики настольного осциллографа | |
| Серия | MSO2000A |
|
Полоса пропускания |
100 МГц |
|
Количество каналов |
2 + 16 цифровых + внешний запуск |
|
Максимальная частота дискретизации в реальном времени |
Аналоговые каналы: 2 ГВыб / с в одноканальном режиме 1 ГВыб / с в двухканальном режиме Цифровые каналы: 1 ГВыб / с 8 каналов 500 МВыб / с 16 каналов |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
Аналоговые каналы: 1 МОм ± 1 %, 16 пФ ± 3 пФ или 50 Ом ± 1.5 % Цифровые каналы: 101 кОм ± 1 %, 9 пФ ± 3 пФ |
|
Установка коэффициента затухания датчика |
0.01 X - 1000 Х с шагом 1-2-5 |
|
Максимальное входное напряжение |
Аналоговые каналы: 300 Vrms CAT I, 100 Vrms CAT II Переходное перенапряжение: 1000 В Цифровые каналы: 40 Vrms CAT I Переходное перенапряжение: 800 В |
|
Ограничение полосы пропускания |
20 МГц |
| Горизонтальная система | |
|
Погрешность временной базы |
± 25 ppm |
|
Интерполяция формы волны |
sin (х) / х |
| максимальная скорость захвата осциллограмм | 52000 сиг/с |
| Размер памяти |
Аналоговые каналы: 14 Мб (выбор 1.4 Мб, 140 Кб, 14 Кб) опция 56 Мб в одноканальном режиме 7 Мб (выбор 0.7 Мб, 70 Кб, 7 Кб) опция 28 Мб в двухканальном режиме Цифровые каналы: 14 Мб (8 каналов) / 7 Мб (16 каналов) 28 Мб (8 каналов) / 14 Мб (16 каналов) опция |
|
Коэффициент развёртки |
5 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы | Y-T, X-Y |
| Вертикальная система аналоговых каналов | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
500 мкВ / дел - 10 В / дел (1 МОм) 500 мкВ / дел - 1 В / дел (50 Ом) |
|
Время нарастания |
<3.5 нс |
|
Диапазон вертикального смещения |
500 мВ / дел - 50 мВ / дел, ± 2 В 51 мВ / дел - 200 В / дел, ± 10 В 205 мВ / дел - 2 В / дел, ± 50 В 2,05 В / дел - 10 В / дел, ± 100 В |
|
Полоса пропускания для аналогового периодического сигнала |
100 МГц |
|
Полоса пропускания для однократного сигнала |
100 МГц |
|
Низкочастотный отклик (-3 дБ) |
≤ 5 Гц (на входе BNC) |
|
Погрешность коэффициента усиления |
± 2% |
| Изоляция между каналами | > 40 дБ |
| Вертикальная система цифровых каналов | |
|
Вертикальное разрешение |
1 бит |
| Пороги | 1 группа из 8 каналов |
| Диапазон значений порогов | ± 15 В с шагом 10 мВ |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) |
| Погрешность установки порога | ± 100 мВ + 3% от установленного значения |
|
Полоса пропускания для однократного сигнала |
100 МГц |
| Максимальный динамический диапазон | ± 10 В + значение порога |
| Минимальный размах напряжения | 500 мВ |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), рант, окно, шаблон, N фронт, истечение времени, длительность события, установка/удержание, RS232/UART, I2C, SPI |
| Время задержки |
100 нс - 10 с |
|
Диапазон уровня запуска триггера |
CH1, CH2: ± 5 деления от центра экрана |
|
EXT: ± 4 В |
|
| Чувствительность триггера | 1 дел (< 10 мВ), 0.3 дел (> 10 мВ) |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1, CH2 |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 4 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Стандарт | 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A) |
| Запуск по ранту | |
|
Режим запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 4 с |
|
Запуск по истечении времени (опция AT-DS2000A) |
|
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
|
Источник запуска |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 4 с |
| Запуск по N фронту (опция AT-DS2000A) | |
|
Режим запуска |
нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 10 с |
|
Номер фронта |
1-65535 |
| Запуск по окну (опция AT-DS2000A) | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
16 нс ~ 4 с |
| Запуск по задержке (опция AT-DS2000A) | |
|
Режим запуска |
нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 10 с |
| Запуск по длительности события CH1, CH2 | |
|
Установка |
H, L, X |
| Условие запуска | >, <, внутри интервала<> |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 10 с |
| Запуск по установке/удержанию | |
|
Установка |
H, L |
| Режим запуска | нарастающий, спадающий |
|
Источник |
CH1, CH2 |
|
Диапазон удержания триггера |
2 нс ~ 1 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
|
RS232/UART запуск |
|
| Полярность | положительная, инвентированная |
| Источник запуска | CH1, CH2 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит |

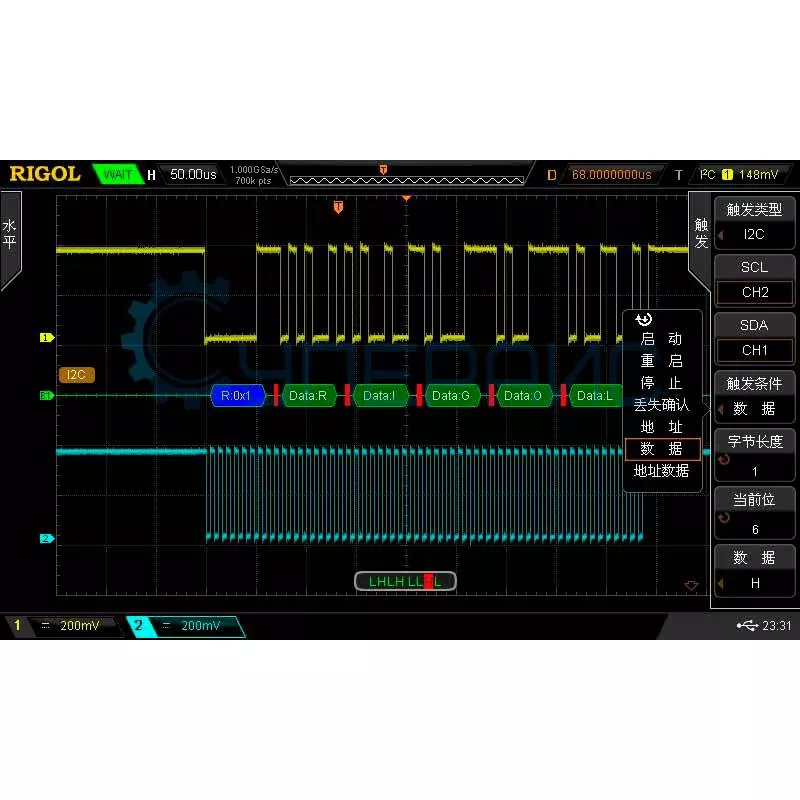

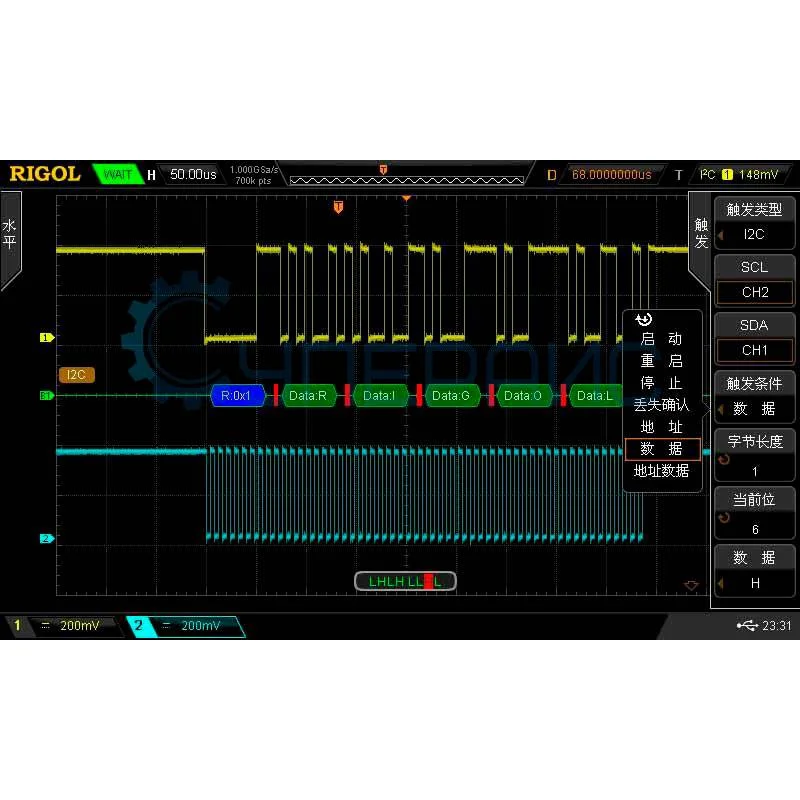

| I2C запуск | |
|
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, A&D |
|
Источник запуска |
CH1, CH2 |
| Разрядность | 7 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
|
Источник запуска |
CH1, CH2 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Диапазон удержания триггера | 100 нс ~ 1 нс |
| Установка | H, L, X |
| USB запуск (опция AT-DS2000A) | |
|
Источник запуска |
CH1, CH2 |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend |
| Скорость сигнала | низкая, полная |
| CAN запуск (опция CAN-DS2000A) | |
|
Источник запуска |
CH1, CH2 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps |
| Точки сэмплирования | 5% ~ 95% |
| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|
Автоматическое измерение |
Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg |
| Общие характеристики | |
|
Тип дисплея |
8 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
|
Питание |
100-240 В, 50-60 Гц, < 50 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
|
Интерфейс передачи данных |
USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Габариты изделия | 362 х 180 х 131 мм |
| Габариты упаковки | 440 х 255 х 280 мм |
| Вес брутто | 5,25 кг |

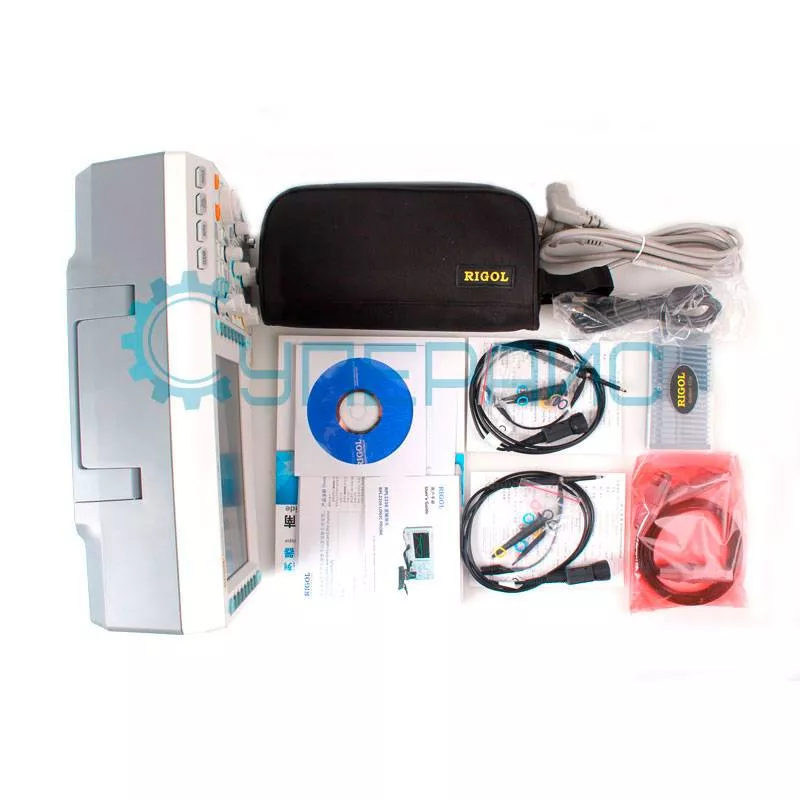

| Комплектация | цифровой осциллограф RIGOL MSO2102A - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт чехол для аксессуаров - 1 шт пробник логического анализатора - 1 шт щупы для логического анализатора - 20 шт |
| Совместимость |
Пробник дифференциальный для осциллографа RIGOL RP1050D Плата для осциллографов RIGOL DK-DS6000 Пробник для осциллографа RIGOL RP1025D Пробник токовый RIGOL RP1001C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) |
Цифровой осциллограф MSO2102A
Универсальный осциллограф с логическим анализатором RIGOL MSO2102A — высокоточное устройство, способное эффективно анализировать смешанные сигналы в широком диапазоне задач. Этот прибор не только гарантирует точные измерения, но и имеет ряд ключевых функций, делающих его востребованным оборудованием для инженеров и электронщиков.
Универсальный инструмент для точной осциллографии
Модель MSO2102A представляет собой прибор, который даёт пользователю обширный набор инструментов для измерения и анализа различных типов сигналов. Это делает его универсальным решением для многих инженерных задач.
Преимущества устройства:
- Поддерживает полосу пропускания 100 МГц и два аналоговых канала + 16 цифровых, что позволяет выполнять измерения в электронике, телекоммуникациях и связи.
- Расширенный набор функций делает его подходящим инструментом для разработки, отладки и тестирования электронных устройств.
- TFT ЖК-дисплей размером 8 дюймов разрешением 800*480 точек с подсветкой гарантирует чёткое отображение данных, что делает работу с прибором удобной в любых условиях эксплуатации.
Осциллограф RIGOL MSO2102A — универсальное решение для инженеров и электронщиков, гарантирующее высокоточный анализ смешанных сигналов. Небольшие габариты скрывают широкую функциональность и высокую производительность прибора, что делает его незаменимым инструментом в любом проекте.
Обзорная таблица осциллографов Rigol серии 2000
| Характеристики | MSO2302A | DS2302A | MSO2102A | DS2102A | DS2202A | MSO2202A |
| Тип | смешанных сигналов (MSO) | цифровой запоминающий (DSO) | смешанных сигналов (MSO) | цифровой запоминающий (DSO) | цифровой запоминающий (DSO) | смешанных сигналов (MSO) |
| Полоса пропускания, МГц | 300 | 300 | 100 | 100 | 200 | 200 |
| Количество аналоговых каналов | 2 | |||||
| Количество цифровых каналов | 16 | нет | 16 | нет | нет | 16 |
| Частота дискретизации на канал, МВыб/с | 2000 | |||||
| Время нарастания, нс | ≤1,2 | ≤1,2 | ≤ 3,5 | ≤ 3,5 | ≤1,8 | ≤1,8 |
| Глубина памяти на канал, Мб | 14 | |||||
| Разрешение по вертикали (разрядность АЦП), бит | 8 | |||||
| Генератор сигналов | да | нет | нет | нет | нет | нет |
| Логический анализатор | да | нет | да | нет | нет | да |
| Мультиметр | нет | |||||
| Анализатор спектра сигнала с помощью БПФ | да | |||||
| Частотомер | да | |||||
| Самописец | да | |||||
| Анализатор протоколов | да | |||||
| Разрешение дисплея, пиксель | 800 x 480 | |||||
| Интерфейс передачи данных | USB/ LAN/ AUX (TrigOut/PassFail) | |||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
