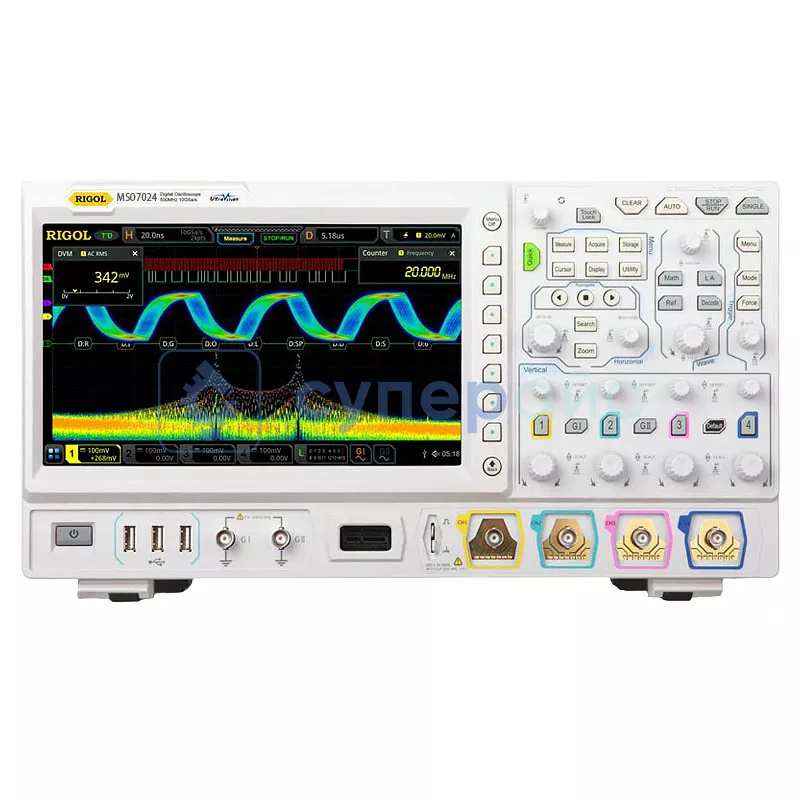

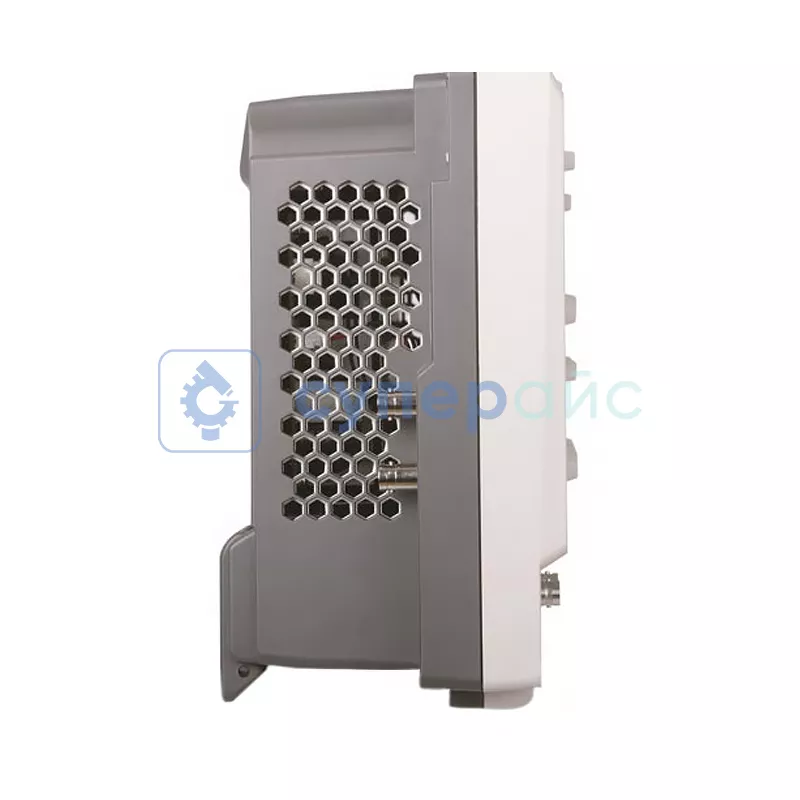

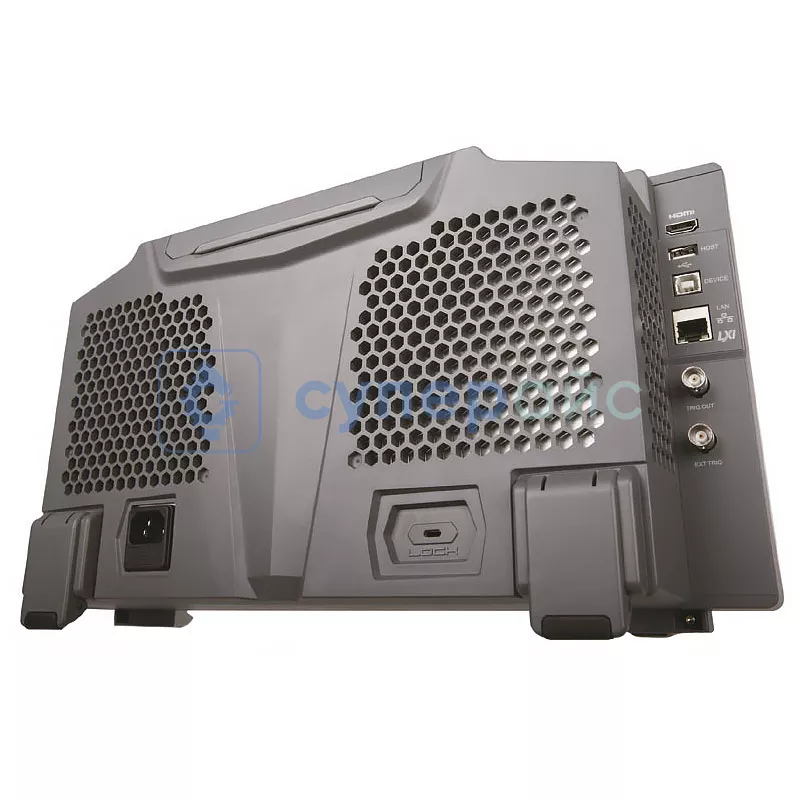

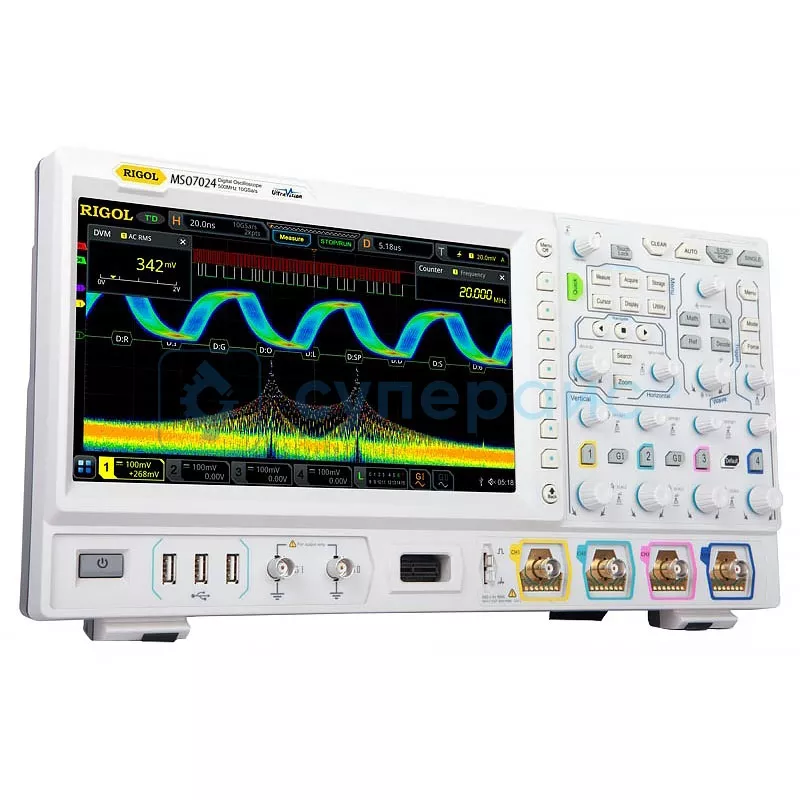

Настольный осциллограф RIGOL MSO7024 (4 канала, 200 МГц)
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
517 450 ₽
517 450 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 9500₽
?
Поверка средств измерений - 9500₽
Артикул (код товара)
22531
Модель (серия)
MSO7024
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL MSO7024
Артикул (код товара)
22531
Модель (серия)
MSO7024
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов
Вес (кг)
7,1
Показать больше
Показать меньше
Описание RIGOL MSO7024
Технические характеристики RIGOL MSO7024
| Серия | MSO7000 |
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 + 16 цифровых каналов |
| Частота дискретизации |
10 ГВыб / с в одноканальном режиме 5 ГВыб / с в двухканальном и трехканальном режиме 2.5 ГВыб / с в четырехканальном режиме |
| Глубина памяти |
100 Мб (50 Мб - два канала; 25 Мб - четыре канала) |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм ± 1 %, 50 Ом ± 1 %; 17 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
| Максимальное входное напряжение | 300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом) |
| Скорость захвата осциллограмм | ≤ 600000 осц./с |
| Горизонтальная система | |
| Погрешность временной базы | ± 2 ppm |
| Коэффициент развёртки | 2 нс / дел - 1 кс / дел |
| Режимы | YT, XY, SCAN, ROLL |
| Вертикальная система | |
| Вертикальное разрешение |
8 бит |
| Вертикальная развёртка |
1 мВ / дел - 10 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
| Время нарастания | ≤ 1,75 нс |
| Диапазон вертикального смещения |
1 МОм: 1 мВ / дел - 50 мВ / дел, ± 1 В 51 мВ / дел - 260 В / дел, ± 30 В 265 В / дел - 10 В / дел, ± 100 В 50 Ом: 1 мВ / дел - 100 мВ / дел, ± 1 В 102 мВ / дел - 1 В / дел, ± 4 В |
| Динамический диапазон | ± 5 дел |
| Точность усиления постоянного тока | ± 2% |
| Точность смещения постоянного тока |
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами | > 40 дБ |
| Система синхронизации | |
| Источник триггера | CH1 - CH4, EXT, AC Line |
| Режимы триггера | фронт, импульс, видео, наклон, рант, окно, паттерн, продолжительность, истечение времени, задержка, удержание, N фронт |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера |
± 5 деления от центра экрана (внутренний) ± 8 (внешинй) |
| Чувствительность триггера | 1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4, EXT, AC Line |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска |
CH1 - CH4 |
| Запуск по наклону | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Источник запуска | CH1 - CH4 |
| Время удержания | 800 пс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL/SECAM, 480P, 576P |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 16 нс - 10 с |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник | CH1 - CH4 |
| Запуск по задержке | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по удержанию | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 1 с |
| Запуск по продолжительности | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 1 с |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, площадь, площадь периода и Std Dev, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительный счетчик импульсов, отрицательный счетчик импульсов, счетчик нарастающих фронтов, счетчик падающих фронтов, Tvmax, Tvmin, положительная и отрицательная скорость нарастания, задержка (A ↑ - B ↑), задержка (A ↑ - B ↓), задержка (A ↓ - B ↑), задержка (A ↓ - B ↓ ), фаза (A ↑ - B ↑), фаза (A ↑ - B ↓), фаза (A ↓ - B ↑), фаза (A ↓ - B ↓) |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC, AC |
| Разрешение | 3 бита |
| Частотомер | |
| Источник | CH1 - CH4, EXT |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 6 бит |
| Общие характеристики | |
|
Тип дисплея |
10.1 дюймов TFT LCD, 1024 х 600 |
|
Питание |
100-240 В, 45-440 Гц, < 200 Вт |
| Предохранитель | 250 В, Т, 3.15 А |
| Декодирование сигналов шин | Parallel |
| Интерфейс передачи данных | USB, LAN, HDMI |
| Габариты | 410 х 224 х 135 мм |
| Вес нетто | 3,9 кг |
| Вес брутто | 7,1 кг |
| Комплектация |
цифровой осциллограф RIGOL MSO7024 - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Обзорная таблица осциллографов Rigol
| Характеристики | MSO7014 | MSO7024 | DS7054 | DS7034 |
| Количество каналов | 4 | |||
| Полоса пропускания | 100 МГц | 200 МГц | 500 МГц | 350 МГц |
| Частота дискретизации |
10 ГВыб / с в одноканальном режиме 5 ГВыб / с в двухканальном и трехканальном режиме 2.5 ГВыб / с в четырехканальном режиме |
|||
| Скорость захвата осциллограмм | ≤ 600000 осц./с | |||
| Вертикальное разрешение | 8 бит | |||
| Время нарастания | ≤ 3.5 нс | ≤ 1,75 нс | ≤ 0,7 нс | ≤ 1 нс |
| Коэффициент развёртки | 5 нс / дел - 1 кс / дел | 2 нс / дел - 1 кс / дел | 0,5 нс / дел - 1 кс / дел | 1 нс / дел - 1 кс / дел |
| Погрешность временной базы | ± 2 ppm | |||
| Тип дисплея | 10.1 дюймов TFT LCD, 1024 х 600 | |||
| Питание | 100-240 В | |||
Цифровой осциллограф RIGOL MSO7024: Профессиональный анализ сложных сигналов
Цифровой осциллограф RIGOL MSO7024 представляет измерительный комплекс для решения самых сложных задач в области электроники. Количество каналов: 4+16 (аналоговые+цифровые) предлагает всесторонний анализ смешанных сигналов. Высокая полоса пропускания и частота дискретизации 10 ГВыб/с делают его выбором для разработки и отладки сложных электронных устройств.
Преимущества:
- Глубокая память 100 Мб для детального анализа длинных последовательностей
- Скорость захвата до 600 000 осциллограмм в секунду
- Расширенные возможности триггерной системы и декодирования протоколов
- Яркий 10.1-дюймовый дисплей с высоким разрешением 1024×600
- Комплексные математические функции и измерения
Осциллограф 200 МГц 4 канала демонстрирует исключительную точность измерений благодаря технологии UltraVision II. Увеличенная глубина памяти позволяет захватывать продолжительные сигналы без потери детализации, что критически важно при анализе сложных цифровых протоколов. Интегрированные инструменты автоматических измерений значительно ускоряют процесс диагностики и тестирования устройств.
Внимания заслуживает универсальность интерфейс передачи данных: USB, LAN и HDMI подключение обеспечивают простую интеграцию в автоматизированные измерительные системы. Полная поддержка SCPI команд и возможность удаленного управления через Ethernet делают этот прибор ценным активом для производственных и исследовательских лабораторий.
Профессиональные применения включают:
- Разработку и тестирование силовой электроники
- Анализ цифровых шин и протоколов связи
- Исследования в области телекоммуникаций
- Образовательные программы в области электроники
- Сервисное обслуживание промышленного оборудования
Цифровой осциллограф RIGOL MSO7024 поставляется с полным комплектом аксессуаров, включая четыре пассивных пробника и все необходимые кабели. Эргономичный дизайн и продуманная компоновка элементов управления делают работу с прибором комфортной даже в условиях продолжительных измерительных сессий.
