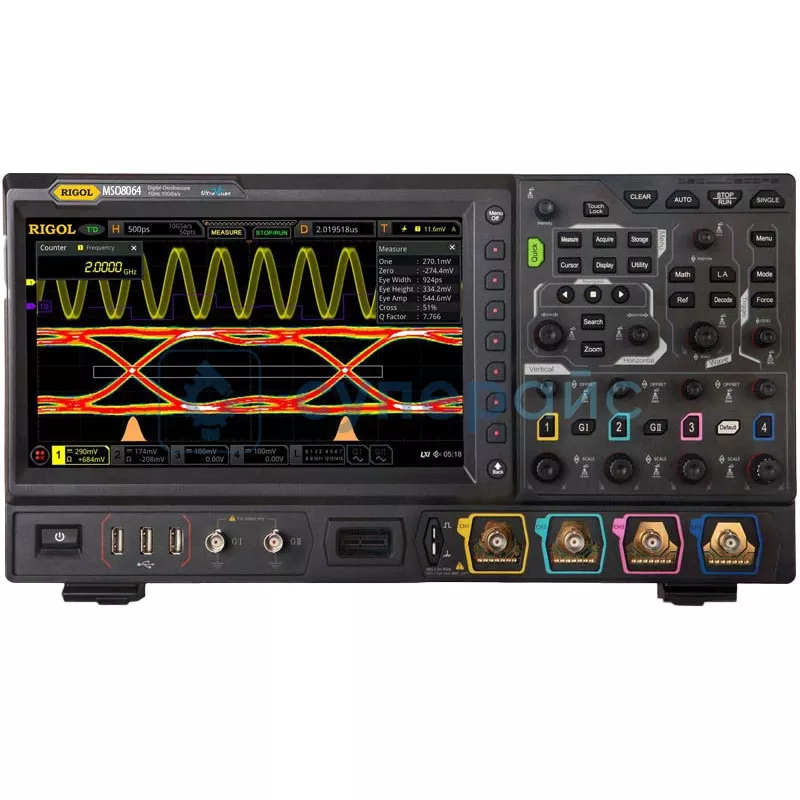

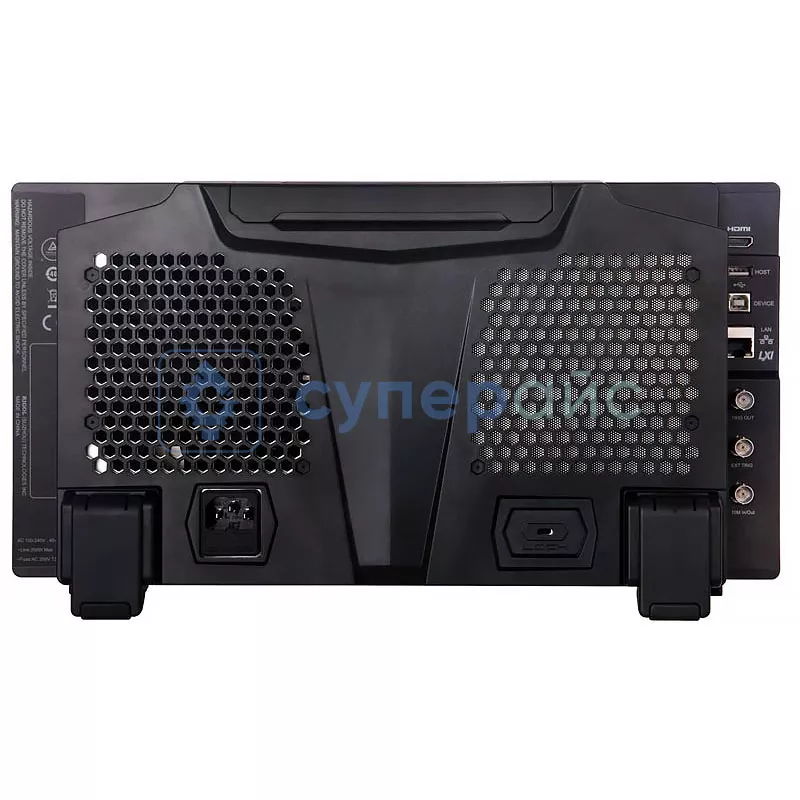

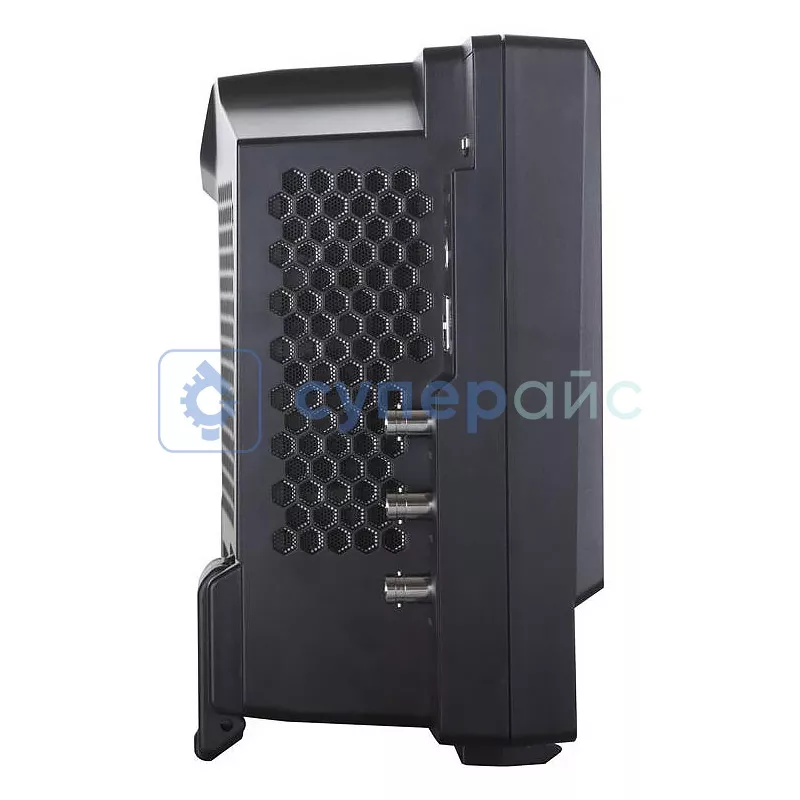

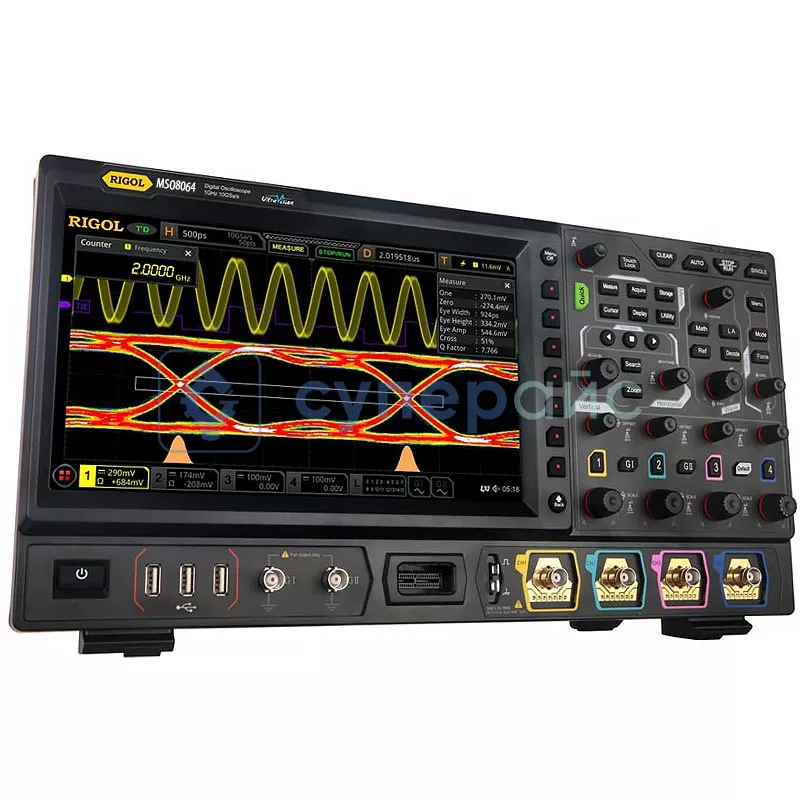

Цифровой осциллограф RIGOL MSO8064 (4 канала, 600 МГц)
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
1 213 929 ₽
1 213 929 ₽
включая НДС: 22%
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 9500₽
?
Поверка средств измерений - 9500₽
Артикул (код товара)
22532
Модель (серия)
MSO8064
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL MSO8064
Общие данные
Артикул (код товара)
22532
Производитель (бренд)
Модель (серия)
MSO8064
Страна производства
Китай
Гарантия, мес.
36
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом)
Входные параметры
Развязка входа
DC, AC
Входное сопротивление
1 МОм ± 1 %,
50 Ом ± 1 %
50 Ом ± 1 %
Входная ёмкость
19 пФ ± 3 пФ
Коэффициенты пробников
0.0001X, 0.0002X, 0.0005X, 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X
Количество триггерных входов
4
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Точность усиления постоянного тока
± 2 %
Точность вертикального смещения
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения)
> 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения)
> 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения)
Система синхронизации
Базовые типы триггера
фронт, импульс, наклон, рант
Расширенные типы триггера
видео, окно, паттерн, продолжительность, истечение времени, задержка, удержание, N фронт
Источник триггера
CH1 - CH4, EXT, AC Line
Чувствительность триггера по фронту
1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел)
Диапазон удержания триггера
8 нс - 10 с
Горизонтальная система
Горизонтальная развёртка
0,5 нс / дел - 1 кс / дел
Точность временной базы
± 2 ppm
Режимы развёртки
YT, XY, SCAN, ROLL
Система измерения
Автоматические измерения
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, площадь, площадь периода и Std Dev, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительный счетчик импульсов, отрицательный счетчик импульсов, счетчик нарастающих фронтов, счетчик падающих фронтов, Tvmax, Tvmin, положительная и отрицательная скорость нарастания, задержка (A ↑ - B ↑), задержка (A ↑ - B ↓), задержка (A ↓ - B ↑), задержка (A ↓ - B ↓ ), фаза (A ↑ - B ↑), фаза (A ↑ - B ↓), фаза (A ↓ - B ↑), фаза (A ↓ - B ↓)
Курсорные измерения
ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
Математические операции
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop
Частотомер
встроенный, 6 разрядов
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Декодирование сигналов шин
Parallel
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type B
LAN
HDMI
USB type B
LAN
HDMI
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Комплектация
Комплектация
щупы для осциллографа - 4 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт
Габариты и вес
Габариты упаковки
410 х 224 х 135 мм
Вес нетто, кг
4
Вес брутто, кг
9,2
Описание RIGOL MSO8064
Обзорная таблица осциллографов RIGOL
| Характеристики | MSO8104 | MSO8204 | MSO8064 |
| Количество каналов | 4 | ||
| Полоса пропускания |
1 ГГц (50 Ом, -3 дБ) 500 МГц (1 МОм. -3 дБ) |
2 ГГц (50 Ом, -3 дБ) 500 МГц (1 МОм. -3 дБ) |
600 МГц (50 Ом, -3 дБ) 500 МГц (1 МОм. -3 дБ) |
| Частота дискретизации |
10 ГВыб / с в одноканальном режиме 5 ГВыб / с в двухканальном и трехканальном режиме 2.5 ГВыб / с в четырехканальном режиме |
||
| Глубина памяти | 500 Мб (250 Мб - два канала; 125 Мб - четыре канала) | ||
| Входной импеданс | 1 МОм ± 1 %, 50 Ом ± 1 %; 19 пФ ± 3 пФ | ||
| Максимальное входное напряжение | 300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом) | ||
| Скорость захвата осциллограмм | ≥ 600000 осц./с | ||
| Вольтметр | есть | ||
| Частотомер | есть | ||
| Дисплей | 10.1 дюймов TFT LCD, 1024 х 600 | ||
| Интерфейс передачи данных | USB, LAN, HDMI | ||
Цифровой осциллограф RIGOL MSO8064: Анализ сигналов с бескомпромиссной точностью
Цифровой осциллограф RIGOL MSO8064 представляет собой флагманское решение для сложных измерительных задач. Этот четырехканальный прибор сочетает технологии обработки сигналов с интуитивным управлением, предлагая специалистам беспрецедентные возможности анализа. Увеличенная глубина памяти 500 Мб и частота дискретизации 10 ГВыб/с предлагают точное воспроизведение даже самых сложных форм сигналов.
Преимущества модели:
- Набор инструментов для анализа аналоговых и цифровых сигналов
- Расширенные возможности декодирования промышленных шин
- Интегрированные функции вольтметра и частотомера для базовых измерений
- TFT дисплей с диагональю 10.1 дюйма и высоким разрешением
- Гибкие интерфейс передачи данных для подключения к компьютерным системам
Осциллограф 600 МГц демонстрирует исключительную производительность при работе со сложными сигналами. Усовершенствованная система триггеров позволяет захватывать и анализировать кратковременные события, а продвинутые математические функции гарантируют глубокую обработку данных. Возможности автоматических измерений сокращают время проведения сложных тестов.
Особенности работы с устройством:
- Многоканальные измерения с синхронной обработкой данных
- Расширенный анализ спектра с помощью преобразования Фурье
- Совместимость с различными типами пробников и датчиков
- Поддержка удаленного управления через LAN и USB-подключение
Осциллограф находит применение в различных областях:
- Тестирование электронных устройств
- Научные исследования и лабораторные измерения
- Образовательные программы в области электроники
- Сервисное обслуживание промышленного оборудования
- Автоматизированные измерительные комплексы
Прибор поставляется с полным комплектом аксессуаров, включая высокочастотные пробники и необходимое ПО. Универсальность и точность измерений позволяют решать самые сложные задачи в области электронных измерений.
Документация и ПО RIGOL MSO8064
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов RIGOL серии MSO8000
Язык:
Английский
Размер и тип:
4,64 МБ,
pdf
