Осциллограф RIGOL MSO8204 (4 канала, 2 ГГц)

Осциллограф RIGOL MSO8204: мощность для анализа высокочастотных сигналов

Осциллограф RIGOL MSO8204 — это смешанный сигнальный прибор с полосой пропускания 2 ГГц и частотой дискретизации 10 Гвыб/с. Устройство предназначено для работы с высокоскоростными цифровыми и аналоговыми сигналами в телекоммуникациях, радиолокации и микроэлектронике. Его 4 канала и поддержка глубины памяти 500 Мб позволяют захватывать даже сверхкороткие импульсы, а сенсорный дисплей 10,1 дюйма упрощает настройку измерений.

Совместимое оборудование

• Высокочастотные пробники: RP3300A (до 3 ГГц), RP3500D (дифференциальные).
• Коаксиальные линии: кабели с волновым сопротивлением 50 Ом для минимизации потерь.
• Логические анализаторы: модули для декодирования PCIe, USB 3.0, DDR.
• Программные опции: декодеры CAN FD, Ethernet 10G, JESD204B.

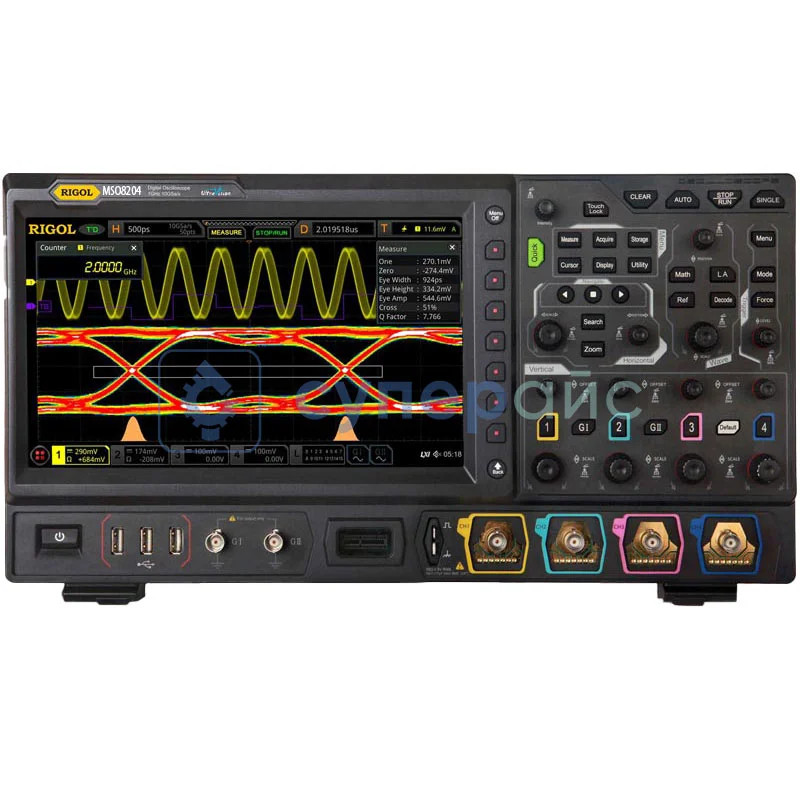

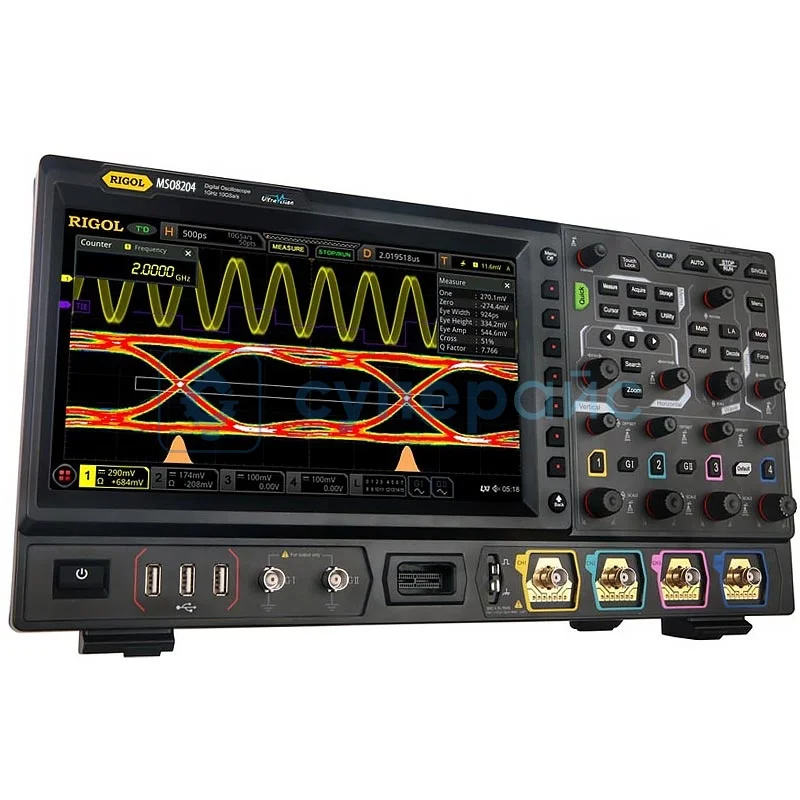

Цифровой осциллограф MSO8204 справляется с задачами, где критична точность: анализ сигналов радаров, отладка SerDes-интерфейсов, тестирование FPGA с тактовой частотой свыше 1 ГГц. Большой дисплей с разрешением 1024×600 отображает до 8 графиков одновременно, а функция цветовой градации выделяет редкие события на фоне шума. Передняя панель с интуитивными кнопками и сенсорным управлением ускоряет доступ к настройкам триггеров и математическим операциям.

Секрет универсальности MSO8204

1. Гибкость интерфейсов — HDMI, LAN, USB для интеграции в автоматизированные системы.
2. Адаптивность под стандарты — от 5G до космической связи (поддержка протоколов MIL-STD-1553).
3. Эргономика для долгой работы — антибликовое покрытие экрана и настраиваемые шаблоны измерений.
4. Масштабируемость — обновление полосы пропускания и декодеров через ПО.

Смешанный анализ — ключевая особенность прибора. MSO8204 одновременно обрабатывает аналоговые сигналы (до 2 ГГц) и цифровые шины (16 каналов с опцией). Это позволяет, например, отслеживать синхронизацию между тактовым генератором и DDR-памятью. Функция маскирующего тестирования (Pass/Fail) автоматически проверяет соответствие сигналов заданным допускам, что критично для серийного производства.

Применение в RF-технологиях

Осциллограф поддерживает импеданс 50 Ом, что делает его совместимым с ВЧ-оборудованием: антенными модулями, усилителями мощности, фильтрами. Встроенный частотомер с точностью 6 знаков и FFT-анализатор (1 млн точек) помогают находить гармоники и интермодуляционные искажения в сигналах до 2 ГГц.

Для инженеров, работающих с широкополосными системами, MSO8204 предлагает режим сегментированной памяти: запись прерывистых сигналов (например, радарных импульсов) с последующим детальным анализом каждого сегмента. Это экономит время при поиске редких сбоев. На странице товара можно купить MSO8204 для рабочих мест, где важны высокая информативность экрана, удобная панель управления и масштабируемость под разные измерительные задачи.
