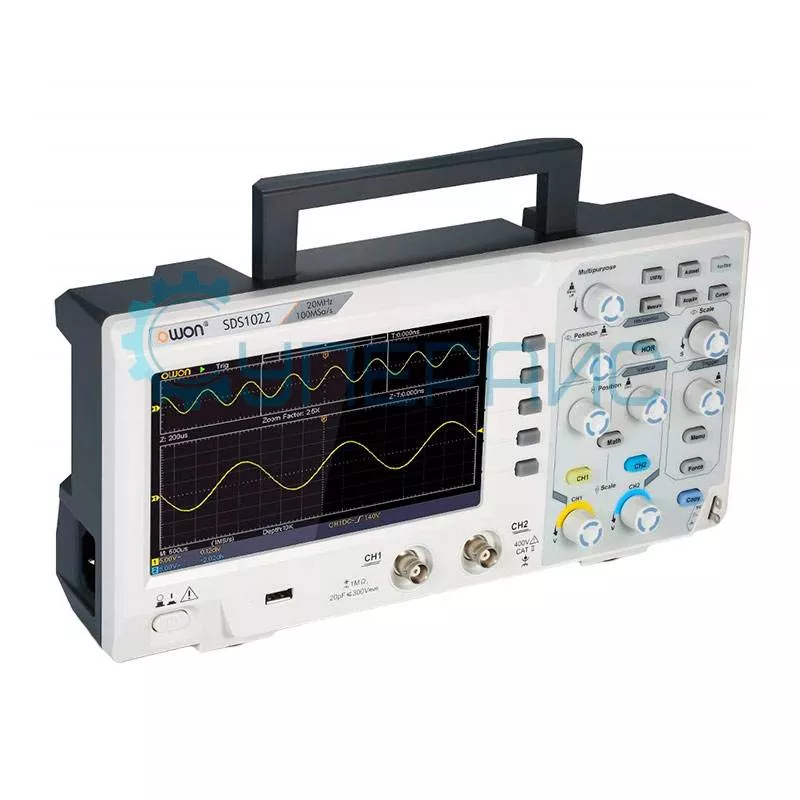

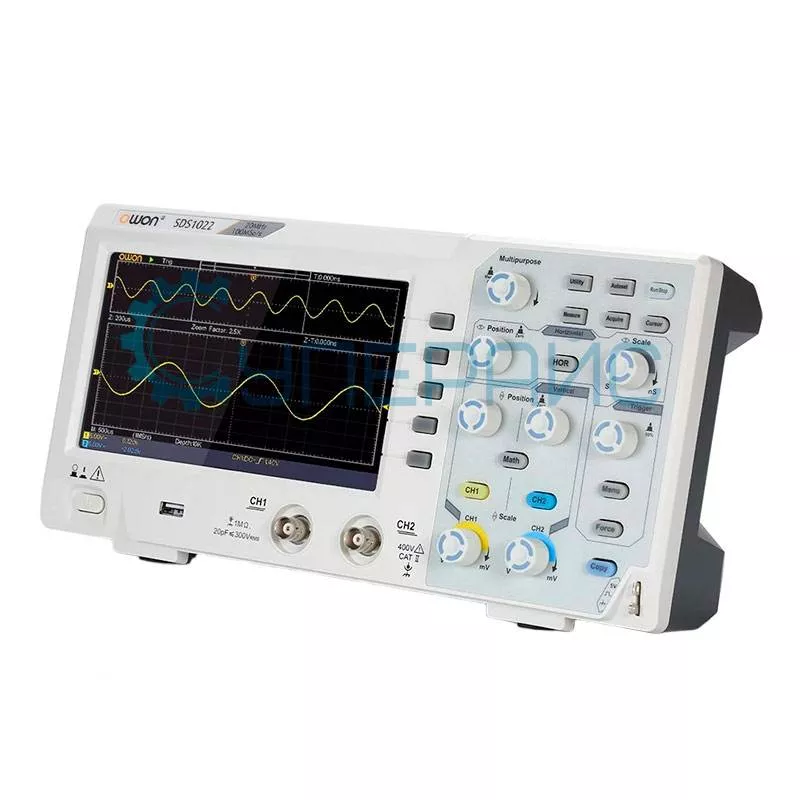

Цифровой запоминающий осциллограф OWON SDS1022 (2 канала, 20 МГц)
Код товара: 7015
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре Автоматическая настройка шкалы
Количество каналов: 2
Полоса пропускания: 20 МГц
Частота дискретизации: 100 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Автоматическая настройка шкалы
Количество каналов: 2
Полоса пропускания: 20 МГц
Частота дискретизации: 100 МВыб/с
Технические характеристикиOWON SDS1022
| Серия | SDS1000 |
| Полоса пропускания | 20 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 100 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 10 Кб |
| Коэффициент развёртки | 5 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации | 0,5 Выб / с - 100 МВыб / с |
| Точность | ± 100 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 17,5 нс |
| Смещение |
± 2 В (5 мВ / дел - 100 мВ / дел) ± 50 В (200 мВ / дел - 5 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Система синхронизации | |
| Режимы триггера | фронт, видео сигнал |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Точность уровня триггера | ± 0,3 дел |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Система измерения | |
| Курсорные измерения | △ V, △ T, △ T & △ V между курсорами, автоматический курсор |

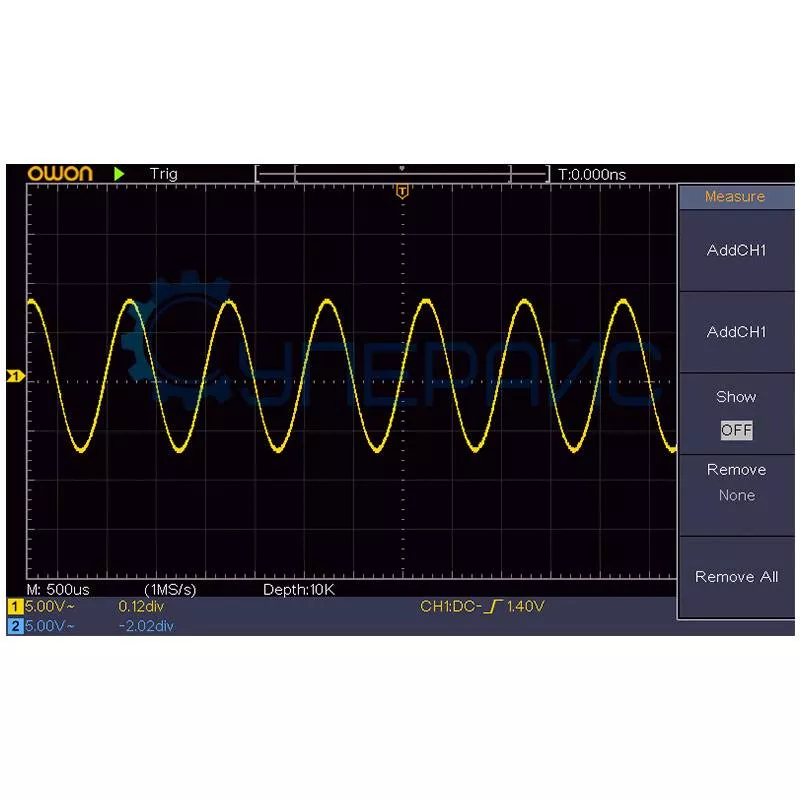

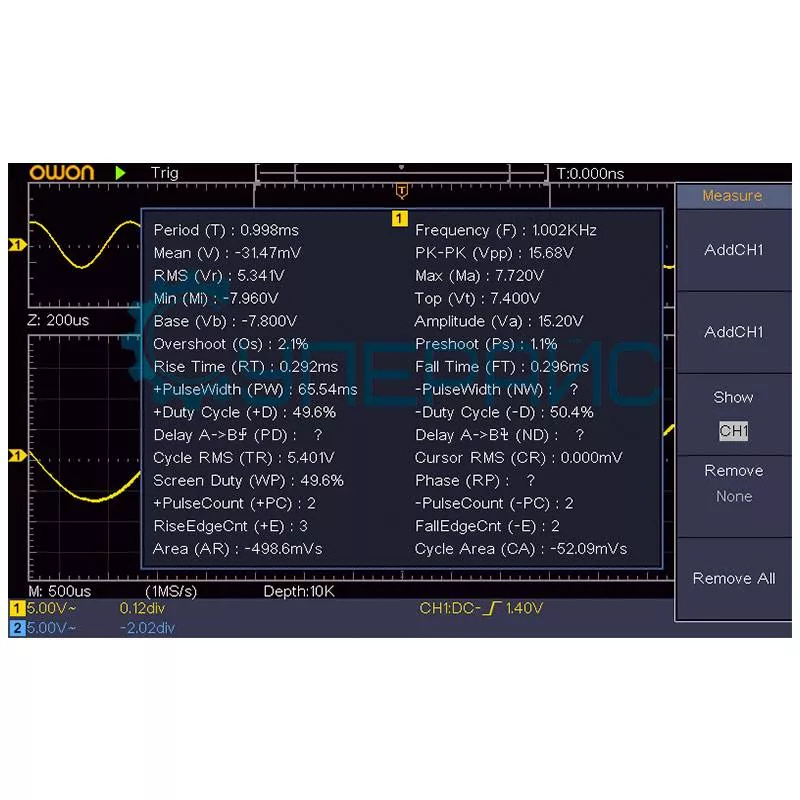

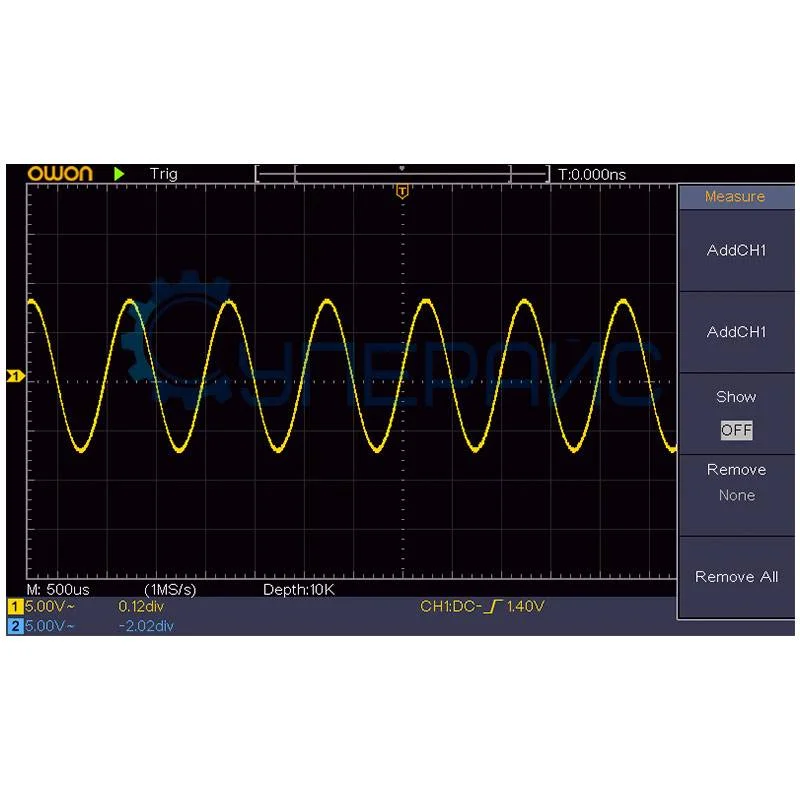

| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла |
| Математические функции | +, -, *, / FFT |
| Хранение формы волны | 16 сигналов |
| Фигуры Лиссажу | |
| Разность фаз | ± 3 градуса |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов |
| Интерфейс | русский |

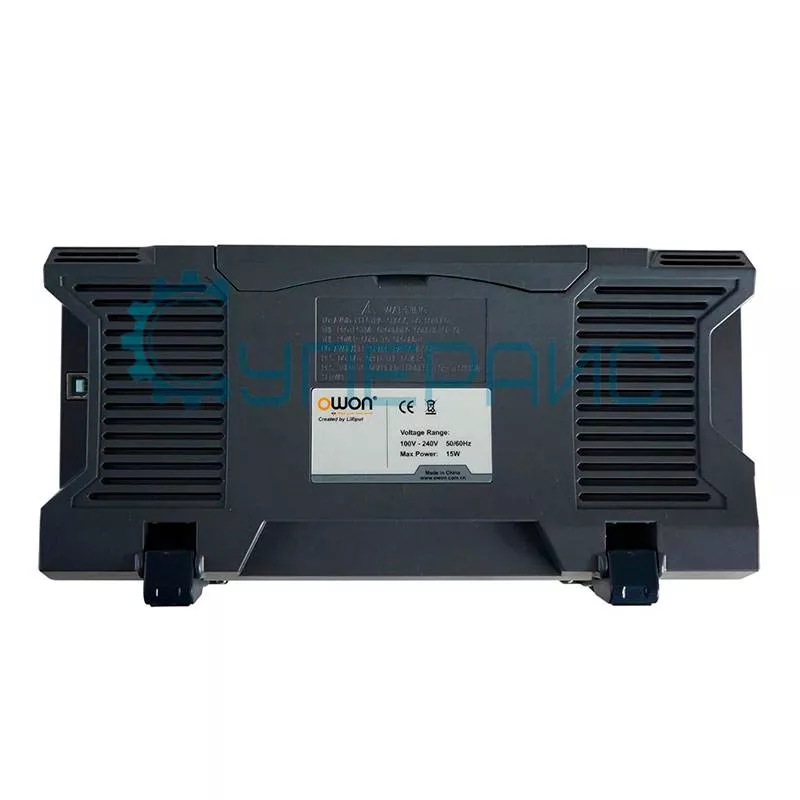

| Питание | 100 - 240 В AC, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Поддержка счетчика | есть |
| Интерфейс передачи данных | USB 2.0 |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Метод охлаждения | естественная конвекция |
| Габариты | 301 х 152 х 70 мм |
| Габариты упаковки | 370 x 110 x 180 мм |
| Вес нетто | 1,1 кг |
| Вес брутто | 1,6 кг |

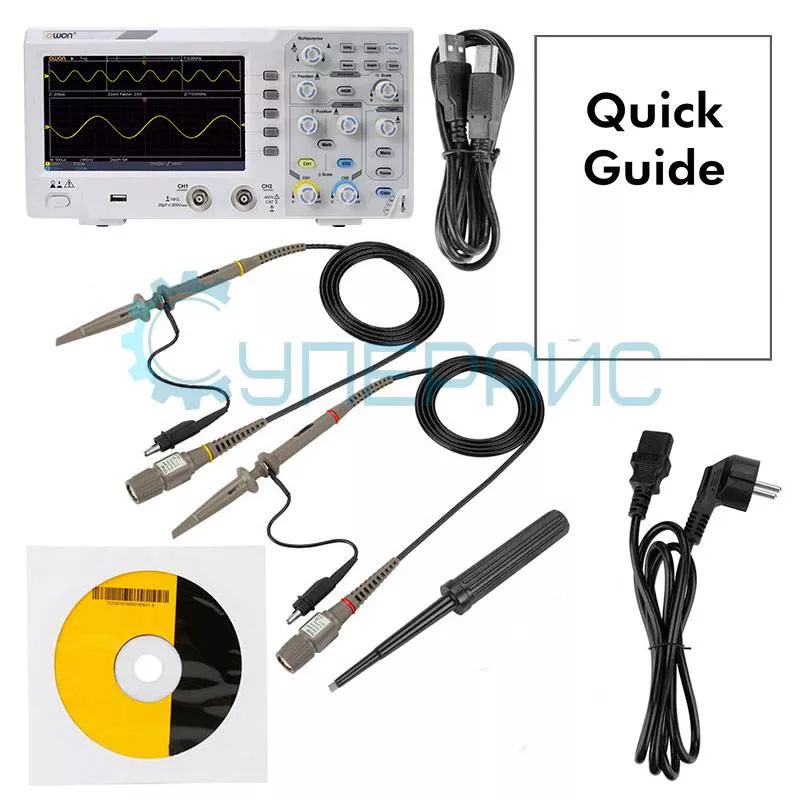

| Комплектация |
цифровой осциллограф OWON SDS1022 - 1 шт щупы для осциллографа - 2 шт щуп регулировки - 1 шт кабель питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
Обзорная таблица цифровых осциллографов OWON
| Характеристики | SDS1102 | SDS1202 | SDS1022 | SDS1052 |
| Количество каналов | 2 | |||
| Полоса пропускания | 100 МГц | 200 МГц | 20 МГц | 50 МГц |
| Частота дискретизации | 1 ГВыб/с | 100 МВыб / с | 500 МВыб / с | |
| Развязка входа | DC, AC, GND | |||
| Максимальное входное напряжение | ± 400 В | |||
| Время нарастания | ≤ 3,5 нс | ≤ 1,7 нс | ≤ 17,5 нс | ≤ 7 нс |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов | |||
Осциллограф OWON SDS1022
OWON SDS1022 - это цифровой запоминающий осциллограф с двумя каналами, который разработан для профессионального исследования электрических сигналов. Такой настольный осциллограф может использоваться в лабораториях, на производстве и в образовании. Ниже разобрали основные этапы работы с этим устройством.
- Подготовка к эксплуатации
Установите прибор на ровную поверхность. Обеспечьте свободную циркуляцию воздуха вокруг корпуса для предотвращения перегрева.
- Подключение осциллографа
Подсоедините сетевой кабель к разъему питания на корпусе. Подключите измерительные щупы к входным разъемам.
- Настройка параметров измерения
Установите необходимую развязку входа (реализованы DC, AC и GND), а также нужный входной импеданс. Выберите подходящую частоту дискретизации: диапазон составляет 0,5 Выб/с - 100 МВыб/с.
- Измерение и анализ сигналов

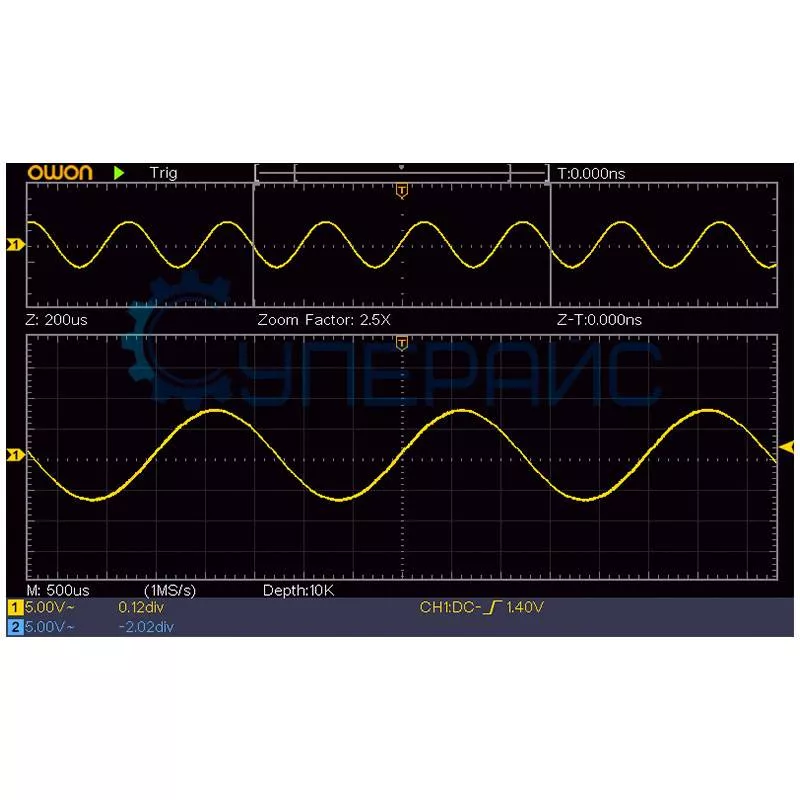

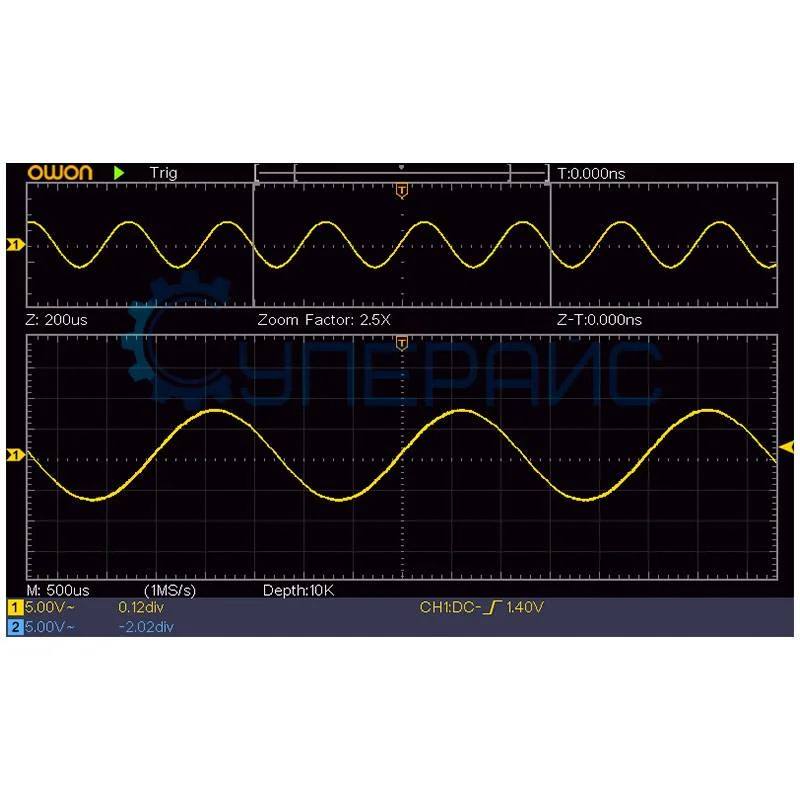

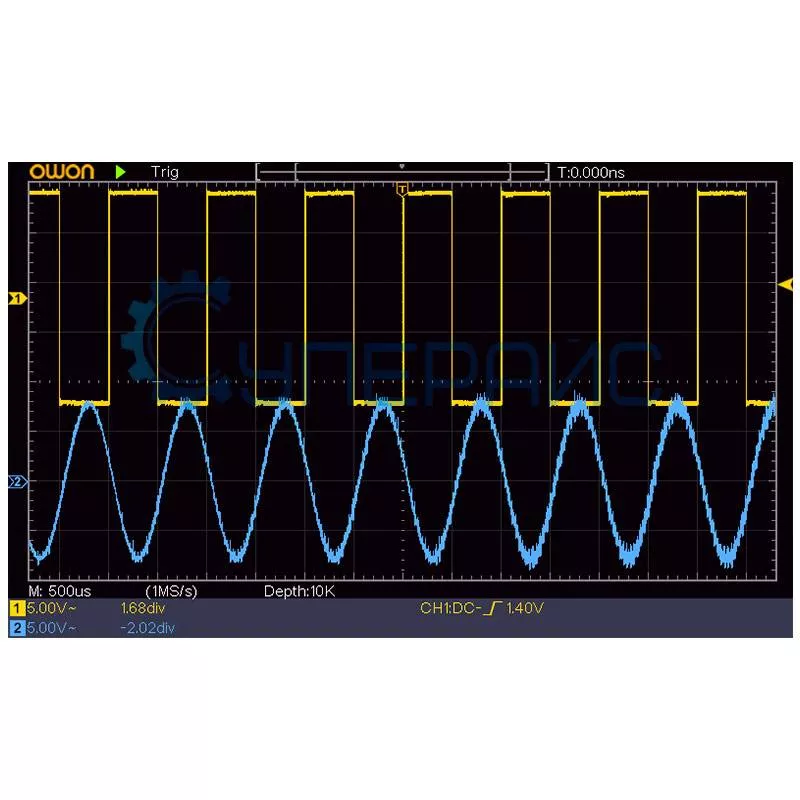

Этот двухканальный осциллограф позволит одновременно исследовать два сигнала. Ввиду полосы пропускания 20 МГц обеспечивается точность измерений в достаточно широком частотном диапазоне.
Области применения двухканальной конструкции:
- сравнение входного и выходного сигналов устройства;
- анализ фазовых соотношений между образцами;
- измерение временных задержек между сигналами.
- Использование триггеров
Настройте режимы запуска развертки (фронт, видео-сигнал) для стабилизации изображения на экране.
- Хранение формы волны
Сохраняйте до 16 сигналов во внутренней памяти прибора для дальнейшего анализа и сравнения.
- Меры предосторожности
Не превышайте максимальное напряжение на входе (±400 В) во избежание повреждения прибора.
Сферы применения модели с учётом полосы пропускания:
- диагностика автомобильной электроники;
- тестирование аудиооборудования;
- проверка работы промышленной автоматики;
- разработка и отладка прототипов.
Различные режимы развязки входа применяют для измерения постоянной и переменной составляющих сигнала.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
