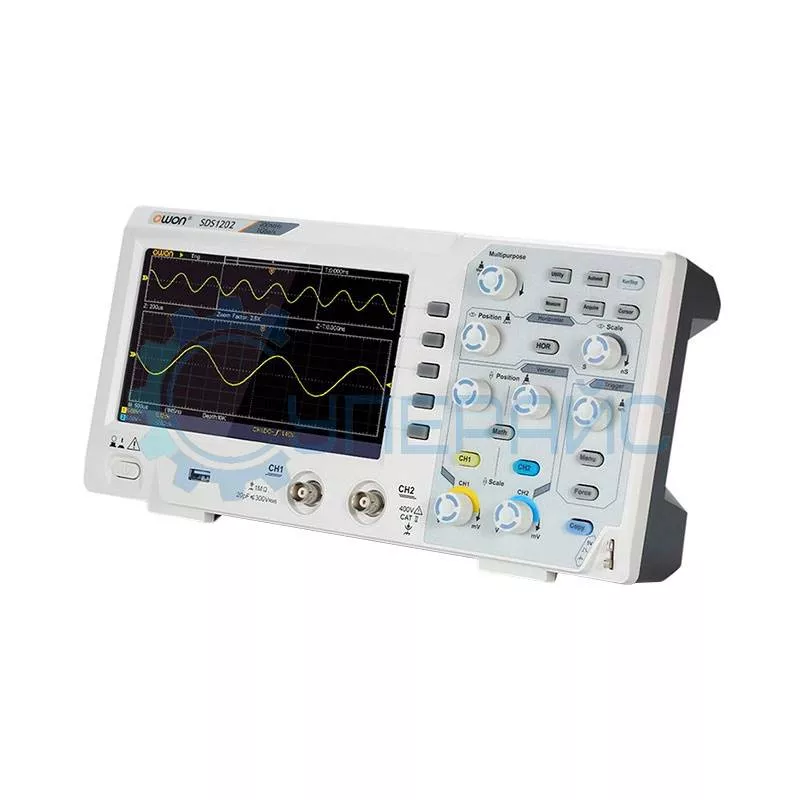

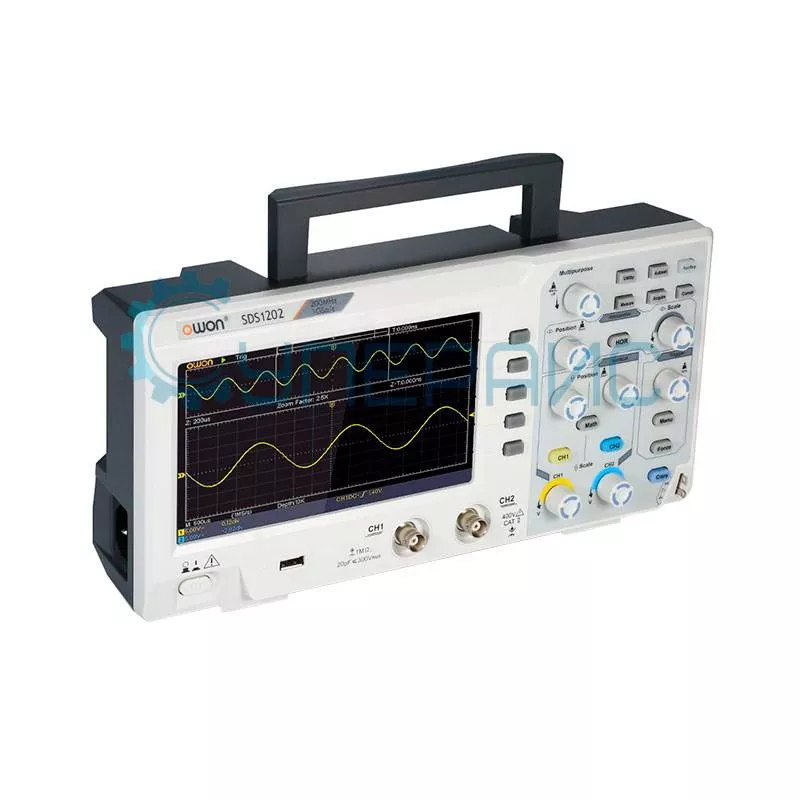

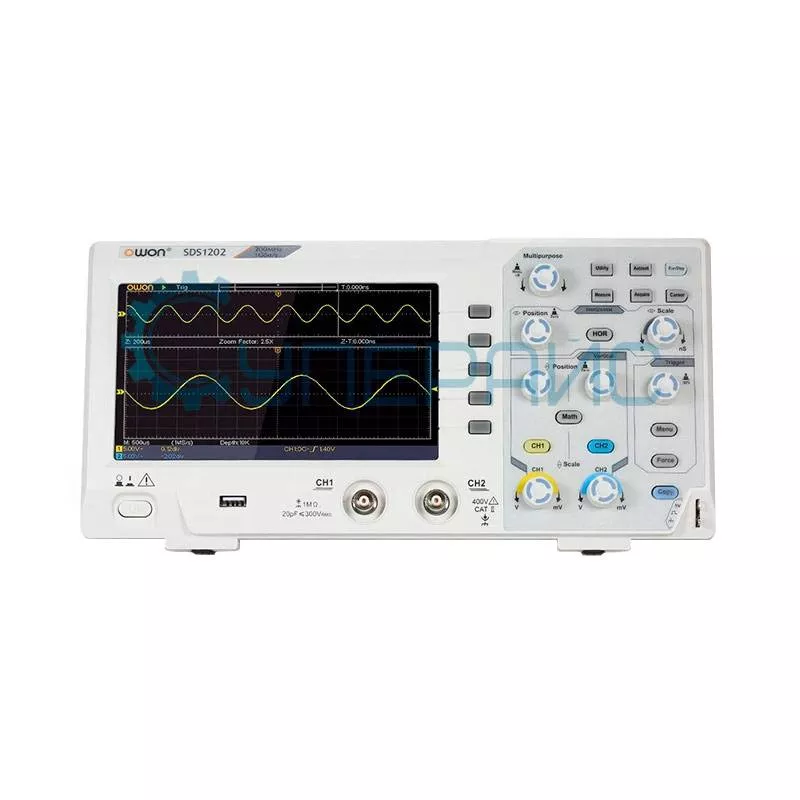

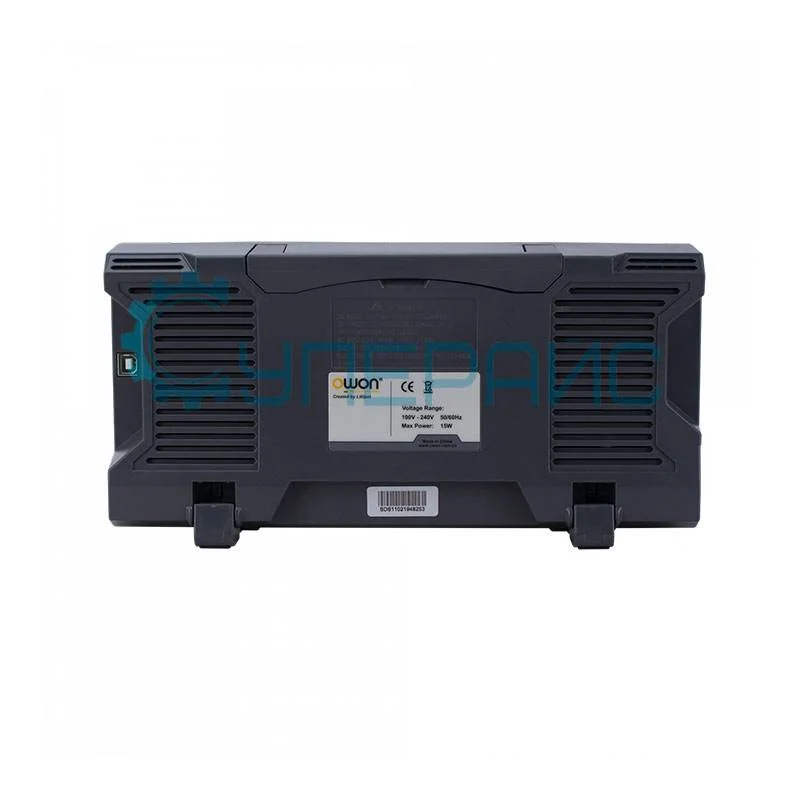

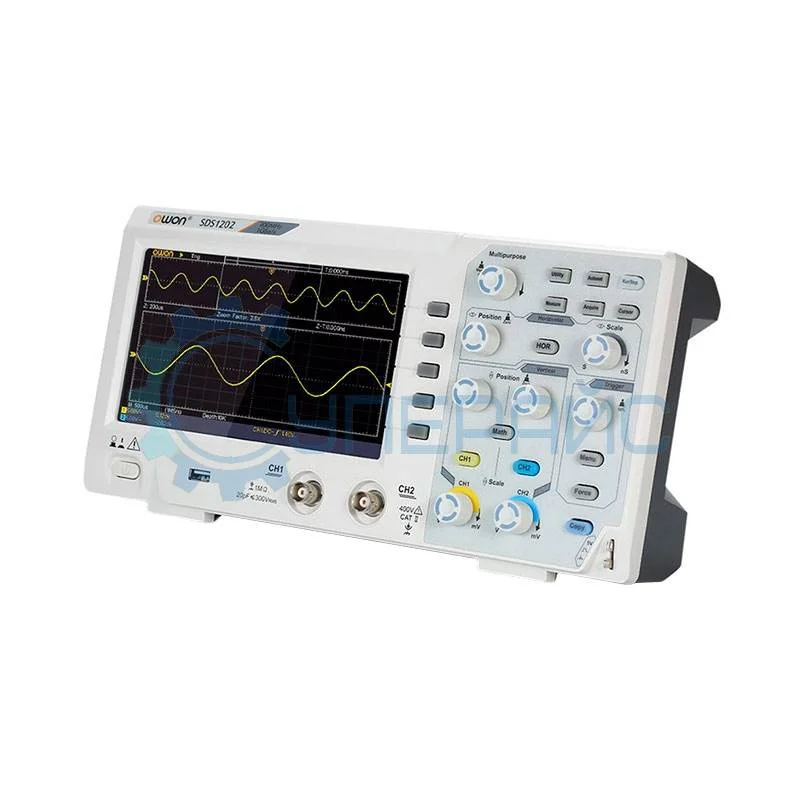

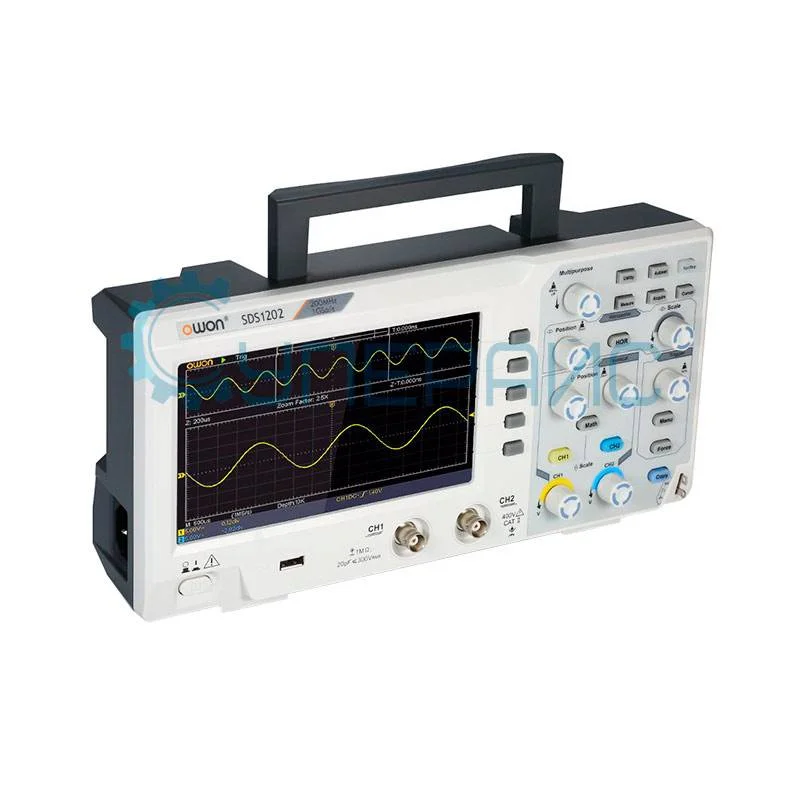

Цифровой осциллограф OWON SDS1202 (2 канала, 200 МГц)
28 490 ₽
28 490 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
10945
Модель (серия)
SDS1202
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON SDS1202
Артикул (код товара)
10945
Модель (серия)
SDS1202
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Показать больше
Показать меньше
Описание OWON SDS1202
Технические характеристики OWON SDS1202
| Серия | SDS1000 |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 10 Кб |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации | 0,5 Выб / с - 1 ГВыб / с |
| Точность | ± 100 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания |
≤ 1,7 нс |
| Смещение |
± 2 В (5 мВ / дел - 100 мВ / дел) ± 50 В (200 мВ / дел - 5 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Система синхронизации | |
| Режимы триггера | фронт, видео сигнал |
| Диапазон уровня запуска триггера | ± 5 делений от центра экрана |
| Точность уровня триггера | ± 0,3 дел |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Система измерения | |

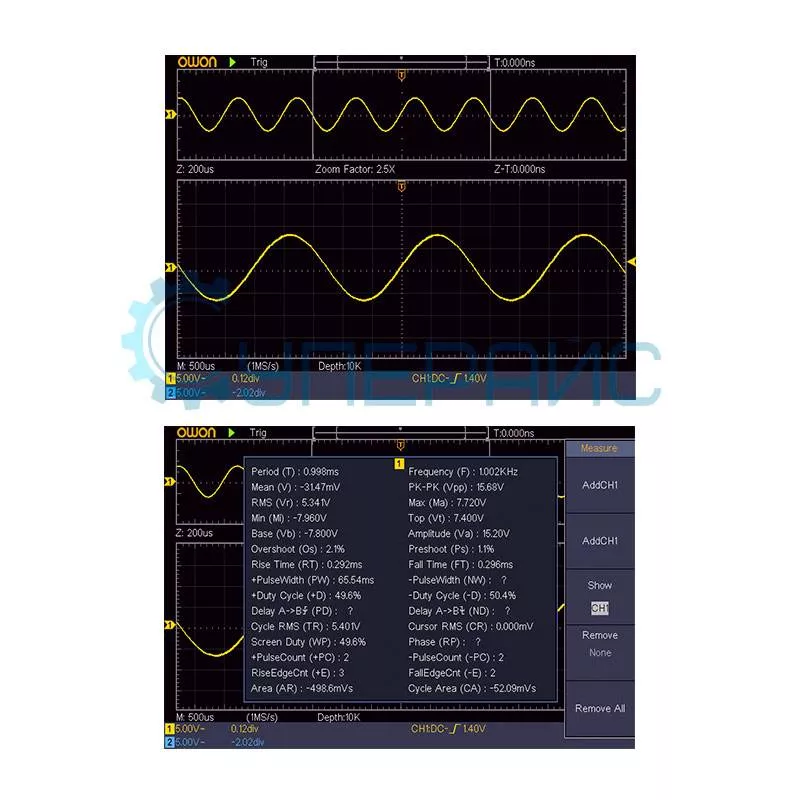

| Курсорные измерения | △ V, △ T, △ T & △ V между курсорами, автоматический курсор |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, максимум, минимум, верх, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, отрицательная ширина импульса, положительная ширина импульса, отрицательный рабочий цикл, положительный рабочий цикл, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и площадь цикла |
| Математические функции | +, -, *, / FFT |
| Хранение формы волны | 16 сигналов |
| Фигуры Лиссажу | |
| Разность фаз | ± 3 градуса |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов |
| Питание | 100 - 240 В AC, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Поддержка счетчика | есть |
| Интерфейс | USB 2.0 |
| Рабочая температура | 0 - 40 °С |
| Температура хранения | -20 - 60 °С |
| Относительная влажность |
до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Метод охлаждения | естественная конвекция |
| Габариты | 301 x 152 x 70 мм |
| Вес нетто | 1,1 кг |
| Вес брутто | 1,67 кг |

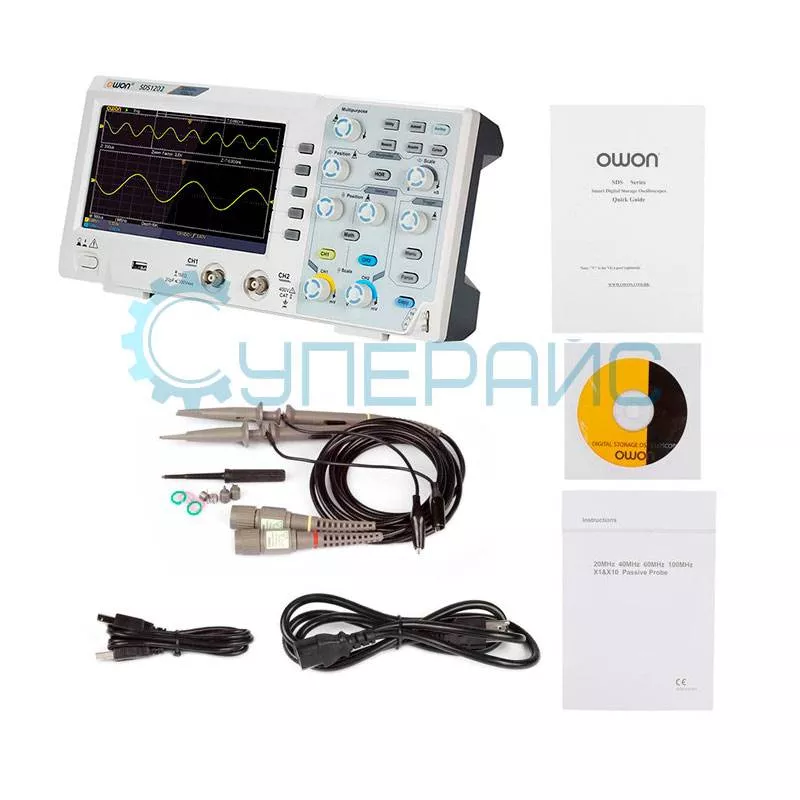

| Комплектация |
цифровой осциллограф OWON SDS1202 - 1 шт щупы для осциллографа - 2 шт щуп регулировки - 1 шт кабель питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость | дифференциальный измеритель Owon OD6215 |
Обзорная таблица цифровых осциллографов OWON
| Характеристики | SDS1102 | SDS1202 | SDS1022 | SDS1052 |
| Количество каналов | 2 | |||
| Полоса пропускания | 100 МГц | 200 МГц | 20 МГц | 50 МГц |
| Частота дискретизации | 1 ГВыб/с | 100 МВыб / с | 500 МВыб / с | |
| Развязка входа | DC, AC, GND | |||
| Максимальное входное напряжение | ± 400 В | |||
| Время нарастания | ≤ 3,5 нс | ≤ 1,7 нс | ≤ 17,5 нс | ≤ 7 нс |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек, 65536 цветов | |||
Осциллограф OWON SDS1202
Настольный осциллограф OWON SDS1202 представляет собой двухканальный измерительный прибор с цветным TFT LCD-экраном. Полоса пропускания этого аппарата для анализа электрических сигналов составляет 200 МГц. Частота дискретизации заявлена как 1 ГВыб/с. Два канала позволяют одновременно наблюдать разные сигналы исследуемых схем.
Встроенные математические функции включают основные арифметические операции и быстрое преобразование Фурье FFT для спектрального анализа сигналов. Интерфейс USB 2.0 предоставляет связь с персональным компьютером. Поддержка команд SCPI и совместимость с ПО LabVIEW делают возможными автоматизированные измерения, которые прибор может осуществлять в составе испытательных стендов.
Прибор подойдёт следующим специалистам:
- инженерам по разработке электронных устройств;
- техникам сервисных центров;
- преподавателям технических учебных заведений.
Этот осциллограф с триггерами поддерживает режимы синхронизации по фронту и видеосигналу. Диапазон уровня запуска триггера составляет ± 5 делений относительно центра экрана, что даёт точную привязку к нужному моменту регистрации. Такая гибкость настройки триггера критически важна при анализе импульсных и цифровых сигналов.
Корпус защищает внутренние компоненты измерительной электроники. Габариты 370 x 110 x 180 мм делают прибор подходящим для размещения на рабочем столе лаборатории или мастерской.
Осциллограф поможет решать такие задачи, как:
- измерения амплитудно-частотных характеристик усилителей;
- контроль формы импульсных последовательностей;
- поиск неисправностей в цифровых блоках;
- анализ спектрального состава сложных сигналов;
- настройка генераторов и фильтров.
Документация и ПО OWON SDS1202
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации цифрового осциллографа OWON SDS1202 серии SDS1000
Язык:
Русский
Размер и тип:
348 КБ,
PDF
Инструкция по эксплуатации цифрового осциллографа OWON SDS1202 серии SDS1000
Язык:
Английский
Размер и тип:
970 КБ,
PDF
Спецификация для цифрового осциллографа OWON SDS1202 серии SDS1000
Язык:
Английский
Размер и тип:
175 КБ,
PDF
Руководство по установке USB драйвера для цифрового осциллографа OWON SDS1202
Язык:
Английский
Размер и тип:
556 КБ,
PDF
Руководство по программированию SCPI для цифрового осциллографа OWON SDS1202
Язык:
Английский
Размер и тип:
387 КБ,
PDF
Программное обеспечение для цифрового осциллографа OWON SDS1202
Язык:
Английский
Размер и тип:
73 МБ,
ZIP
ZIP
USB драйвер для цифрового осциллографа OWON SDS1202
Язык:
Английский
Размер и тип:
599 КБ,
ZIP
ZIP
Программное обеспечение для SCPI команд цифрового осциллографа OWON SDS1202
Язык:
Английский
Размер и тип:
872 КБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы OWON SDS1202
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21631
Модель (серия):
AG051F
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
125
Глубина памяти на канал:
64 Мб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24538
Модель (серия):
948 II
Производитель:
WEP
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Тип нагревательного элемента:
керамический
Тип управления:
цифровой
Антистатическое исполнение (ESD):
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11635
Модель (серия):
MDM8145A
Производитель:
MATRIX
Страна производства:
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1332
Модель (серия):
MP5020D
Производитель:
MAISHENG
Страна производства:
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Мощность, Вт:
1000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21701
Модель (серия):
XDS2202
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4800
Модель (серия):
MSO5202D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10869
Модель (серия):
XDS3202E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22391
Модель (серия):
DS1202Z-E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Время нарастания, нс:
≤4
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22161
Модель (серия):
MPS-101C
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Мощность, Вт:
180
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28206
Модель (серия):
33500-155D
Производитель:
МЕГЕОН
Страна производства:
Россия
Гарантия, мес.:
12
Диаметр головки камеры, мм:
5,5
Длина зонда, м:
1
Разрешение изображения:
1920 х 1080
Вес (кг):
1,51
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22154
Модель (серия):
MPS-201
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Мощность, Вт:
320
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17701
Модель (серия):
ZDS3054Plus
Производитель:
ZLG
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
4000
Добавить в избранное
Артикул (код товара):
45446
Модель (серия):
CR370
Производитель:
SanLiang
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
0
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26562
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Вес (кг):
0,5
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26545
Модель (серия):
-
Производитель:
Anycubic
Страна производства:
Китай
Гарантия, мес.:
12
Тип 3D принтера:
Персональный
Подогреваемая платформа:
да
Кол-во экструдеров:
1
Вес (кг):
7,7
Сложность:
2
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17526
Модель (серия):
DSA832E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Диапазон полосы пропускания:
10 Гц - 1 МГц
Принцип действия:
Параллельный (многоканальный)
Встроенный дисплей:
Да
Добавить в избранное
Артикул (код товара):
3624
Модель (серия):
S-45-9
Производитель:
Другой
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
45
Тип:
Импульсный
Тип стабилизации:
по напряжению
Конструктивное исполнение:
в защитном металлическом кожухе
Наличие кулера:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

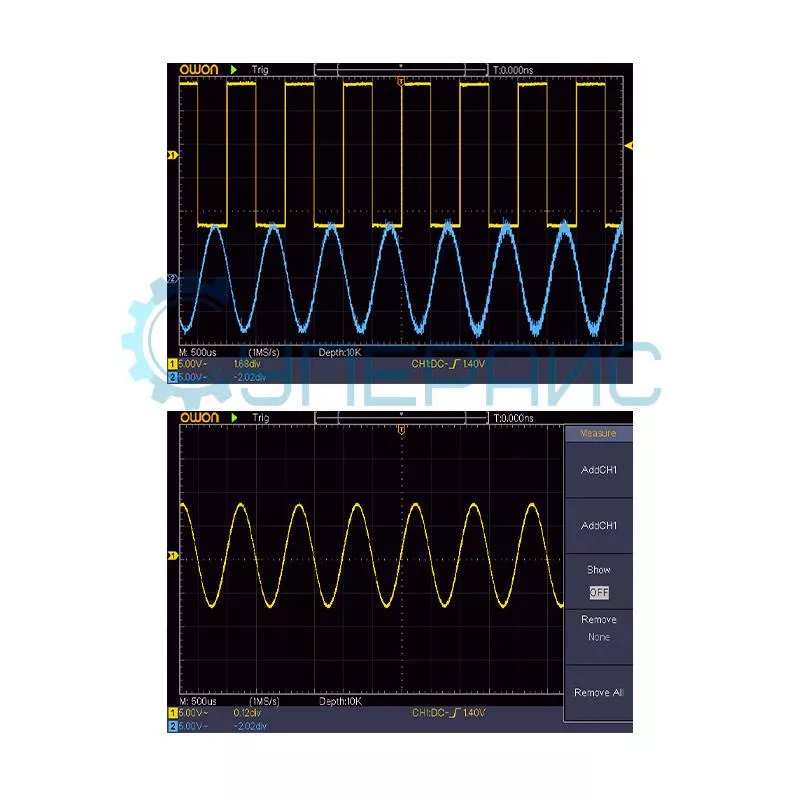

Добавить в избранное
Артикул (код товара):
10945
Модель (серия):
SDS1202
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
