Четырехканальный осциллограф Siglent SDS1104X HD

Код товара: 27375

guarantee Гарантия 12 месяцев

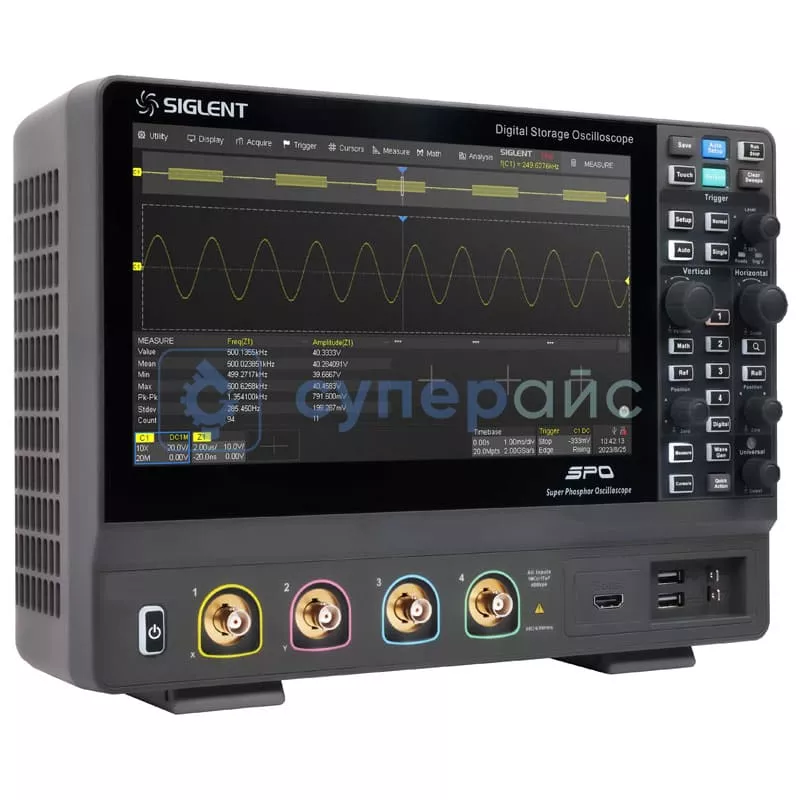

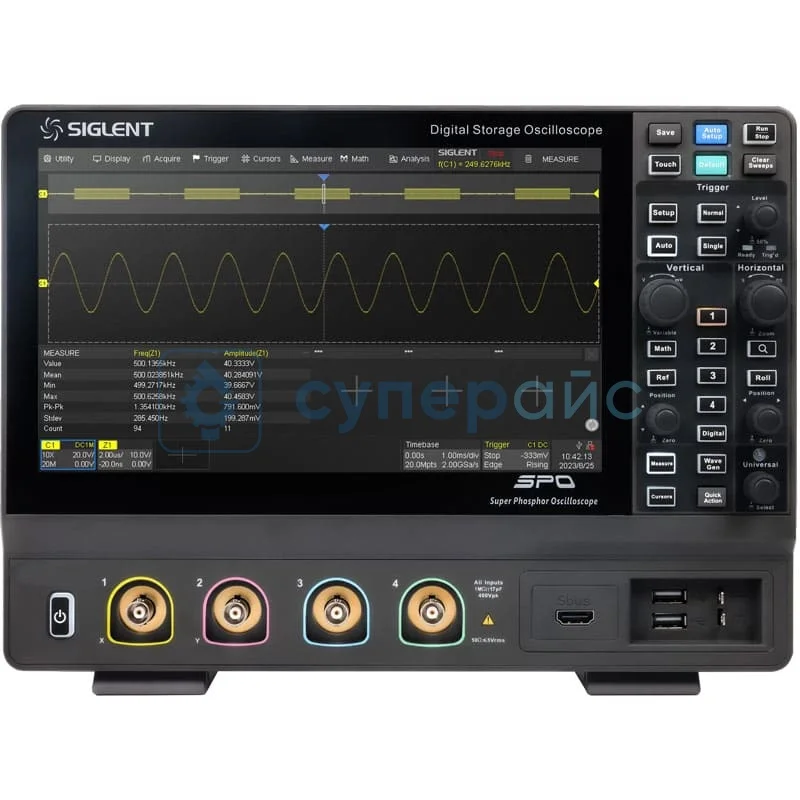

Четырехканальный осциллограф Siglent SDS1104X HD фото 1
Четырехканальный осциллограф Siglent SDS1104X HD фото 1

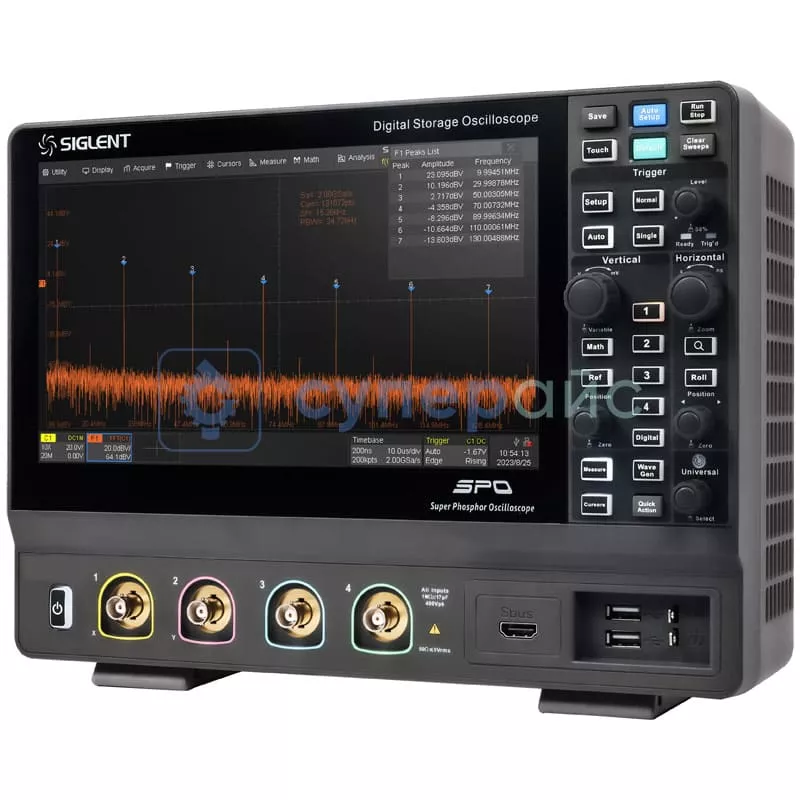

Четырехканальный осциллограф Siglent SDS1104X HD фото 2

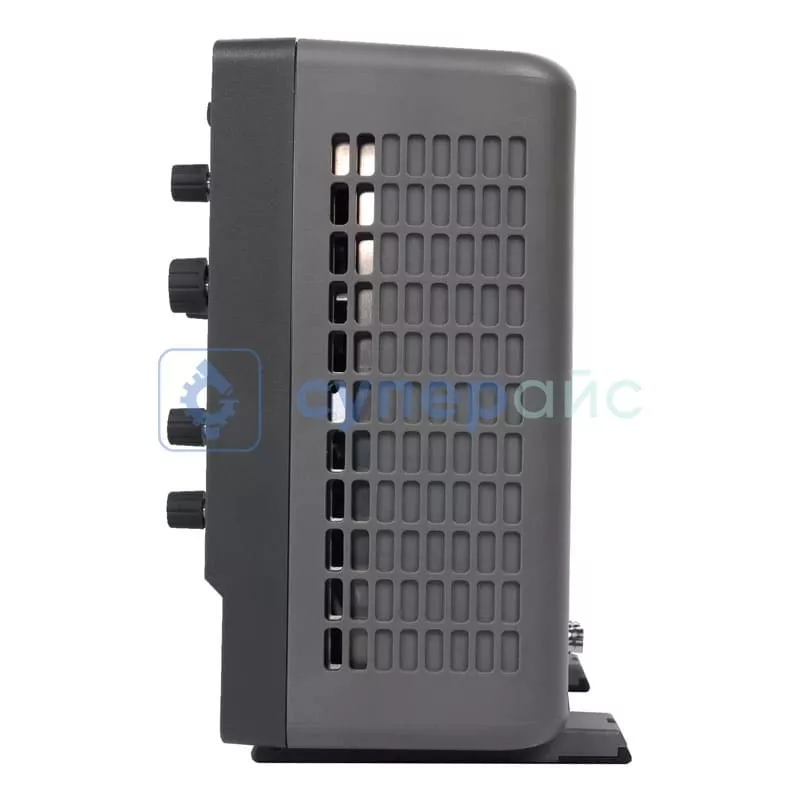

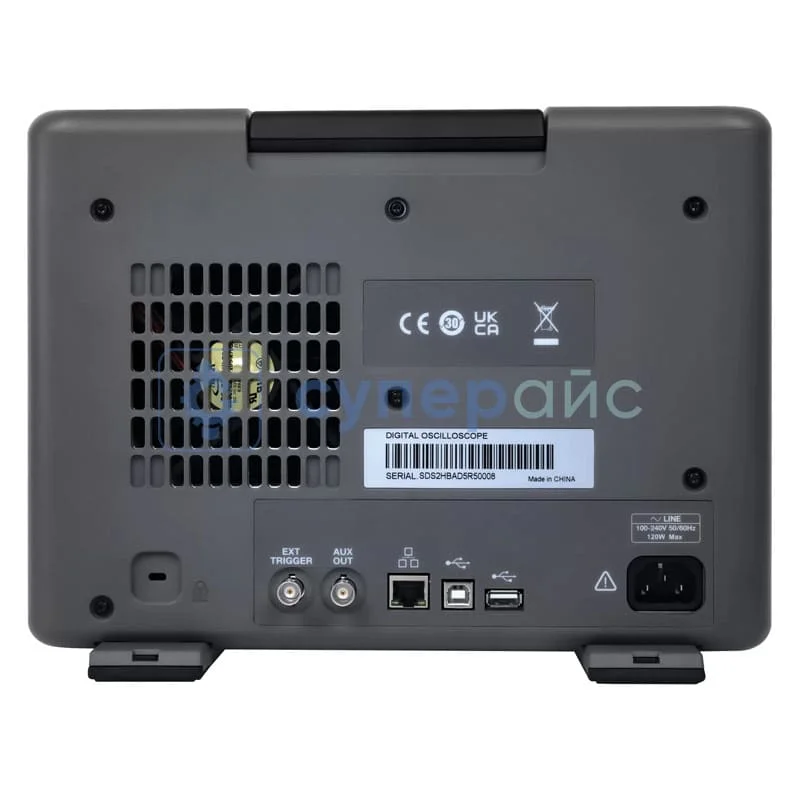

Четырехканальный осциллограф Siglent SDS1104X HD фото 3
Четырехканальный осциллограф Siglent SDS1104X HD фото 4
О товаре
Запоминающий осциллограф Siglent SDS1104X HD
Функция записи истории формы сигнала
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 10 Мбит / c
43 800 руб.
43 800 руб.
Купить в 1 клик
НЕ ПРОИЗВОДИТСЯ
О товаре
Запоминающий осциллограф Siglent SDS1104X HD
Функция записи истории формы сигнала
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 10 Мбит / c
ВНИМАНИЕ! Производство осциллографа Siglent SDS1104X HD ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф Hantek DSO4254C (4 канала, 250 МГц)

Технические характеристики Siglent SDS1104X HD

Количество каналов 4
Количество цифровых каналов 16
Полоса пропускания 100 МГц
Частота дискретизации одноканальный режим: 2 Гвыб / с;
двухканальный режим: 1 Гвыб / с;
четырехканальный режим: 500 Мвыб/с
Глубина памяти (макс.) одноканальный режим: 100 Мт/канал;
двухканальный режим: 50 Мт/канал;
четырехканальный режим: 25 Мт/канал
Типы триггеров фронт, наклон, ширина импульса, окно, рант, интервал, выпадение, шаблон, видео, квалифицированный, N-й фронт, задержка, время установки/удержания, последовательный
Скорость захвата волны 120 000 wfm / s (нормальный режим), 500 000 wfm / s (последовательный режим)
Декодирование сигналов шин I2C, SPI, UART, CAN, LIN, CAN FD (только декодирование), FlexRay (только декодирование)
Интерполяция формы волны sinx/x, x
Пиковое обнаружение 2 нс
Последовательность до 80 000 сегментов, интервал между срабатываниями = мин. 2 мкс.
История до 80 000 кадров
Оценка интенсивности 256 уровней
Интеллектуальный запуск есть
Последовательный запуск и декодер шины есть
Режим сегментированного сбора данных (последовательности) есть
Функция записи истории формы сигнала есть
Автоматические измерения по более чем 50 параметрам поддержка статистики с гистограммой, треком, трендом, измерением стробирования и измерениями по математике, истории и ссылкам
Функции анализа данных поиск, навигация, счетчик, график Боде и анализ мощности
Функция тестирования масок с инструментом Mask Editor есть
Встроенный веб-сервер поддерживает удаленное управление через порт LAN есть
Поддерживает команды удаленного управления SCPI есть
Вертикальная система
Полоса пропускания (-3 дБ) 100 МГц
Вертикальное разрешение 12 бит
Равномерность DC - 10% (BW): ±1 дБ 10% - 50%
(BW): ±2 дБ 50% - 100%
(BW): +2 дБ / -3 дБ
Время нарастания 3,5 нс
Вертикальный масштаб (зонд 1X) 1 МОм: 0,5 мВ/дел – 10 В/дел 50 Ом: 0,5 мВ/дел – 1 В/дел
Точность усиления постоянного тока 0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 %
5 мВ/дел ~ 10 В/дел: ±1 % (макс.) / ±0,5 % (типично)
Точность смещения ± (0,5% от настройки смещения + 0,5% от полной шкалы + 1 мВ)
Диапазон смещения (зонд 1X) 1 МОм:
0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В;
5,1 мВ/дел ~ 10 мВ/дел: ±4 В;
10,2 мВ/дел ~ 100 мВ/дел: ±8 В;
102 мВ/дел ~ 1 В/дел: ±80 В;
1,02 В/дел ~ 10 В/дел: ±400 В
Ограничение пропускной способности 20 МГц, 200 МГц
Сопротивление 1 МОм: (1 МОм±2%) || (17 пФ±2 пФ)
Максимальное входное напряжение 1 МОм ≤ 400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц
SFDR ≥ 35 дБн
Затухание зонда 1X, 10X, 100X, пользовательский
Горизонтальная система
Шкала времени 1 нс/дел ~ 1000 с/дел
Диапазон 10 div
Режим отображения YT, XY, крен
Режим качения ≥ 50 мс/дел
Перекос канала < 100 пс
Точность временной базы ± 25 частей на миллион
Параметры триггера
Режим авто, нормальный, одиночный
Уровень внутренний: ± 4,1 дел от центра экрана
Диапазон удержания по времени: 8 нс ~ 30 с (шаг 8 нс)
Точность (типичная) ±0,2 дел.
Чувствительность BW: 0,6 дел.
Джиттер < 100 пс
Смещение триггера предварительный запуск: 0 ~ 100% памяти
задержка запуска: 0 ~ 10 000 дел.
Краевой триггер
Уклон поднимающийся, падающий, чередующийся
Источник все каналы / линия переменного тока / D0 ~ D15
Триггер уклона
Уклон подъем, падение
Предельный диапазон <, >, в пределах досягаемости, вне пределов досягаемости
Источник все каналы
Временной диапазон 2 нс ~ 20 с
Разрешение 1 нс
Импульсный триггер
Полярность + ширина, -ширина
Предельный диапазон <, >, в пределах досягаемости, вне пределов досягаемости
Источник все каналы / Д0 ~ Д15
Временной диапазон 2 нс ~ 20 с
Разрешение 1 нс
Видео триггер
Стандарт сигнала NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский
Источник все каналы
Синхронизировать любой, выбрать
Условие срабатывания триггера линия, поле
Оконный триггер
Тип окна абсолютный, относительный
Источник все каналы
Интервальный триггер
Склон подъем, падение
Предельный диапазон <, >, в пределах досягаемости, вне пределов досягаемости
Источник все каналы / Д0 ~ Д15
Временной диапазон 2 нс ~ 20 с
Разрешение 1 нс
Триггер отключения
Тип тайм-аута край, штат
Источник все каналы / Д0 ~ Д15
Уклон подъем, падение
Временной диапазон 2 нс ~ 20 с
Разрешение 1 нс
Мелкий триггер
Полярность положительный, отрицательный
Предельный диапазон <, >, в пределах досягаемости, вне пределов досягаемости
Источник все каналы
Временной диапазон 2 нс ~ 20 с
Разрешение 1 нс
Триггер шаблона
Настройка шаблона недействительный, низкий, высокий
Логика и, или, не-и, ни
Источник все каналы / Д0 ~ Д15
Предельный диапазон <, >, в пределах досягаемости, вне пределов досягаемости
Временной диапазон 2 нс ~ 20 с
Разрешение 1 нс
Квалифицированный триггер
Тип состояние, состояние с задержкой, край, край с задержкой
Квалифицированное состояние низкий, высокий
Источник все каналы
Преимущество подъем, падение
Предельный диапазон <, >, в пределах досягаемости, вне пределов досягаемости
Временной диапазон 2 нс ~ 20 с
Разрешение 1 нс
Триггер N-ого края
Уклон подъем, падение
Источник все каналы
Счетчик 1 ~ 65535
Временной диапазон 2 нс ~ 20 с
Разрешение 1 нс
Задержка срабатывания триггера
Источник А все каналы
Источник Б все каналы
Уклон подъем, падение
Временной диапазон 2 нс ~ 20 с
Разрешение 1 нс
Настройка и удержание триггера
Источник все каналы
Состояние данных низкий, высокий
Предельный диапазон <, >, в пределах досягаемости, вне пределов досягаемости
Временной диапазон 2 нс ~ 20 с
Разрешение 1 нс
Последовательный триггер
Источник все каналы / Д0 ~ Д15
Состояние данных низкий, высокий
Предельный диапазон <, >, в пределах досягаемости, вне пределов досягаемости
Временной диапазон 2 нс ~ 20 с
Разрешение 1 нс
Триггер I2C
Источник все каналы / Д0 ~ Д15
Сигнал SDA / SCL
Адрес 7-бит, 10-бит
SPI-триггер
Сигнал CLK, MISO, MOSI, CS
Источник все каналы / Д0 ~ Д15
Выбор края подъем, падение
Выбор чипа активный высокий, активный низкий, тайм-аут часов
Порядок бит младший бит, старший бит
Триггер UART
Сигнал RX / TX
Источник все каналы / Д0 ~ Д15
Ширина данных 5-бит, 6-бит, 7-бит, 8-бит
Проверка четности нет, нечетный, четный, марк, пробел
Стоп-бит 1-битный, 1,5-битный, 2-битный
Порядок бит младший бит, старший бит
CAN-триггер
Источник все каналы / Д0 ~ Д15
Триггер LIN
Версия 1.3, 2.0
Источник все каналы / Д0 ~ Д15
Скорость передачи данных 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский
CAN-FD триггер
Источник все каналы
Номинальная скорость передачи данных 10 кбит/с, 25 кбит/с, 50 кбит/с, 100 кбит/с, 250 кбит/с, 1 Мбит/с, пользовательский
Скорость передачи данных 500 кбит/с, 1 Мбит/с, 2 Мбит/с, 5 Мбит/с, 8 Мбит/с, 10 Мбит/с, пользовательский
FlexRay триггер
Источник все каналы
Скорость передачи данных 2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с, пользовательский
Система измерения
Источник все каналы, D0 ~ D15, Z1 ~ Z4, F1 ~ F4, ссылка, история
Режим простой, продвинутый
Вертикальная Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger
Горизонтальная Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter
Разнообразный +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope
Задержка Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F
Статистика текущий, средний, мин, макс, пик-пик, СКО, количество, гистограмма, тренд, трек
Статистика подсчета неограниченно, 1 ~ 1024
Математические функции
Операция БПФ, фильтр, +, -, x, ÷, ∫dt, d/dt,√,тождество, отрицание, |x|, Знак, ex, 10x, ln, lg, интерполяция, удержание максимума, удержание минимума, ERES, среднее, редактор формул
БПФ длина: 2 М, 1 М, 512, 256, 128, 64, 32, 16, 8 КП, 4 КП, 2 КП, 1 КП
окно: прямоугольное, блэкмана, хэннинга, хэмминга
отображение: полный экран, разделенный, эксклюзивный режим: нормальный, максимальное удержание, среднее
инструменты: пики, маркеры
Анализатор
Источник все каналы, история
Режим край, наклон, импульс, интервал, рант
Навигация
Тип поиск события, времени, истории кадра
Тест на маску
Источник все каналы
Создание маски авто (создать маску), настраиваемый (редактор масок)
Скорость теста маски до 80 000 кадров/с
График Боде
Источник все каналы
Поддерживаемый сигнал SAG1021I (Подключение: USB)
генераторы сигналов серии SDG (подключение: USB, LAN)
Тип развертки простой, разноуровневый
Частота режим: линейный, логарифмический
диапазон: 10 Гц ~ 120 МГц
Мера верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе
Цифровые каналы (опционально)
Максимальная частота дискретизации 1 Гвыб/с
Глубина памяти 10 Мбит/с
Мин. ширина обнаруживаемого пульса 3,3 нс
Уровень группы Д0 ~ Д7, Д8 ~ Д15
Диапазон уровней - 8 В ~ 8 В
Тип логики TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom
Модуль USB AWG (опциональное)
Канал 1
Максимальная выходная частота 25 МГц
Частота дискретизации 125 Мвыб/с
Разрешение по частоте 1 мкГц
Точность частоты ± 50 частей на миллион
Вертикальное разрешение 14 бит
Диапазон амплитуд - 1,5 〜 +1,5 В (нагрузка 50 Ом)
- 3 〜 +3 В (высокоомная нагрузка)
Выходное сопротивление 50 Ом ± 2 %
Защита от перенапряжения, защита от ограничения тока
Синус
Частота 1 мкГц〜 25 МГц
Точность смещения (10 кГц) ± (1 % * значение настройки смещения +3 мВpp)
Амплитудная неравномерность (10 кГц, 5 Впик-пик) ± 0,3 дБ
SFDR DC〜1 МГц - 60 дБн
1 МГц〜5 МГц - 55 дБн
5 МГц〜25 МГц -50 дБн
HD DC〜5 МГц - 50 дБн
5 МГц〜25 МГц -45 дБн
Квадрат / импульс
Частота 1 мкГц〜 10 МГц
Рабочий цикл 1 〜 99%
Время подъема/падения < 24 нс (10% 〜 90%)
Выброс (1 кГц, 1 В пик-пик, типично) < 3% (типично 1 кГц, 1 Впик-пик)
Ширина импульса > 50 нс
Джиттер < 500 пс + 10 частей на миллион
Рампа
Частота 1 мкГц 〜 300 кГц
Линейность < 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия)
Симметрия 0 〜 100%
Арб
Частота 1 мкГц 〜 5 МГц
Волновая память 16 кб
Частота дискретизация 125 Мвыб/с
Импорт волны из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов
Характеристики дисплея
Тип дисплея 10,1-дюймовый TFT LCD с емкостным сенсорным экраном
Разрешение дисплея 1024 х 600 пикселей
Контрастность 500 : 1
Подсветка 500 нит
Общие характеристики
Интерфейс USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
Температура рабочая: 0 〜 +50 ℃
нерабочая: -30 〜 60 ℃
Влажность рабочая: 85 % RH, 40 ℃, 24 часа
нерабочая: 85 % RH, 65 ℃, 24 часа
Источник питания 100 ~ 240 В ср.кв. 50/60 Гц
Потребляемая мощность 120 Вт макс., 70 Вт типично, 4 Вт типично в режиме ожидания
Габариты изделия 317,2 х 236,0 х 149,0 мм
Вес нетто 4,1 кг
Вес брутто 5,6 кг
Комплектация
осциллограф Siglent SDS1104X HD - 1 шт
пассивный зонд - 4 шт;
USB кабель - 1 шт;
кабель питания - 1 шт;
сертификат калибровки - 1 шт;
руководство пользователя - 1 шт

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.

Благодарственные письма

Посмотреть все

С этим товаром покупают

40 130 руб.
Добавить в избранное
Перейти в сравнение
Цифровой RLC тестер с плавной регулировкой тестовой частоты и уровня
Диапазон измерения индуктивности: 0,01 мкГн - 9999 Гн
Диапазон измерения емкости: 0,01 пФ - 99999 мкФ
Диапазон измерения сопротивления: 0,0001 Ом - 99,99 МОм
82 370 руб.
Добавить в избранное
Перейти в сравнение
Электронный тестер для имитации различных режимов работы нагрузки при исследовании блоков питания
Входное напряжение : 0 - 150,00 В
Входной ток: 0 - 40,000 А
Максимальная мощность: 200 Вт
Минимальное разрешение: 0,1 мВ / 0,1 мА
8 019 руб.
Добавить в избранное
Перейти в сравнение
Модель: Источник сигналов MHS-5200A
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, пилообразная, TTL, произвольные сигналы
Диапазон частот: 0,01 Гц ~ 6 МГц
Встроенный счетчик импульсов и частотомер

Похожие товары

40 120 руб.
Добавить в избранное
Перейти в сравнение
4-х канальный осциллограф OWON SDS1104
7-дюймовый дисплей высокого разрешения
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
57 399 руб.
Добавить в избранное
Перейти в сравнение
Настольный осциллограф Hantek DPO6104B
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
55 619 руб.
Добавить в избранное
Перейти в сравнение
Модель: DSO4204B
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Поддержка различных SCPI команд дистанционного управления
38 889 руб.
Добавить в избранное
Перейти в сравнение
Двухканальный осциллограф с функцией отображения 5 измерений одновременно
Количество каналов: 2
Полоса пропускания: 70 МГц
Частота дискретизации: 500 МВыб/с
Получить коммерческое предложение

Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями. Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и 223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.

Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:

  • актуальные цены и сроки поставки;
  • информация о скидке;
  • наличие на наших складах.
Наименование
Четырехканальный осциллограф Siglent SDS1104X HD
Цена
43 800 руб.
Количество
- +
Нажимая на кнопку, вы соглашаетесь
на сбор и обработку персональных данных

Если не получается отправить запрос, попробуйте отключить VPN или обратитесь по почте или телефону, которые указаны на сайте.

Быстрый заказ
Четырехканальный осциллограф Siglent SDS1104X HD

Если не получается отправить запрос, попробуйте отключить VPN или обратитесь по почте или телефону, которые указаны на сайте.
