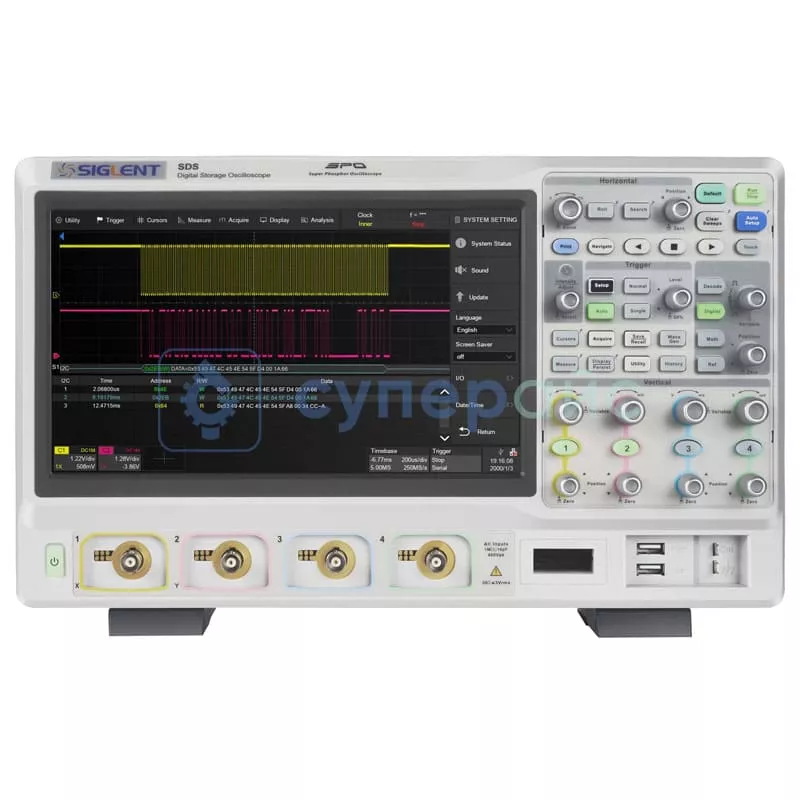

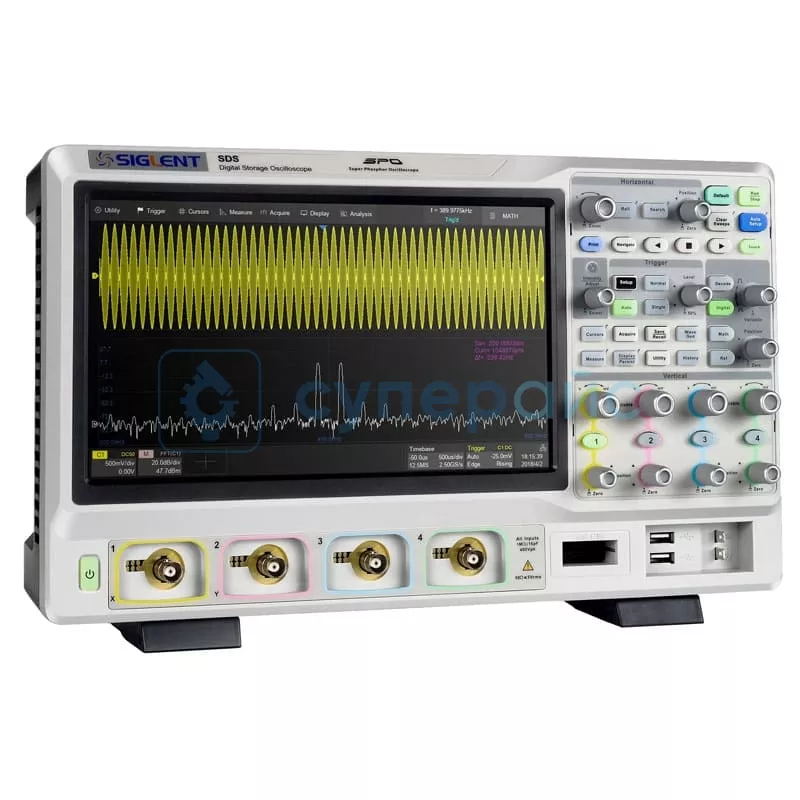

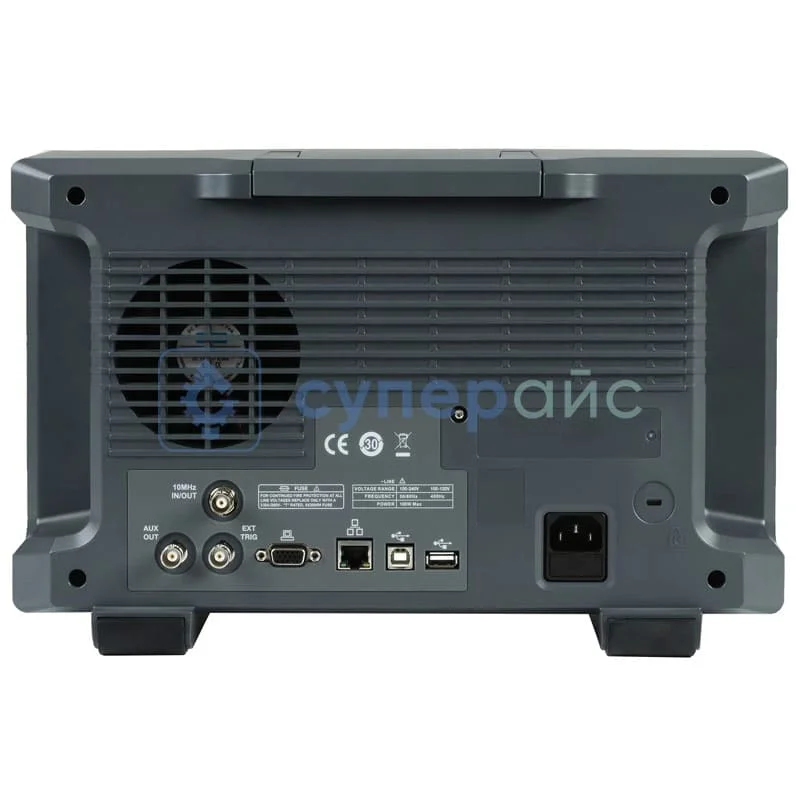

Цифровой осциллограф Siglent SDS5104X
1 501 940 ₽
1 501 940 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27429
Модель (серия)
SDS5104X
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDS5104X
Артикул (код товара)
27429
Модель (серия)
SDS5104X
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
I²C
SPI
LIN
CAN
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Показать больше
Показать меньше
Описание Siglent SDS5104X
Технические характеристики Siglent SDS5104X
| Количество каналов | 4 |
| Количество цифровых каналов | 16 (требуется пробник SPL2016) |
| Полоса пропускания | 1000 МГц |
| Частота дискретизации | 5 Гвыб/с (режим чередования), 2,5 Гвыб/с (режим без чередования) |
| Глубина памяти (макс.) | 250 Мбит/с (режим чередования), 125 Мбит/с (режим без чередования) |
| Типы триггеров | фронт, наклон, ширина импульса, окно, рант, интервал, выпадение, шаблон, видео, квалифицированный, N-й фронт, настройка / удержание, задержка |
| Скорость захвата волны | 110 000 wfm / s (нормальный режим), 500 000 wfm / s (последовательный режим) |
| Декодирование сигналов шин | I2C, SPI, UART, CAN, LIN |
| Интерполяция формы волны | sinx/x, x |
| Пиковое обнаружение | 0,4 нс |
| Среднее значение | 4, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192, 16384, 32768, 65536 |
| ERES | расширенный бит: 0.5, 1, 1.5, 2, 2.5, 3 |
| Последовательность | до 100 000 сегментов, интервал между срабатываниями = мин. 2 мкс. |
| История | до 100 000 кадров |
| Оценка интенсивности | 256 уровней |
| Интеллектуальный запуск | есть |
| Последовательный запуск и декодер шины | есть |
| Режим сегментированного сбора данных (последовательности) | есть |
| Функция записи истории формы сигнала | есть |
| Автоматические измерения по более чем 50 параметрам | поддержка статистики с гистограммой, треком, трендом, измерением стробирования и измерениями по математике, истории и ссылкам |
| Функции анализа данных | поиск, навигация, счетчик, график Боде |
| Функция тестирования масок с инструментом Mask Editor | есть |
| Встроенный веб-сервер поддерживает удаленное управление через порт LAN | есть |
| Поддерживает команды удаленного управления SCPI | есть |
| Высокоскоростное аппаратное усреднение | есть |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 1000 МГц |
| Вертикальный диапазон | 8 div |
| Время нарастания | 0,4 нс |
| Вертикальный масштаб (зонд 1X) |
1 МОм: 500 мкВ/дел – 10 В/дел (диапазон настройки), 1 мВ/дел – 10 В/дел (указанный диапазон) 50 Ом: 500 мкВ/дел – 1 В/дел (диапазон настройки), 1 мВ/дел – 1 В/дел (указанный диапазон) |
| Точность смещения | ±(1,5%*смещение+1,5%*полная шкала+1 мВ) |
| Точность усиления постоянного тока |
< 1,5%, ≥5 мВ/дел < 3,0%, <5 мВ/дел |
| Диапазон смещения (зонд 1X) |
0,5 мВ/дел~100 мВ/дел: ±2 В; 102 мВ/дел~1 В/дел: ±20 В; 1,02 В/дел~10 В/дел: ±200 В; 0,5 мВ/дел~20 мВ/дел: ±2 В; 20,5 мВ/дел~100 мВ/дел: ±5 В; 102 мВ/дел~200 мВ/дел: ±20 В; 205 мВ/дел~1 В/дел: ±50 В; 1,02 В/дел~2 В/дел: ±200 В; 2,05 В/дел~10 В/дел: ±400 В |
| Равномерность полосы пропускания |
50 кГц ~ BW/10: ±0,5 дБ BW/10 ~ BW/3: ±0,8 дБ BW/3 ~ BW2/3: +1,0 дБ, -1,2 дБ BW2/3 ~ BW: +2,0 дБ, -2,5 дБ |
| Ограничение полосы пропускания |
20 МГц (±40%) 200 МГц (±40%) |
| Низкочастотная характеристика | 5 Гц (типично) |
| Сопротивление |
DC1M: (1 МОм±2%) || (16 пФ±2 пФ) AC1M: (1,2 МОм±2%) || (16 пФ±2 пФ) 50 Ом: 50 Ом±1% |
| Максимальное входное напряжение | 1 МОм ≤ 400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц |
| SFDR | ≥ 35 дБн |
| Затухание зонда | 1X, 10X, 100X, индивидуальный |
| Горизонтальная система | |
| Шкала времени | 200 пс/дел ~ 1000 с/дел |
| Скорость обновления формы волны | до 110 000 wfm / s |
| Оценка интенсивности | 256 уровней |
| Режим отображения | YT, XY, крен |
| Режим качения | ≥ 50 мс/дел |
| Перекос канала | < 150 пс |
| Точность временной базы | ±1 ppm начальный; ±1 ppm 1-й год старения; ±3,5 ppm 10-летний старения |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный |
| Уровень |
внутренний: ± 4,1 дел от центра экрана внешний: ± 0,61 В внешний/5: ± 3,05 В |
| Диапазон удержания | по времени: 8 нс ~ 30 с (шаг 8 нс) |
| Точность (типичная) |
внутренний: ± 0,2 дел. внешний: ± 0,3 дел. |
| Джиттер |
< 9 пс RMS (типичное значение) для синусоидального сигнала ≥ 300 МГц и амплитуды от пика до пика ≥ 6 делений для настроек вертикального усиления от 2,5 мВ/дел до 10 В/дел < 5 пс RMS (типичное значение) для синусоидальной частоты ≥ 500 МГц и амплитуды от пика до пика ≥ 6 делений для настроек вертикального усиления от 2,5 мВ/дел до 10 В/дел |
| Смещение триггера |
предварительный запуск: 0 ~ 100% памяти задержка запуска: 0 ~ 10 000 дел. |
| Краевой триггер | |
| Уклон | подъём, падение, подъём и падение |
| Источник | все каналы / линия переменного тока / D0 ~ D15 |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Импульсный триггер | |
| Полярность | + ширина, -ширина |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы / Д0 ~ Д15 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Условие срабатывания триггера | линия, поле |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы / Д0 ~ Д15 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | все каналы / Д0 ~ Д15 |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | положительный, отрицательный |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | все каналы / Д0 ~ Д15 |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Квалифицированный триггер | |
| Тип | состояние, состояние с задержкой, край, край с задержкой |
| Квалифицированное состояние | низкий, высокий |
| Источник | все каналы |
| Преимущество | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер N-ого края | |
| Уклон | подъем, падение |
| Источник | все каналы |
| Счетчик | 1 ~ 65535 |
| Временной диапазон | 8 нс ~ 20 с |
| Разрешение | 1 нс |
| Задержка срабатывания триггера | |
| Источник А | все каналы |
| Источник Б | все каналы |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Последовательный триггер | |
| Источник | все каналы / Д0 ~ Д15 |
| Состояние данных | низкий, высокий |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Источник | все каналы / Д0 ~ Д15 |
| Сигнал | SDA / SCL |
| Адрес | 7-бит, 10-бит |
| SPI-триггер | |
| Сигнал | CLK, MISO, MOSI, CS |
| Источник | все каналы / Д0 ~ Д15 |
| Выбор края | подъем, падение |
| Выбор чипа | активный высокий, активный низкий, тайм-аут часов |
| Порядок бит | младший бит, старший бит |
| Триггер UART | |
| Сигнал | RX / TX |
| Источник | все каналы / Д0 ~ Д15 |
| Ширина данных | 5-бит, 6-бит, 7-бит, 8-бит |
| Проверка четности | нет, нечетный, четный, марк, пробел |
| Стоп-бит | 1-битный, 1,5-битный, 2-битный |
| Порядок бит | младший бит, старший бит |
| CAN-триггер | |
| Источник | все каналы / Д0 ~ Д15 |
| Триггер LIN | |
| Версия | 1.3, 2.0 |
| Источник | все каналы / Д0 ~ Д15 |
| Скорость передачи данных | 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский |
| Система измерения | |
| Источник | все каналы, D0 ~ D15, Z1 ~ Z4, F1 ~ F2, ссылка, история |
| Режим | простой, продвинутый |
| Диапазон | экран, стробирование |
| Пользовательский порог | верхний, средний, нижний |
| Вертикальная | Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger |
| Горизонтальная | Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter |
| Разнообразный | +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope |
| Задержка | Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F |
| Статистика | текущий, средний, мин, макс, пик-пик, СКО, количество, гистограмма, тренд, трек |
| Статистика подсчета | неограниченно, 1 ~ 1024 |
| Статистика подсчета в одном кадре | до 25 000 |
| Математические функции | |
| Операция | БПФ, +, -, x, ÷, ∫dt, d/dt,√, тождество, отрицание, |x|, Знак, eх, 10х, ln, lg, интерполяция, редактор формул |
| БПФ |
длина: 2, 1, 512, 256, 128, 64, 32, 16, 8, 4, 2 Окно: прямоугольное, Блэкмана, Хеннинга, Хэмминга, плоское дисплей: полный экран, разделенный, эксклюзивный режим: нормальный, максимальное удержание, среднее инструменты: пики, маркеры |
| Анализатор | |
| Источник | все каналы, история |
| Режим | край, наклон, импульс, интервал, рант |
| Навигация | |
| Тип | поиск события, времени, истории кадра |
| Тест на маску | |
| Источник | все каналы |
| Создание маски | авто (создать маску), настраиваемый (редактор масок) |
| Скорость теста маски | до 80 000 кадров/с |
| DVM | |
| Источник | все каналы |
| Режим | DC mean, DC RMS, AC RMS, Peak-peak, Amplitude |
| Сюжет | Bar, Histogram, Trend |
| Скорость ворот | 20 мс |
| График Боде | |
| Источник | все каналы |
| Поддерживаемый сигнал |
SAG1021I (Подключение: USB) генераторы сигналов серии SDG (подключение: USB, LAN) |
| Тип развертки | простой, разноуровневый |
| Частота |
режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц |
| Мера | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе |
| Гистограмма | |
| Источник | все каналы |
| Характеристики дисплея | |
| Тип дисплея | 10,1-дюймовый TFT LCD с емкостным сенсорным экраном |
| Разрешение дисплея | 1024 х 600 пикселей |
| Контрастность | 500 : 1 |
| Подсветка | 500 нит |
| Общие характеристики | |
| Интерфейс | USB Host, USB Device (USBTMC), LAN (LXI, VXI-11, telnet, socket, web), Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA output |
| Температура |
рабочая: 0 - 40 ℃ нерабочая: -20 - 60 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания | 100 ~ 240 В ср.кв. 50/60 Гц |
| Потребляемая мощность | 100 Вт макс., 70 Вт типично, 4 Вт типично в режиме ожидания |
| Габариты изделия | 370 х 144 х 231 мм |
| Вес нетто | 4 кг |
| Вес брутто | 5,6 кг |
|
Комплектация |
осциллограф Siglent SDS5104X - 1 шт |
|
пассивный зонд (SP3050A) - 4 шт USB кабель - 1 шт кабель питания - 1 шт сертификат калибровки - 1 шт руководство пользователя - 1 шт |
|
Документация и ПО Siglent SDS5104X
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифровых осциллографов Siglent серии SDS5000X
Язык:
Английский
Размер и тип:
7,32 МБ,
PDF
Руководство по программированию цифровых осциллографов Siglent серии SDS HD
Язык:
Английский
Версия:
EN11G
Размер и тип:
3,84 МБ,
PDF
Отзывы Siglent SDS5104X
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6285
Модель (серия):
DSO4204B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Добавить в избранное
Артикул (код товара):
1472
Модель (серия):
DSO150
Производитель:
JYE Tech
Страна производства:
Гарантия, мес.:
3
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8566
Модель (серия):
DS1102Z-E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21350
Модель (серия):
DHO812
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21348
Модель (серия):
DHO802
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4777
Модель (серия):
DSO4104B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7015
Модель (серия):
SDS1022
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
100
Ранее просмотренные Вами
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
34045
Модель (серия):
Е5-8600
Производитель:
Веспер
Страна производства:
Россия
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27429
Модель (серия):
SDS5104X
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
1000
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
5000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11756
Модель (серия):
TH1942
Производитель:
Tonghui
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 20 А
Макс. ток (DC):
до 20 А
