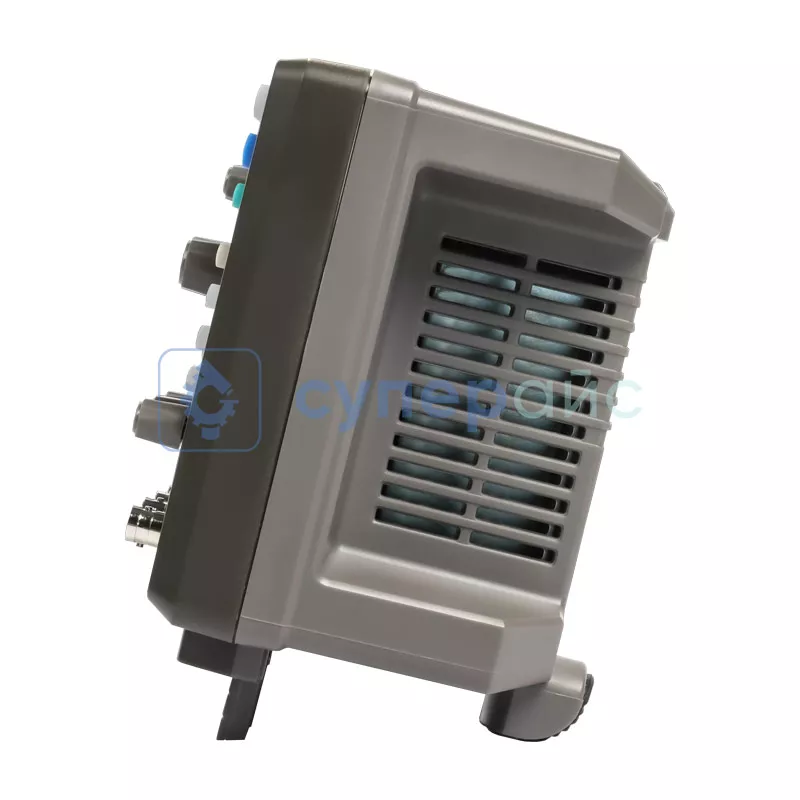

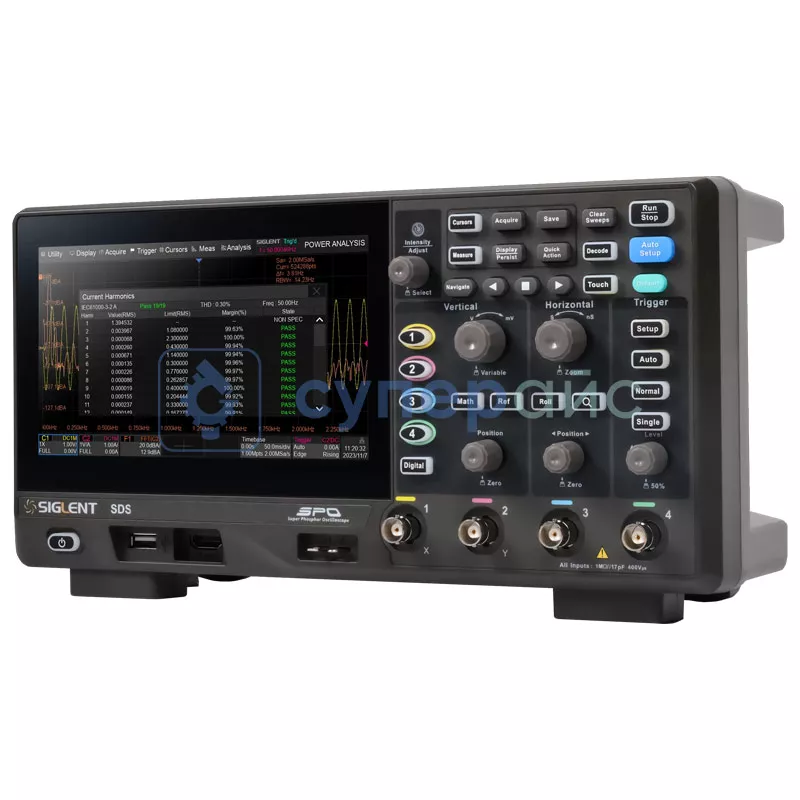

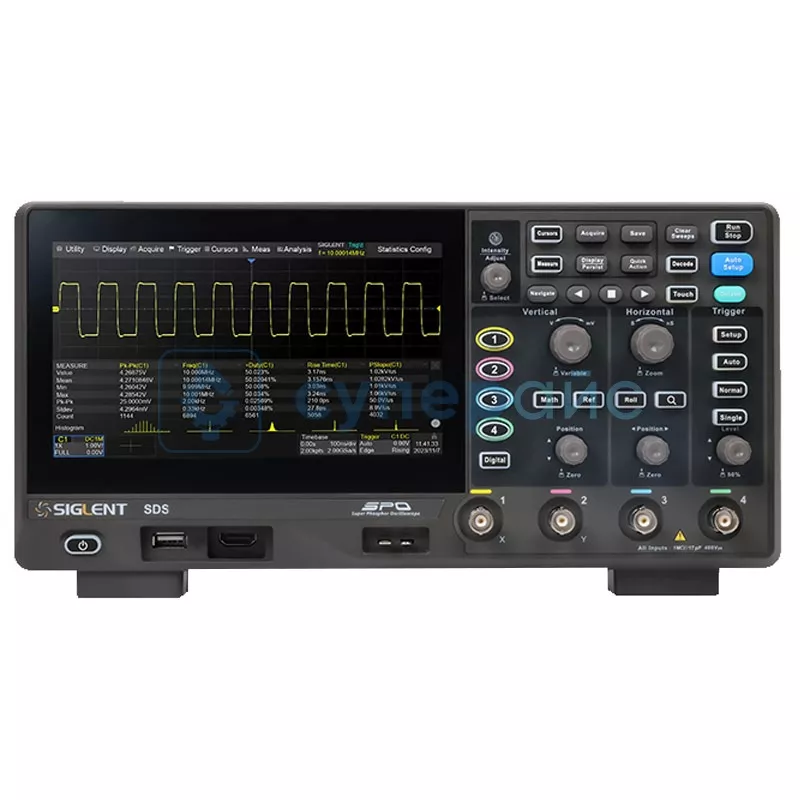

Настольный цифровой осциллограф Siglent SDS804X HD
17 040 ₽
17 040 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
27357
Модель (серия)
SDS804X HD
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDS804X HD
Артикул (код товара)
27357
Модель (серия)
SDS804X HD
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Вес (кг)
3,8
Показать больше
Показать меньше
Описание Siglent SDS804X HD
ВНИМАНИЕ! Производство настольного цифрового осциллографа Siglent SDS804X HD HD ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц)
Технические характеристики Siglent SDS804X HD
| Количество каналов | 4 |
| Количество цифровых каналов | 16 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации |
одноканальный режим: 2 Гвыб / с; двухканальный режим: 1 Гвыб / с; четырехканальный режим: 500 Мвыб/с |
| Глубина памяти (макс.) |
одноканальный режим: 50 Мт/канал; двухканальный режим: 25 Мт/канал; четырехканальный режим: 10 Мт/канал |
| Типы триггеров | фронт, наклон, ширина импульса, окно, рант, интервал, выпадение, шаблон, видео, квалифицированный, N-й фронт, задержка, время установки / удержания, последовательный |
| Скорость захвата волны | 120 000 wfm / s (нормальный режим), 500 000 wfm / s (последовательный режим) |
| Декодирование сигналов шин | I2C, SPI, UART, CAN, LIN |
| Интерполяция формы волны | sinx/x, x |
| Пиковое обнаружение | 2 нс |
| Цифровая триггерная система | есть |
| Интеллектуальный запуск | есть |
| Последовательный запуск и декодер шины | есть |
| Режим сегментированного сбора данных (последовательности) | есть |
| Функция записи истории формы сигнала | есть |
| Автоматические измерения по более чем 50 параметрам | есть, поддержка статистики с гистограммой, треком, трендом, измерением стробирования и измерениями по математике, истории и ссылкам |
| Функции анализа данных | поиск, навигация, счетчик, график Боде и анализ мощности |
| Функция тестирования масок с инструментом Mask Editor | есть |
| Встроенный веб-сервер поддерживает удаленное управление через порт LAN | есть |
| Поддерживает команды удаленного управления SCPI | есть |
| Поддержка NTP | есть |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 70 МГц |
| Вертикальное разрешение | 12 бит |
| Равномерность |
DC - 10% (BW): ±1 дБ 10% - 50% (BW): ±2 дБ 50% - 100% (BW): +2 дБ / -3 дБ |
| Время нарастания | 3,5 нс |
| Вертикальный масштаб (зонд 1X) | 1 МОм: 0,5 мВ/дел – 10 В/дел |
| Точность усиления постоянного тока |
0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 % 5 мВ/дел ~ 10 В/дел: ±1 % (макс.) / ±0,5 % (типично) |
| Точность смещения | ± (0,5% от настройки смещения + 0,5% от полной шкалы + 1 мВ) |
| Диапазон смещения (зонд 1X) |
1 МОм: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 100 мВ/дел: ±8 В; 102 мВ/дел ~ 1 В/дел: ±80 В; 1,02 В/дел ~ 10 В/дел: ±400 В |
| Ограничение пропускной способности | 20 МГц, 200 МГц |
| Сопротивление | 1 МОм: (1 МОм±2%) || (17 пФ±2 пФ) |
| Точность смещения | ±(1%* смещение+1,5%*8*дел+2 мВ): ≥2 мВ/дел ±(1%* смещение+1,5%*8*дел+500 мкВ): ≤1 мВ/дел |
| Максимальное входное напряжение | 1 МОм ≤ 400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц |
| SFDR | ≥ 35 дБн |
| Затухание зонда | 1X, 10X, 100X, пользовательский |
| Горизонтальная система | |
| Шкала времени | 2 нс/дел ~ 1000 с/дел |
| Диапазон | 10 div |
| Режим отображения | YT, XY, крен |
| Режим качения | ≥ 50 мс/дел |
| Перекос канала | < 100 пс |
| Точность временной базы | ± 25 частей на миллион |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный |
| Уровень | внутренний: ± 4,1 дел от центра экрана |
| Диапазон удержания | по времени: 8 нс ~ 30 с (шаг 8 нс) |
| Точность (типичная) | ±0,2 дел. |
| Чувствительность | BW: 0,6 дел. |
| Джиттер | < 100 пс |
| Смещение триггера |
предварительный запуск: 0 ~ 100% памяти задержка запуска: 0 ~ 10 000 дел. |
| Краевой триггер | |
| Уклон | gоднимающийся, падающий, чередующийся |
| Источник | все каналы / линия переменного тока / D0 ~ D15 |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Импульсный триггер | |
| Полярность | + ширина, -ширина |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы / Д0 ~ Д15 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Условие срабатывания триггера | линия, поле |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы / Д0 ~ Д15 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | все каналы / Д0 ~ Д15 |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | положительный, отрицательный |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | все каналы / Д0 ~ Д15 |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Квалифицированный триггер | |
| Тип | состояние, состояние с задержкой, край, край с задержкой |
| Квалифицированное состояние | низкий, высокий |
| Источник | все каналы |
| Преимущество | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер N-ого края | |
| Уклон | подъем, падение |
| Источник | все каналы |
| Счетчик | 1 ~ 65535 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Настройка и удержание триггера | |
| Источник | все каналы |
| Состояние данных | низкий, высокий |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Последовательный триггер | |
| Источник | все каналы / Д0 ~ Д15 |
| Состояние данных | низкий, высокий |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Источник | все каналы / Д0 ~ Д15 |
| Сигнал | SDA / SCL |
| Адрес | 7-бит, 10-бит |
| SPI-триггер | |
| Сигнал | CLK, MISO, MOSI, CS |
| Источник | все каналы / Д0 ~ Д15 |
| Выбор края | подъем, падение |
| Выбор чипа | активный высокий, активный низкий, тайм-аут часов |
| Порядок бит | младший бит, старший бит |
| Триггер UART | |
| Сигнал | RX / TX |
| Источник | все каналы / Д0 ~ Д15 |
| Ширина данных | 5-бит, 6-бит, 7-бит, 8-бит |
| Проверка четности | нет, нечетный, четный, марк, пробел |
| Стоп-бит | 1-битный, 1,5-битный, 2-битный |
| Порядок бит | младший бит, старший бит |
| CAN-триггер | |
| Источник | все каналы / Д0 ~ Д15 |
| Триггер LIN | |
| Версия | 1.3, 2.0 |
| Источник | все каналы / Д0 ~ Д15 |
| Скорость передачи данных | 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский |
| Система измерения | |
| Источник | все каналы, D0 ~ D15, Z1 ~ Z4, F1 ~ F4, ссылка, история |
| Режим | простой, продвинутый |
| Вертикальная | Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger |
| Горизонтальная | Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter |
| Разнообразный | +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope |
| Задержка | Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F |
| Статистика | текущий, средний, мин, макс, пик-пик, СКО, количество, гистограмма, тренд, трек |
| Статистика подсчета | неограниченно, 1 ~ 1024 |
| Математические функции | |
| Операция | БПФ, фильтр, +, -, x, ÷, ∫dt, d/dt,√,тождество, отрицание, |x|, Знак, ex, 10x, ln, lg, интерполяция, удержание максимума, удержание минимума, ERES, среднее, редактор формул |
| БПФ |
длина: 2 М, 1 М, 512, 256, 128, 64, 32, 16, 8 КП, 4 КП, 2 КП, 1 КП окно: прямоугольное, блэкмана, хэннинга, хэмминга отображение: полный экран, разделенный, эксклюзивный режим: нормальный, максимальное удержание, среднее инструменты: пики, маркеры |
| Анализатор | |
| Источник | все каналы, история |
| Режим | край, наклон, импульс, интервал, рант |
| Навигация | |
| Тип | поиск события, времени, истории кадра |
| Тест на маску | |
| Источник | все каналы |
| Создание маски | авто (создать маску), настраиваемый (редактор масок) |
| Скорость теста маски | до 80 000 кадров/с |

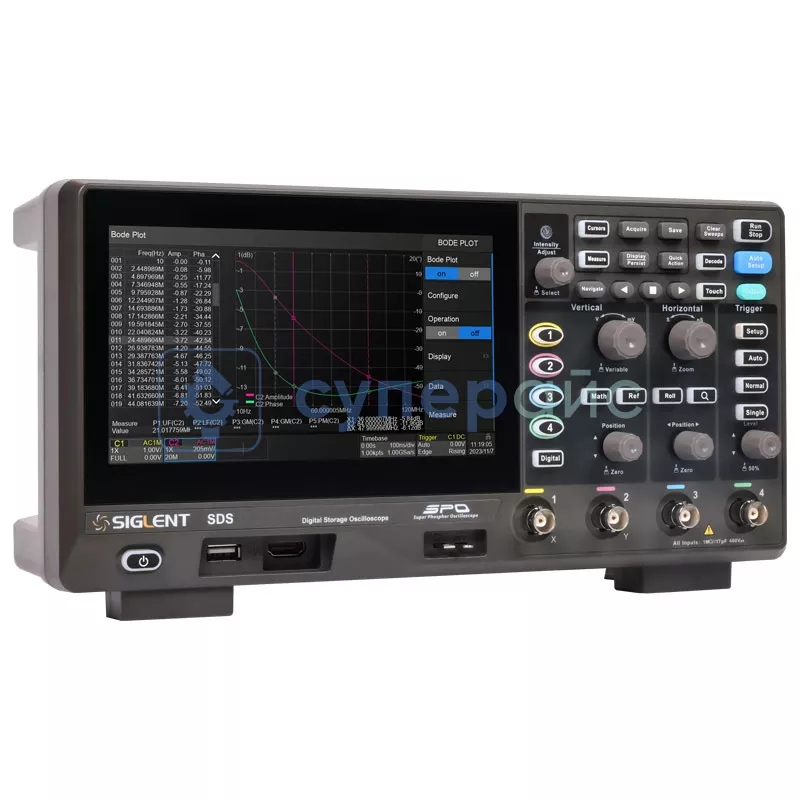

| График Боде | |
| Источник | все каналы |
| Поддерживаемый сигнал |
SAG1021I (Подключение: USB) генераторы сигналов серии SDG (подключение: USB, LAN) |
| Тип развертки | простой, разноуровневый |
| Частота |
режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц |
| Мера | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе |
| Цифровые каналы | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Глубина памяти | 10 Мбит/с |
| Мин. ширина обнаруживаемого пульса | 3,3 нс |
| Уровень группы | Д0 ~ Д7, Д8 ~ Д15 |
| Диапазон уровней | - 8 В ~ 8 В |
| Тип логики | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom |
| Модуль USB AWG | |
| Канал | 1 |
| Максимальная выходная частота | 25 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Разрешение по частоте | 1 мкГц |
| Точность частоты | ± 50 частей на миллион |
| Вертикальное разрешение | 14 бит |
| Диапазон амплитуд |
- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка) |
| Выходное сопротивление | 50 Ом ± 2 % |
| Защита | от перенапряжения, защита от ограничения тока |
| Синус | |
| Частота | 1 мкГц〜 25 МГц |
| Точность смещения (10 кГц) | ± (1 % * значение настройки смещения +3 мВpp) |
| Амплитудная неравномерность (10 кГц, 5 Впик-пик) | ± 0,3 дБ |
| SFDR |
DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн |
| HD |
DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн |
| Квадрат / импульс | |
| Частота | 1 мкГц〜 10 МГц |
| Рабочий цикл | 1 〜 99% |
| Время подъема/падения | < 24 нс (10% 〜 90%) |
| Выброс (1 кГц, 1 В пик-пик, типично) | < 3% (типично 1 кГц, 1 Впик-пик) |
| Ширина импульса | > 50 нс |
| Джиттер | < 500 пс + 10 частей на миллион |
| Рампа | |
| Частота | 1 мкГц 〜 300 кГц |
| Линейность | < 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия) |
| Симметрия | 0 〜 100% |
| Арб | |
| Частота | 1 мкГц 〜 5 МГц |
| Волновая память | 16 кб |
| Частота дискретизация | 125 Мвыб/с |
| Импорт волны | из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов |
| Характеристики дисплея | |
| Тип дисплея | 7-дюймовый TFT LCD с емкостным сенсорным экраном |
| Разрешение дисплея | 1024 х 600 пикселей |
| Контрастность | 500 : 1 |
| Подсветка | 500 нит |
| Общие характеристики | |

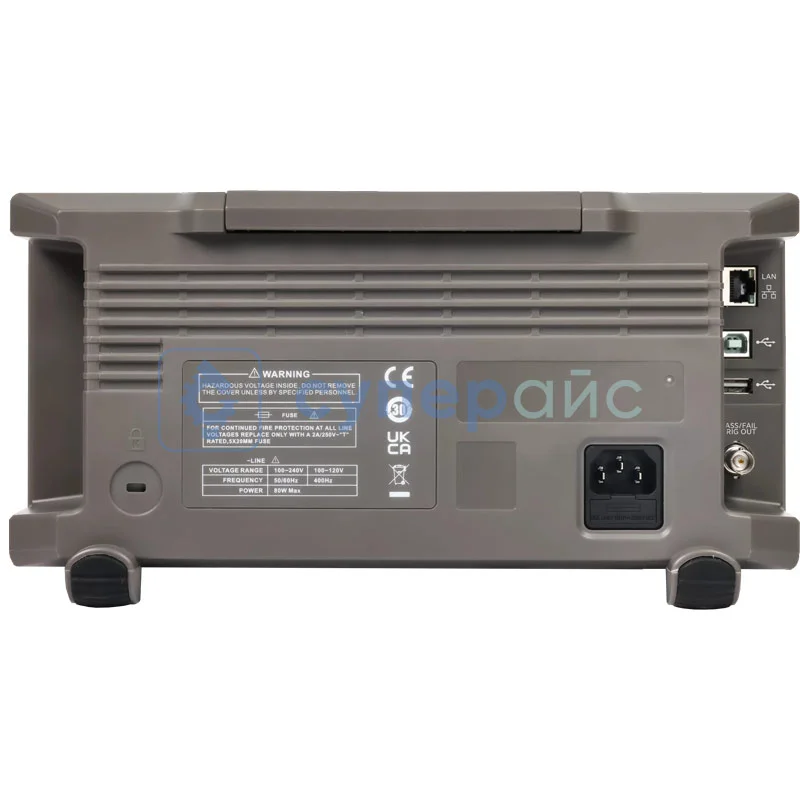

| Интерфейс | USB Hosts, USB Device, (USB-TMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out |
| Температура |
рабочая: 0 〜 +40 ℃ нерабочая: -30 〜 60 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания | 100 ~ 240 В ср.кв. 50/60 Гц |
| Потребляемая мощность | 80 Вт макс., 40 Вт типично, 4 Вт типично в режиме ожидания |
| Габариты изделия | 312 х 151 х 132,6 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,8 кг |
|
Комплектация |
осциллограф Siglent SDS804X HD - 1 шт |
|
пассивный зонд - 4 шт; USB кабель - 1 шт; кабель питания - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт |
|
Документация и ПО Siglent SDS804X HD
Название
Язык
Версия
Размер и тип
Руководство по программированию цифровых осциллографов Siglent серии SDS HD
Язык:
Английский
Версия:
EN11G
Размер и тип:
3,84 МБ,
PDF
Руководство пользователя для цифровых осциллографов Siglent серии SDS800X HD
Язык:
Английский
Размер и тип:
6,82 МБ,
PDF
Отзывы Siglent SDS804X HD
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18792
Модель (серия):
TO1152C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4932
Модель (серия):
DSO4104C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
3584
Модель (серия):
DSO138 mini
Производитель:
JYE Tech
Страна производства:
Гарантия, мес.:
3
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1
Добавить в избранное
Артикул (код товара):
4487
Модель (серия):
DSO PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
5
Вид:
Карманный
Кол-во аналоговых каналов:
1
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
26797
Модель (серия):
FDS3302
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
300
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18485
Модель (серия):
MSO8102T
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24934
Модель (серия):
ATX1102CAL
Производитель:
Atten
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5712
Модель (серия):
DS1104Z Plus
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤3,5
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
39180
Модель (серия):
SS-3060P
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
1800
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
42511
Модель (серия):
RVDV-2
Производитель:
kingdooeun
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
2
Сложность:
2
Добавить в избранное
Артикул (код товара):
41465
Модель (серия):
CH6845
Производитель:
Beich
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
12
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
27372
Модель (серия):
SDS1102X HD
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
27357
Модель (серия):
SDS804X HD
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
