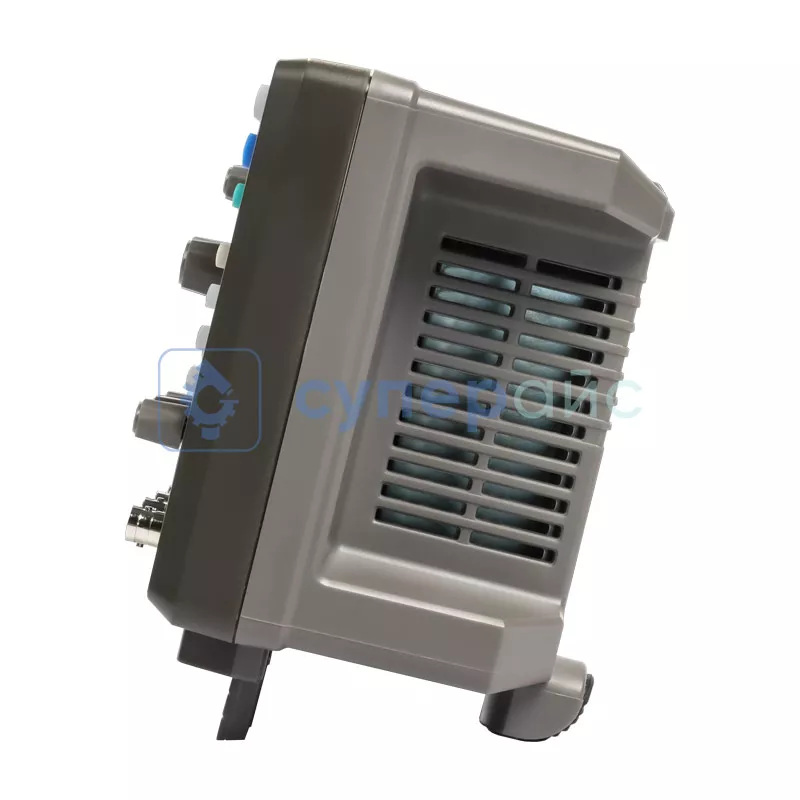

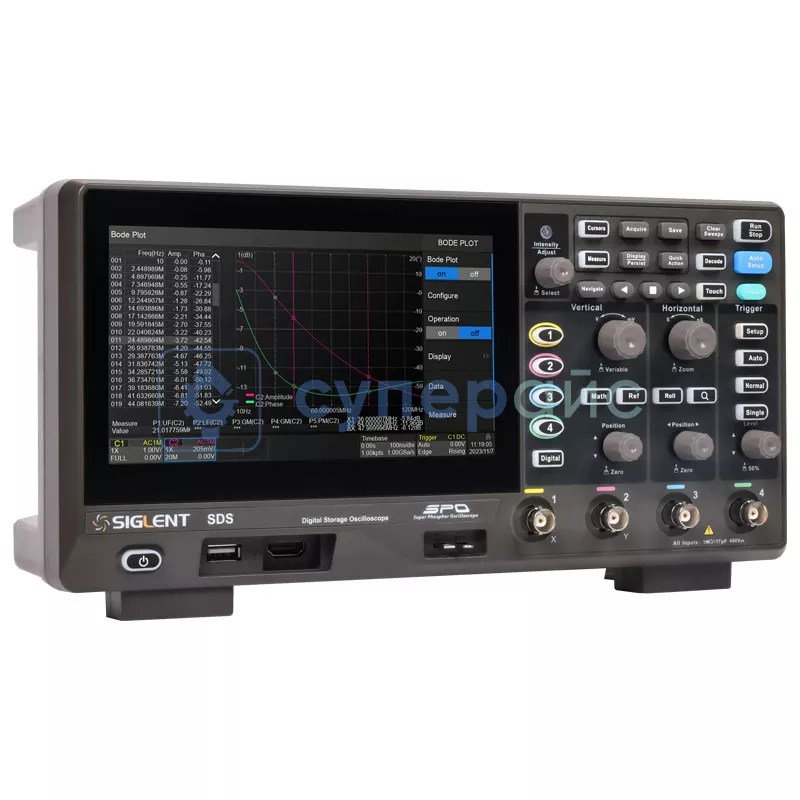

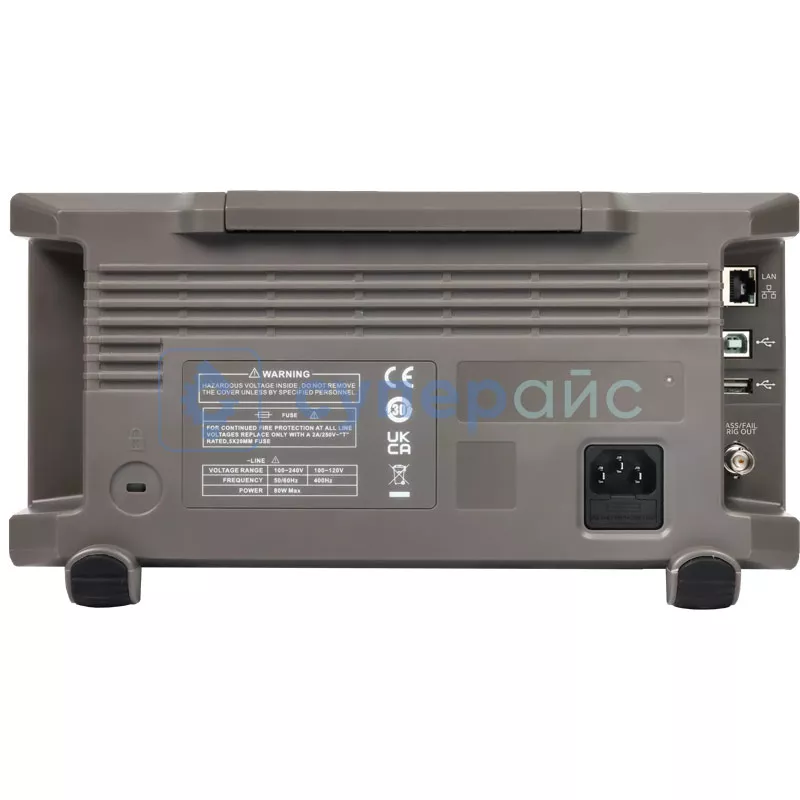

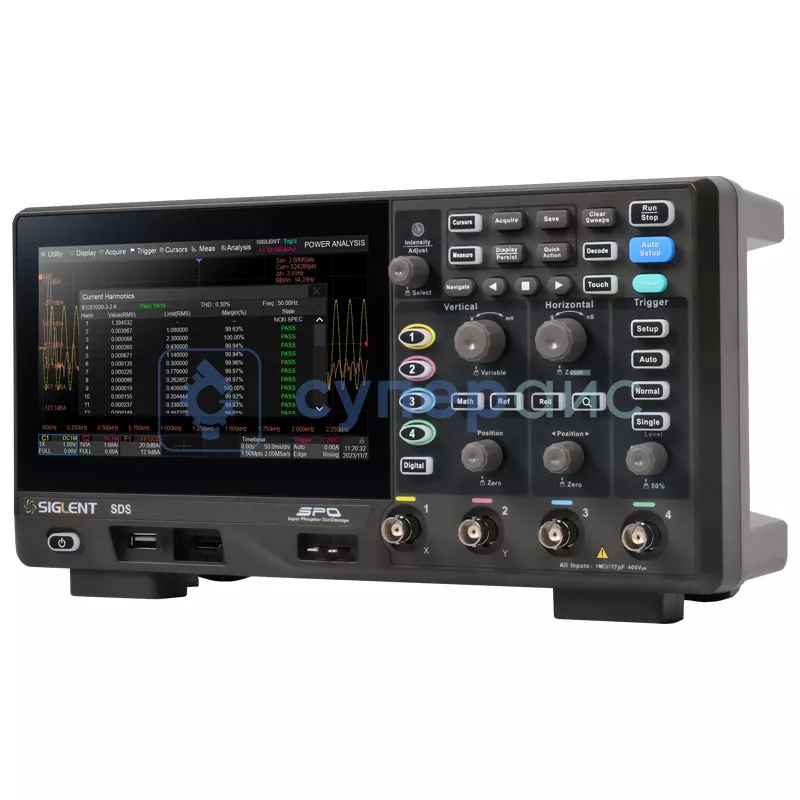

Четырехканальный цифровой осциллограф Siglent SDS824X HD
Код товара: 27369
Гарантия 12 месяцев
О товаре Последовательный запуск и декодер шины
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 10 Мбит / c
25 649 руб.
25 649 руб.
НЕ ПРОИЗВОДИТСЯ
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Последовательный запуск и декодер шины
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 2000 Мвыб / с
Глубина памяти: 10 Мбит / c
ВНИМАНИЕ! Производство осциллографа Siglent SDS824X HD ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Четырехканальный осциллограф RIGOL DHO4204 (4 канала х 200 МГц)
Технические характеристики Siglent SDS824X HD
| Количество каналов | 4 |
| Количество цифровых каналов | 16 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации |
одноканальный режим: 2 Гвыб / с; двухканальный режим: 1 Гвыб / с; четырехканальный режим: 500 Мвыб/с |
| Глубина памяти (макс.) |
одноканальный режим: 50 Мт/канал; двухканальный режим: 25 Мт/канал; четырехканальный режим: 10 Мт/канал |
| Типы триггеров | фронт, наклон, ширина импульса, окно, рант, интервал, выпадение, шаблон, видео, квалифицированный, N-й фронт, задержка, время установки / удержания, последовательный |
| Скорость захвата волны | 120 000 wfm / s (нормальный режим), 500 000 wfm / s (последовательный режим) |
| Декодирование сигналов шин | I2C, SPI, UART, CAN, LIN |
| Интерполяция формы волны | sinx/x, x |
| Пиковое обнаружение | 2 нс |
| Цифровая триггерная система | есть |
| Интеллектуальный запуск | есть |
| Последовательный запуск и декодер шины | есть |
| Режим сегментированного сбора данных (последовательности) | есть |
| Функция записи истории формы сигнала | есть |
| Автоматические измерения по более чем 50 параметрам | есть, поддержка статистики с гистограммой, треком, трендом, измерением стробирования и измерениями по математике, истории и ссылкам |
| Функции анализа данных | поиск, навигация, счетчик, график Боде и анализ мощности |
| Функция тестирования масок с инструментом Mask Editor | есть |
| Встроенный веб-сервер поддерживает удаленное управление через порт LAN | есть |
| Поддерживает команды удаленного управления SCPI | есть |
| Поддержка NTP | есть |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 200 МГц |
| Вертикальное разрешение | 12 бит |
| Равномерность |
DC - 10% (BW): ±1 дБ 10% - 50% (BW): ±2 дБ 50% - 100% (BW): +2 дБ / -3 дБ |
| Время нарастания | 1,8 нс |
| Вертикальный масштаб (зонд 1X) | 1 МОм: 0,5 мВ/дел – 10 В/дел |
| Точность усиления постоянного тока |
0,5 мВ/дел ~ 4,95 мВ/дел: ±1,5 % 5 мВ/дел ~ 10 В/дел: ±1 % (макс.) / ±0,5 % (типично) |
| Точность смещения | ± (0,5% от настройки смещения + 0,5% от полной шкалы + 1 мВ) |
| Диапазон смещения (зонд 1X) |
1 МОм: 0,5 мВ/дел ~ 5 мВ/дел: ±1,6 В; 5,1 мВ/дел ~ 10 мВ/дел: ±4 В; 10,2 мВ/дел ~ 100 мВ/дел: ±8 В; 102 мВ/дел ~ 1 В/дел: ±80 В; 1,02 В/дел ~ 10 В/дел: ±400 В |
| Ограничение пропускной способности | 20 МГц, 200 МГц |
| Сопротивление | 1 МОм: (1 МОм±2%) || (17 пФ±2 пФ) |
| Точность смещения | ±(1%* смещение+1,5%*8*дел+2 мВ): ≥2 мВ/дел ±(1%* смещение+1,5%*8*дел+500 мкВ): ≤1 мВ/дел |
| Максимальное входное напряжение | 1 МОм ≤ 400 Впик (постоянный ток + переменный ток), постоянный ток ~ 10 кГц |
| SFDR | ≥ 35 дБн |
| Затухание зонда | 1X, 10X, 100X, пользовательский |
| Горизонтальная система | |
| Шкала времени | 2 нс/дел ~ 1000 с/дел |
| Диапазон | 10 div |
| Режим отображения | YT, XY, крен |
| Режим качения | ≥ 50 мс/дел |
| Перекос канала | < 100 пс |
| Точность временной базы | ± 25 частей на миллион |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный |
| Уровень | внутренний: ± 4,1 дел от центра экрана |
| Диапазон удержания | по времени: 8 нс ~ 30 с (шаг 8 нс) |
| Точность (типичная) | ±0,2 дел. |
| Чувствительность | BW: 0,6 дел. |
| Джиттер | < 100 пс |
| Смещение триггера |
предварительный запуск: 0 ~ 100% памяти задержка запуска: 0 ~ 10 000 дел. |
| Краевой триггер | |
| Уклон | поднимающийся, падающий, чередующийся |
| Источник | все каналы / линия переменного тока / D0 ~ D15 |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Импульсный триггер | |
| Полярность | + ширина, -ширина |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы / Д0 ~ Д15 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Условие срабатывания триггера | линия, поле |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы / Д0 ~ Д15 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | все каналы / Д0 ~ Д15 |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | положительный, отрицательный |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | все каналы / Д0 ~ Д15 |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Квалифицированный триггер | |
| Тип | состояние, состояние с задержкой, край, край с задержкой |
| Квалифицированное состояние | низкий, высокий |
| Источник | все каналы |
| Преимущество | подъем, падение |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер N-ого края | |
| Уклон | подъем, падение |
| Источник | все каналы |
| Счетчик | 1 ~ 65535 |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Настройка и удержание триггера | |
| Источник | все каналы |
| Состояние данных | низкий, высокий |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Последовательный триггер | |
| Источник | все каналы / Д0 ~ Д15 |
| Состояние данных | низкий, высокий |
| Предельный диапазон | <, >, в пределах досягаемости, вне пределов досягаемости |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Источник | все каналы / Д0 ~ Д15 |
| Сигнал | SDA / SCL |
| Адрес | 7-бит, 10-бит |
| SPI-триггер | |
| Сигнал | CLK, MISO, MOSI, CS |
| Источник | все каналы / Д0 ~ Д15 |
| Выбор края | подъем, падение |
| Выбор чипа | активный высокий, активный низкий, тайм-аут часов |
| Порядок бит | младший бит, старший бит |
| Триггер UART | |
| Сигнал | RX / TX |
| Источник | все каналы / Д0 ~ Д15 |
| Ширина данных | 5-бит, 6-бит, 7-бит, 8-бит |
| Проверка четности | нет, нечетный, четный, марк, пробел |
| Стоп-бит | 1-битный, 1,5-битный, 2-битный |
| Порядок бит | младший бит, старший бит |
| CAN-триггер | |
| Источник | все каналы / Д0 ~ Д15 |
| Триггер LIN | |
| Версия | 1.3, 2.0 |
| Источник | все каналы / Д0 ~ Д15 |
| Скорость передачи данных | 600 бит/с, 1200 бит/с, 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, пользовательский |
| Система измерения | |
| Источник | все каналы, D0 ~ D15, Z1 ~ Z4, F1 ~ F4, ссылка, история |
| Режим | простой, продвинутый |
| Вертикальная | Max, Min, Pk-Pk, Top, Base, Amplitude, Mean, Cycle Mean, Stdev, Cycle Stdev, RMS, Cycle RMS, Median, Cycle Median, FOV, FPRE, ROV, RPRE, Level@Trigger |
| Горизонтальная | Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90-10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter |
| Разнообразный | +Area@DC, -Area@DC, Area@DC, Absolute Area@DC, +Area@AC, -Area@AC, Area@AC, Absolute Area@AC, Cycles, Rising Edges, Falling Edges, Edges, Positive pulses, Negative pulses, Positive Slope, Negative Slope |
| Задержка | Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew, Tsu@R, Tsu@F, Th@R, Th@F |
| Статистика | текущий, средний, мин, макс, пик-пик, СКО, количество, гистограмма, тренд, трек |
| Статистика подсчета | неограниченно, 1 ~ 1024 |
| Математические функции | |
| Операция | БПФ, фильтр, +, -, x, ÷, ∫dt, d/dt,√,тождество, отрицание, |x|, Знак, ex, 10x, ln, lg, интерполяция, удержание максимума, удержание минимума, ERES, среднее, редактор формул |
| БПФ |
длина: 2 М, 1 М, 512, 256, 128, 64, 32, 16, 8 КП, 4 КП, 2 КП, 1 КП окно: прямоугольное, блэкмана, хэннинга, хэмминга отображение: полный экран, разделенный, эксклюзивный режим: нормальный, максимальное удержание, среднее инструменты: пики, маркеры |
| Анализатор | |
| Источник | все каналы, история |
| Режим | край, наклон, импульс, интервал, рант |
| Навигация | |
| Тип | поиск события, времени, истории кадра |
| Тест на маску | |
| Источник | все каналы |
| Создание маски | авто (создать маску), настраиваемый (редактор масок) |
| Скорость теста маски | до 80 000 кадров/с |
| График Боде | |
| Источник | все каналы |
| Поддерживаемый сигнал |
SAG1021I (Подключение: USB) генераторы сигналов серии SDG (подключение: USB, LAN) |
| Тип развертки | простой, разноуровневый |
| Частота |
режим: линейный, логарифмический диапазон: 10 Гц ~ 120 МГц |
| Мера | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, запас по фазе |
| Цифровые каналы | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Глубина памяти | 10 Мбит/с |
| Мин. ширина обнаруживаемого пульса | 3,3 нс |
| Уровень группы | Д0 ~ Д7, Д8 ~ Д15 |
| Диапазон уровней | - 8 В ~ 8 В |
| Тип логики | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, Custom |
| Модуль USB AWG | |
| Канал | 1 |
| Максимальная выходная частота | 25 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Разрешение по частоте | 1 мкГц |
| Точность частоты | ± 50 частей на миллион |
| Вертикальное разрешение | 14 бит |
| Диапазон амплитуд |
- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка) |
| Выходное сопротивление | 50 Ом ± 2 % |
| Защита | от перенапряжения, защита от ограничения тока |
| Синус | |
| Частота | 1 мкГц〜 25 МГц |
| Точность смещения (10 кГц) | ± (1 % * значение настройки смещения +3 мВpp) |
| Амплитудная неравномерность (10 кГц, 5 Впик-пик) | ± 0,3 дБ |
| SFDR |
DC〜1 МГц - 60 дБн 1 МГц〜5 МГц - 55 дБн 5 МГц〜25 МГц -50 дБн |
| HD |
DC〜5 МГц - 50 дБн 5 МГц〜25 МГц -45 дБн |
| Квадрат / импульс | |
| Частота | 1 мкГц〜 10 МГц |
| Рабочий цикл | 1 〜 99% |
| Время подъема/падения | < 24 нс (10% 〜 90%) |
| Выброс (1 кГц, 1 В пик-пик, типично) | < 3% (типично 1 кГц, 1 Впик-пик) |
| Ширина импульса | > 50 нс |
| Джиттер | < 500 пс + 10 частей на миллион |
| Рампа | |
| Частота | 1 мкГц 〜 300 кГц |
| Линейность | < 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия) |
| Симметрия | 0 〜 100% |
| Арб | |
| Частота | 1 мкГц 〜 5 МГц |
| Волновая память | 16 кб |
| Частота дискретизация | 125 Мвыб/с |
| Импорт волны | из EasyWaveX, с U-диска, напрямую из данных формы сигнала аналоговых каналов |
| Характеристики дисплея | |
| Тип дисплея | 7-дюймовый TFT LCD с емкостным сенсорным экраном |
| Разрешение дисплея | 1024 х 600 пикселей |
| Контрастность | 500 : 1 |
| Подсветка | 500 нит |
| Общие характеристики | |
| Интерфейс | USB Hosts, USB Device, (USB-TMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out |
| Температура |
рабочая: 0 〜 +40 ℃ нерабочая: -30 〜 60 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания | 100 ~ 240 В ср.кв. 50/60 Гц |
| Потребляемая мощность | 80 Вт макс., 40 Вт типично, 4 Вт типично в режиме ожидания |
| Габариты изделия | 312 х 151 х 132,6 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,8 кг |
|
Комплектация |
осциллограф Siglent SDS824X HD - 1 шт |
|
пассивный зонд - 4 шт; USB кабель - 1 шт; кабель питания - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Диапазон измерения индуктивности: 0,00001 мкГн - 99999,9 Гн
Диапазон измерения емкости: 0,00001 пФ - 999999 мкФ
Диапазон измерения сопротивления: 0,00001 Ом - 99,9999 МОм
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный USB порт
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Измеряемые параметры: напряжение DC/AC, ток DC/AC, сопротивление, емкость, частота, тест диодов, температура
Диапазон измерения напряжения DC/AC: 50 мВ - 1000 В / 500 мВ - 750 В
Диапазон измерения тока DC/AC: 500 мкА - 10 А
Диапазон измерения сопротивления: 500 Ом – 50 МОм
Диапазон измерения емкости: 50 нФ – 50 мФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный вольтметр и частотомер
Количество каналов: 4
Полоса пропускания: 800 МГц
Частота дискретизации: 4 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4
Полоса пропускания: 200 МГц
Частота дискретизации: 1 ГВыб/с
Встроенный генератор сигналов до 25 МГц, возможность математической обработки сигналов
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4
Полоса пропускания: 50 МГц
Частота дискретизации: 1 Гвыб/с
Встроенный частотомер
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
