Настольный осциллограф Tektronix TBS1072B

Настольный осциллограф Tektronix TBS1072B

Код товара: 5580

guarantee Гарантия 12 месяцев

Настольный осциллограф Tektronix TBS1072B фото 1
Настольный осциллограф Tektronix TBS1072B фото 2
Настольный осциллограф Tektronix TBS1072B фото 3
Настольный осциллограф Tektronix TBS1072B фото 4
Настольный осциллограф Tektronix TBS1072B фото 5
Настольный осциллограф Tektronix TBS1072B фото 6
75 780 руб.
75 780 руб.
Получить КП
Купить в 1 клик
НЕ ПРОИЗВОДИТСЯ
Настольный осциллограф Tektronix TBS1072B фото 1
Настольный осциллограф Tektronix TBS1072B фото 1
Настольный осциллограф Tektronix TBS1072B фото 2
Настольный осциллограф Tektronix TBS1072B фото 3
Настольный осциллограф Tektronix TBS1072B фото 4
Настольный осциллограф Tektronix TBS1072B фото 5
О товаре
Модель: запоминающий осциллограф TBS1072B
Количество каналов: 2
Полоса пропускания: 70 МГц
Частота дискретизации: 1 Гвыб/с
Расширенные возможности мониторинга и анализа
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
О товаре
Модель: запоминающий осциллограф TBS1072B
Количество каналов: 2
Полоса пропускания: 70 МГц
Частота дискретизации: 1 Гвыб/с
Расширенные возможности мониторинга и анализа
ВНИМАНИЕ! Производство осциллографа Tektronix TBS1072B ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф UNI-T UTD2102CM (2 канала, 100 МГц)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Tektronix TBS1072B

Характеристики настольного осциллографа
Серия TBS1000B
Полоса пропускания
 70 МГц
Количество каналов
 2
Максимальная частота дискретизации в реальном времени
 1 ГВыб / с
Входные параметры
Развязка входа
 DC, AC, GND
Входной импеданс
 1 МОм || 20 пФ
Максимальное входное напряжение
 300 V CAT II
Ограниченная полоса пропускания 20 МГц
Горизонтальная система
Погрешность временной базы
 ± 50 ppm
Интерполяция формы волны
 sin (х) / х
Длина записи 2,5 Кб
Коэффициент развёртки
 2,5 нс / дел - 50 с / дел, 1, 2, 5 шаг
Вертикальная система
Вертикальное разрешение
 8 бит
Вертикальная развёртка
 2 мВ / дел - 5 В / дел
Диапазон вертикального смещения
 2 мВ / дел - 200 В / дел, ± 1,8 В
> 200 мВ / дел - 5 В / дел, ± 45 В
Погрешность усиления постоянного напряжения ± 3%, 10 мВ / дел - 5 В / дел
Система синхронизации
Режимы триггера фронт, импульс, видео (NTSC,PAL,SECAM)
Источник запуска CH1, CH2, EXT, EXT/5
Отображение сигнала запуска Сигнал запуска выводится на экран, пока нажата кнопка «Trigger View»
Индикация частоты сигнала запуска Выводится значение частоты сигнала запуска
Запуск по фронту
Режим запуска
 запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник запуска CH1, CH2, EXT, EXT/5
Запуск по длительности импульса
Режим запуска
 положительная полярность импульса >, <, =, ≠
отрицательная полярность импульса >, <, =, ≠
Источник запуска
 CH1, CH2, EXT, EXT/5
Диапазон удержания триггера
 33 нс ~ 10 с
Запуск по видео сигналу
Стандарт сигнала
 NTSC, PAL, SECAM
Источник запуска CH1, CH2, EXT, EXT/5
Система измерения
Курсорные измерения
 ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT
трассировка: напряжение и время по точкам сигнала 1/ΔT
Автоматическое измерение
 Период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность положительного перепада, длительность отрицательного перепада, максимальное значение, минимальное значение, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, фаза, число положительных импульсов, число отрицательных импульсов, число положительных фронтов, число отрицательных фронтов, скважность положительных импульсов, скважность отрицательных импульсов, амплитуда, среднее значение по периоду, среднее значение по курсору, длительность пакета, положительный глитч, отрицательный глитч, область, область периода, высокий уровень, низкий уровень, задержка между фронтами двух каналов, задержка между фронтом первого канала и спадом второго канала, задержка между спадом первого канала и фронтом второго канала, задержка между спадами двух каналов
Арифметические операции +, -, х
Формат XY, YT
Система хранения данных
Отображение сохраненных осциллограмм 2,5 тыс. точек для сохраненных осциллограмм
Сохранение осциллограмм без USB накопителя 2,5 тыс. точек
Максимальный объем USB накопителя 64 ГБ
Сохранение осциллограмм на USB накопитель 96 и более осциллограмм на каждые 8 МБ
Сохранение настроек без USB накопителя 10 настроек органов управления передней панели
Сохранение настроек на USB накопитель 4000 и более настроек органов управления передней панели на каждые 8 МБ
Сохранение снимков экрана на USB накопитель 128 и более снимков экрана на каждые 8 МБ (количество снимков зависит от выбранного формата файлов)
Сохранение всей информации на USB накопитель 12 или более операций «Сохранить все» на каждые 8 МБ
При выполнении одной операции «Сохранить все» создается от 3 до 9 файлов (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы)
Система захвата данных
Обнаружение пиковых значений захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовое значение) на всех скоростях развертки от 5 мкс/дел до 50 с/дел
Усреднение 4, 16, 64, 128 осциллограмм
Прокрутка при скорости развертки >100 мс/дел
Однократный запуск кнопка однократного запуска используется для запуска одиночного цикла регистрации сигнала
Частотомер
Разрешение 6 разрядов
Количество каналов 2
Диапазон частот 10 Гц - 50 МГц
Общие характеристики
Тип дисплея
 7 дюймов TFT ЖК - экран, 800 * 480 точек
Интерфейс передачи данных
 USB
Рабочая высота рабочая до 3000 м
хранения до 15000 м
Температура хранения в рабочем состоянии 0℃ - 50℃
в выключенном состоянии -40℃ - 71℃
Габариты 326 мм х 158 мм х 124 мм
Вес нетто 2 кг

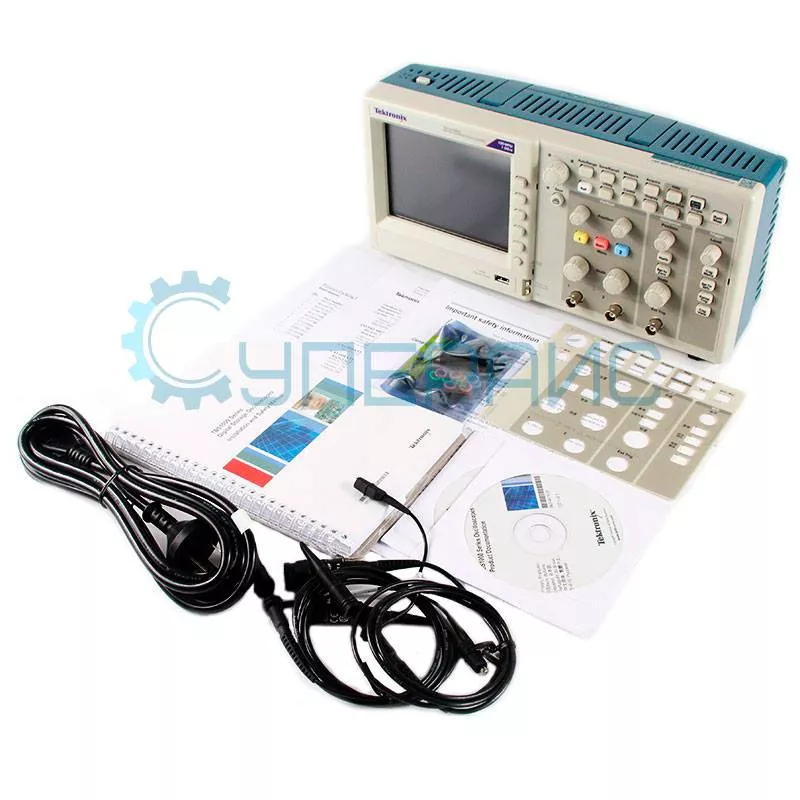

Комплектация цифровой осциллограф Tektronix TBS1072B - 1 шт

щупы для осциллографа - 2 шт
кабель питания - 1 шт
колпачок и комплект цветных колец для маркировки - 1 шт
инструкция по эксплуатации - 1 шт
диск с ПО - 1 шт

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
