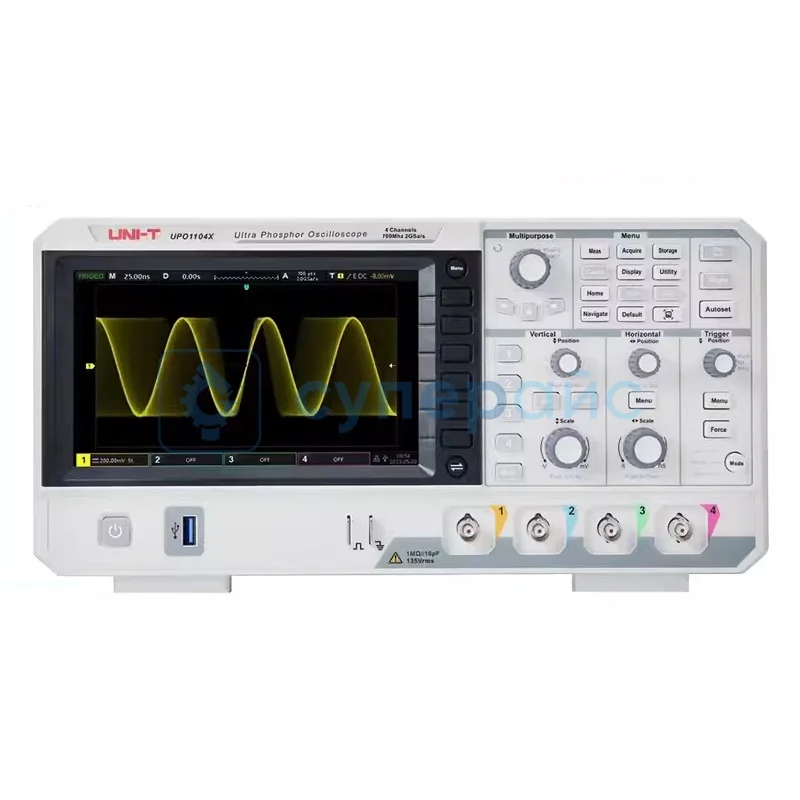

Настольный осциллограф UNI-T UPO1104X
Код товара: 25311
Гарантия 12 месяцев
Официальный дистрибьютор UNI-T в России
О товаре Цифровой мультиметр DVM
Полоса пропускания: 100 МГц
Частота дискретизации: 500 МВыб/с, 1 ГВыб/с, 2 ГВыб/с
Глубина памяти: 56 Мбит/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Цифровой мультиметр DVM
Полоса пропускания: 100 МГц
Частота дискретизации: 500 МВыб/с, 1 ГВыб/с, 2 ГВыб/с
Глубина памяти: 56 Мбит/с
Технические характеристики UNI-T UPO1104X
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Глубина памяти на канал | 56 Мбит/с |
| Частота дискретизации | 2 ГВыб/с (1 канал), 1 ГВыб/с (2 канала), 500 Мвыб/с (4 канала) |
| Скорость захвата формы сигнала | 150000, 500000 осциллограмм/с |
| Анализатор спектра сигнала с помощью БПФ | есть |
| Время нарастания | 2 нс/дел - 1000 с/дел |
| Входное сопротивление | (1 МОм ± 2 %) | (16 пФ ± 2 пФ) |
| Сохранение осциллограмм | 120000 кадров |
| Анализатор спектра сигнала с помощью БПФ | есть, 1 млн. точек |
| Сохранение осциллограмм | 12 записей |
| Тип триггера | фронт, длительность, склон, чередование, видео, задержка, тайм-аут, паттерн, время установки / удержания, проседание, выброс, RS-232/UART, I²C, SPI |
| Цифровой мультиметр DVM | есть |
| Автоматическое измерение | максимальное, минимальное значение, верхнее, нижнее, промежуточное значение, от пика к пику, амплитуда, среднее, периодическое среднее значение, среднеквадратичный корень, периодический среднеквадратичный корень, среднеквадратичный переменный ток, площадь, периодическая область, превышение, предварительный импульс, частота, период, время нарастания, время спада, положительный длительный импульс, отрицательная длительность импульса, положительный / отрицательный рабочий цикл, задержка нарастания/спада, фаза, FRFR, FRFF, FFFR, FFFF, FRLF, FRlR, FFLR, FFLF (36 параметров измерений) |
| Отображение 5 измерений одновременно | есть |
| Статистика измерений | среднее, максимальное, минимальное, стандартное отклонение и количество измерений |
| Частотомер | аппаратный, 8-разрядный |
| Поддержка стандартных команд программируемого прибора SCPI | есть |
| Эффект супер флуоресценции Ultra Phosphor 2.0 | есть, отображение до 256 уровней оттенков серого |
| Общие характеристики | |
| Дисплей | 7-дюймовый TFT LCD, WVGA, 800 х 480 пикселей |
| Источник питания | 100 - 240 В, 50 / 60 Гц |

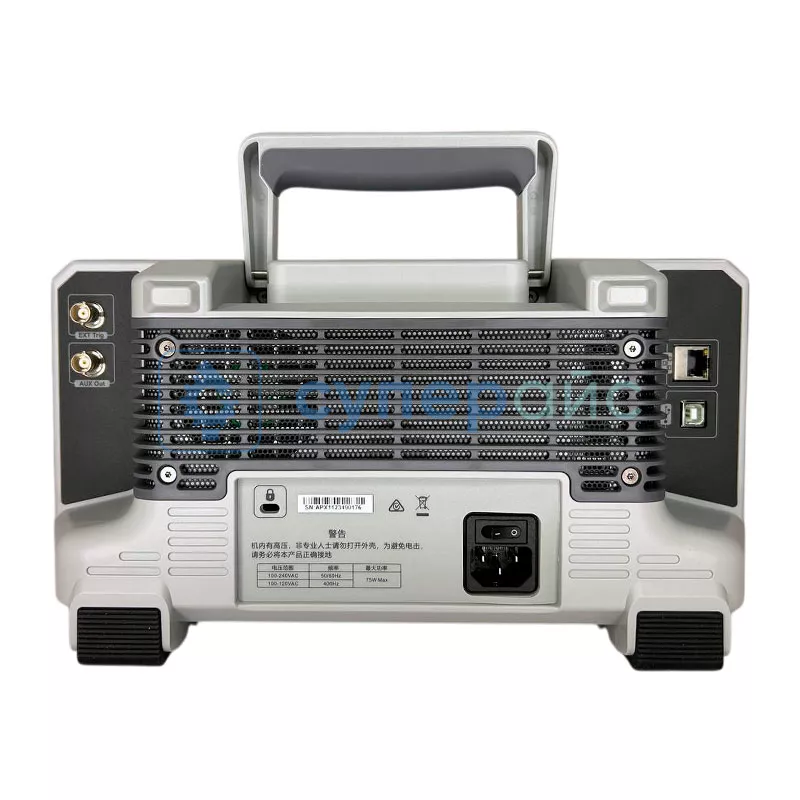

| Интерфейс | USB Host, USB Device, LAN, EXT Trig, AUX (TrigOut/PassFail) |
| Габариты упаковки | 450 х 210 х 270 мм |
| Вес брутто | 3,5 кг |

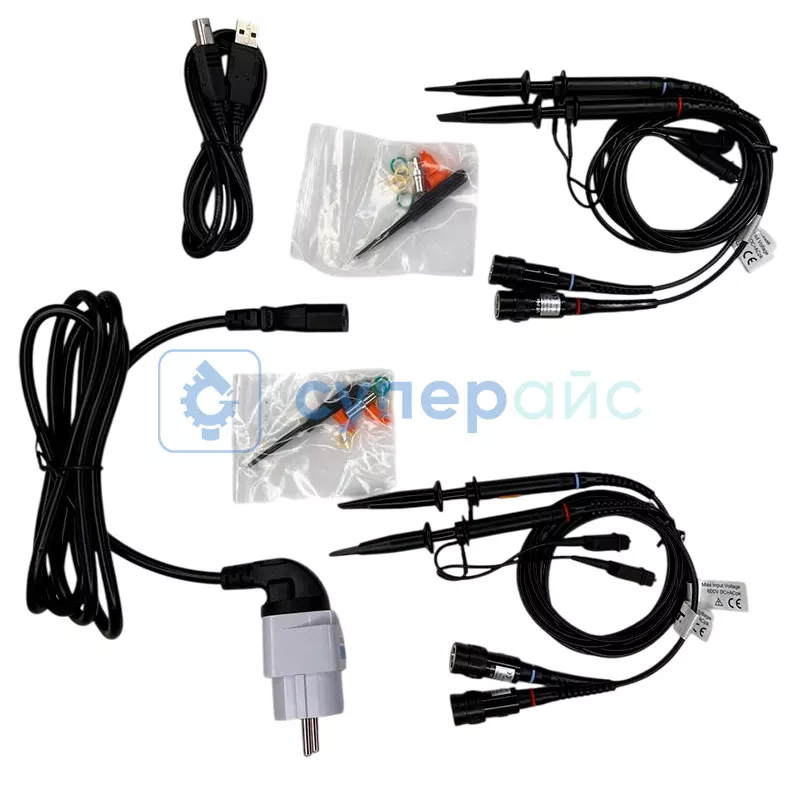

| Комплектация |
цифровой осциллограф UNI-T UPO1104X - 1 шт сумка - 1 шт стандартный пробник - 4 шт высоковольтный пробник - 1 шт |
| Совместимость |
Пассивный пробник для осциллографа UNI-T UT-P05 с делителем 1:10, 200МГц Пассивный пробник для осциллографа UNI-T UT-P04 с делителем 1:10, 100МГц |

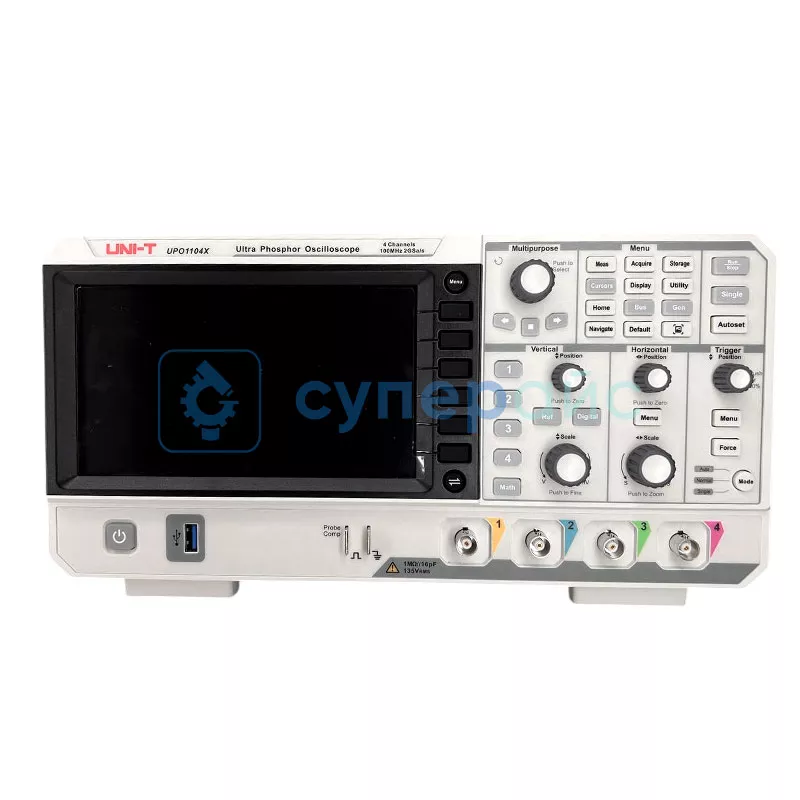

Цифровой осциллограф UNI-T UPO1104X
UNI-T UPO1104X – это мощный четырёхканальный осциллограф с поддержкой функции БПФ. Устройство собрано в надёжном эргономичном корпусе с удобными элементами управления. Физические кнопки и ручки-регуляторы помогают осуществлять уверенные нажатия. Большой дисплей диагональю семь дюймов воспроизводит наглядное изображение осциллограмм.
Этот цифровой осциллограф UNI-T может декодировать сигналы RS232, I2C, а также SPI. Полоса пропускания 100 МГц даёт оператору возможность измерять высокочастотные сигналы. Конструкция модели поддерживает одновременное подключение четырёх устройств, что делает UPO1104X подходящим инструментом для проведения сложных комплексных испытаний.
Четыре автономных канала помогают инженерам и техникам измерять несколько сигналов одновременно. Используется для сравнения, а также исследования взаимосвязей. Прибор упрощает диагностику и отладку оборудования, работает с импульсными, цифровыми, а также аналоговыми устройствами.
Многоканальность осциллографа позволяет анализировать данные поступающие от сложного электрооборудования. Модель помогает сэкономить рабочее пространство: пользователю не нужно размещать на месте одного многоканального прибора несколько одноканальных. Встроенный анализатор спектра сигнала с функцией быстрого преобразования Фурье используется для определения частотных компонентов сигнала. Инструмент помогает устранять неисправности в электронных схемах, а также определять уровни искажений.
Пользователь может обнаруживать даже незначительные искажения и выявлять поломки на ранних стадиях. Предусмотрено двенадцать ячеек записи осциллограмм, поддерживаются шесть видов разъёмов для подключения внешнего оборудования.
Обзорная таблица цифровых осциллографов UNI-T серии UPO
| Характеристики | UPO1104X | UPO1204X |
| Количество каналов | 4 | |
| Полоса пропускания | 100 МГц | 200 МГц |
| Глубина памяти на канал | 56 Мбит / с | |
| Частота дискретизации | 2 ГВыб/с (1 канал), 1 ГВыб/с (2 канала), 500 Мвыб/с (4 канала) | |
| Скорость захвата формы сигнала | 150000, 500000 осциллограмм/с | |
| Анализатор спектра сигнала с помощью БПФ | есть | |
| Сохранение осциллограмм | 12 записей | |
| Дисплей | 7-дюймовый | |
| Интерфейс | USB Host, USB Device, LAN, EXT Trig, AUX (TrigOut/PassFail) | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
