Стационарный осциллограф UNI-T UTD2072CL (2 канала, 70 МГц)
27 059 ₽
27 059 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
13922
Модель (серия)
UTD2072CL
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTD2072CL
Артикул (код товара)
13922
Модель (серия)
UTD2072CL
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Показать больше
Показать меньше
Описание UNI-T UTD2072CL
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTD2072CL
| Характеристики настольного осциллографа | |
| Серия | UTD2000CL |
|
Полоса пропускания |
70 МГц |
|
Количество каналов |
2 |
|
Максимальная частота дискретизации в реальном времени |
500 МВыб / с |
| Скорость захвата осциллограмм | 5,000 осц./с |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 24 пФ ± 3 пФ |
|
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 Х, 1000 Х |
|
Максимальное входное напряжение |
± 400 В |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
|
Интерполяция формы волны |
sin (х) / х |
| Размер памяти | 64 Кб |
|
Коэффициент развёртки |
2 нс / дел - 50 с / дел |
| Точность | ± 50 ppm |
|
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
1 мВ / дел - 20 В / дел |
|
Время нарастания |
< 5 нс |
|
Низкочастотный отклик (-3 дБ) |
≥ 10 Гц (на входе BNC) |
|
Точность усиления постоянного тока |
± 5%: 1 мВ / дел или 2 мВ / дел ± 4%: 5 мВ / дел ± 3%: 10 мВ / дел - 20 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, видео сигнал, наклон, альтернативный |
|
Диапазон уровня запуска триггера |
CH1, CH2: ± 5 делений от центра экрана EXT: ± 3 В EXT/5: ± 15 В |
| Точность уровня запуска для сигнала, время нарастания или спуска которого не менее 20 нс |
CH1, CH2: ± (0,3 дел х В / дел) EXT: ± (6% установленного значения + 40 мВ) EXT/5: ± (6% установленного значения + 200 мВ) |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Ширина импульса | 20 нс - 10 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL) |
| Система измерения | |
|
Курсорные измерения |
△ V, △ T, 1 / △ T |
|
Автоматическое измерение |
максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза |
| Математические функции | +, -, *, / FFT |
| Встроенный частотомер | |
| Разрешение | 6 бит |
| Общие характеристики | |
|
Тип дисплея |
7 дюймов TFT LCD - экран, 800 х 480 |
|
Питание |
100 - 240 В AC, 45 - 440 Гц |
| Интерфейс | USB, Pass/Fail |
| Рабочая температура |
от 0 °С до 40 °С |
| Температура хранения |
от -20 °С до 60 °С |
| Относительная влажность |
до 90% |
| Рабочая высота |
рабочая до 3000 м |
|
хранения до 15000 м |
|

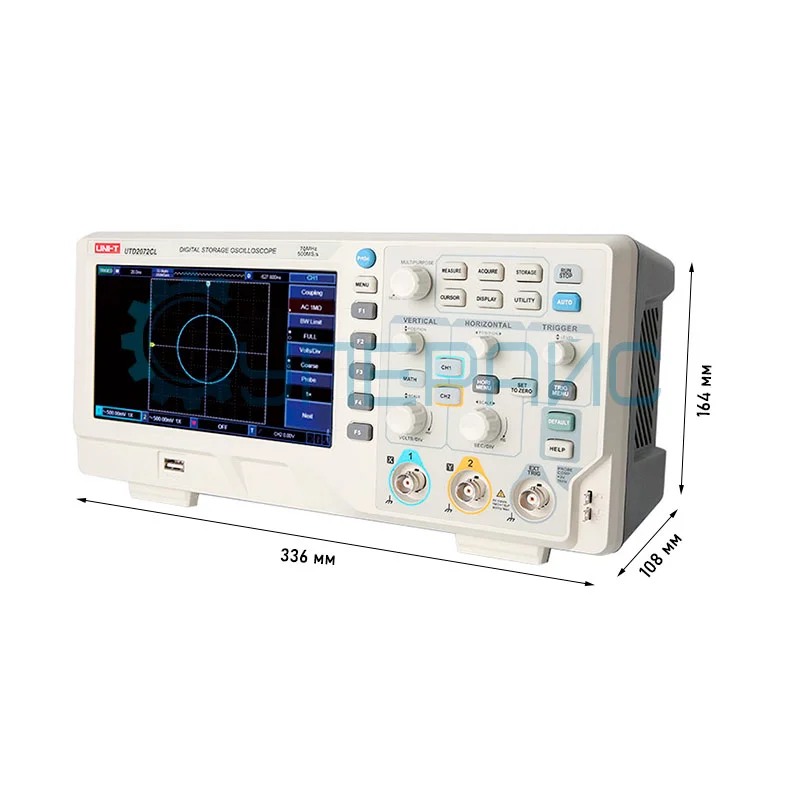

| Габариты | 336 х 164 х 108 мм |
| Вес нетто | 2500 г |
| Габариты упаковки | 390 x 210 x 240 мм |
| Вес брутто | 2,65 кг |

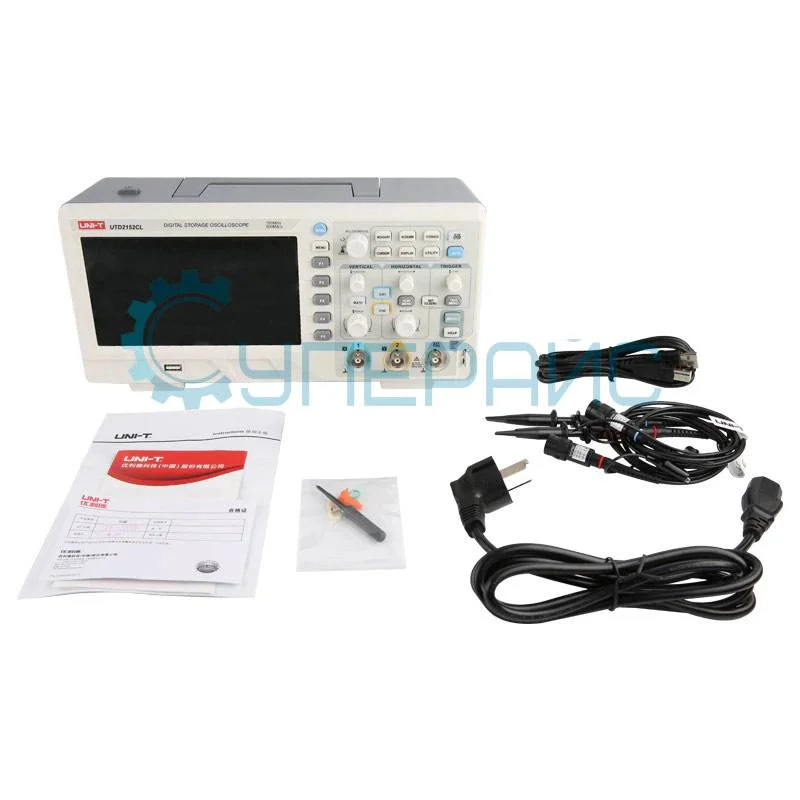

| Комплектация | цифровой осциллографUNI-T UTD2072CL - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
2-канальный цифровой осциллограф UNI-T UTD2072CL с размером памяти 64 Кбайт
Прецизионный осциллограф компании UNI-T предназначен для наблюдения различных форм сигналов и отображении их на 7-дюймовом TFT-дисплее. Экран имеет разрешение 800 на 480 пикселей, формат WVGA.
UTD2072CL применим как в радиолюбительской сфере, так и в учебных заведениях для проведения лабораторных работ. Прибор легко умещается на рабочем столе, так как его длина составляет 336 миллиметров.
Основные преимущества данного прибора:
- 70 МГц пропускной способности;
- 2 выходных канала;
- Встроенный 6-битный измеритель частоты;
- 8-битное вертикальное разрешение;
- Минимальное время нарастания сигнала – менее 5 нс;
- Синусоидальная интерполяция формы волны;
- 4 режима триггера;
- Интерфейс передачи данных на ПК - USB и Pass/Fail;
- Питание от сети 100 - 240 Вольт AC;
- Функция быстрого преобразования Фурье.

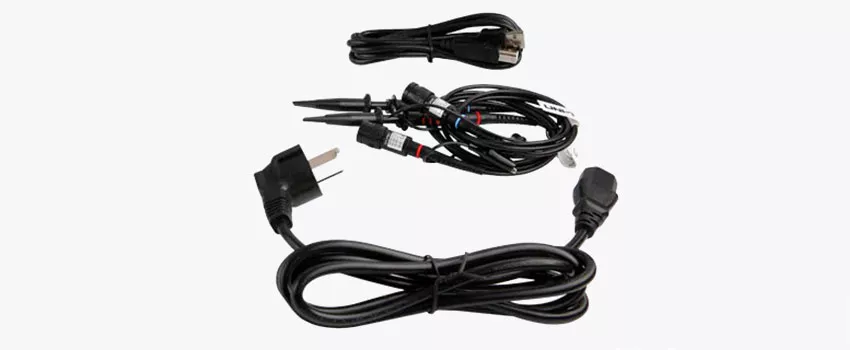

В стандартный комплект поставки входит:
- Щупы для осциллографа;
- Шнур питания;
- USB кабель;
Руководство пользователя, программное обеспечение и драйвер можно скачать у нас на сайте во вкладке «Документация и ПО».
Документация и ПО UNI-T UTD2072CL
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации для осциллографа UNI-T UTD2072CL
Язык:
Русский
Размер и тип:
1,24 МБ,
PDF
Инструкция по эксплуатации стационарного осциллографа UNI-T UTD2072CL
Язык:
Английский
Размер и тип:
2 МБ,
PDF
Инструкция по установке программного обеспечения стационарного осциллографа UNI-T UTD2072CL
Язык:
Английский
Размер и тип:
572 КБ,
PDF
Программное обеспечение для стационарного осциллографа UNI-T UTD2072CL
Язык:
Английский
Размер и тип:
23,6 МБ,
RAR
RAR
Драйвер для стационарного осциллографа UNI-T UTD2072CL
Язык:
Английский
Размер и тип:
126 КБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы UNI-T UTD2072CL
SUPEREYES.RU
14.04.2021 09:57:26
Стационарный осциллограф UNI-T UTD2072CL (2 канала, 70 МГц)
Двухканальный осциллограф с функцией отображения 5 измерений одновременно
Количество каналов: 2
Полоса пропускания: 70 МГц
Частота дискретизации: 500 МВыб/с
Георгий Станиславович
14.04.2021 09:57:26
Неплохой ослик за свои деньги. Инструкцию и все необходимые пэошки нашел на сайте. Памяти в 64 кб и полосы в 70 мгц мне вполне хватает. Подключаю к компу и вижу все измерения наглядно. Доставка была бесплатной, забрал свой заказ на почте. Упаковка хороша, все пришло в сохранности, никаких сколов и повреждений на самом приборе не нашел.
Игорь Пшеничкин
19.10.2021 11:24:44
Магазином доволен.Быстрая отправка, информирование,цены. Об осциллографе достаточно положительных отзывов в интернете. От себя добавлю , что нет русскоязычного меню.Но будет повод попрактиковаться в английском.
SUPEREYES.RU
20.10.2021 03:24:48
Магазином доволен.Быстрая отправка, информирование,цены. Об осциллографе достаточно положительных отзывов в интернете. От себя добавлю , что нет русскоязычного меню.Но будет повод попрактиковаться в английском.
Здравствуйте, Игорь!
Благодарим Вас за то, что рассказали о плюсах нашего сервиса — будем стараться стать еще лучше. Понимаем, как ценно для клиентов время, поэтому стремимся решить все вопросы оперативно.
Уверены, Ваш отзыв будет полезен другим пользователям, которые думают над покупкой стационарного осциллографа.
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс.
Юрий Церковский
28.12.2021 20:57:19
Прибор понравился. Экран с высоким разрешением, есть режим "Roll", скорость реакции на кнопки неплохая. Можно сказать, выглядит дороже, чем стоит. До него был UNIT UTD2025CL, вот он просто отстой по сравнению с этим.
SUPEREYES.RU
29.12.2021 05:17:33
Прибор понравился. Экран с высоким разрешением, есть режим "Roll", скорость реакции на кнопки неплохая. Можно сказать, выглядит дороже, чем стоит. До него был UNIT UTD2025CL, вот он просто отстой по сравнению с этим.
Доброе утро, Юрий!
Мы очень благодарны Вам за то, что нашли время и поделились впечатлениями от использования осциллографа. Для нас очень важно, что Вы остались довольны качеством прибора и получили удовольствие от покупки.
Надеемся скоро снова Вас увидеть, Юрий! Уверены, что дальнейшее сотрудничество будет таким же приятным.
Хорошего дня!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
SUPEREYES.RU
14.04.2021 09:57:26
Стационарный осциллограф UNI-T UTD2072CL (2 канала, 70 МГц)
Двухканальный осциллограф с функцией отображения 5 измерений одновременно
Количество каналов: 2
Полоса пропускания: 70 МГц
Частота дискретизации: 500 МВыб/с
Георгий Станиславович
14.04.2021 09:57:26
Неплохой ослик за свои деньги. Инструкцию и все необходимые пэошки нашел на сайте. Памяти в 64 кб и полосы в 70 мгц мне вполне хватает. Подключаю к компу и вижу все измерения наглядно. Доставка была бесплатной, забрал свой заказ на почте. Упаковка хороша, все пришло в сохранности, никаких сколов и повреждений на самом приборе не нашел.
Игорь Пшеничкин
19.10.2021 11:24:44
Магазином доволен.Быстрая отправка, информирование,цены. Об осциллографе достаточно положительных отзывов в интернете. От себя добавлю , что нет русскоязычного меню.Но будет повод попрактиковаться в английском.
SUPEREYES.RU
20.10.2021 03:24:48
Магазином доволен.Быстрая отправка, информирование,цены. Об осциллографе достаточно положительных отзывов в интернете. От себя добавлю , что нет русскоязычного меню.Но будет повод попрактиковаться в английском.
Здравствуйте, Игорь!
Благодарим Вас за то, что рассказали о плюсах нашего сервиса — будем стараться стать еще лучше. Понимаем, как ценно для клиентов время, поэтому стремимся решить все вопросы оперативно.
Уверены, Ваш отзыв будет полезен другим пользователям, которые думают над покупкой стационарного осциллографа.
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс.
Юрий Церковский
28.12.2021 20:57:19
Прибор понравился. Экран с высоким разрешением, есть режим "Roll", скорость реакции на кнопки неплохая. Можно сказать, выглядит дороже, чем стоит. До него был UNIT UTD2025CL, вот он просто отстой по сравнению с этим.
SUPEREYES.RU
29.12.2021 05:17:33
Прибор понравился. Экран с высоким разрешением, есть режим "Roll", скорость реакции на кнопки неплохая. Можно сказать, выглядит дороже, чем стоит. До него был UNIT UTD2025CL, вот он просто отстой по сравнению с этим.
Доброе утро, Юрий!
Мы очень благодарны Вам за то, что нашли время и поделились впечатлениями от использования осциллографа. Для нас очень важно, что Вы остались довольны качеством прибора и получили удовольствие от покупки.
Надеемся скоро снова Вас увидеть, Юрий! Уверены, что дальнейшее сотрудничество будет таким же приятным.
Хорошего дня!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
SUPEREYES.RU
14.04.2021 09:57:26
Стационарный осциллограф UNI-T UTD2072CL (2 канала, 70 МГц)
Двухканальный осциллограф с функцией отображения 5 измерений одновременно
Количество каналов: 2
Полоса пропускания: 70 МГц
Частота дискретизации: 500 МВыб/с
Георгий Станиславович
14.04.2021 09:57:26
Неплохой ослик за свои деньги. Инструкцию и все необходимые пэошки нашел на сайте. Памяти в 64 кб и полосы в 70 мгц мне вполне хватает. Подключаю к компу и вижу все измерения наглядно. Доставка была бесплатной, забрал свой заказ на почте. Упаковка хороша, все пришло в сохранности, никаких сколов и повреждений на самом приборе не нашел.
Игорь Пшеничкин
19.10.2021 11:24:44
Магазином доволен.Быстрая отправка, информирование,цены. Об осциллографе достаточно положительных отзывов в интернете. От себя добавлю , что нет русскоязычного меню.Но будет повод попрактиковаться в английском.
SUPEREYES.RU
20.10.2021 03:24:48
Магазином доволен.Быстрая отправка, информирование,цены. Об осциллографе достаточно положительных отзывов в интернете. От себя добавлю , что нет русскоязычного меню.Но будет повод попрактиковаться в английском.
Здравствуйте, Игорь!
Благодарим Вас за то, что рассказали о плюсах нашего сервиса — будем стараться стать еще лучше. Понимаем, как ценно для клиентов время, поэтому стремимся решить все вопросы оперативно.
Уверены, Ваш отзыв будет полезен другим пользователям, которые думают над покупкой стационарного осциллографа.
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс.
Юрий Церковский
28.12.2021 20:57:19
Прибор понравился. Экран с высоким разрешением, есть режим "Roll", скорость реакции на кнопки неплохая. Можно сказать, выглядит дороже, чем стоит. До него был UNIT UTD2025CL, вот он просто отстой по сравнению с этим.
SUPEREYES.RU
29.12.2021 05:17:33
Прибор понравился. Экран с высоким разрешением, есть режим "Roll", скорость реакции на кнопки неплохая. Можно сказать, выглядит дороже, чем стоит. До него был UNIT UTD2025CL, вот он просто отстой по сравнению с этим.
Доброе утро, Юрий!
Мы очень благодарны Вам за то, что нашли время и поделились впечатлениями от использования осциллографа. Для нас очень важно, что Вы остались довольны качеством прибора и получили удовольствие от покупки.
Надеемся скоро снова Вас увидеть, Юрий! Уверены, что дальнейшее сотрудничество будет таким же приятным.
Хорошего дня!
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11642
Модель (серия):
MDM8146A
Производитель:
MATRIX
Страна производства:
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7524
Модель (серия):
XDS3204E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21351
Модель (серия):
DHO814
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8566
Модель (серия):
DS1102Z-E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13922
Модель (серия):

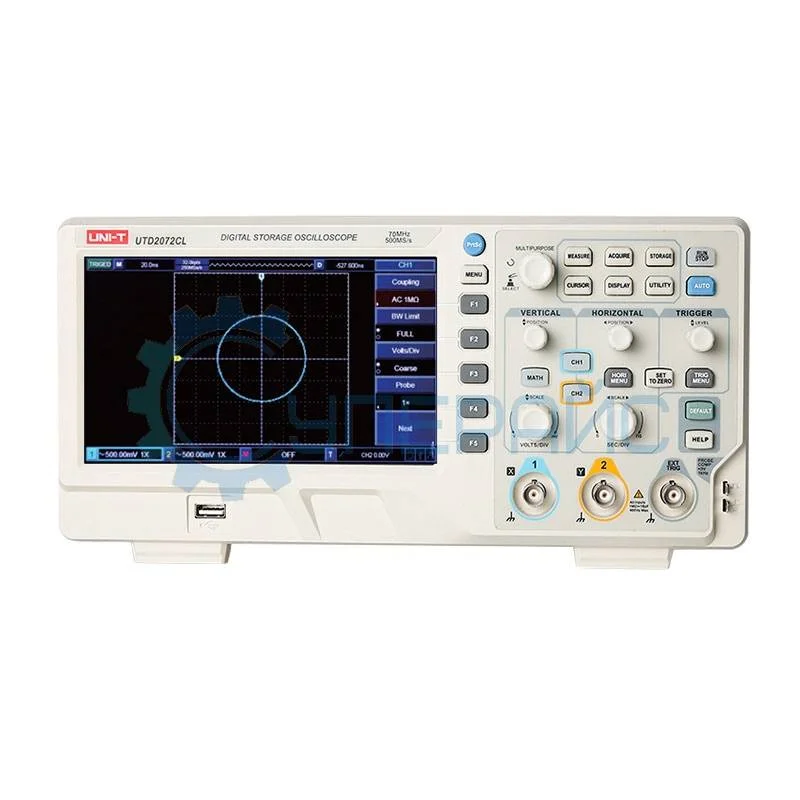

UTD2072CL
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Благодарственные письма
