Осциллограф настольный цифровой VICTOR 1050S (2 канала, 50 МГц)

Код товара: 19933

guarantee Гарантия 12 месяцев

official_dealer Официальный дилер Victor в России

VICTOR

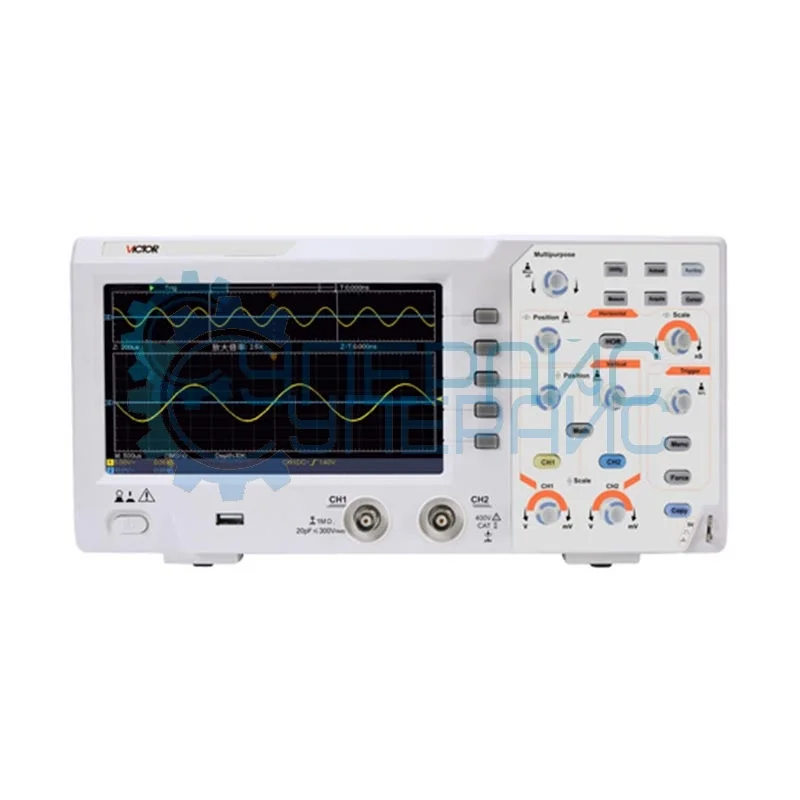

Осциллограф настольный цифровой VICTOR 1050S (2 канала, 50 МГц) фото 1
Осциллограф настольный цифровой VICTOR 1050S (2 канала, 50 МГц) фото 1
О товаре
Осциллограф для диагностики VICTOR 1050S
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 50 МГц
Частота дискретизации: 500 МВыб / с
29 519 руб.
29 519 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
О товаре
Осциллограф для диагностики VICTOR 1050S
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 50 МГц
Частота дискретизации: 500 МВыб / с

Технические характеристики VICTOR 1050S

Количество каналов 2
Полоса пропускания 50 МГц
Частота дискретизации 500 Мвыб / с
Глубина памяти 10 Kб
Входные параметры
Развязка входа DC, AC, GND
Входной импеданс 1 МОм ± 2 %, параллельно с 20 пФ ± 5 пФ
Установка коэффициента затухания датчика 1X, 10X, 100X, 1000X
Максимальное входное напряжение 400 В
Горизонтальная система
Форма сигнала sin (x) / x
Вертикальная система
Разрешение по вертикали 8 бит
Чувствительность 5 мВ / дел - 5 В / дел
Коэффициент развертки 5 нс / дел ~ 1000 с / дел, с шагом 1-2-5
Система измерения
Время нарастания ≤ 3,5 нс
Изоляция между каналами 50 Гц: 100: 1, 10 МГц: 40: 1
Точность усиления постоянного тока ± 3 %
Точность постоянного тока (средняя) Среднее значение ≥ 16: ± (3 % от показания + 0,05 дел.) для △V
Низкочастотный отклик ≥ 10 Гц (на входе BNC, -3 дБ)
Стабильность частоты ± 100 ppm
Точность измерения временного интервала (△T) Одиночный: ± (1 интервал выборки + 100 ppm x чтение+ 0,6 нс)
Среднее значение > 16: ± (1 интервал выборки + 100 ppm x показание + 0,4 нс)
Диапазон уровня триггера ± 5 делений от центра экрана
Курсорные измерения разность напряжений (△V), интервал времени (∆T), интервал времени и разница напряжений (△V), автоизмерения
Формат сигнала и частота линии/поля Поддерживает системы вещания NTSC, PAL и SECAM с любой вертикальной или горизонтальной частотой
Математические функции сложение, вычитание, умножение, деление, инвертирование, быстрое преобразование Фурье (БПФ)
Автоматические измерения 30 видов, отображаются через одну клавишу
Хранение сигналов 16 групп сигналов
Дополнительные функции Встроенный частотомер
Общие характеристики
Дисплей 7 дюймов, цветной (TFT), ЖК-экран, 800 × 480 пикселей
Интерфейс USB Device, USB Host
Источник питания 100 – 240 В переменного тока, 50 / 60 Гц, CAT II
Габариты 301 х 152 х 70 мм
Вес нетто 1,1 кг
Комплектация цифровой осциллограф VICTOR 1050S – 1 шт
щуп для осциллографа – 2 шт
кабель USB – 1 шт
сетевой шнур питания – 1 шт
инструкция по эксплуатации – 1 шт

Электронный осциллограф VICTOR

Настольный цифровой осциллограф VICTOR 1050S предназначен для анализа электрических сигналов в реальном времени. Устройство имеет два канала, что помогает одновременно отслеживать два сигнала. Полоса пропускания, которой располагает этот осциллограф (50 МГц) обуславливает точность передачи сигнала в высокочастотных диапазонах. Частота дискретизации 500 Мвыб / с даёт высокую детализацию формы. Такой параметр помогает фиксировать быстрые переходные процессы, выбросы и искажения.

Встроенный цветной дисплей обеспечивает чёткое отображение графиков. На корпусе устройства находятся разъёмы USB Device и USB Host. Наличие двух видов интерфейса обуславливает гибкость в работе.

Вес прибора составляет 1,1 кг. Лёгкий эргономичный корпус позволяет легко переносить устройство между рабочими местами.

Такая техника в лабораториях и ремонтных сервисах:

  • помогает сократить время диагностики за счёт одновременного наблюдения двух сигналов;
  • даёт выявлять кратковременные сбои в работе электронных узлов;
  • полезна при работе с цифровыми интерфейсами и аналоговыми цепями.

Модель может сама выполнять сложные расчеты, система измерения включает математические функции и быстрое преобразование Фурье (БПФ): можно "разложить" сложный сигнал на составляющие.

Преимущества встроенного дисплея:

  • чёткое различие деталей за счёт цветового выделения;
  • наглядное представление о динамике изменений;
  • возможность быстрого принятия решений.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
