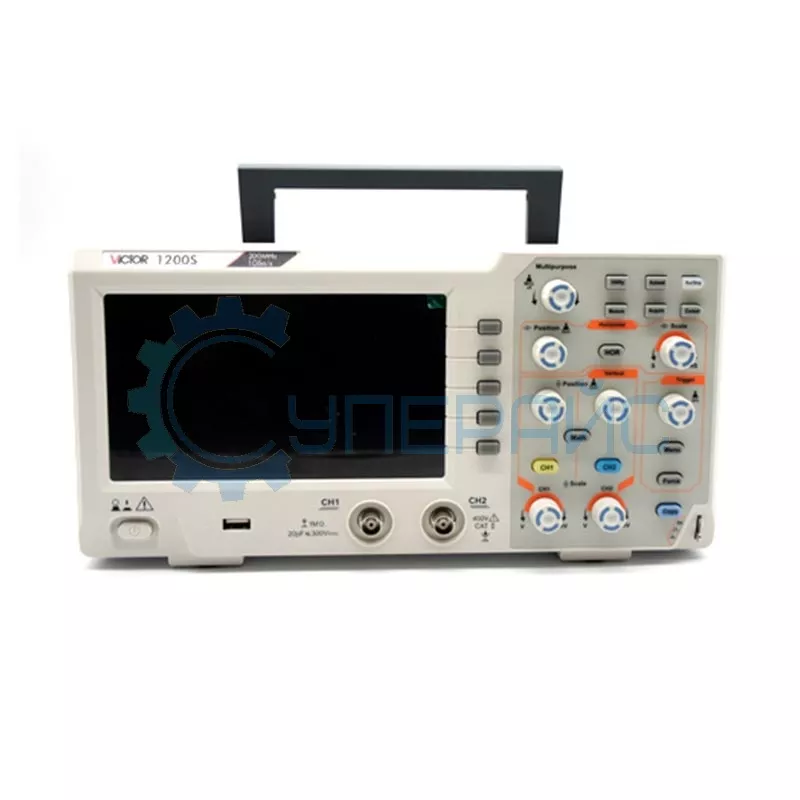

Осциллограф настольный цифровой VICTOR 1200S (2 канала, 200 МГц)
Код товара: 19948
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации:500 МВыб / с и 1000 МВыб / с
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации:500 МВыб / с и 1000 МВыб / с
Технические характеристики VICTOR 1200S
Количество каналов | 2 |
Полоса пропускания | 200 МГц |
Частота дискретизации |
одноканальный режим - 1 ГВыб / с двухканальный режим- 500 Мвыб / с |
Глубина памяти | 10 Kб |
Входные параметры | |
Развязка входа | DC, AC, GND |
Входной импеданс | 1 МОм ± 2 %, параллельно с 15 пФ ± 5 пФ |
Установка коэффициента затухания датчика | 1X, 10X, 100X, 1000X |
Максимальное входное напряжение | 400 В |
Горизонтальная система | |
Форма сигнала | sin (x) / x |
Вертикальная система | |
Разрешение по вертикали |
8 бит |
Чувствительность | 5 мВ / дел - 5 В / дел |
Коэффициент развертки | 2 нс / дел ~ 1000 с / дел, с шагом 1-2-5 |
Система измерения | |
Время нарастания | ≤ 1,75 нс |
Изоляция между каналами | 50 Гц: 100: 1, 10 МГц: 40: 1 |
Точность усиления постоянного тока | ± 3 % |
Точность постоянного тока (средняя) | Среднее значение ≥ 16: ± (3 % от показания + 0,05 дел.) для △V |
Низкочастотный отклик | ≥ 10 Гц (на входе BNC, -3 дБ) |
Стабильность частоты | ± 100 ppm |
Точность измерения временного интервала (△T) | Одиночный: ± (1 интервал выборки + 100 ppm x чтение+ 0,6 нс) |
Среднее значение > 16: ± (1 интервал выборки + 100 ppm x показание + 0,4 нс) | |
Диапазон уровня триггера | ± 5 делений от центра экрана |
Курсорные измерения | разность напряжений (△V), интервал времени (∆T), интервал времени и разница напряжений (△V), автоизмерения |
Формат сигнала и частота линии/поля | Поддерживает системы вещания NTSC, PAL и SECAM с любой вертикальной или горизонтальной частотой |
Математические функции | сложение, вычитание, умножение, деление, инвертирование, быстрое преобразование Фурье (БПФ) |
Автоматические измерения | 30 видов, отображаются через одну клавишу |
Хранение сигналов | 16 групп сигналов |
Дополнительные функции | Встроенный частотомер |
Общие характеристики | |
Дисплей | 7 дюймов, цветной (TFT), ЖК-экран, 800 × 480 пикселей |
Интерфейс | USB Device, USB Host |
Источник питания | 100 – 240 В переменного тока, 50 / 60 Гц, CAT II |
Габариты | 301 х 152 х 70 мм |
Вес нетто | 1,1 кг |
Комплектация | цифровой осциллограф VICTOR 1200S – 1 шт |
щуп для осциллографа – 2 шт кабель USB – 1 шт сетевой шнур питания – 1 шт инструкция по эксплуатации – 1 шт |
Осциллограф VICTOR 1200S
Осциллограф цифровой на 2 канала VICTOR 1200S — компактный настольный прибор для точного анализа и измерения электрических сигналов. Сбалансированные характеристики и функциональность делают его незаменимым инструментом для инженеров, электронщиков и специалистов в области электроники или связи.
Для чего предназначен VICTOR 1200S
Запоминающий цифровой осциллограф оборудован двумя каналами, что позволяет одновременно анализировать два сигнала. Это упрощает сравнительный анализ и поиск неисправностей в электрических цепях. Полоса пропускания 200 МГц делает его идеальным для работы с высокочастотными сигналами. Получайте с ним точные данные и проводите детализированные измерения даже в сложных электронных схемах. Сфера его применения:
- Подходит для измерения и анализа сигналов в электронных цепях и оборудовании радиосвязи.
- Используется для анализа электрических сигналов в автомобильных системах, что помогает в выявлении и решении проблем с автоэлектроникой.
- Применяется в промышленности для отладки и контроля работы электронных устройств и схем.
- В инженерных и технических службах применяется для обслуживания и регулировки телекоммуникационного радио-, аудио-, видеооборудования и установок.
Устройство поддерживает функцию хранения до 16 групп сигналов. Также конструкцией предусмотрен USB-порт, который позволяет передавать данные на компьютер для дополнительного анализа и сохранения результатов.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
