Осциллограф OWON XDS3202E с VGA выходом (2 канала, 200 МГц)
49 440 ₽
49 440 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
10879
Модель (серия)
XDS3202E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS3202E
Артикул (код товара)
10879
Модель (серия)
XDS3202E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)

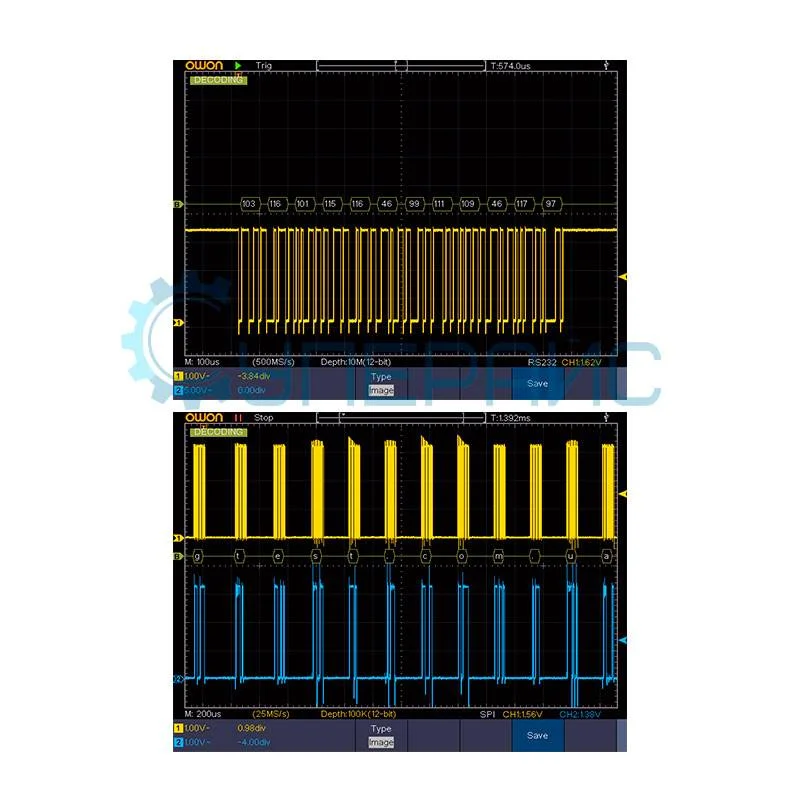

Декодирование сигналов шин
RS232
I²C
SPI
I²C
SPI
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Показать больше
Показать меньше
Описание OWON XDS3202E
Технические характеристикиOWON XDS3202E
| Серия | XDS3000 |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб/с в одноканальном режиме 500 МВыб/с в двухканальном режиме |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 0,001 Х - 1000 Х |
| Максимальное входное напряжение | 1 МОм: ≤ 300 В |
| Ограничение полосы пропускания | 20 МГц |
| Канал-канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х, х |
| Размер памяти | 40 Мб |
| Коэффициент развёртки | 1 нс/дел - 1000 с/дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации |
0,05 Выб/с - 1 ГВыб/с в одноканальном режиме 0,05 Выб/с - 500 МВыб/с в двухканальном режиме |
| Точность | ± 1 ppm |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 1 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 1 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ/дел - 10 В/дел |
| Время нарастания | ≤ 1,75 нс |
| Смещение | ± 2 В (1 мВ/дел - 50 мВ/дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 2% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, рант, окно, тайм аут, логический, RS232, I2C, SPI |
| Диапазон уровня запуска триггера | CH1 ~ CH4: ± 5 делений от центра экрана |
| EXT: ± 2 В | |
| EXT/5: ± 10 В | |
| Точность уровня триггера | CH1 ~ CH4: ± 0,3 дел |
| EXT: ± (6 % от настройки + 10 мВ) | |
| EXT/5: ± (6 % от настройки + 50 мВ) | |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
|
Запуск по длительности импульса |
|
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
|
Режим запуска |
положительный наклон >, <, = |
| отрицательный наклон >, <, = | |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по ранту | |
|
Режим запуска |
положительный наклон >, <, = |
| отрицательный наклон >, <, = | |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по окну | |
| Режим запуска | положительный, отрицательный |
| Положение триггера | вход, выход, время |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по длительности лимита времени | |
| Режим запуска | нарастающий, ниспадающий |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по N-фронту | |
| Режим запуска | нарастающий, ниспадающий |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Номер фронта | 1 - 128 |
|
Запуск по логике |
|
| Режим логики | AND, OR, XNOR, XOR |
| Режим ввода | H, L, X, нарастающий, ниспадающий |
| Режим вывода | Goes True, Goes False, Is True >, Is True <, Is True = |
| Запуск по RS232 | |
| Полярность | нормальная, инвертированная |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость передачи данных | обычная, пользовательская |
| Биты данных | 5 - 8 бит |
|
Запуск по I2C |
|
| Условие запуска | Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data |
| Адресные биты | 7, 8, 10 бит |
| Диапазон адресов | 0 - 127, 0 - 255, 0 - 1023 |
| Длина байта | 1 - 5 |
| Запуск по SPI | |
| Условие запуска | тайм аут |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Биты данных | 4 - 32 бит |
| Настройка линии передачи данных | H, L, X |
| Система измерения | |
| Курсорные измерения | △V, △T, △T & △V |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, максимальное, минимальное, основание, амплитуда, перерегулирование, предварительная съемка, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, задержка A → B, задержка A → B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, коэффициент заполнения экрана, фаза + счетчик импульсов, счетчик импульсов, счетчик нарастания фронта, счетчик спадающего фронта, площадь и область цикла |
| Математические функции | ＋, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательская функция, цифровой фильтр (низкие частоты, высокие частоты, полоса пропускания, отклонение полосы) |
| Хранение формы волны | 100 форм |
| Общие характеристики | |
| Тип дисплея | 8 дюймов TFT LCD - экран, 800 x 600, 65536 цветов |
| Питание | 100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 24 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Рабочая температура | 0 - 40 °С |
| Температура хранения | -20 - 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB, LAN, VGA |
| Частотомер | есть |
| Метод охлаждения | естественная конвекция |
| Габариты | 340 х 177 х 90 мм |
| Вес нетто | 2,8 кг |

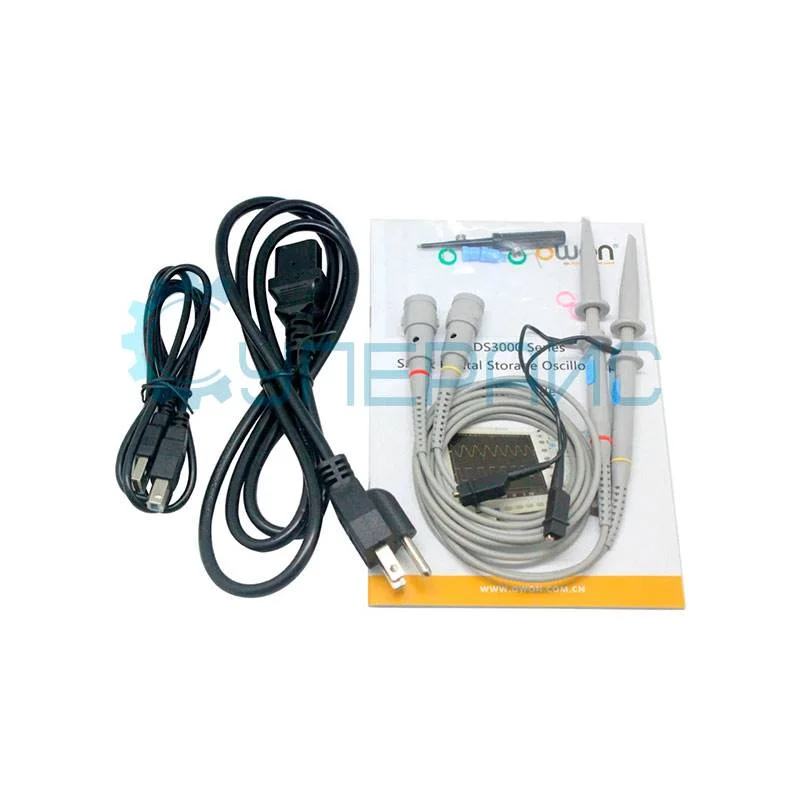

| Комплектация |
цифровой осциллограф OWON XDS3202E - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
Обзорная таблица осциллографов OWON
| Характеристики | XDS3204E | XDS3202E с VGA выходом | XDS3202E |
| Количество каналов | 4 | 2 | 2 |
| Полоса пропускания | 200 МГц | ||
| Максимальная частота дискретизации в реальном времени |
1 ГВыб/с в одноканальном режиме 500 МВыб/с в двухканальном режиме |
||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ | ||
| Коэффициент затухания датчика | 0,001 Х - 1000 Х | ||
| Максимальное входное напряжение | 1 МОм: ≤ 300 В | ||
| Ограничение полосы пропускания | 20 МГц | ||
| Время задержки между каналами | 150 пс | ||
| Дисплей | 8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов | ||
| Интерфейс передачи данных | USB, LAN | USB, LAN, VGA | USB, USB Host (USB storage),Trig Out(P/F), LAN |

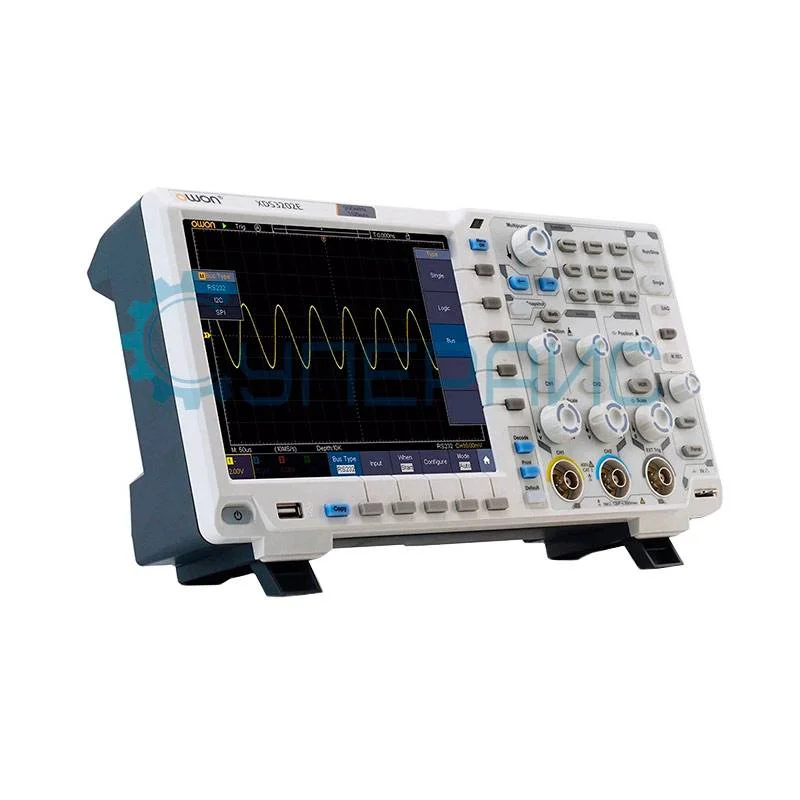

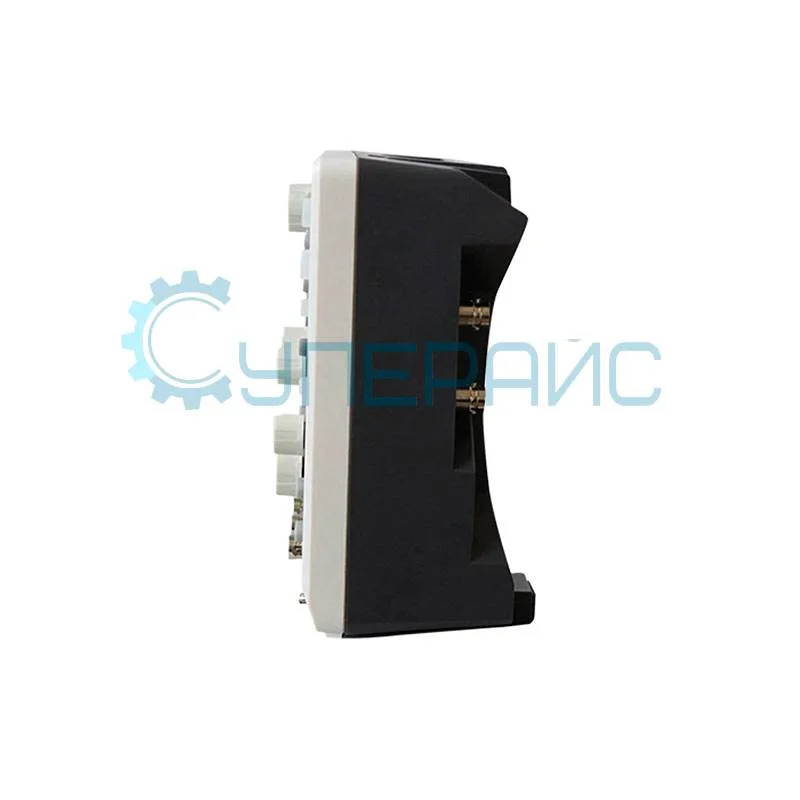

Двухканальный осциллограф OWON XDS3202E с VGA выходом
OWON XDS3202E – это настольный цифровой осциллограф, разработанный для отображения электрических сигналов в графическом виде. Устройство фиксирует изменения напряжения, преобразуя их в визуальную форму на экране. Ниже даны ответы на возможные вопросы о характеристиках прибора.
Каковы основные параметры устройства?
Модель имеет полосу пропускания 200 МГц. Конструкция предусматривает 2 канала. Частота дискретизации может составлять до 1 ГВыб/с при активации одного канала. При использовании двух этот параметр ограничивается до максимума в 500 МВыб/с. Память вмещает до 100 сохраненных форм волны.
Какие параметры входной системы реализованы?
Развязка входа поддерживает три режима: DC для постоянной составляющей, AC для переменной, GND для заземления. Вертикальное разрешение составляет 8 бит.

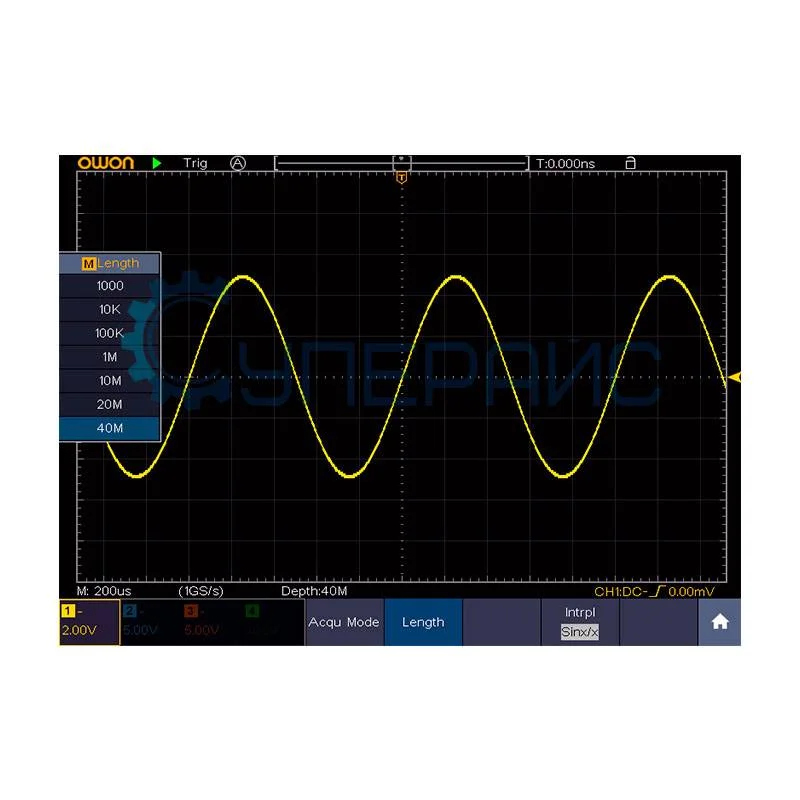

Какие методы интерполяции доступны в горизонтальной системе?
Устройство применяет два алгоритма интерполяции формы волны: sin(x)/x для точного восстановления сигнала, х для линейного приближения.
Какие измерительные функции встроены в прибор?
Курсорные измерения выполняют расчет следующих величин:
- △V для определения разности напряжений;
- △T для вычисления временных интервалов;
- △T & △V для комбинированного анализа.
Доступны также автоматические измерения.
Предусмотрены ли математические операции?
Да. Среди множества операций, которые проводит прибор:
- сложение (+) для суммирования каналов;
- вычитание (-) для нахождения разности;
- умножение (*) для масштабирования;
- деление (/) для нормализации;
- FFT для частотного анализа.
Аппарат подходит для разноплановых измерений сигналов, которые может захватывать осциллограф 200 МГц: 2 канала при этом могут использоваться для одновременной работы.

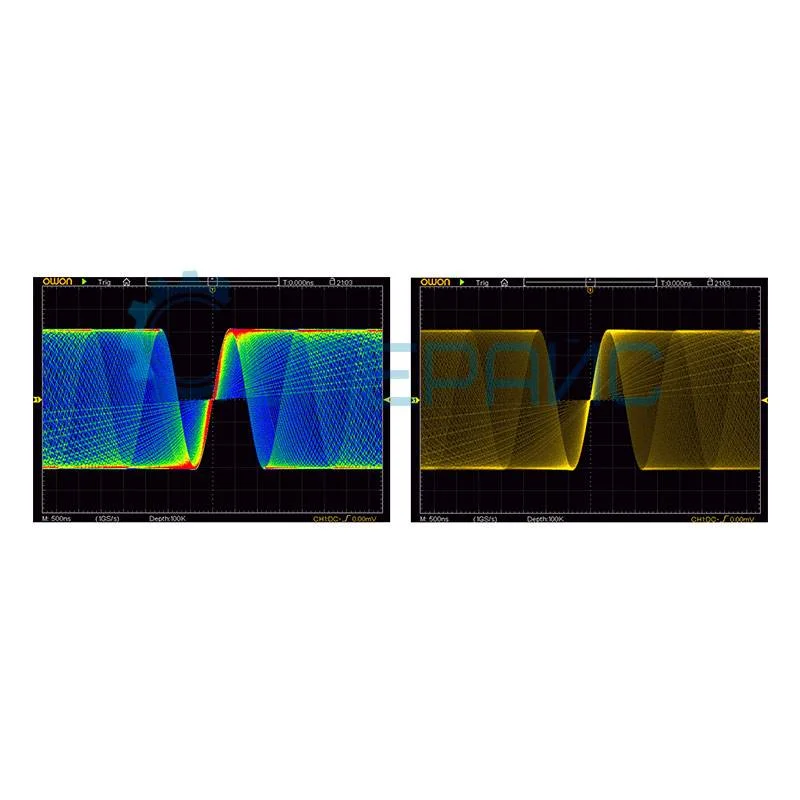

Какой тип дисплея реализован?
Восьмидюймовый экран базируется на LCD-технологии и располагает разрешением 800 × 600 пикселей.

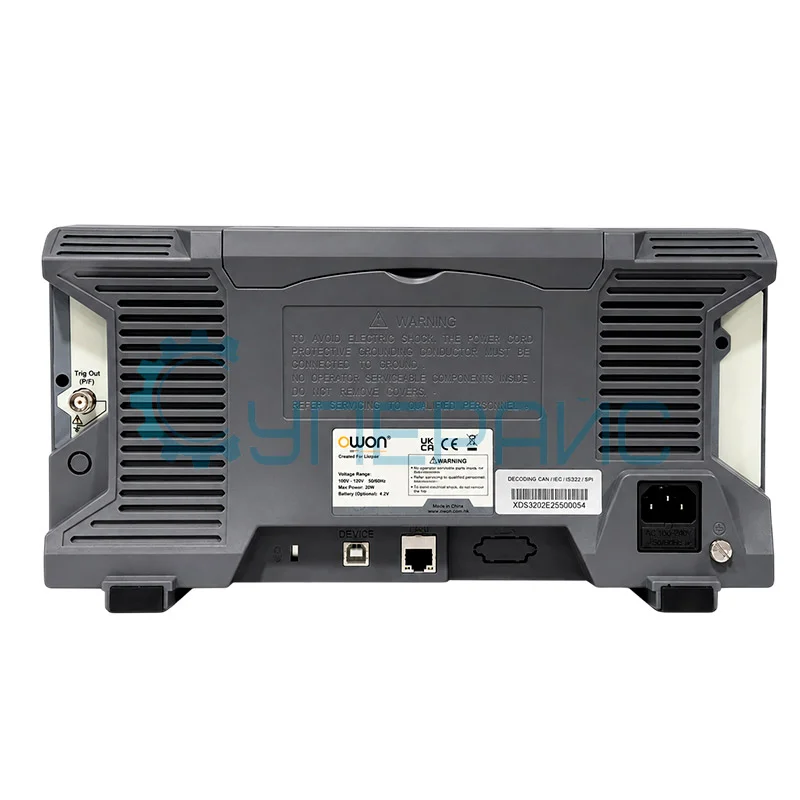

Есть ли интерфейс передачи данных?
Да. Интерфейс представлен разъёмами USB, LAN и VGA.
Документация и ПО OWON XDS3202E
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов OWON серии XDS3000
Язык:
Русский
Размер и тип:
2,41 МБ,
pdf
Инструкция по эксплуатации цифрового осциллографа OWON XDS3202E
Язык:
Английский
Размер и тип:
2.35 МБ,
PDF
Руководство по установке USB драйвера для цифрового осциллографа OWON XDS3202E
Язык:
Английский
Размер и тип:
555 КБ,
PDF
Руководство по программированию SCPI команд для цифрового осциллографа OWON XDS3202E
Язык:
Английский
Размер и тип:
478 КБ,
PDF
VGA драйвер для цифрового осциллографа OWON XDS3202E
Язык:
Английский
Размер и тип:
599 КБ,
ZIP
ZIP
Драйвер для цифрового осциллографа OWON XDS3202E
Язык:
Английский
Размер и тип:
599 КБ,
ZIP
ZIP
Программное обеспечение для цифрового осциллографа OWON XDS3202E
Язык:
Английский
Размер и тип:
53.4 МБ,
ZIP
ZIP
