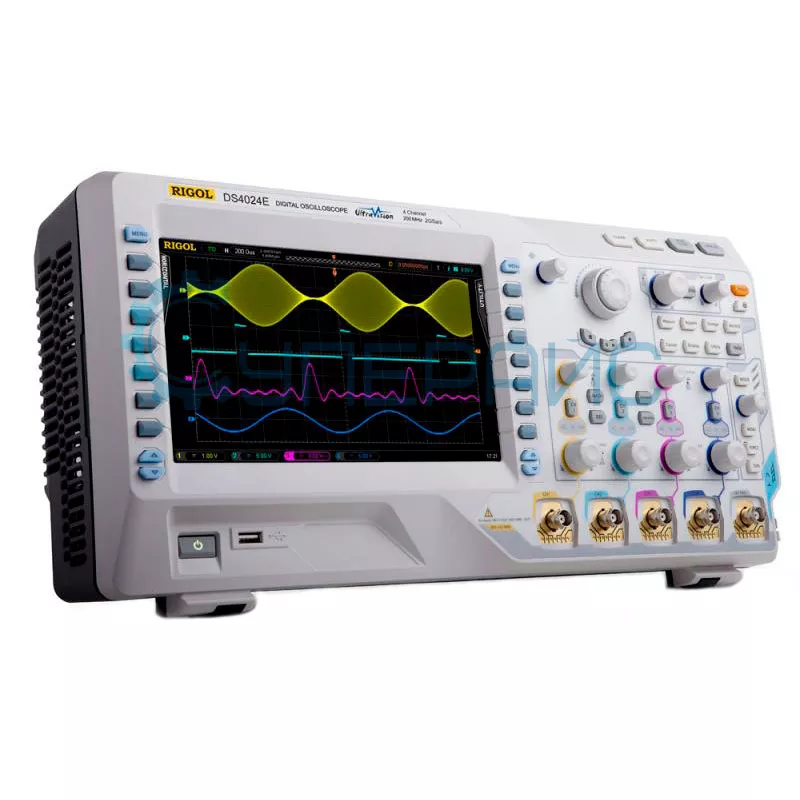

Запоминающий осциллограф RIGOL DS4024E
299 269 ₽
299 269 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
5325
Модель (серия)
DS4024E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS4024E
Артикул (код товара)
5325
Модель (серия)
DS4024E
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Parallel
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
FlexRay (опция)
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание RIGOL DS4024E
ВНИМАНИЕ! Производство запоминающего осциллографа RIGOL DS4024E ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Запоминающий осциллограф RIGOL MSO2202A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS4024E
| Характеристики настольного осциллографа | |
| Серия | DS4000E |
|
Полоса пропускания |
200 МГц |
|

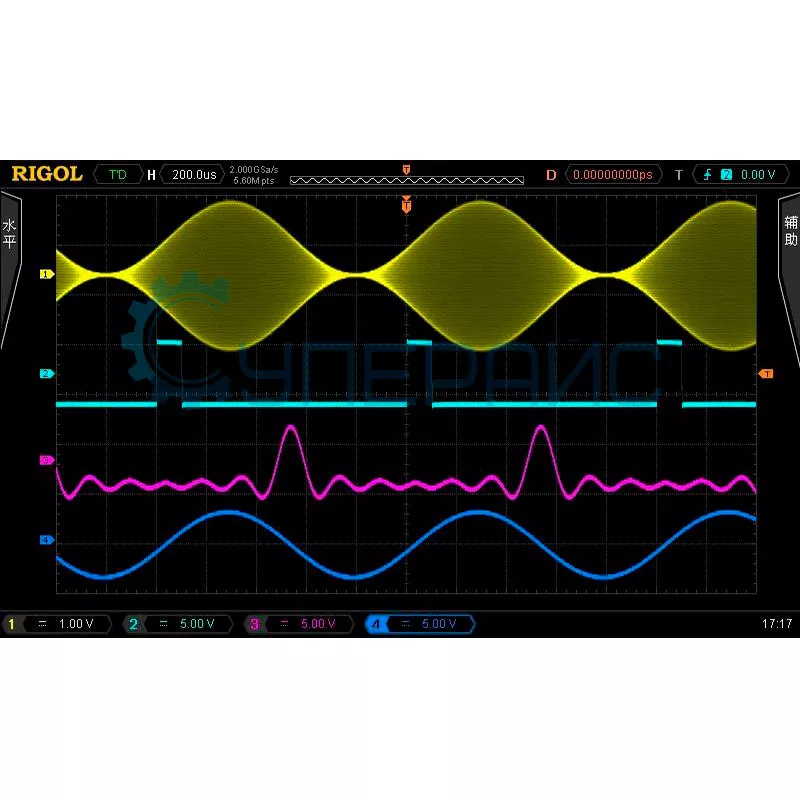

Количество каналов |
4 + внешний запуск |
|
Максимальная частота дискретизации в реальном времени |
2 ГВыб / с на каждый канал |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 1 %, 15 пФ ± 3 пФ или 50 Ом ± 1.5 % |
|
Установка коэффициента затухания датчика |
0.01 X - 1000 Х с шагом 1-2-5 |
|
Максимальное входное напряжение |
300 Vrms CAT I, 100 Vrms CAT II |

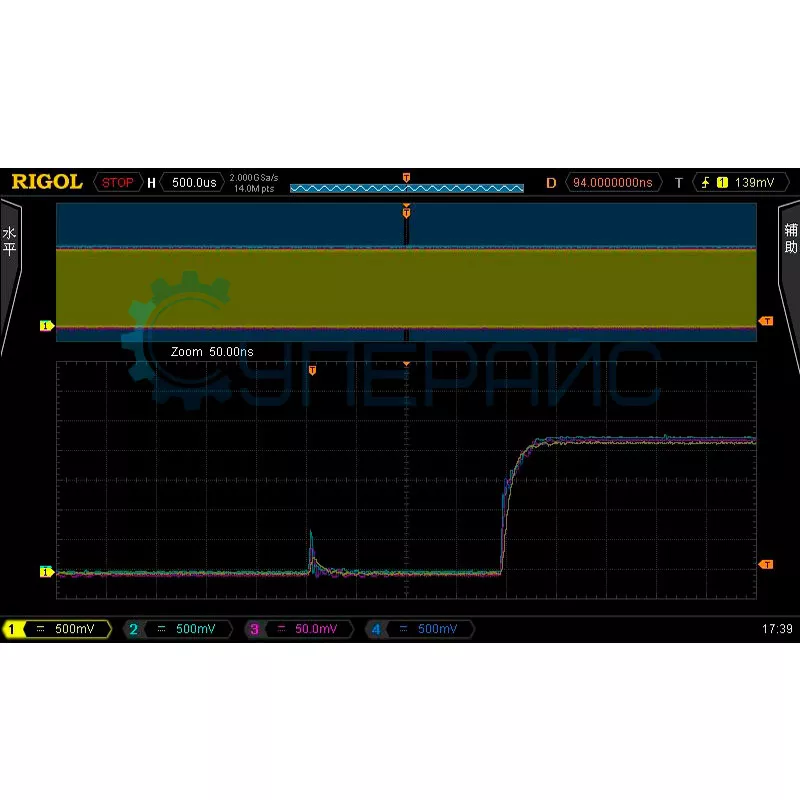

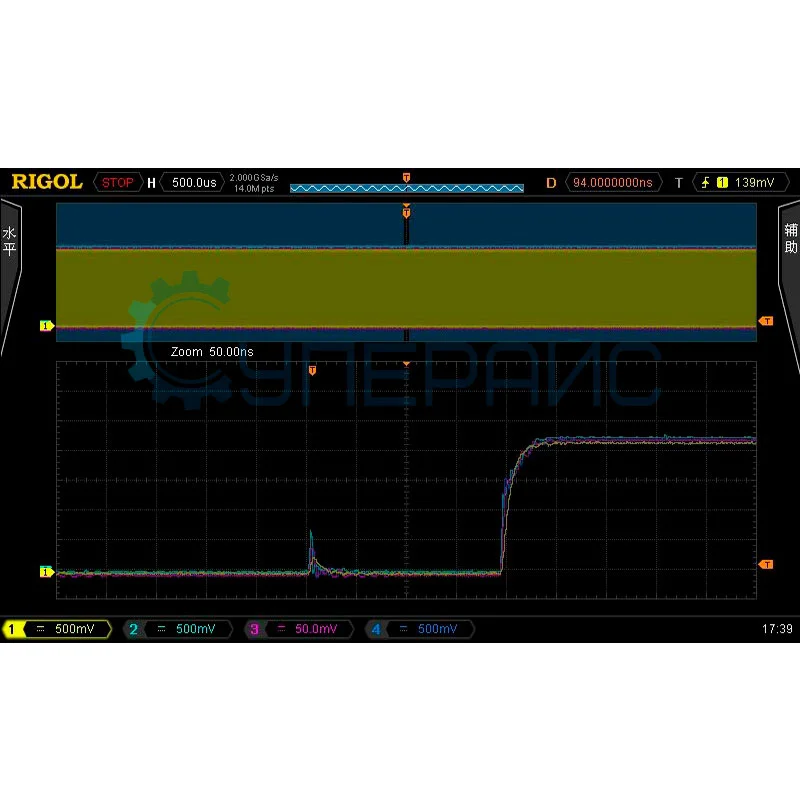

| Ограниченная полоса пропускания | 20 МГц / 100 МГц, полный диапазон |
| Горизонтальная система | |
|
Погрешность временной базы |
± 4 ppm |
|
Интерполяция формы волны |
sin (х) / х |

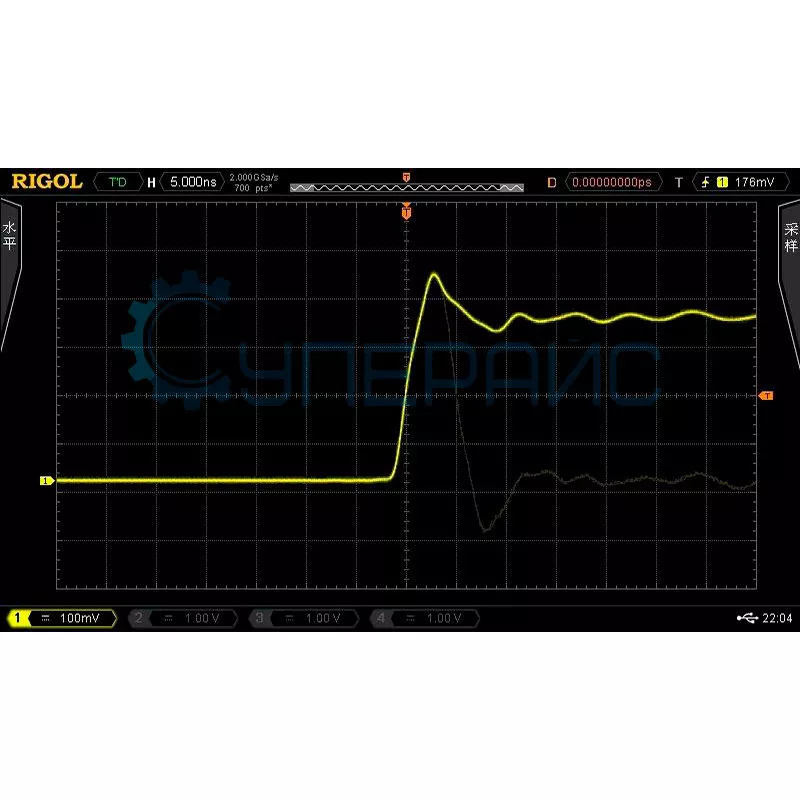

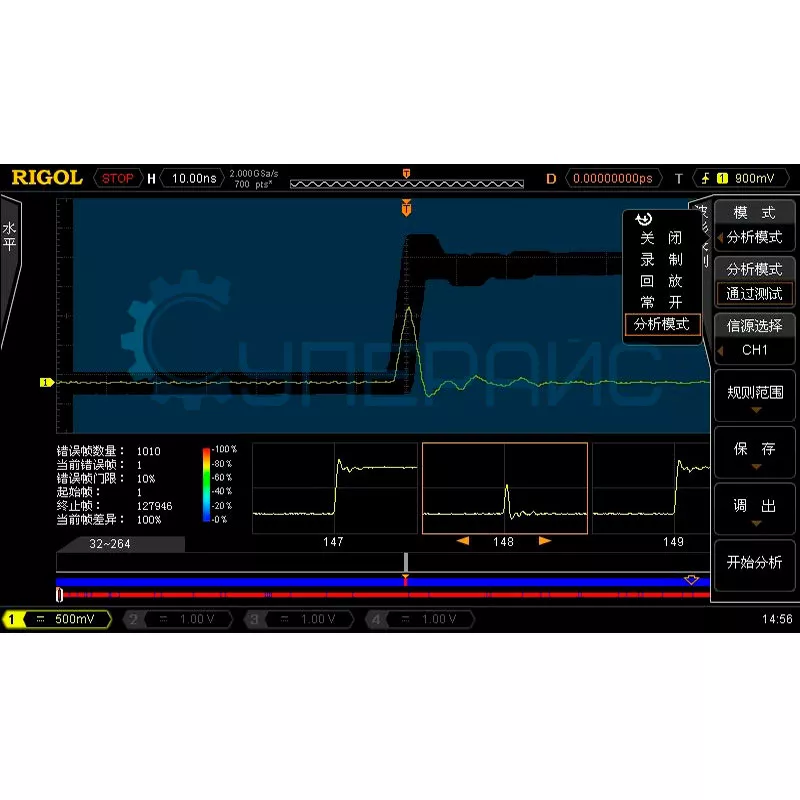

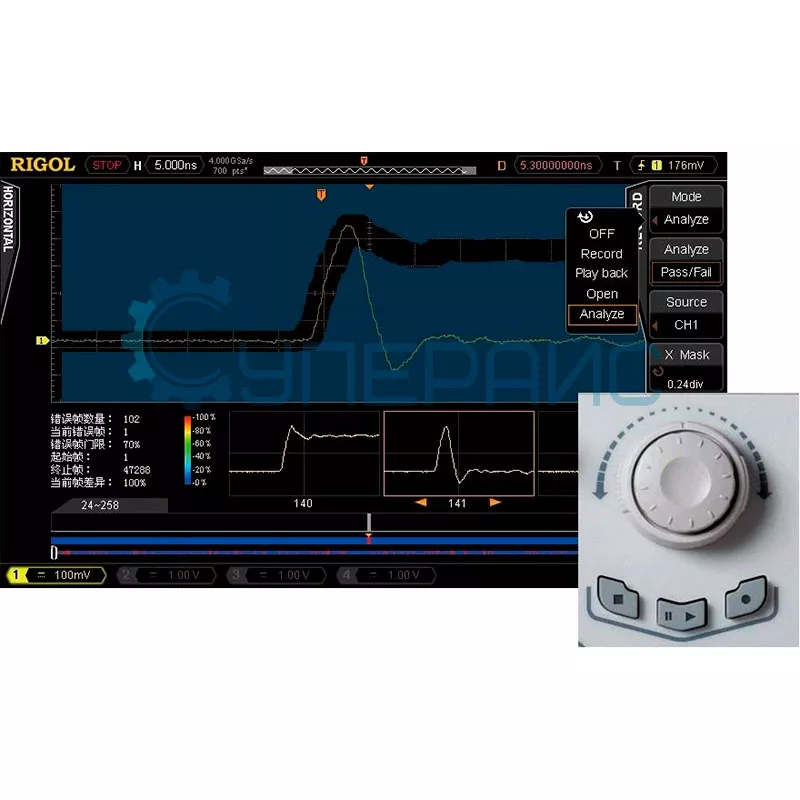

| Скорость захвата осциллограмм | 60000 сиг/с |
| Размер памяти | 14 Мб (выбор 14 Мб, 1.4 Мб, 140 Кб, 14 Кб) на канал |
|
Коэффициент развёртки |
2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы | Y-T, X-Y, самописец, задержка |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
1 мВ / дел - 5 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
|
Время нарастания |
<1.8 нс |
|
Диапазон вертикального смещения |
Для импеданса 1 МОм: 1 мВ / дел - 225 мВ / дел, ± 2 В 230 мВ / дел - 5 В / дел, ± 40 В Для импеданса 50 Ом: 1 мВ / дел - 124 мВ / дел, ± 1.2 В 126 мВ / дел - 1 В / дел, ± 12 В |
|
Полоса пропускания для аналогового периодического сигнала |
200 МГц |
|
Полоса пропускания для однократного сигнала |
200 МГц |
|
Низкочастотный отклик (-3 дБ) |
≤ 5 Гц (на входе BNC) |
|
Погрешность коэффициента усиления |
± 2% |
|
Погрешность смещения |
0,1 дел ± 2 мВ ± 0,5% смещение на развертке 200 мВ / дел - 5 В / дел 0,1 дел ± 2 мВ ± 1,5% смещение на развертке 1 мВ / дел - 195 мВ / дел |
| Изоляция между каналами | > 40 дБ |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), рант, шаблон, N фронт, скорость нарастания, RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay |
| Время задержки |
100 нс - 10 с |
|
Диапазон уровня запуска триггера |
CH1 - CH4: ± 6 деления от центра экрана |
|
EXT: ± 0.8 В |
|
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска |
CH1 - CH4 |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1 - CH4 |
|
Диапазон удержания триггера |
4 нс ~ 4 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH4 |
| Стандарт | 480P, 576P, 720P, 1080P, 1080i HDTV |
| Запуск по ранту | |
|
Режим запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
Источник запуска |
CH1 - CH4 |
|
Диапазон удержания триггера |
4 нс ~ 4 с |
|
Запуск по скорости нарастания |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Источник запуска |
CH1 - CH4 |
|
Диапазон удержания триггера |
10 нс ~ 1 с |
| Запуск по N фронту | |
|
Режим запуска |
нарастающий, спадающий |
|
Источник |
CH1 - CH4 |
|
Диапазон удержания триггера |
40 нс ~ 1 с |
|
Номер фронта |
1-65535 |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
|
RS232/UART запуск |
|
| Полярность | положительная, инвентированная |
| Источник запуска | CH1 - CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит |
| I2C запуск | |
|
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, A&D |
|
Источник запуска |
CH1 - CH4 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 255, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
|
Источник запуска |
CH1 - CH4 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Диапазон удержания триггера | 100 нс ~ 1 нс |
| Установка | H, L, X |
| USB запуск | |
|
Источник запуска |
CH1 - CH4 |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend |
| Скорость сигнала | низкая, полная |
| CAN запуск | |
|
Источник запуска |
CH1 - CH4 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps |
| Точки сэмплирования | 5% ~ 95% |
| LIN запуск | |
|
Источник запуска |
CH1 - CH4 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Версия | 1.X, 2.X, Both |
| Скорость | 19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps |
| ID диапазон | 0 ~ 63 |
| Тип сравнения | =, ≠, <, >, ≤, ≥ |
| Длина данных | 1 ~ 8 |
| Уровень | H, L |
| FlexRay запуск | |
|
Источник запуска |
CH1 - CH4 |
| Условие запуска | окно, символ, ошибка, TSS |
| Скорость сигнала | 2,5 Мб/с; 5 Мб/с; 10 Мб/с |
| Система измерения | |
|

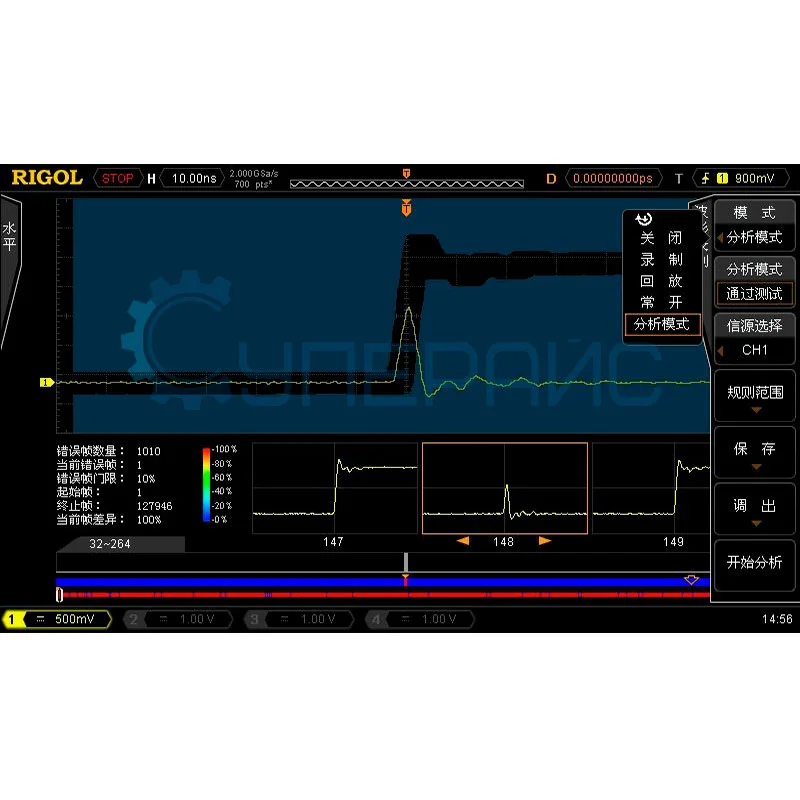

Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
|

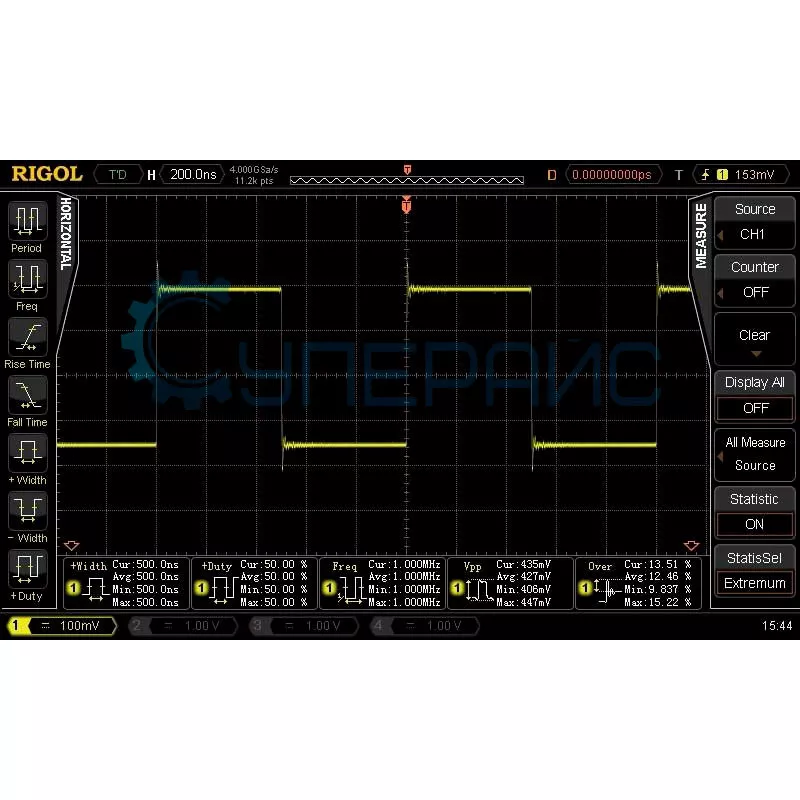

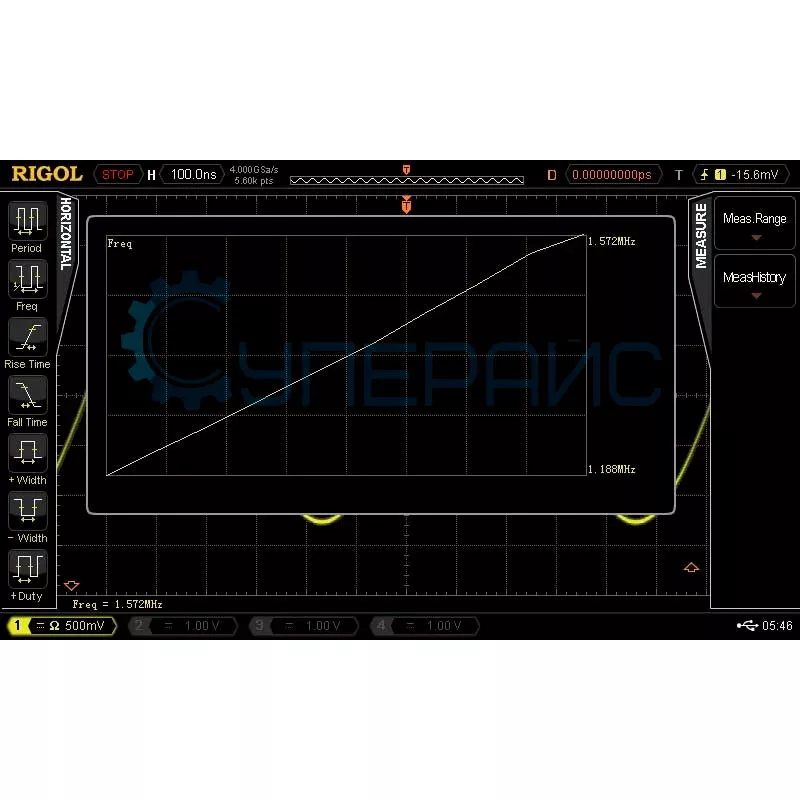

Автоматическое измерение |
Максимум, Минимум, Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Vrms– N, Vrms-1, Превышение, Предварительная съемка, Площадь, Область периода, Период, Частота, Время нарастания, Время спада, Положительный ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, задержка A ↑ → B ↑, задержка A ↓ → B ↓, задержка A ↑ → B ↓, задержка A ↓ → B ↑, фаза A ↑ → B ↑, фаза A ↓ → B ↓, фаза A ↑ → B ↓, фаза A ↓ → B ↑ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg |
| Общие характеристики | |
|
Тип дисплея |
9 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
| Отображение | точки, вектора |
|
Питание |
100-120 В, 50-60 Гц / 400 Гц 100-240 В, 50-60 Гц, < 120 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
|
Интерфейс передачи данных |

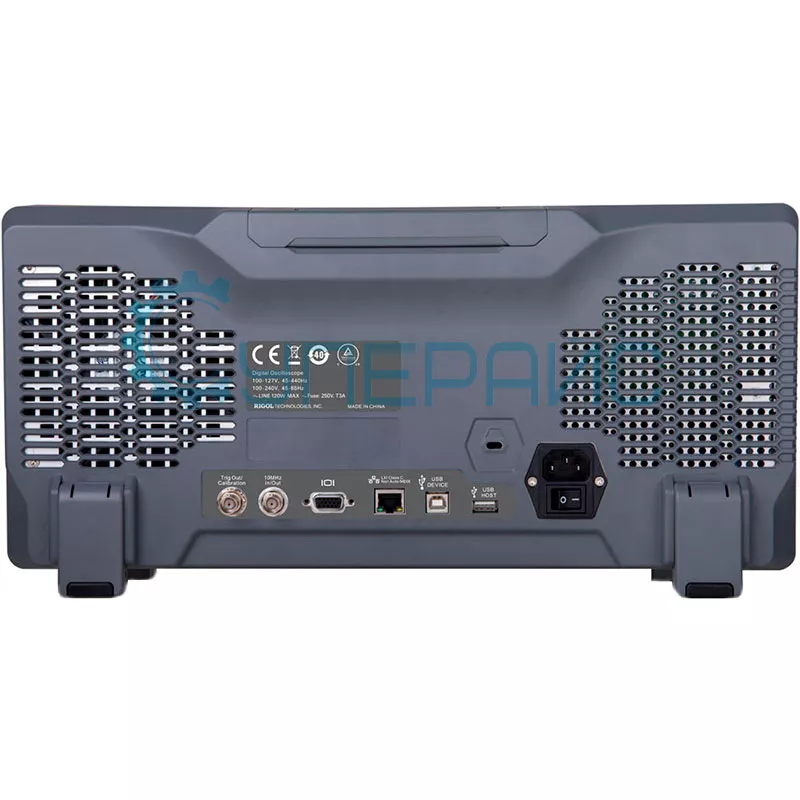

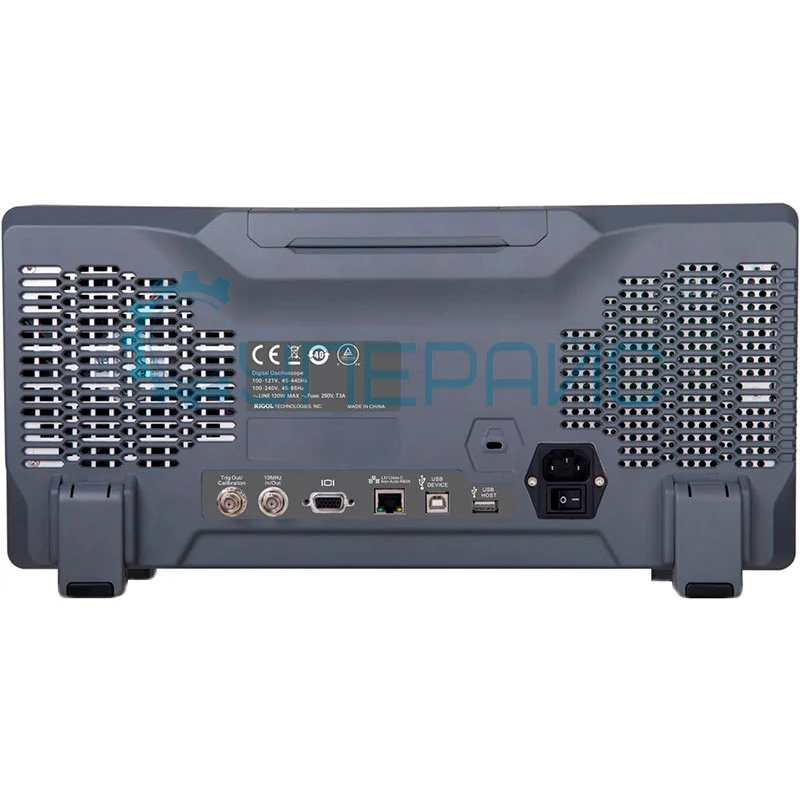

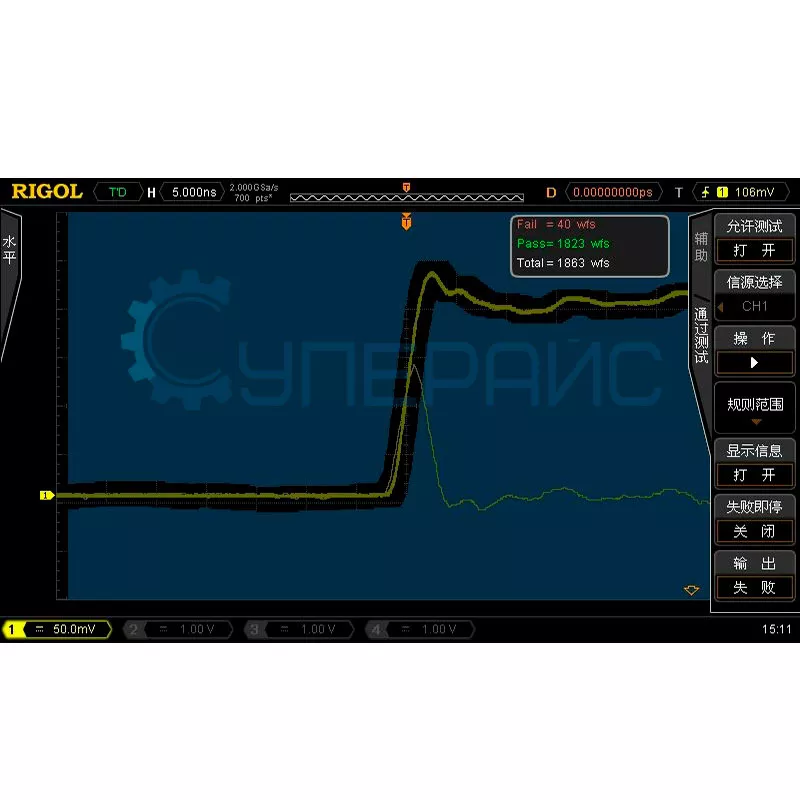

2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut / PassFail / Fast / GND, 10MHz input / output |
| Габариты | 440 мм х 218 мм х 130 мм |
| Вес нетто | 4,8 кг |

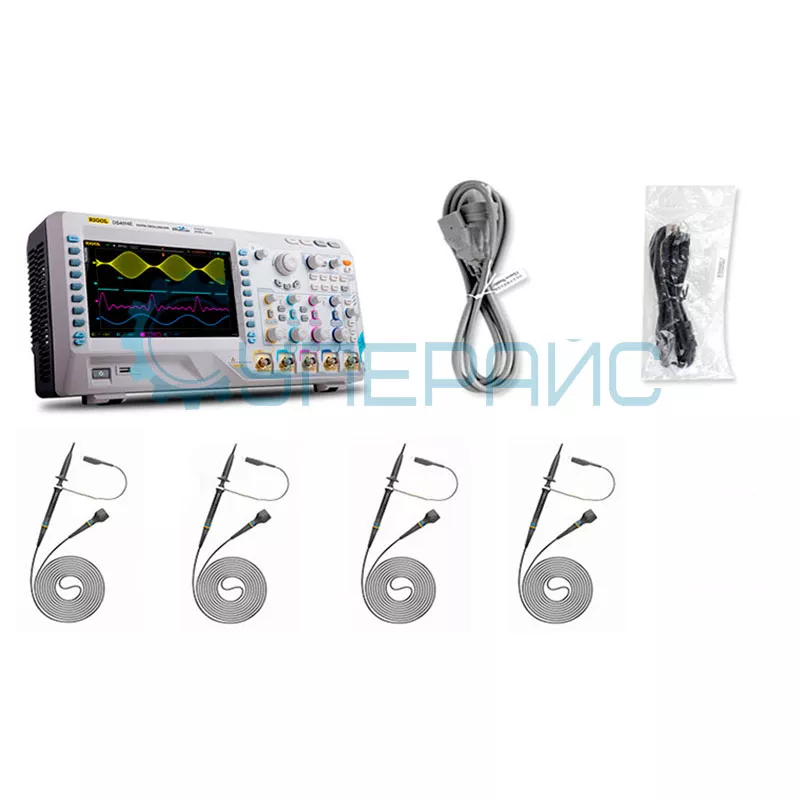

| Комплектация | цифровой осциллограф RIGOL DS4024E - 1 шт |
|
|
щупы для осциллографа (пассивные пробники 350 МГц) - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Документация и ПО RIGOL DS4024E
Название
Язык
Версия
Размер и тип
Спецификация для цифрового настольного осциллографа RIGOL DS4024E серии DS4000E
Язык:
Английский
Размер и тип:
1.05 МБ,
PDF
Руководство пользователя для цифрового настольного осциллографа RIGOL DS4024E серии DS4000E
Язык:
Английский
Размер и тип:
3.62 МБ,
PDF
Руководство по программированию настольного осциллографа RIGOL DS4024E серии DS4000E
Язык:
Английский
Размер и тип:
1.98 МБ,
PDF
Пример кода на языке C# для удаленного подключения к осциллографу RIGOL DS4024E серии DS4000E
Язык:
Английский
Размер и тип:
237 КБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Power Analyzer настольного осциллографа RIGOL DS4024E серии DS4000E
Язык:
Английский
Размер и тип:
401 КБ,
PDF
Показать больше
Показать меньше
