Четырехканальный планшетный осциллограф Micsig STO1104C Plus
75 900 ₽
75 900 ₽
включая НДС: 22%
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4998
Модель (серия)
STO1104C Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig STO1104C Plus
Общие данные
Артикул (код товара)
4998
Производитель (бренд)
Модель (серия)
STO1104C Plus
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
CAT I 300 В (1 МОм)
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 1%
Входная ёмкость
14,5 пФ ± 3
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ/дел - 10 В/дел
Ограничение полосы
20 МГц
Точность усиления постоянного тока
< ±2 %
Система синхронизации
Базовые типы триггера
фронт, длительность импульса, тайм-аут, наклон, рант
Расширенные типы триггера
видео, N-й фронт
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 1000 с/дел
Точность временной базы
± 20 ppm
Система измерения
Автоматические измерения
период, частота, время нарастания/спада, задержка, ширина импульса, заполнение, выброс, фаза, пик-пик, амплитуда, макс/мин, среднее, RMS, цикл RMS
Курсорные измерения

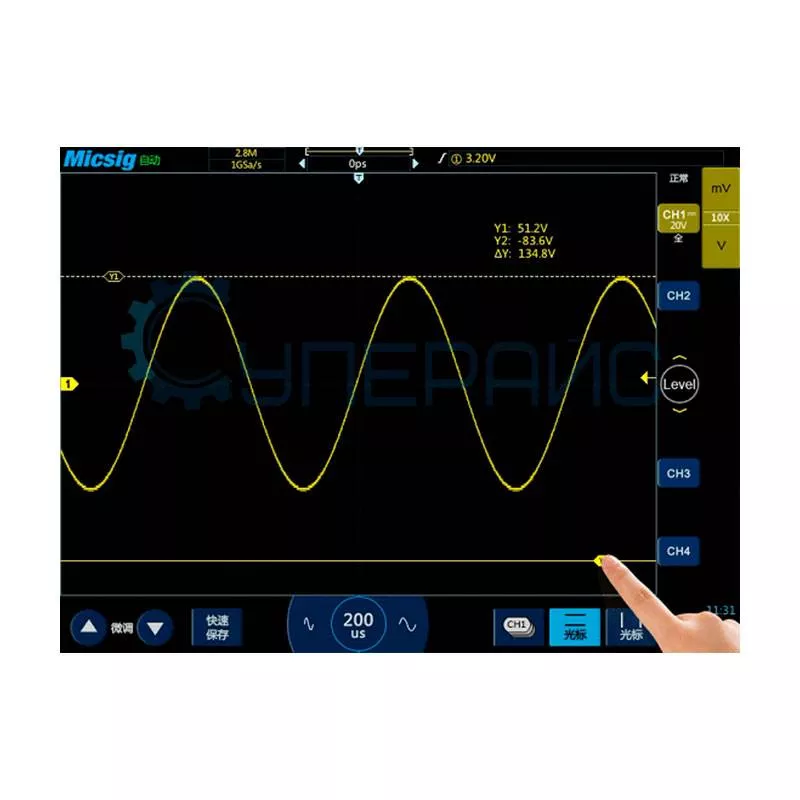

вертикальный, горизонтальный, пересекающая линия
Математические операции
сложение, вычитание, умножение, деление
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
Wi-Fi
LAN
HDMI
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 45 ℃
Рабочая влажность
5 - 85 %
Габариты и вес
Габариты прибора
280 x 180 x 50 мм
Вес брутто, кг
3,2
Комплектация
Комплектация
осциллограф Micsig STO1104C Plus - 1 шт
аккумуляторная батарея - 1 шт
осциллографический пробник - 4 шт
адаптер питания - 1 шт
цветные кольца для щупа с разъемом BNC - 5 шт
ремень для переноски - 1 шт
защитная пленка на экран - 1 шт
аккумуляторная батарея - 1 шт
осциллографический пробник - 4 шт
адаптер питания - 1 шт
цветные кольца для щупа с разъемом BNC - 5 шт
ремень для переноски - 1 шт
защитная пленка на экран - 1 шт
Описание Micsig STO1104C Plus
ВНИМАНИЕ! Производство четырехканального планшетного осциллографа Micsig STO1104C Plus ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Планшетный осциллограф Micsig STO1004
Осциллограф Micsig STO1104C Plus

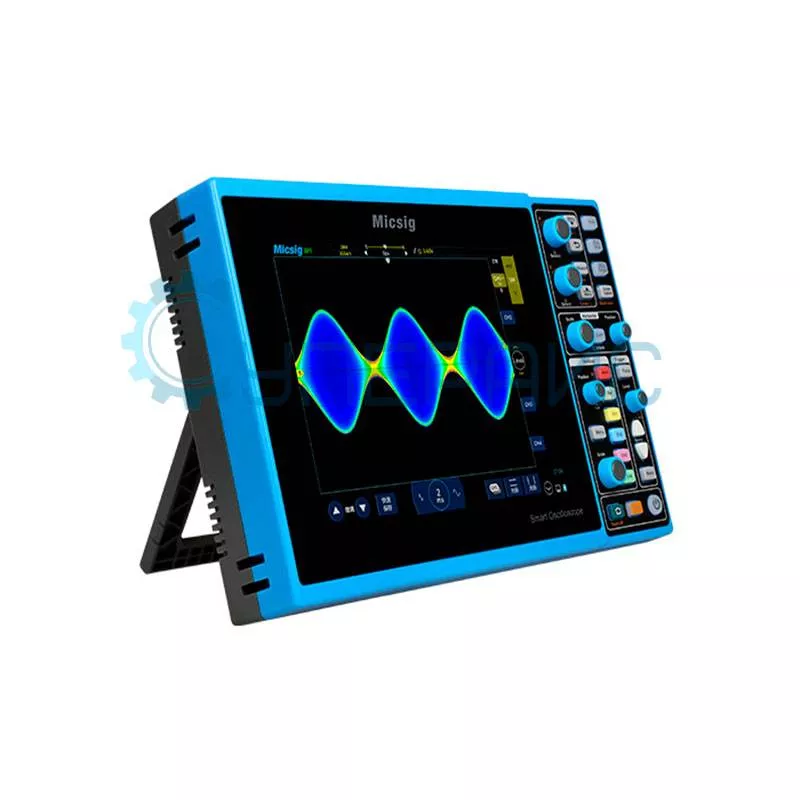

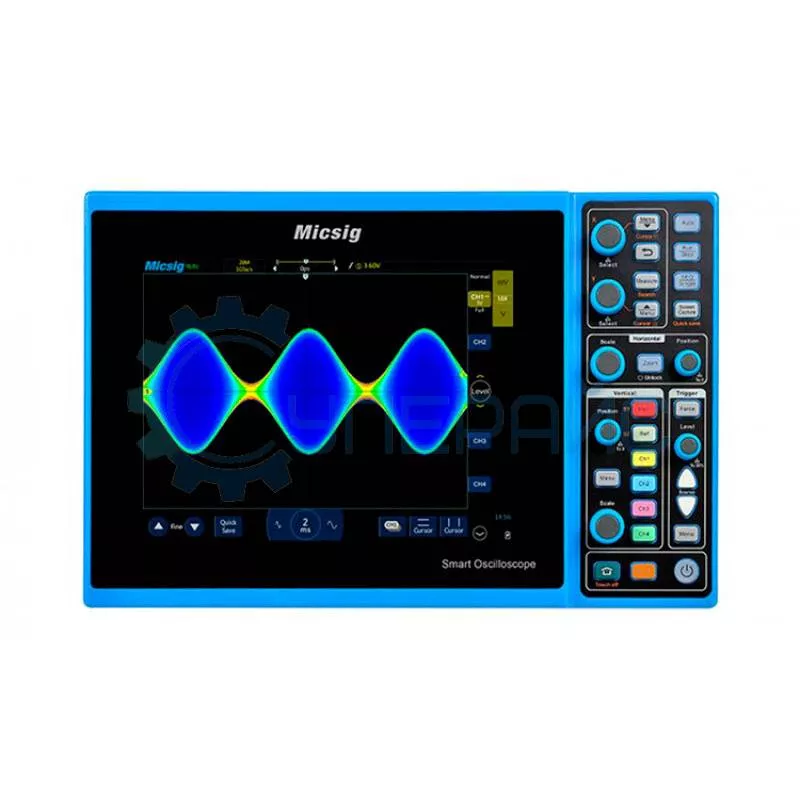

Micsig STO1104C Plus – это четырёхканальный аккумуляторный осциллограф с полосой пропускания 100 МГц. Прибор предназначен для отображения электрических сигналов поступающих на вход устройства, с последующим анализом амплитудных и временных параметров сигнала.

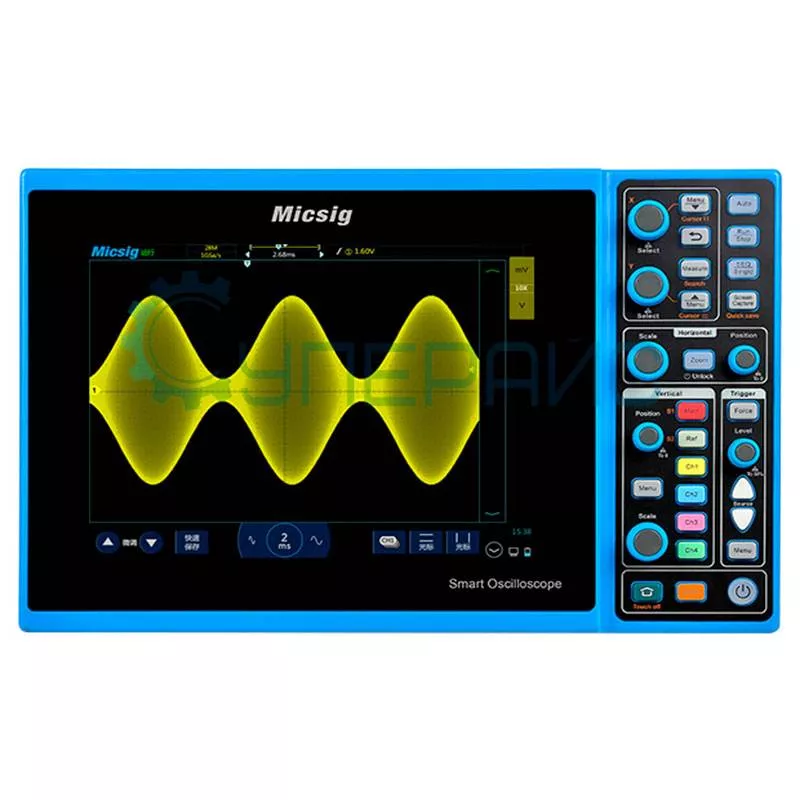

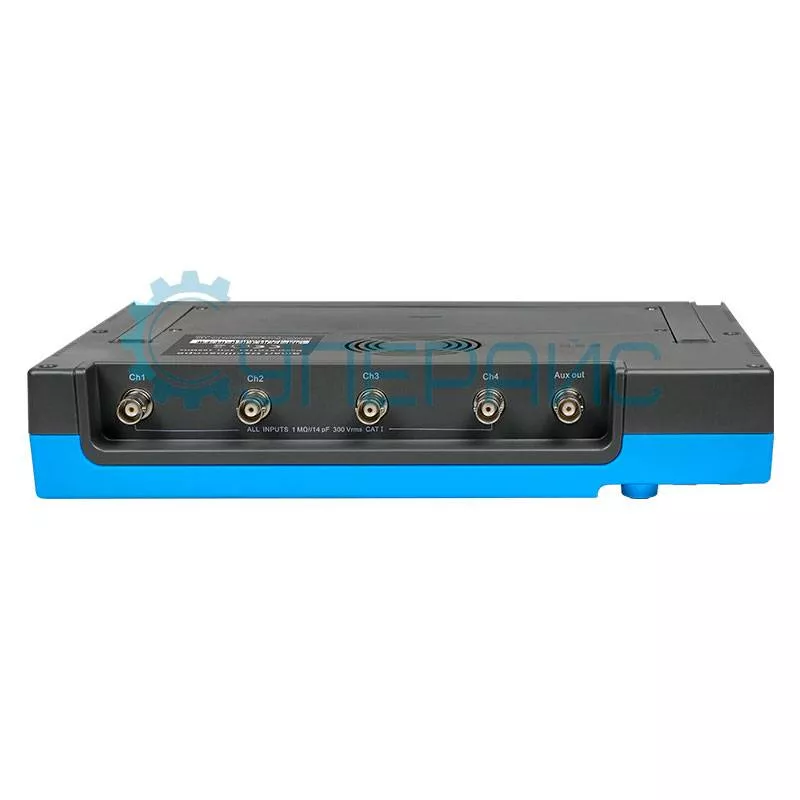

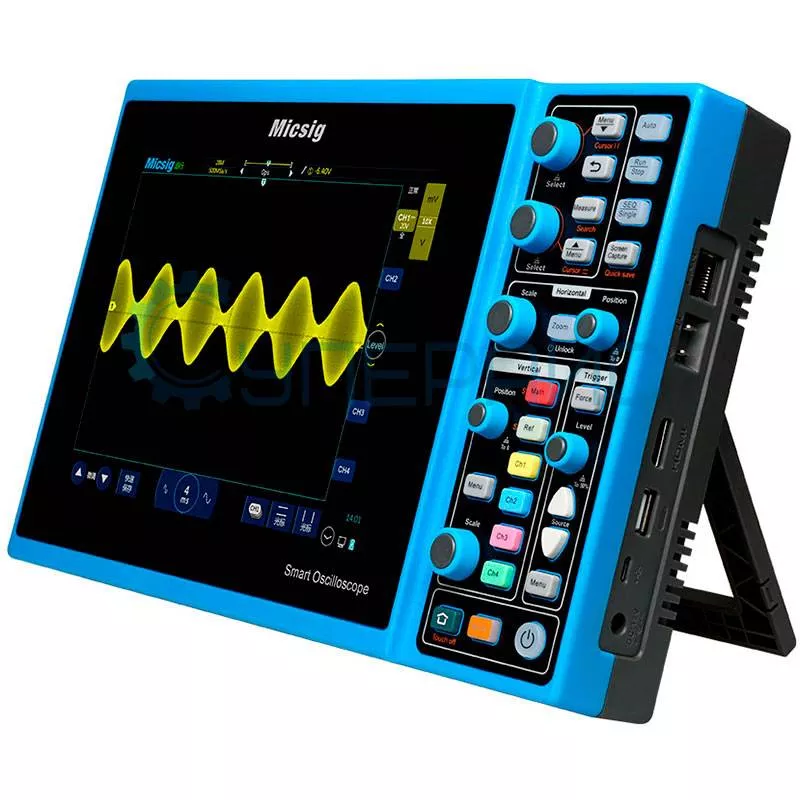

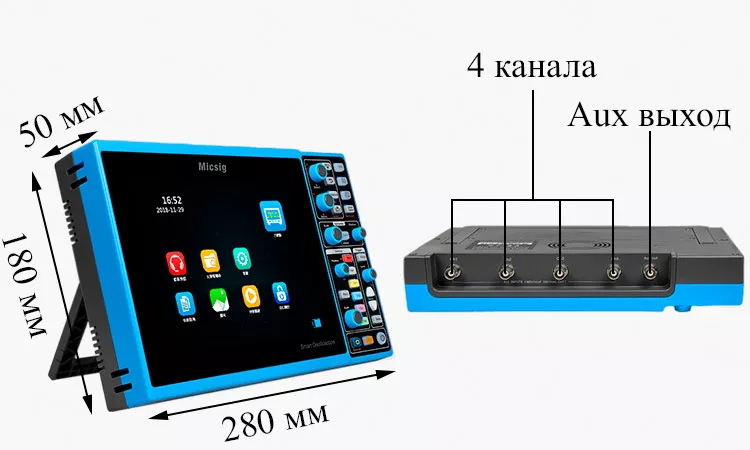

На верхней панели находятся 4 BNC разъёма и 1 AUX выход. На правой боковой панели: выход под сетевой LAN кабель, пины для калибровки щупов, HDMI выход для подключения к другим мониторам, USB разъём для внешней памяти, USB для подключения к компьютеру и вход питания к аккумулятору.

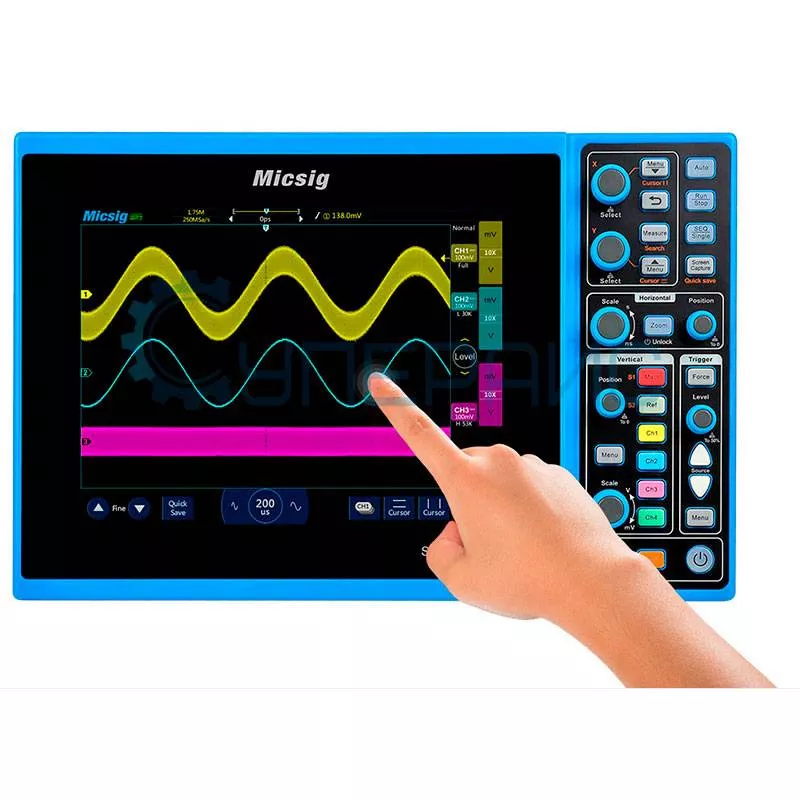

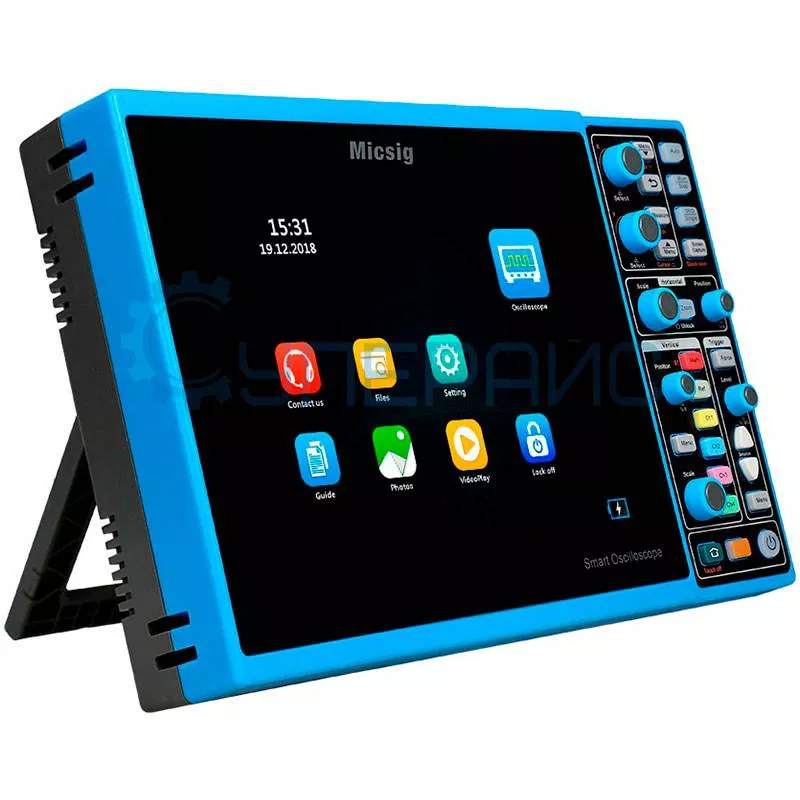

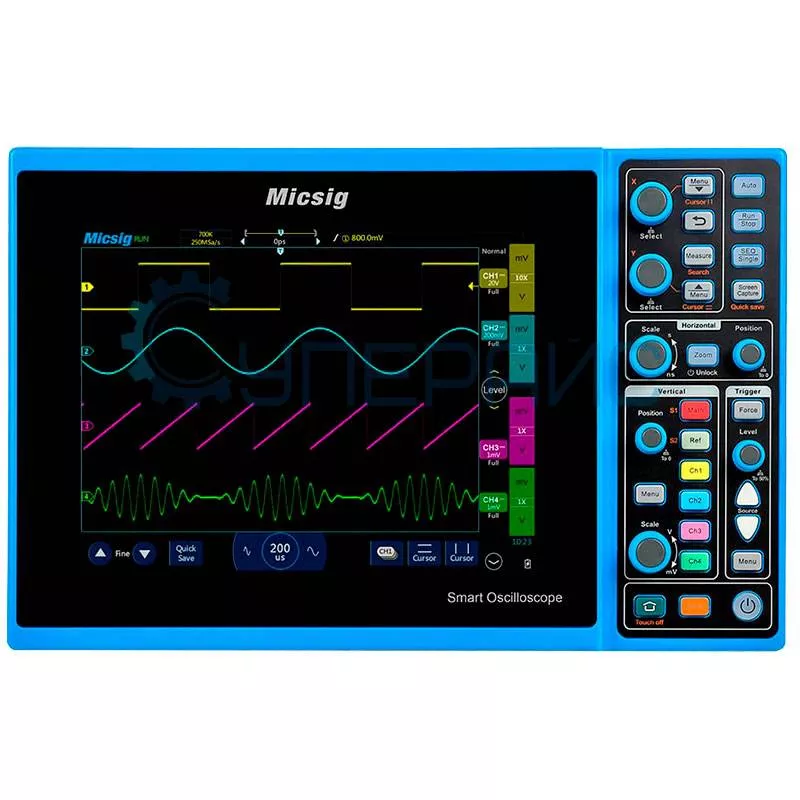

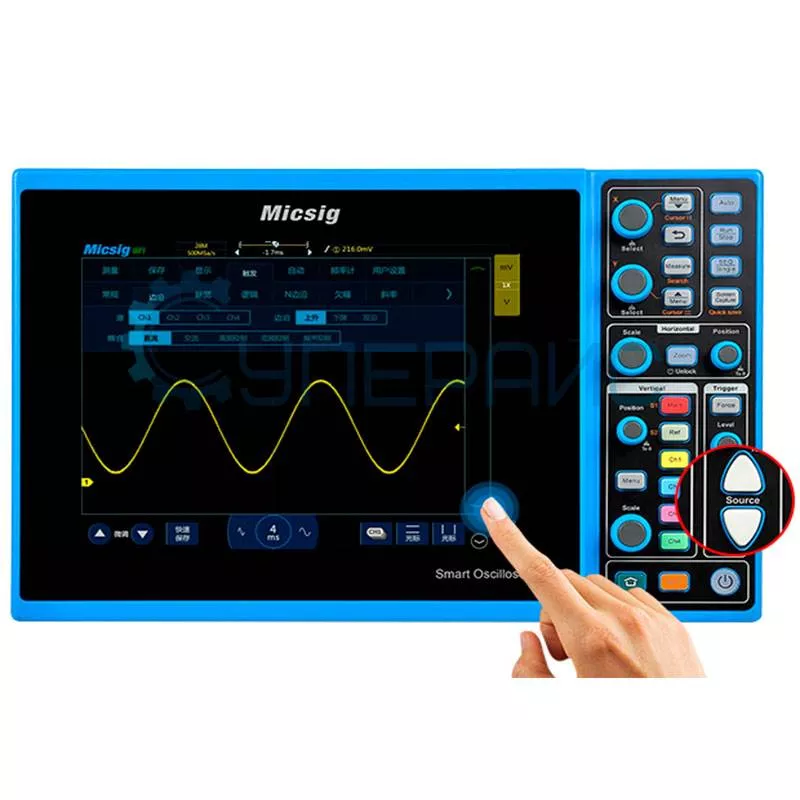

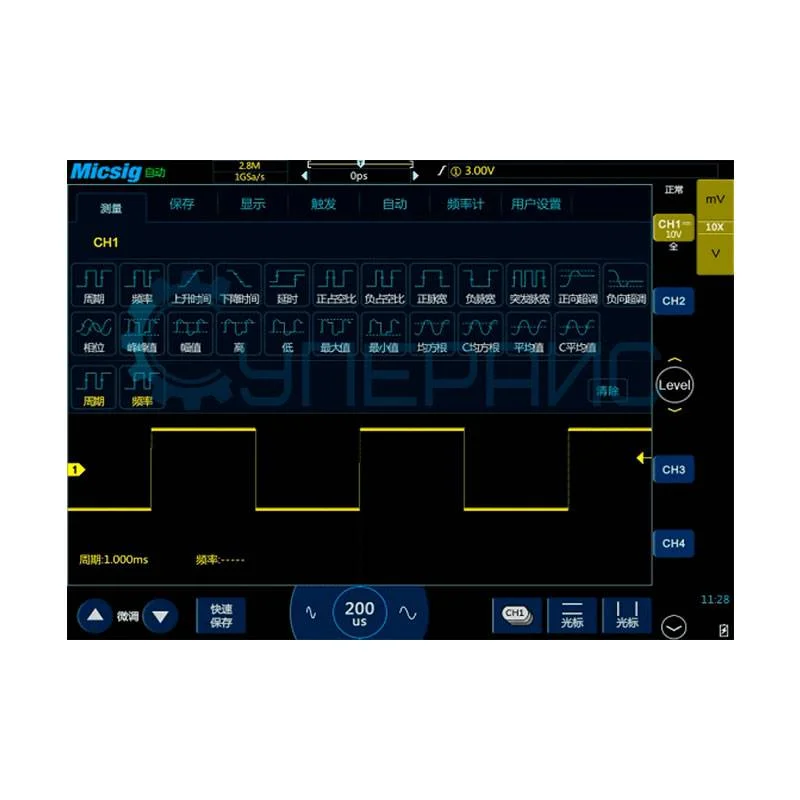

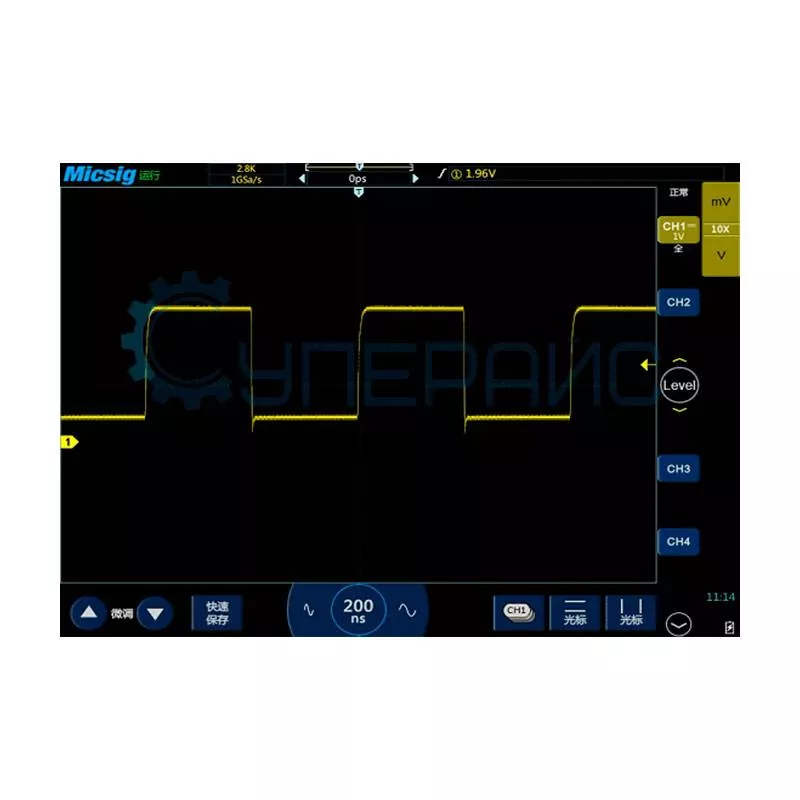

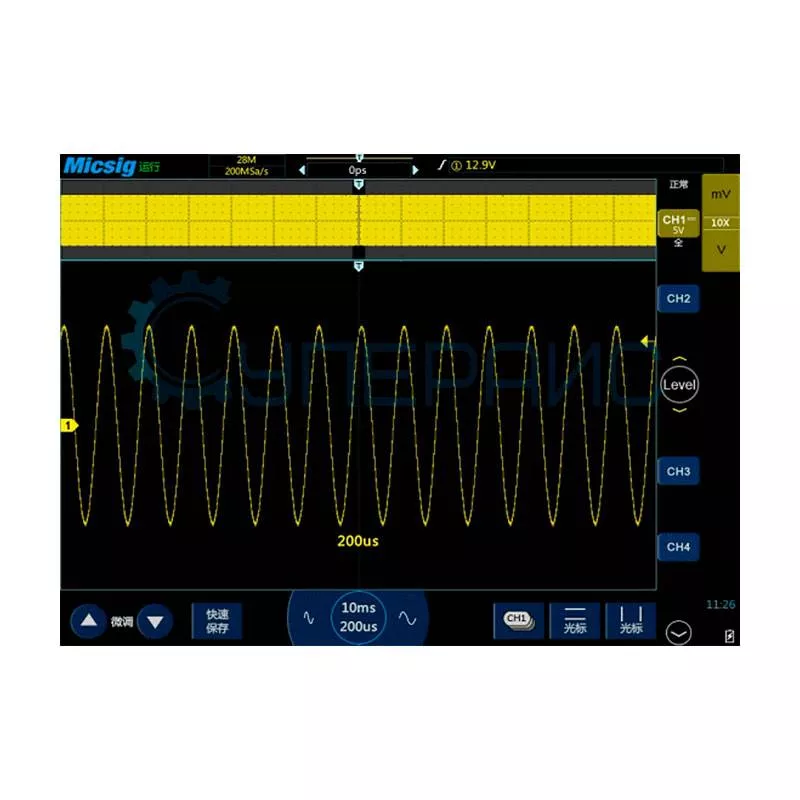

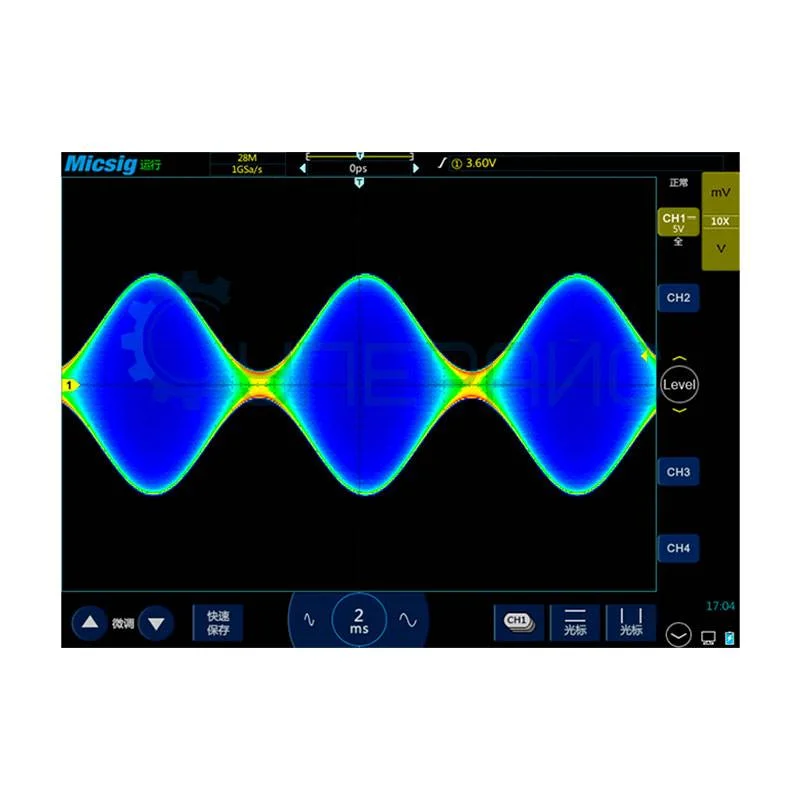

Управление интерфейсом происходит с помощью сенсорного 8 дюймового экрана и клавиш на боковой панели осциллографа. В меню главном меню есть несколько вкладок:

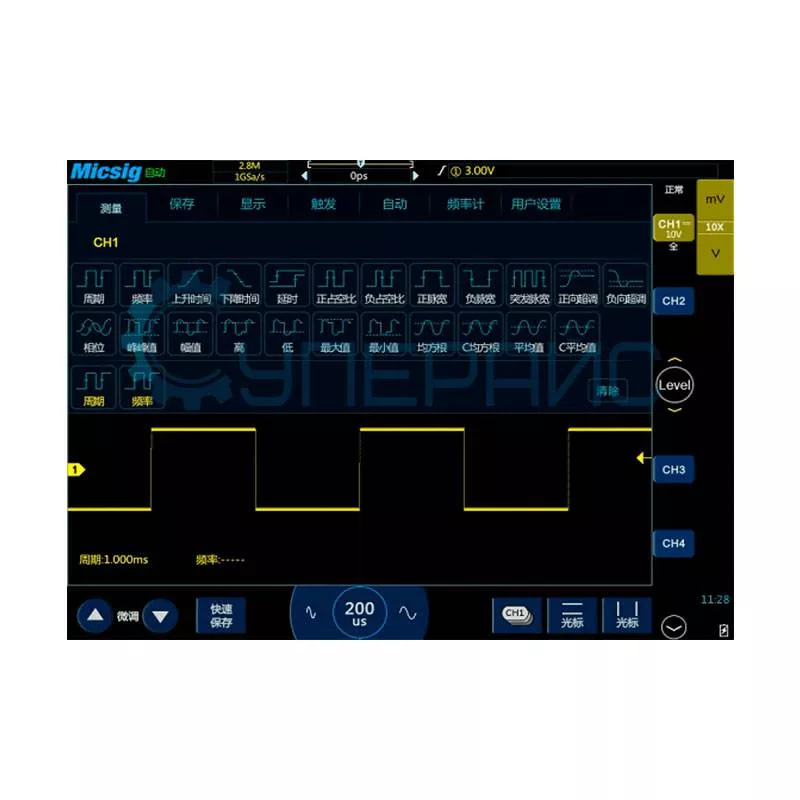

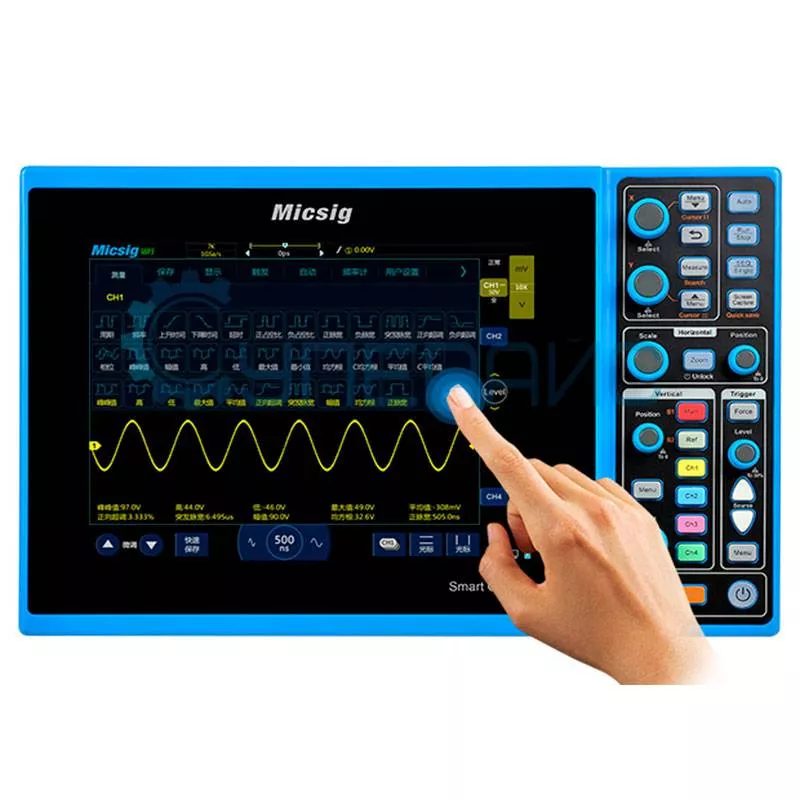

- Выбор режимов измерений по каждому из каналов (каждый режим обозначается подписью и миниатюрной иконкой, для детального понимания);

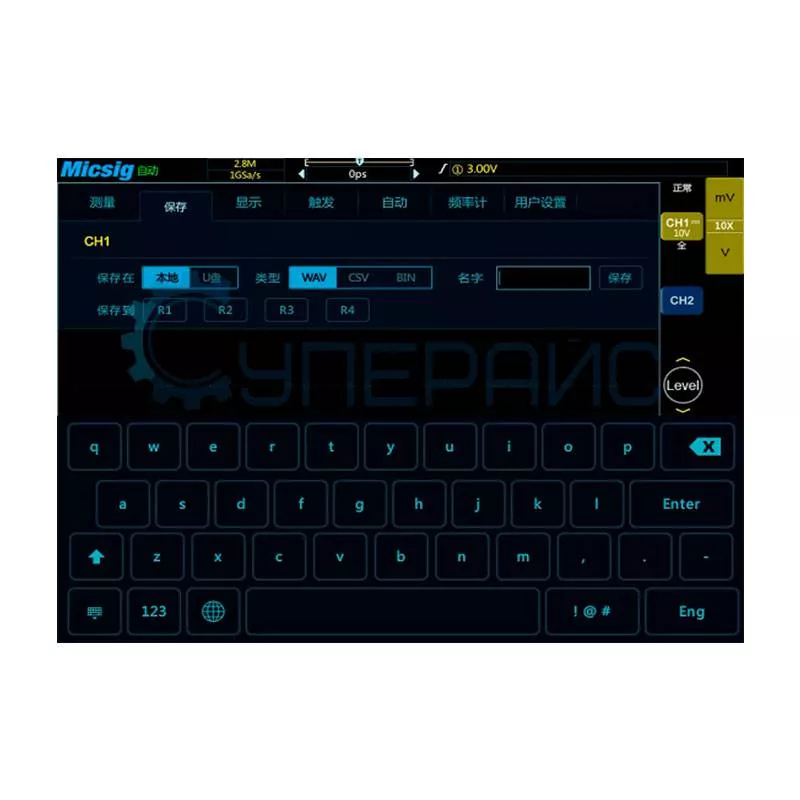

- Сохранение осциллограмм в разных форматах;
- Настройки сэмплирования;
- Настройка отображения внешних данных на дисплее;
- Настройка триггеров, таких как видео, uart и так далее;
- Настройка каналов.

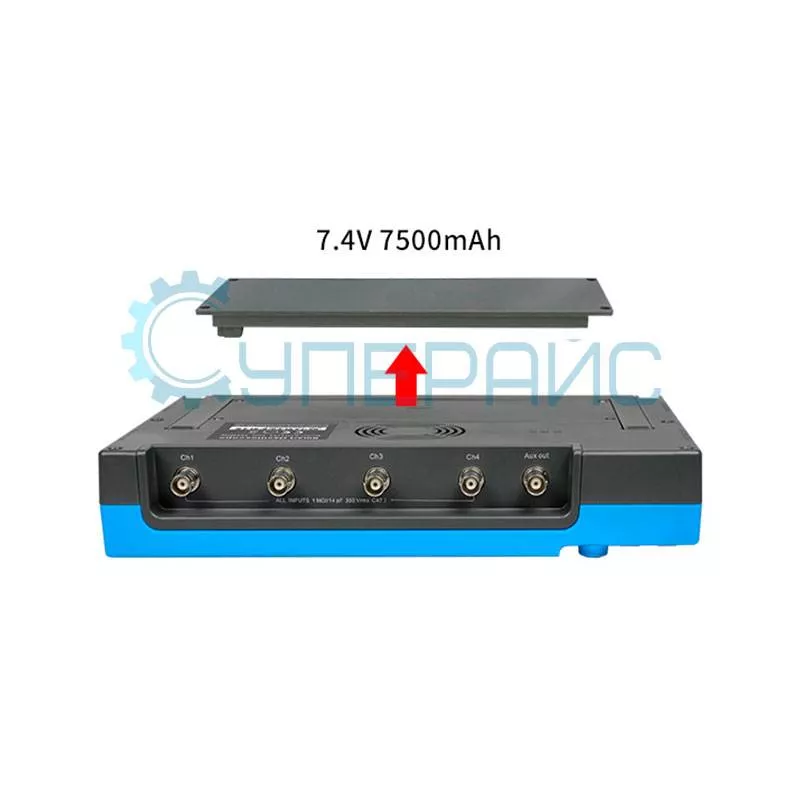

Из-за небольших габаритов и встроенной батареи на 7500 мА осциллограф нередко используют в автомастерских и домашних мастерских.
Обзорная таблица
| Модель |
STO1102C |
STO1102C Plus | STO1152C | STO1152C Plus | STO1104C | STO1104C Plus | ||||
| Количество каналов | 2 | 4 | ||||||||
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | |||||||
| Частота дискретизации | 1 ГВыб/с | |||||||||
| Глубина памяти | 28 Мб | |||||||||
| Время нарастания сигнала | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 3,5 нс | |||||||
| Скорость захвата осциллограмм | 80000 осц/сек | |||||||||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||||||
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |||||||||
| Встроенная память | 8 ГБ | |||||||||
| Режимы триггера |
Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge |
|||||||||
| Интерфейсы передачи данных | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | ||||
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | ||||
| Питание | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | ||||
| Дисплей |
диагональ 8 цветной ЖК 800 × 600 пикселей |
|||||||||
Часто задаваемые вопросы
Когда четырёх каналов действительно нужно?
Четыре канала нужны при разборе последовательных шин и многофазных схем. Чтобы понять обмен, приходится одновременно видеть тактовый сигнал, линию данных, строб выбора и питание. То же самое с трёхфазными цепями и приводами, где сравнивают фазы между собой. Для простого ремонта хватает двух каналов, но при отладке взаимодействия узлов двух уже мало.
Чем портативный осциллограф хуже настольного?
Портативный обычно уступает по размеру экрана, набору интерфейсов и глубине памяти при сопоставимой цене. Автономность требует компромиссов в питании и охлаждении, поэтому предельные характеристики скромнее. Взамен прибор работает без розетки и едет на объект в сумке. Если основная часть измерений идёт вне лаборатории, этот обмен оправдан.
Что такое изолированные каналы и зачем они нужны?
Изолированные каналы имеют раздельные земли, поэтому их можно подключать к точкам с разным потенциалом. У обычного осциллографа земли всех щупов соединены между собой и с корпусом, и попытка измерить две несвязанные цепи приводит к короткому замыканию через прибор. При работе с силовой электроникой и сетевыми цепями изоляция снимает этот риск.
Можно ли работать таким прибором в автосервисе?
Да, портативные осциллографы широко используют для диагностики автоэлектроники. С их помощью смотрят сигналы датчиков коленвала и распредвала, форсунок, катушек зажигания, обмен по шинам между блоками. Автономное питание позволяет измерять прямо в моторном отсеке, а сенсорное управление ускоряет работу в неудобной позе. Важно только следить за схемой подключения земли.
