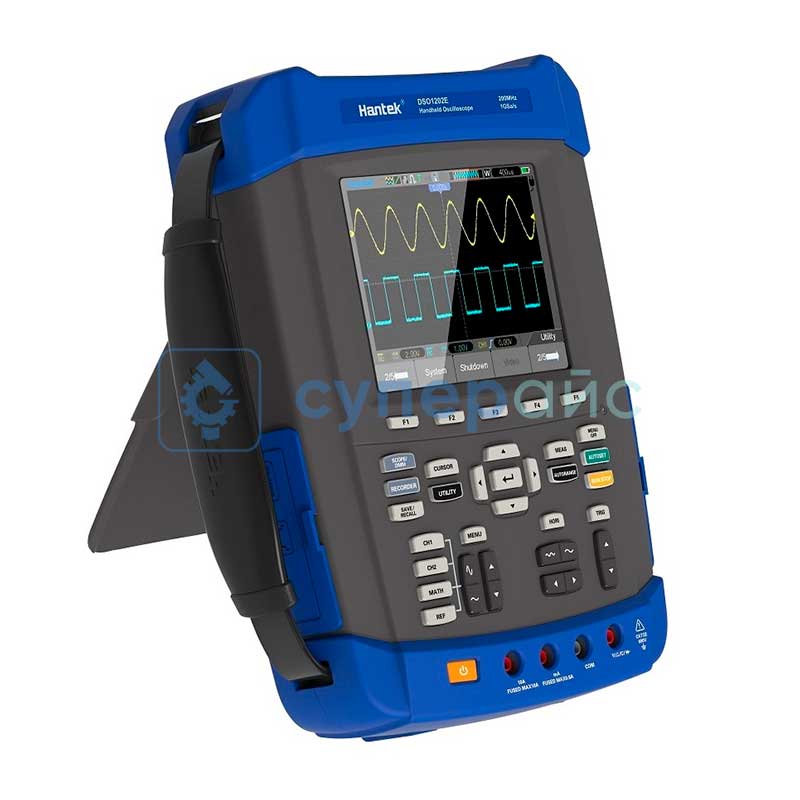

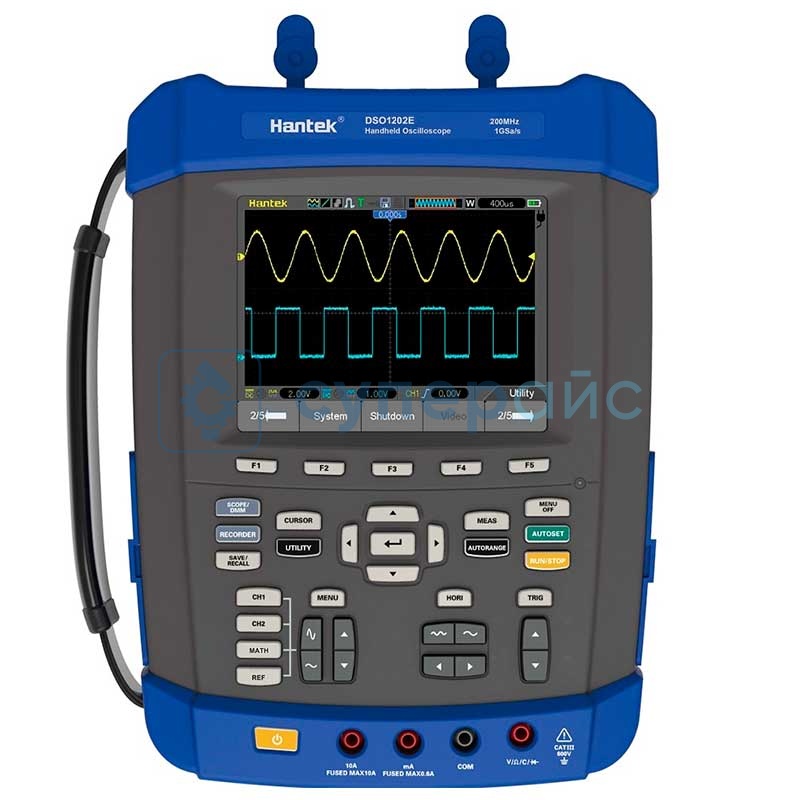

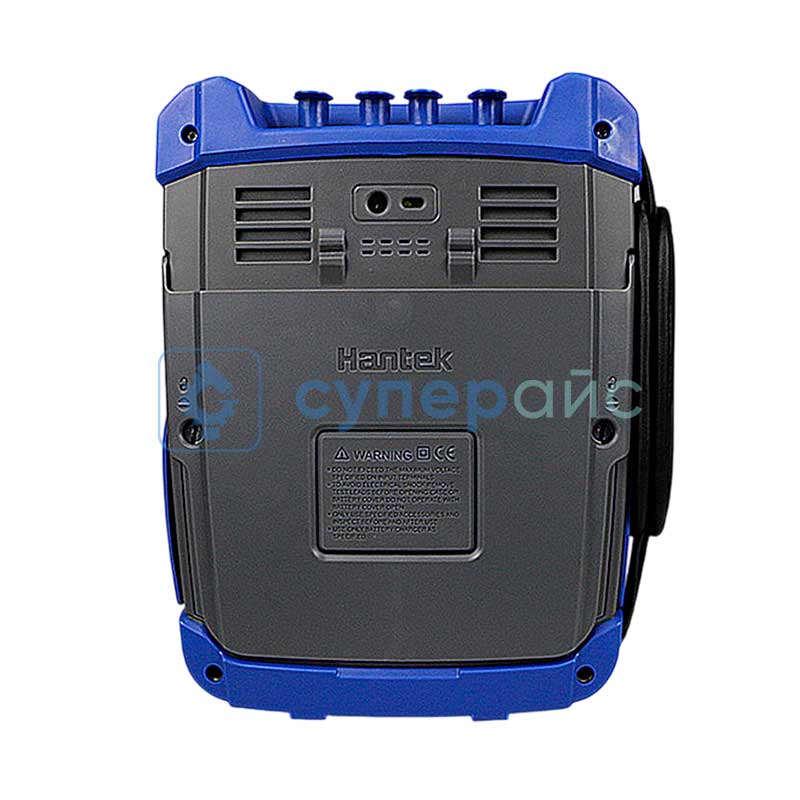

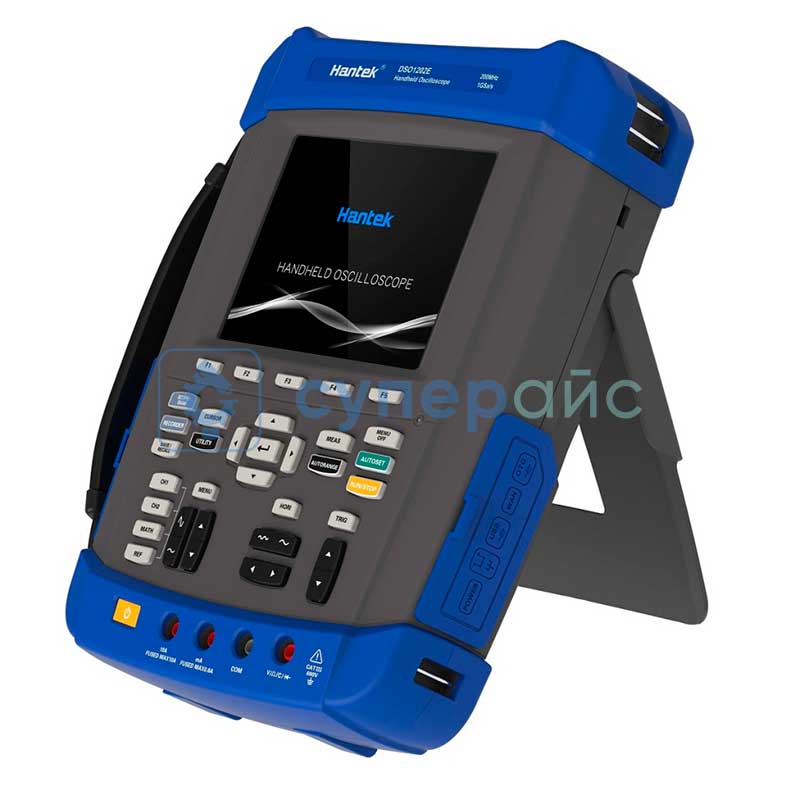

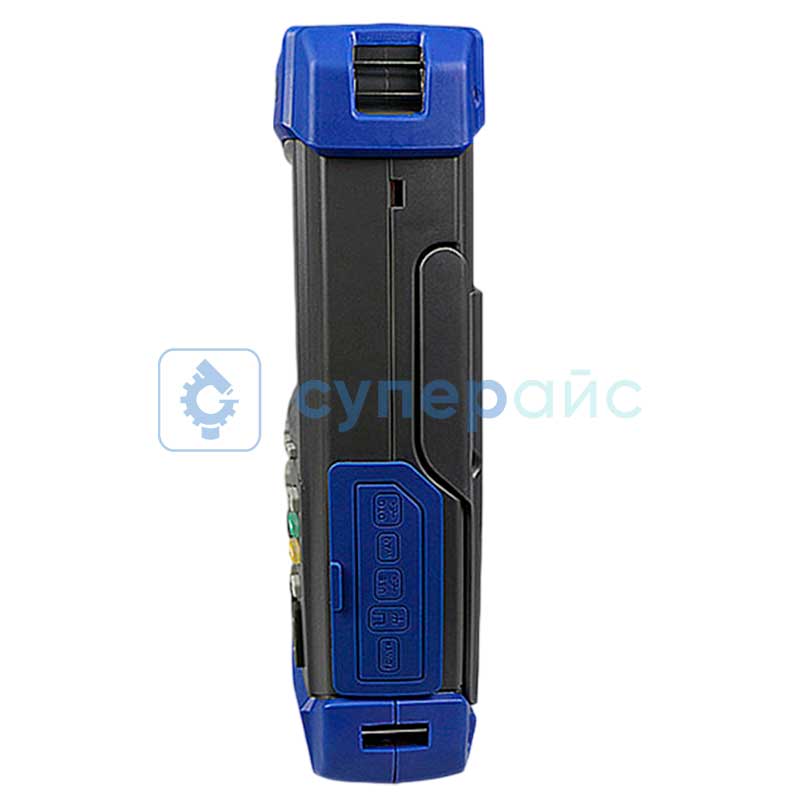

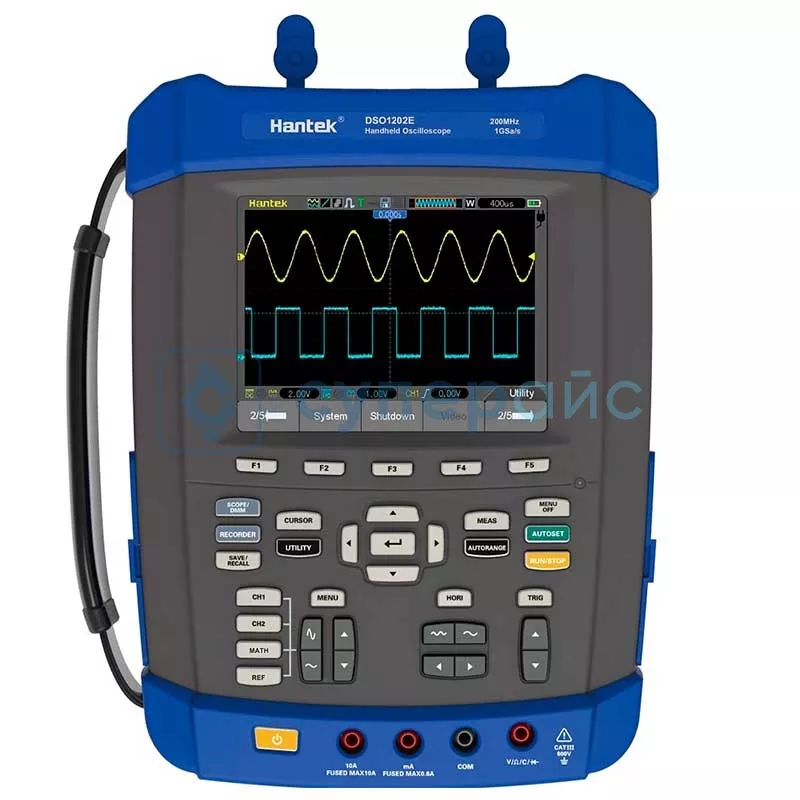

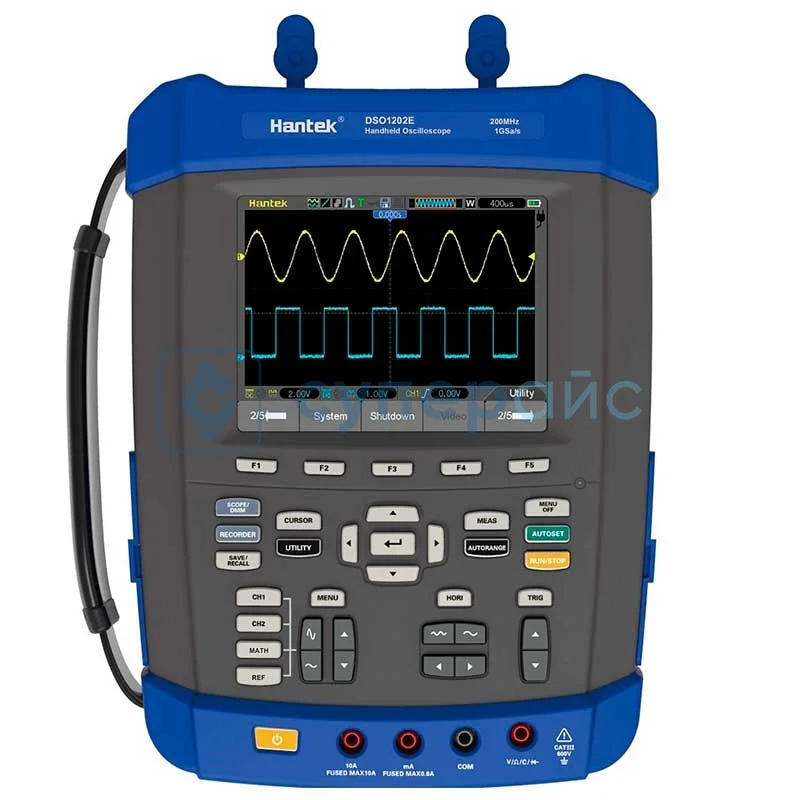

Портативный запоминающий осциллограф Hantek DSO1202E
102 199 ₽
102 199 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4923
Модель (серия)
DSO1202E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO1202E
Общие данные
Артикул (код товара)
4923
Производитель (бренд)
Модель (серия)
DSO1202E
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Hantek DSO1202E
ВНИМАНИЕ! Производство портативного запоминающего осциллографа Hantek DSO1202E ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф с мультиметром OWON HDS4202M-N
Технические характеристики Hantek DSO1202E
| Серия | DSO1000E |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 25 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
2 Мб в одноканальном режима 1 Мб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 2 кс / дел, 2, 4, 8 шаг |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ / дел - 100 В / дел на входе BNC |
| Время нарастания | <1.8 нс |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
100 В / дел - 20 В / дел, ± 400 В 10 В / дел - 5 В / дел ± 50 В 2 В / дел - 500 мВ / дел, ± 40 В 200 мВ / дел - 50 мВ / дел, ± 2 В 20 мВ / дел - 2 мВ / дел, ± 400 мВ |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 100 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением) |
| Система синхронизации | |
| Режимы триггера | видео, импульс, фронт, частота, альтернативный |
| Диапазон уровня запуска триггера | CH1, CH2: ± 8 деления от центра экрана |
| Чувствительность триггера |
CH1: 1,5 дел от 10-100 МГц CH2: 2 дел от 100 МГц до полного диапазона |
| Точность уровня триггера | CH1, CH2: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, =, ≠ отрицательная полярность импульса >, <, =, ≠ |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Время задержки | 100 нс - 10 с |
| Запуск по наклону | |
| Режим запуска |
положительный наклон >, <, =, ≠ отрицательный наклон >, <, =, ≠ |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по частоте | |
| Разрешение считывания | 6 цифр |
| Точность | ± 30 ppm |
| Диапазон частот | переменный ток, от 4Гц номинальной полосы пропускания |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔV разность времени между курсорами ΔT обратная величина ΔT в герцах (1/ΔT) |
| Автоматическое измерение | Частота, Период, Среднее, Пиковое значение, Среднеквадратичное значение цикла, Минимум, Максимум, Время нарастания, Время спада, Overshoot, Preshoot, FOVShoot, RPREShoot, Burst Width, FFR, LRR, LRF, LFR, + Duty, - Duty, Base, Top, Middle, Amplitude, Pmean, Delay 1-2 ↑, Delay 1-2 ↓, EFRF |
| Мультиметр | |
| Максимальное разрешение | 6000 отсчетов |
| Максимальное напряжение | 600 V AC, 800 V DC |
| Максимальный ток | 10 A |
| Входной импеданс | 10 МОм |
| Общие характеристики | |
| Тип дисплея | 5.6 дюймов TFT ЖК - экран, 640 * 480 точек |
| Интерфейс передачи данных | USB |
| Питание | 100-240 В, 50-60 Гц, < 30 Вт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота |
рабочая до 3000 м хранения до 10000 м |
| Габариты | 260 х 220 х 75 мм |
| Вес | 2,5 кг |
| Комплектация |
портативный осциллограф Hantek DSO1202E - 1 шт щупы для осциллографа - 2 шт щупы для ЦММ - 2 шт блок питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт сумка - 1 шт ремень - 1 шт |
| Совместимость |
Зонд для осциллографа Hantek PP-150 Щуп делитель (1:1/1:10) Hantek PP200 Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) |
Ручной осциллограф DSO1202E
Hantek DSO1202E – это портативный двухканальный осциллограф со встроенным мультиметром и большим набором функций по измерению. Устройство располагает полосой пропускания в 200 МГц и имеет 2 канала, которые дают возможность работать с разной максимальной частотой дискретизации в зависимости от того, сколько каналов задействовано.
Развязка входа включает разъёмы DC, AC, а также заземление, оператор может установить коэффициент затухания датчика, выбирая из четырёх доступных вариантов. DSO1202E поддерживает 2 Мб памяти, если включен одноканальный режим и 1 Мб при работе в двухканальном режиме. Прибор способен работать в таких режимах, как захват реального времени, детектор пика, усреднение.
Система синхронизации включает фронт, импульс и другие режимы триггера. Время задержки представлено интервалом 100 нс – 10 с. Запускать устройство можно по нарастающему или ниспадающему фронту, а также по обоим одновременно. При запуске по длительности импульса работать можно с положительной или отрицательной полярностью.
Максимальное разрешение мультиметра составляет шесть тысяч отсчётов.
Ручной осциллограф Hantek прост в эксплуатации: данные измерений отображаются на дисплее, который представлен ЖК-экраном типа TFT, а управление облегчают удобные физические кнопки.
