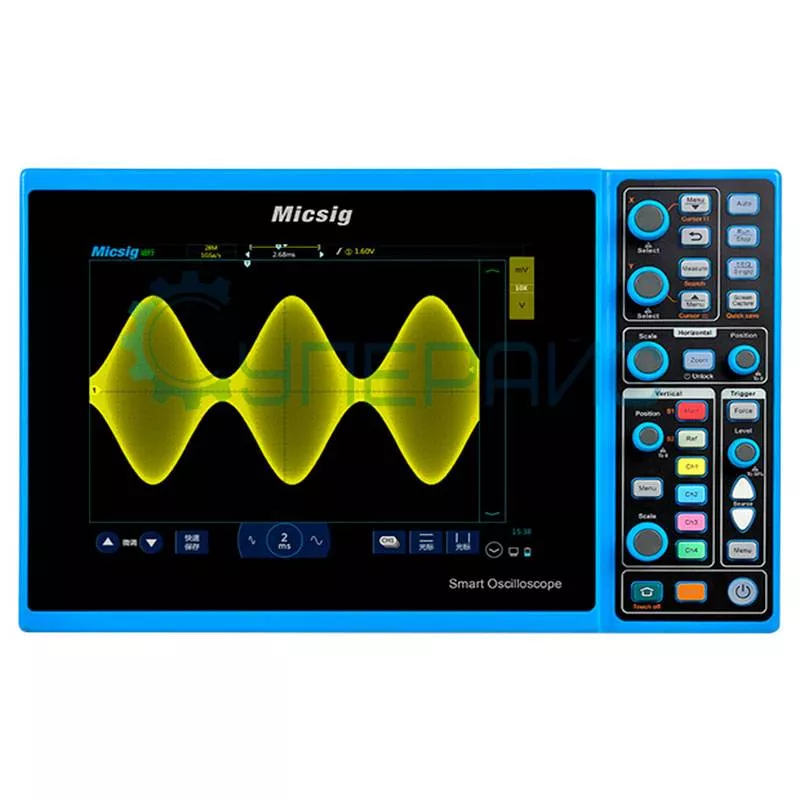

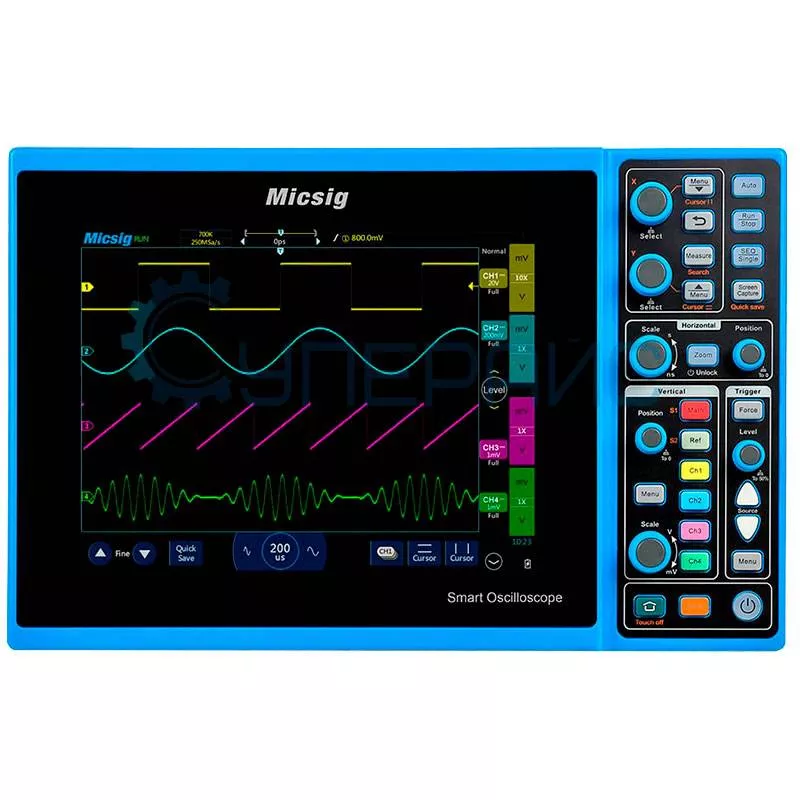

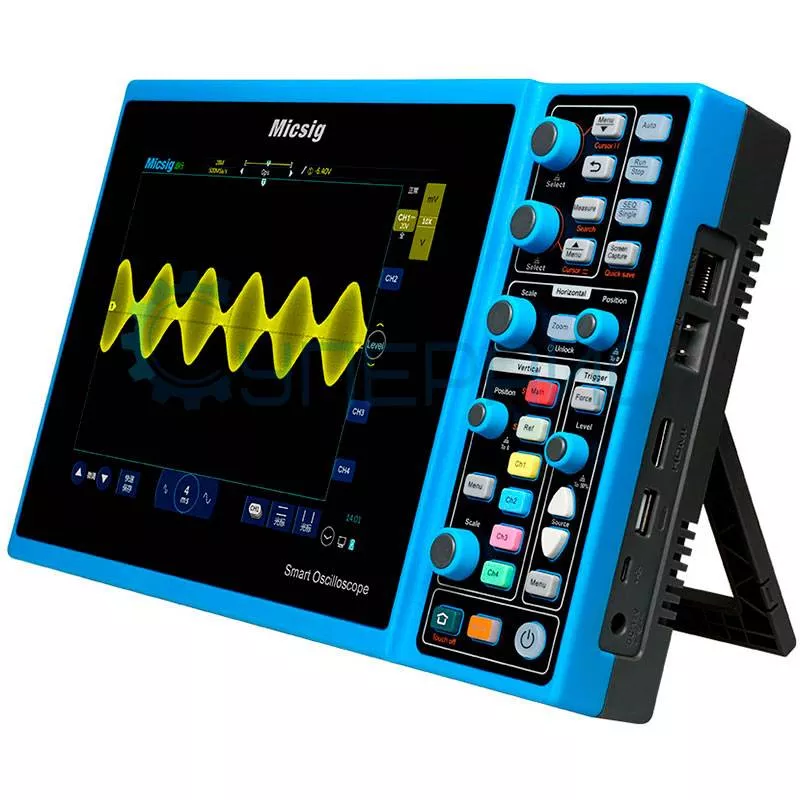

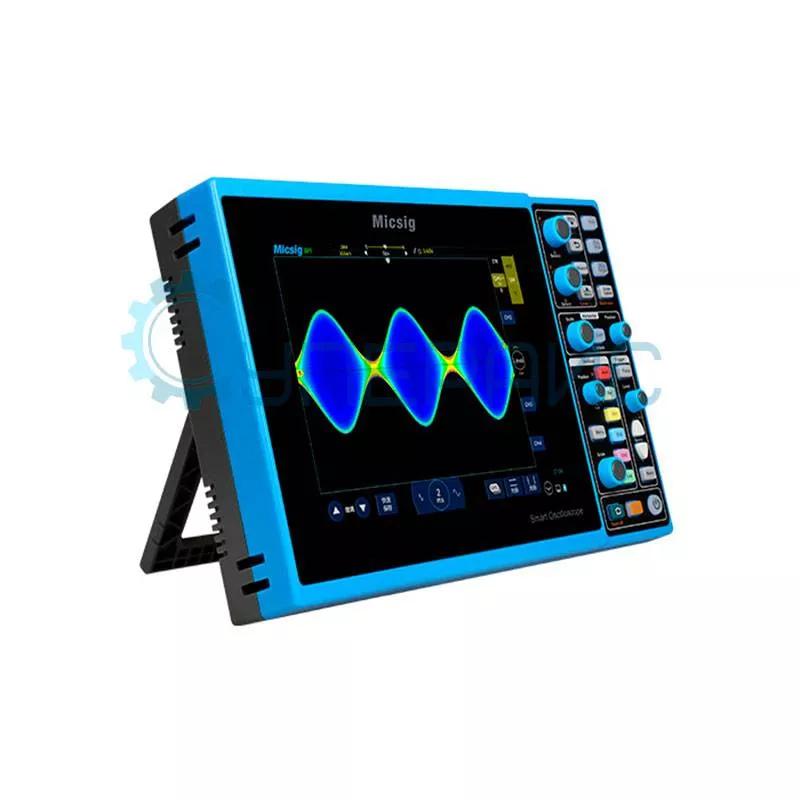

Портативный осциллограф Micsig STO1104C
82 420 ₽
82 420 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4991
Модель (серия)
STO1104C
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig STO1104C
Общие данные
Артикул (код товара)
4991
Производитель (бренд)
Модель (серия)
STO1104C
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
CAN (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
LIN (опция)
SPI (опция)
I²C (опция)
UART (опция)
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
Wi-Fi
LAN
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Micsig STO1104C
ВНИМАНИЕ! Производство портативного осциллографа Micsig STO1104C ВРЕМЕННО ПРЕКРАЩЕНО, ввиду сложностей производства. Сроки появления товара в наличии уточняйте у наших менеджеров.
Рекомендуем обратить внимание на альтернативную модель: Четырехканальный планшетный осциллограф Micsig STO1104C Plus
Рекомендуем обратить внимание на альтернативную модель: Четырехканальный планшетный осциллограф Micsig STO1104C Plus
Технические характеристики Micsig STO1104C
| Серия | STO1000C |
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта импульса | ≤ 3.5 нс |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с |
| Максимальная глубина записи | 28 Мб |

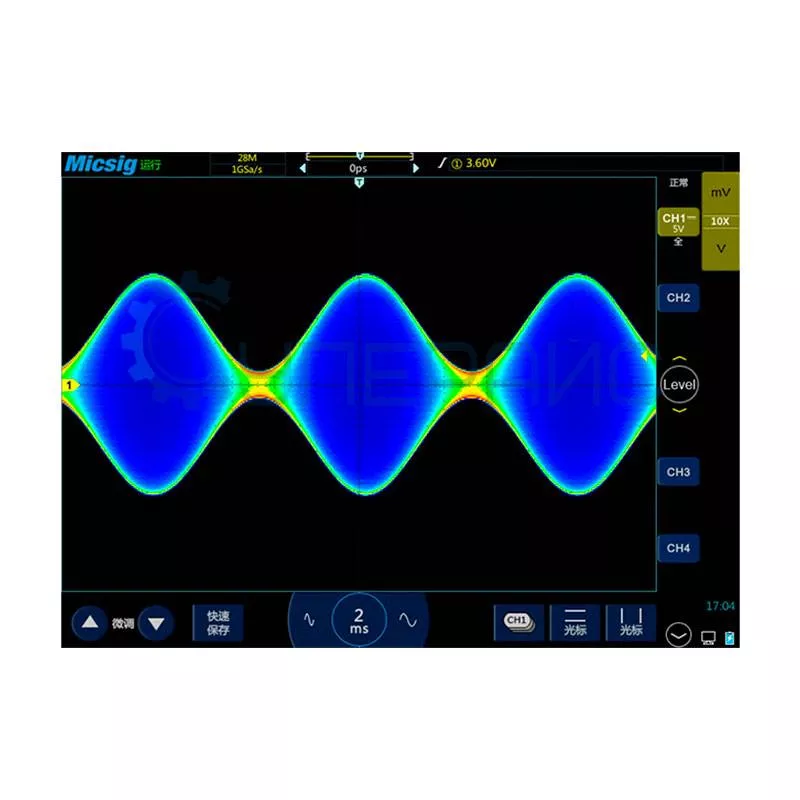

| Максимальная скорость захвата формы волны | 80000 сиг/сек |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 20 ppm |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц |
| Развязка входа | DC, AC, GND |

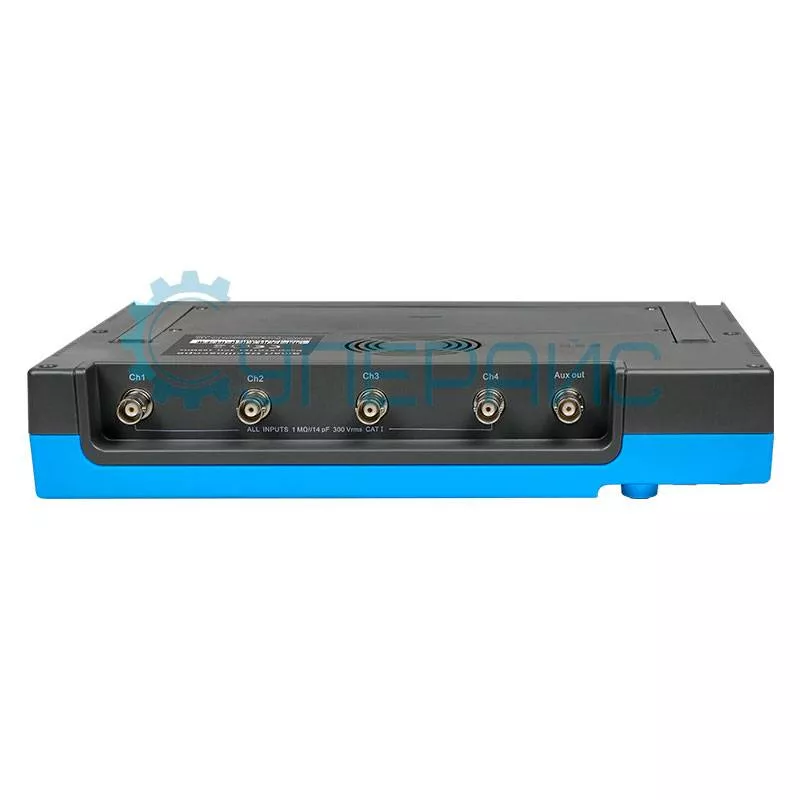

| Входной импеданс | 1 МОм ± 1% параллельно с 14,5 пФ ± 3 пФ |
| Вертикальное разрешение | 8 бит |
| Точность усиления постоянного тока | < ± 2% (1 МОм) |
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел (1 МОм) |
| Диапазон смещения | ± 6 дел |
| Максимальное входное напряжение | CAT I 300 V (1 МОм) |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Триггерная связь | DC, AC, HF фильтр (> 50 кГц), LF фильтр (< 50 кГц), подавление шума |
| Диапазон задержки запуска | 200 нс - 10 с |
| Запуск по фронту | |
| Тип фронта | запуск по нарастающему / ниспадающему фронту |
| Связи | DC, AC, HF фильтр, LF фильтр и подавление шума |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с |
| отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с | |
| Запуск по видео сигналу | |
| Условие запуска | запуск по всем или отдельным строкам, чётным / нечётным или всем полям |
| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P |
| Запуск по истечении времени | |
| Условие запуска | запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени |
| Запуск по наклону | |
| Условие запуска | запуск по положительному / отрицательному наклону |
| Запуск по ранту | |
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой |
| Запуск по N-му фронту | |
| Условие запуска |
запуск по N-му фронту импульсного пакета, который появляется после заданной паузы, максимальный номер фронта: 65536. |
| Система измерения | |

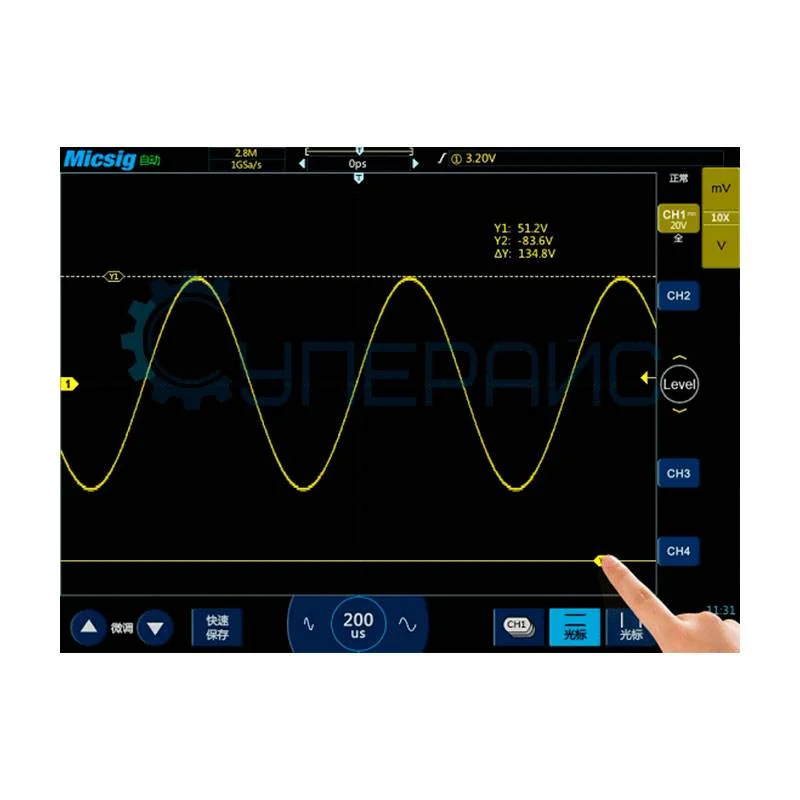

| Виды курсорных измерений | вертикальный, горизонтальный, пересекающая линия |

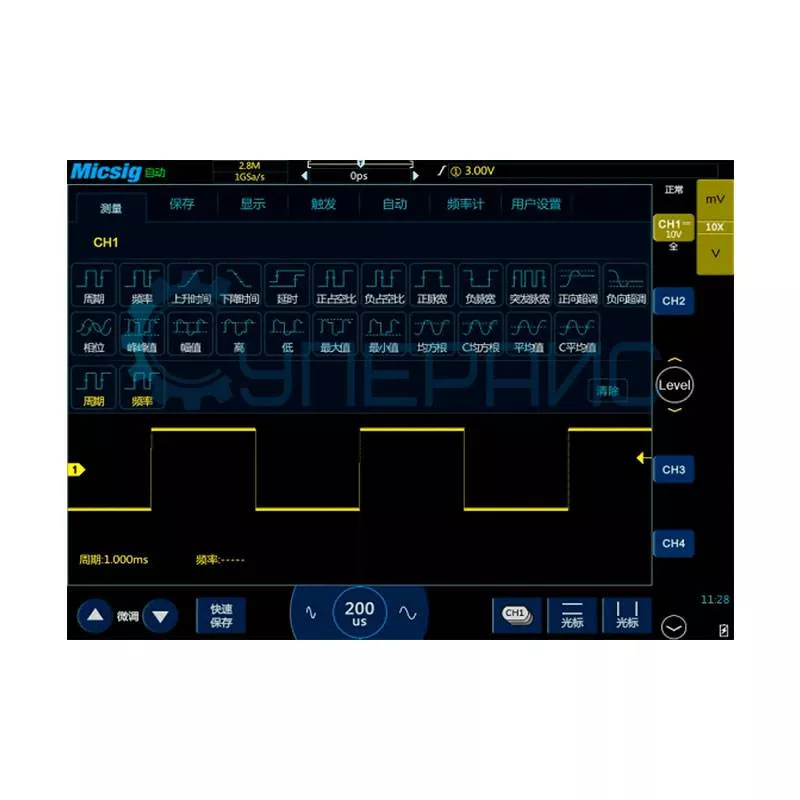

| Автоматические измерения |
период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Математические функции | сложение, вычитание, умножение, деление |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 8 дюймов, 800 x 600 точек |

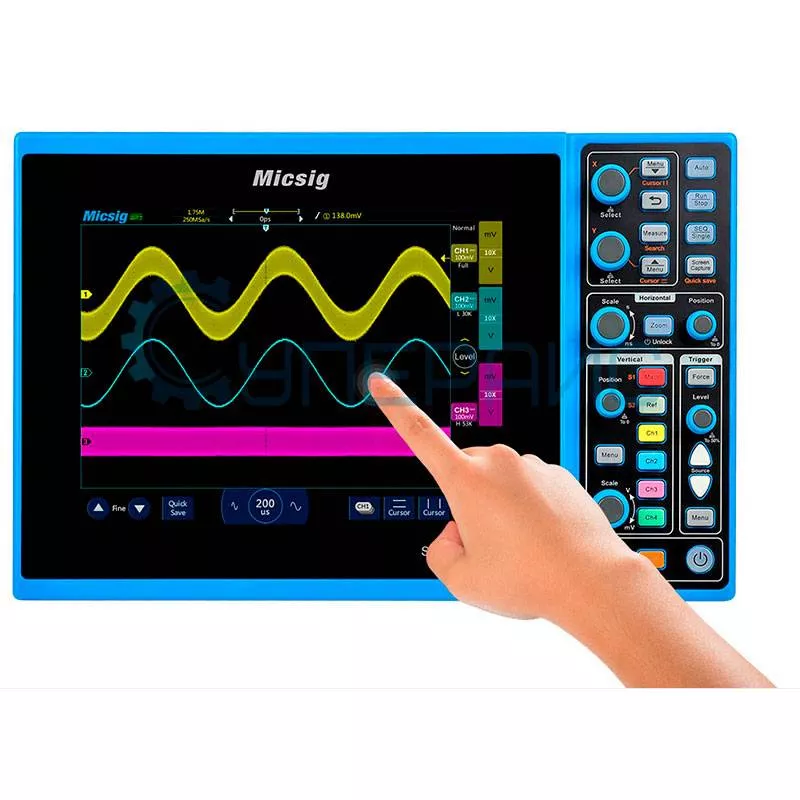

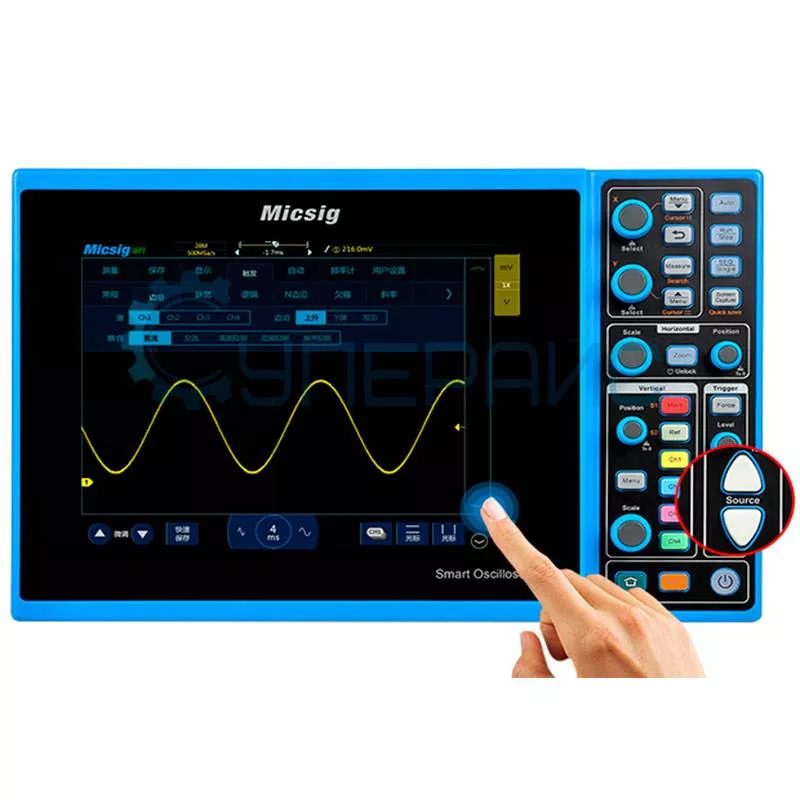

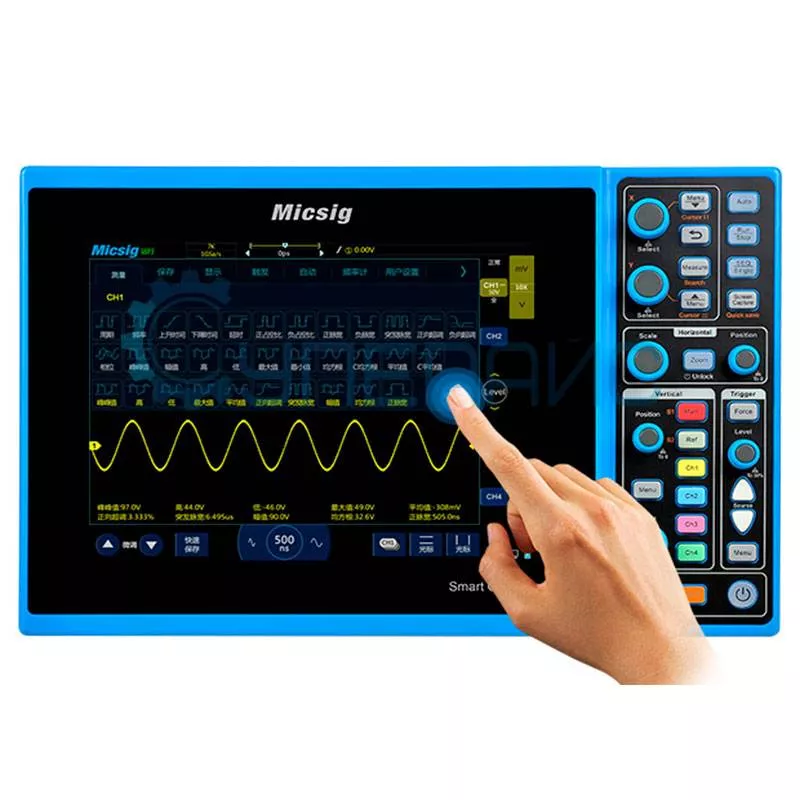

| Способ управления устройством | сенсорный экран |
| Интерфейс передачи данных | USB Host, USB Device, LAN, Wi-Fi |
| Встроенная память | 8 ГБ |

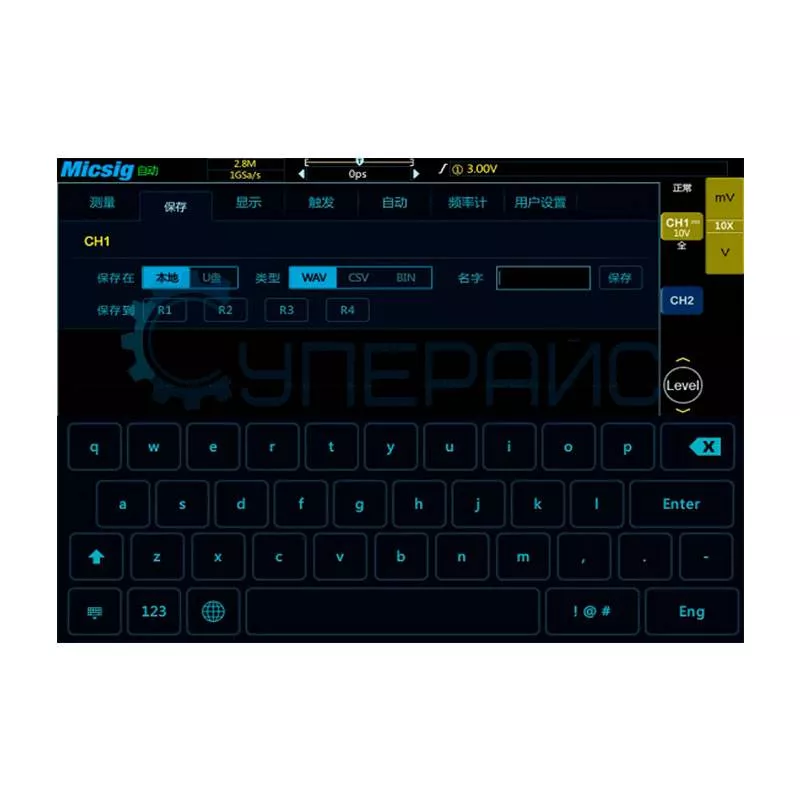

| Программные возможности | возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана, возможность произвести моментальный снимок экрана |
| Рабочая среда | температура: 0℃ - 45℃ |
| 5% - 85% | |
| Температура хранения | температура: -40℃ - 60℃ |
| влажность: 5% - 90 % | |
| Рабочая высота | 0 - 3000 м |
| Габариты | 280 мм х 180 мм х 50 мм |
| Вес | 3000 г |

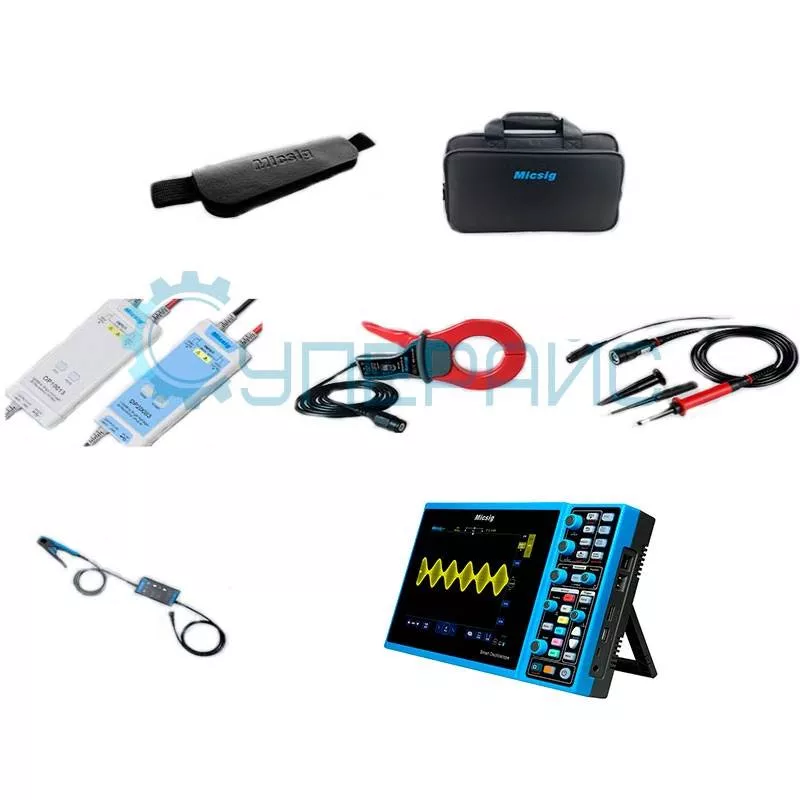

| Комплектация | осциллограф Micsig STO1104C - 1 шт |
|
|
осциллографический пробник - 4 шт адаптер питания - 1 шт цветные кольца для щупа с разъемом BNC - 5 шт ремень для переноски - 1 шт защитная пленка на экран - 1 шт |
Внимание! Для подключения опции декодирования протоколов (CAN, LIN, SPI, I2C, UART), сообщите менеджеру о дополнительном приобретении пароля при подтверждении заказа. Стоимость опции - 3000 рублей.
Обзорная таблица
| Модель |
STO1102C |
STO1102C Plus | STO1152C | STO1152C Plus | STO1104C | STO1104C Plus | ||||
| Количество каналов | 2 | 4 | ||||||||
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | |||||||
| Частота дискретизации | 1 ГВыб/с | |||||||||
| Глубина памяти | 28 Мб | |||||||||
| Время нарастания сигнала | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 3,5 нс | |||||||
| Скорость захвата осциллограмм | 80000 осц/сек | |||||||||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||||||
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |||||||||
| Встроенная память | 8 ГБ | |||||||||
| Режимы триггера |
Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge |
|||||||||
| Интерфейсы передачи данных | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | ||||
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | ||||
| Питание | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | ||||
| Дисплей |
диагональ 8 цветной ЖК 800 × 600 пикселей |
|||||||||
Документация и ПО Micsig STO1104C
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации планшетного осциллографа Micsig STO1104C серии STO1000C
Язык:
Китайский
Размер и тип:
4.79 МБ,
PDF
Технические характеристики для планшетного осциллографа Micsig STO1104C серии STO1000C
Язык:
Английский
Размер и тип:
1.11 МБ,
PDF
Программа-конвертер файла формата BIN в CSV для планшетного осциллографа Micsig STO1104C
Язык:
Английский
Размер и тип:
2.37 МБ,
ZIP
ZIP
Исходный код функции чтения бинарных файлов на языке MATLAB для осциллографа Micsig STO1104C
Язык:
Английский
Размер и тип:
639 байт,
ZIP
ZIP
Мобильное приложение McCormick Android для планшетного осциллографа Micsig STO1104C
Язык:
Английский
Размер и тип:
1.1 МБ,
RAR
RAR
Показать больше
