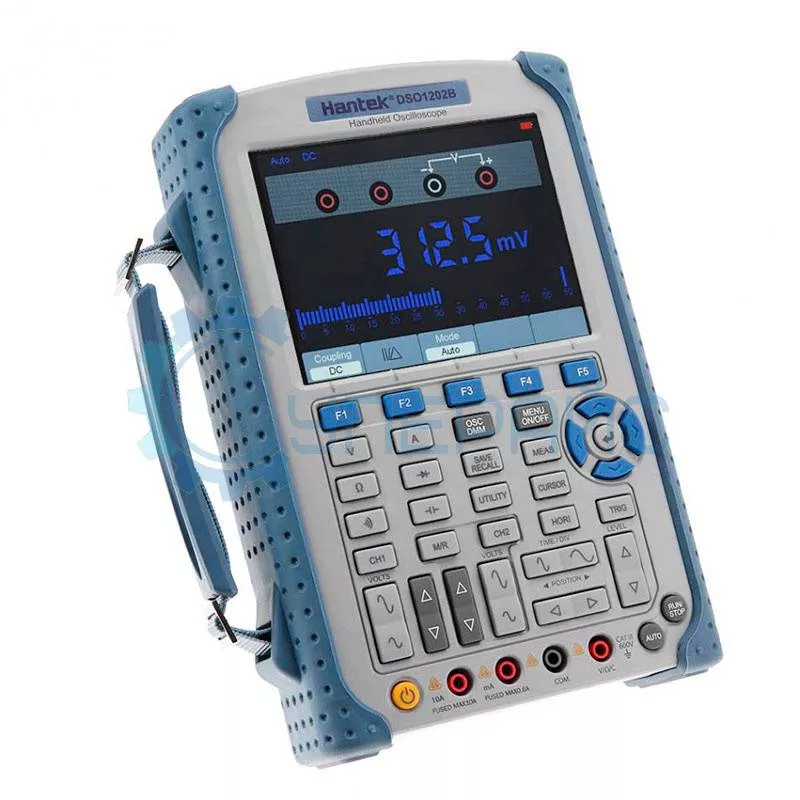

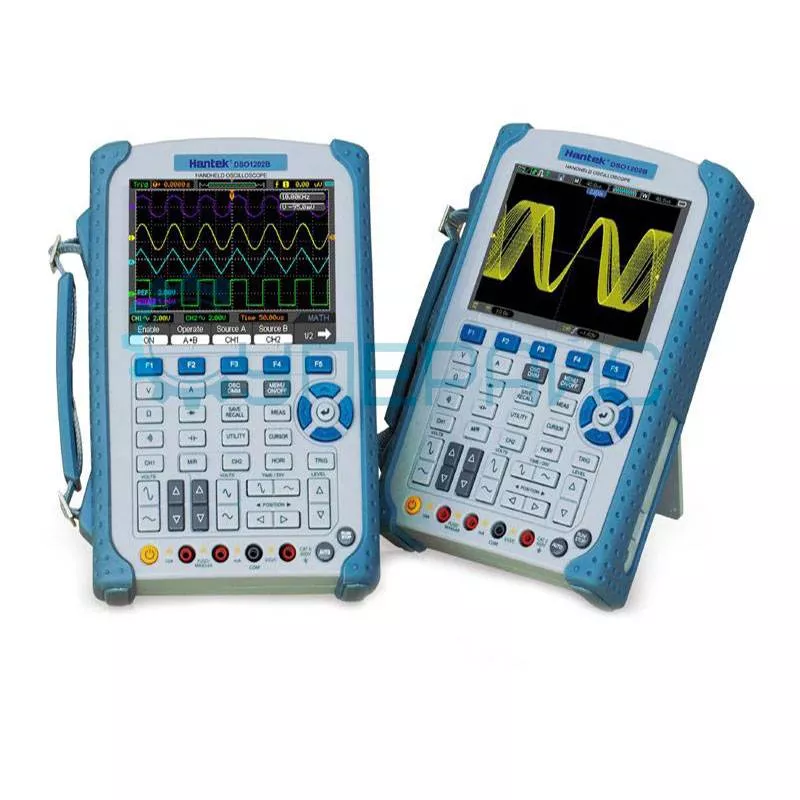

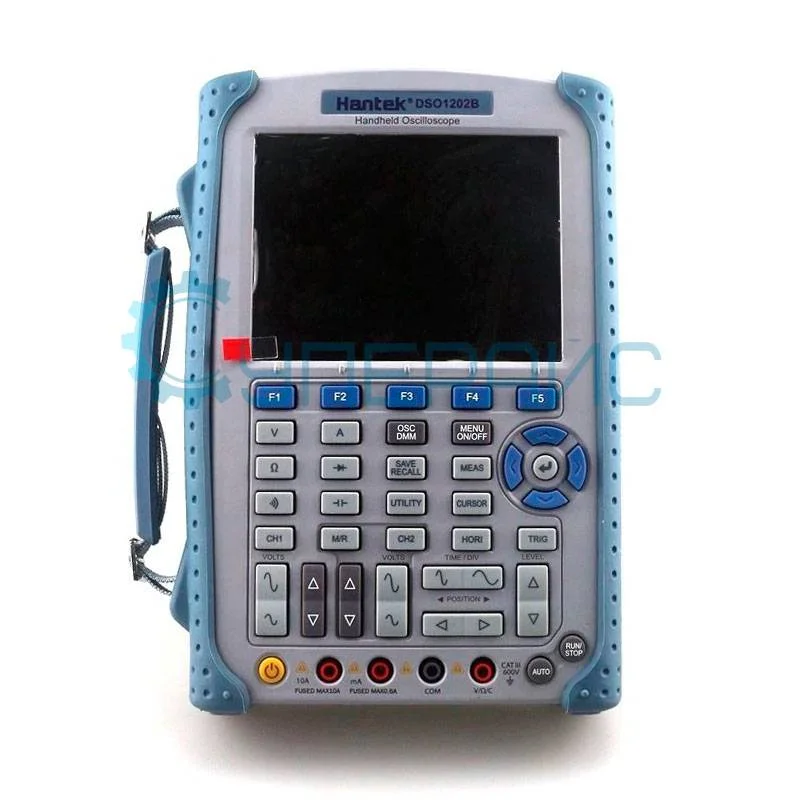

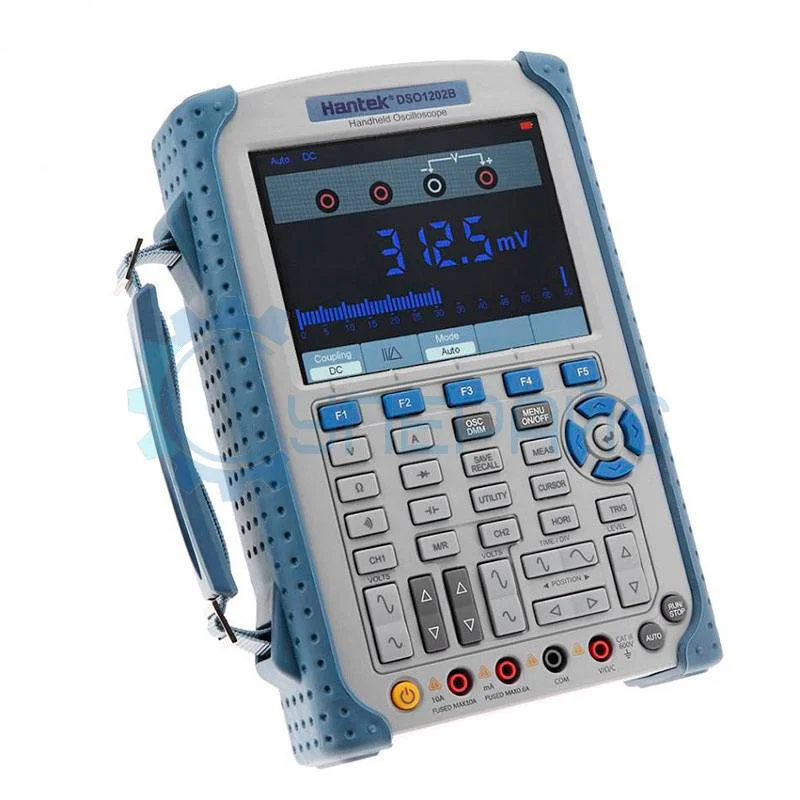

Портативный осциллограф Hantek DSO1202B
58 579 ₽
58 579 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4804
Модель (серия)
DSO1202B
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO1202B
Общие данные
Артикул (код товара)
4804
Производитель (бренд)
Модель (серия)
DSO1202B
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор спектра сигнала с помощью БПФ
Самописец
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание Hantek DSO1202B
ВНИМАНИЕ! Производство портативного осциллографа Hantek DSO1202B ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Планшетный цифровой осциллограф Micsig STO1102C Plus
Технические характеристики Hantek DSO1202B
| Серия | DSO1000B |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 300 Vrms (10X) |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
1 Мб в одноканальном режима 512 Кб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 40 с / дел, 2, 4, 8 шаг |
| Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
| Вертикальная система | |
| Вертикальное разрешение | 8 - битное разрешение, одновременная выборка для каждого канала |
| Вертикальная развёртка | 2 мВ / дел - 5 В / дел на входе BNC |
| Время нарастания | <1.8 нс |
| Режимы захвата | реального времени, детектор пика, усреднение |
| Диапазон вертикального смещения |
2 мВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел, ± 50 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 5 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), наклон, овертайм, частота |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 8 деления от центра экрана |
| Чувствительность триггера | CH1: 1,5 дел 10 МГц-100 МГц |
| CH2: 2 дел 100 МГц и выше | |
| Точность уровня триггера | CH1, CH2: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, =, ≠ |
| отрицательная полярность импульса >, <, =, ≠ | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1, CH2 |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, =, ≠ |
| отрицательный наклон >, <, =, ≠ | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по истечению времени | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по частоте | |
| Разрешение считывания | 6 цифр |
| Точность | ± 30 ppm |
| Диапазон частот | переменный ток, от 4Гц номинальной полосы пропускания |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
| Автоматическое измерение | Частота, Период, Среднее, Пиковое значение, Среднеквадратичное значение цикла, Минимум, Максимум, Время нарастания, Время спада, Положительный импульс, Отрицательный импульс, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, RMS, FOVShoot, RPREShoot, Burst Width, FRF, FFR, LRR, LRF, LFR, LFF |
| Мультиметр | |
| Максимальное разрешение | 6000 отсчетов |
| Максимальное напряжение | 600 VAC, 800VDC |
| Максимальный ток | 10 A |
| Входной импеданс | 10 МОм |
| Общие характеристики | |
| Тип дисплея | 5.6 дюймов TFT ЖК - экран, 640 * 480 точек |
| Питание | 100-240 В, 50-60 Гц, < 30 Вт |
| Рабочая температура | от 0 °С до 50 °С |
| Рабочая влажность | до 90% RH |
| Рабочая высота | рабочая до 3000 м |
| хранения до 10000 м | |
| Габариты | 245 мм х 163 мм х 52 мм |
| Вес | 2,8 кг |

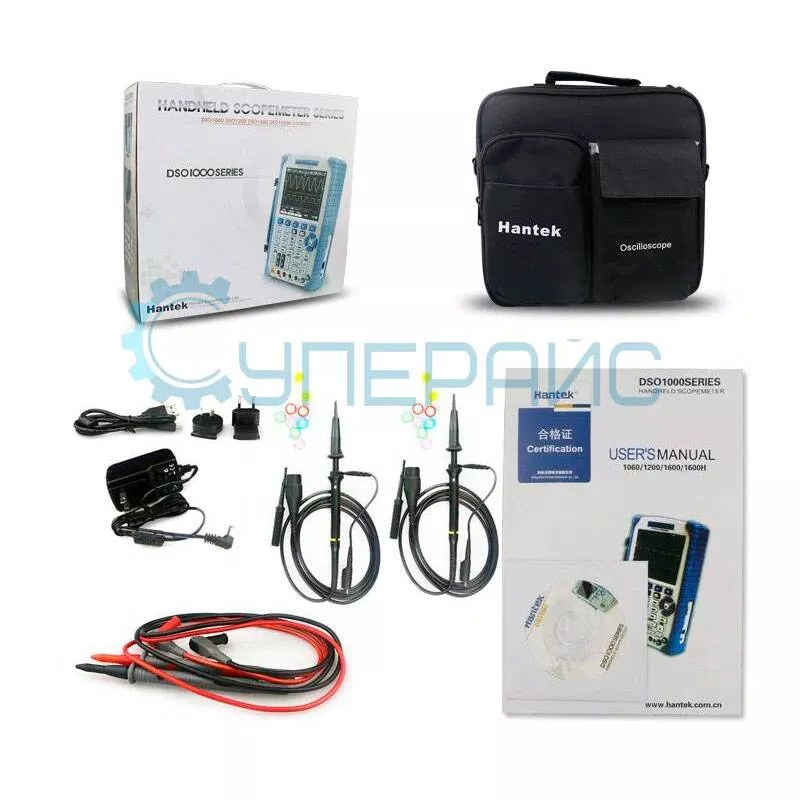

| Комплектация | портативный осциллограф Hantek DSO1202B - 1 шт |
|
щупы для осциллографа - 2 шт щупы для ЦММ - 2 шт блок питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт сумка - 1 шт |
|
Документация и ПО Hantek DSO1202B
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации цифровых портативных осциллографов Hantek серии DSO1000B
Язык:
Русский
Размер и тип:
619 КБ,
PDF
Инструкция по эксплуатации портативных осциллографов Hantek DSO1202B серии DSO1000B
Язык:
Английский
Размер и тип:
1.11 МБ,
PDF
Прошивка для портативных осциллографов Hantek DSO1202B
Язык:
Английский
Размер и тип:
3.27 МБ,
ZIP
ZIP
Программное обеспечение для портативных осциллографов Hantek серии DSO1000B
Язык:
Английский
Размер и тип:
10.7 МБ,
ZIP
ZIP
Драйвер для портативных осциллографов Hantek серии DSO1000B
Язык:
Английский
Размер и тип:
62.3 КБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Hantek DSO1202B
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18813
Модель (серия):
TO1152D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
19589
Модель (серия):
DSO152
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Частота дискретизации на канал, МВыб/с:
2,5
3 330 руб.
-20%
2 664 руб.
Добавить в избранное
Артикул (код товара):
16351
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
15645
Модель (серия):
DSO150
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40540
Модель (серия):
SH-8X
Производитель:
Lianyi
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-100
Макс. измеряемая температура, °C:
1370°С
Добавить в избранное
Артикул (код товара):
44515
Модель (серия):
DPR400 24
Производитель:
Duopurui
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38096
Модель (серия):
385B+
Производитель:
OLK
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
готовое собранное устройство
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
75
Макс. температура нагрева, °C:
480
Добавить в избранное
Артикул (код товара):
43033
Модель (серия):
IT4008
Производитель:
IVTTCR
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-270
Макс. измеряемая температура, °C:
1820°C
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
38822
Модель (серия):
AT4532
Производитель:
Anbai
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Макс. измеряемая температура, °C:
1300°С
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40158
Модель (серия):
HS7-46MR
Производитель:
AMSAMOTION
Страна производства:
Китай
Гарантия, мес.:
12
Тип панели:
Сенсорная
Размер экрана:
7"
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
39305
Модель (серия):
UC2830
Производитель:
UCE
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Спящий режим:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
29089
Модель (серия):
2201
Производитель:
MASTERPROOF
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
34027
Модель (серия):
-
Производитель:
Xiao-r
Страна производства:
Китай
Гарантия, мес.:
3
Модель мини компьютера:
Raspberry Pi 4B (4 ГБ памяти)
Конфигурация:
Собранный
Камера:
Есть
Роботы на базе:
Raspberry Pi
Добавить в избранное
Артикул (код товара):
21596
Модель (серия):
YPS-610
Производитель:
Meiride
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
газовый
Регулировка температуры:
Да
Возм. смены жала:
да
Макс. температура нагрева, °C:
400
Конструкция рукоятки:
прямая
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25805
Модель (серия):
SINIT-TTL
Производитель:
WitMotion
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40152
Модель (серия):
HS7A-32MR
Производитель:
AMSAMOTION
Страна производства:
Китай
Гарантия, мес.:
12
Тип панели:
Сенсорная
Размер экрана:
7"
Добавить в избранное
Артикул (код товара):
157
Модель (серия):
GM1350
Производитель:
Benetech
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
- 18
Макс. измеряемая температура, °C:
1350°С
Время отклика, с:
0,5
Оптическое разрешение:
50:1
Сохранение результатов тестирования:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24485
Модель (серия):
XDS3104A
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤3,5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20923
Модель (серия):
HO102S
Производитель:
HANMATEK
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Артикул (код товара):
13495
Модель (серия):
T12-952
Производитель:
QUICKO
Страна производства:
Китай
Гарантия, мес.:
12
Кол-во каналов:
1
Конструктивное исполнение:
набор для сборки
Метод нагрева:
традиционная станция с нагревом жала с помощью накальной спирали или керамического нагревателя
Общая мощность, Вт:
108
Макс. температура нагрева, °C:
480
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4804

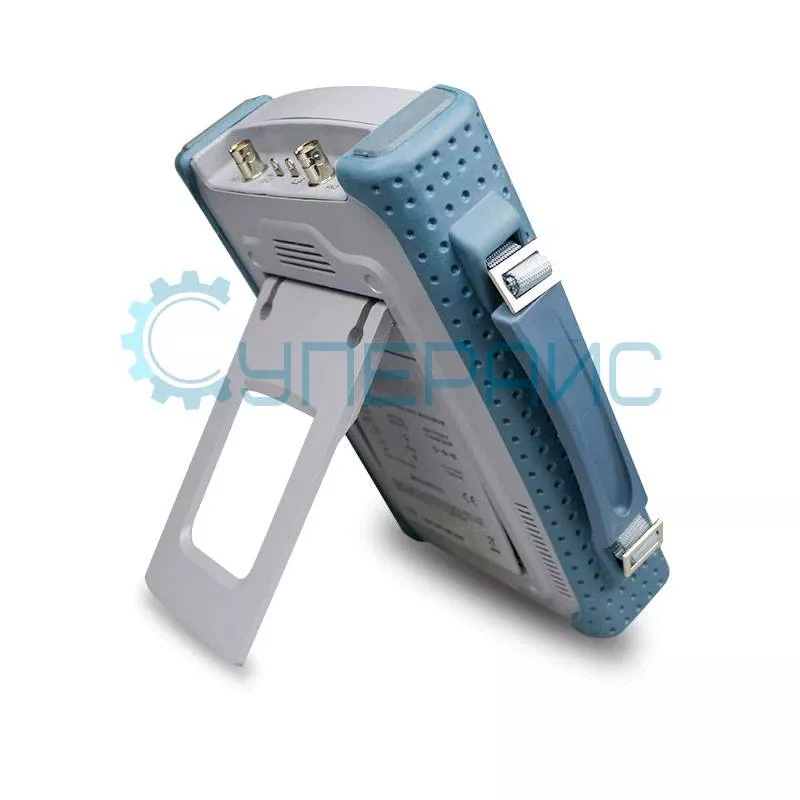

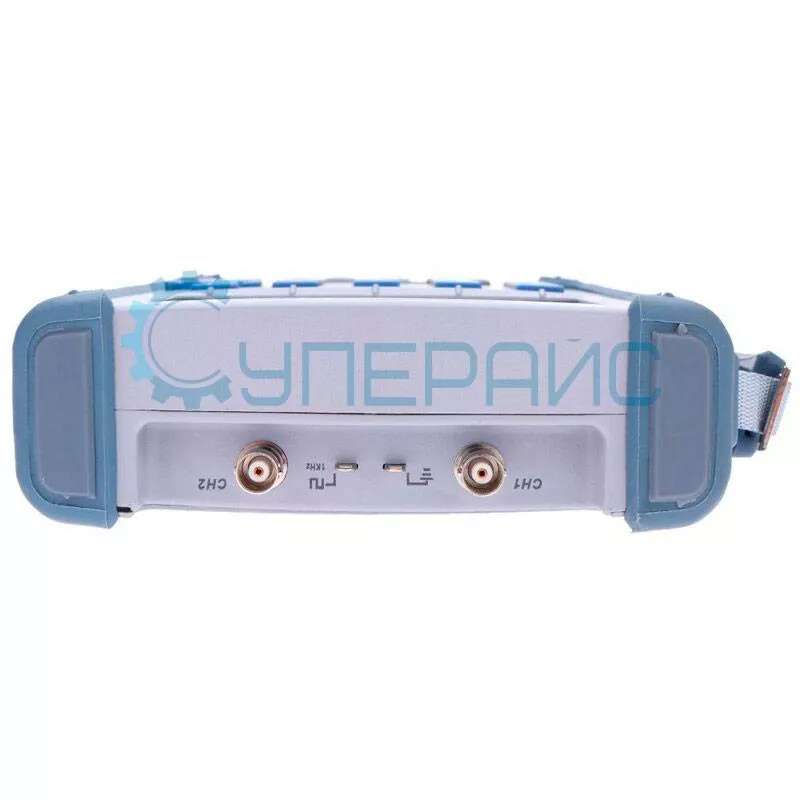

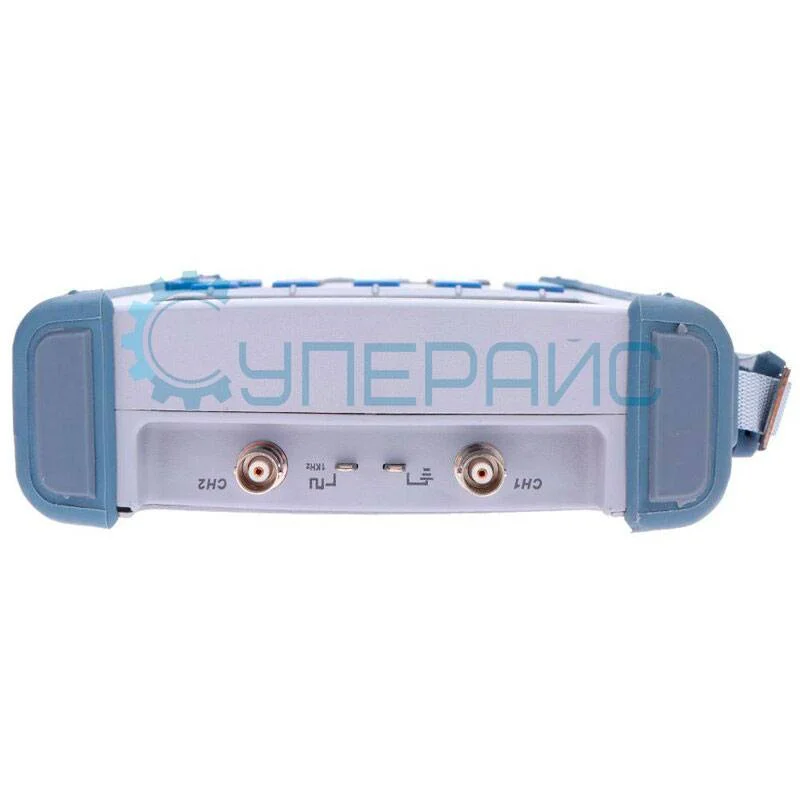

Модель (серия):
DSO1202B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
425
Модель (серия):
UDB1008S
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
1,44
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Благодарственные письма
