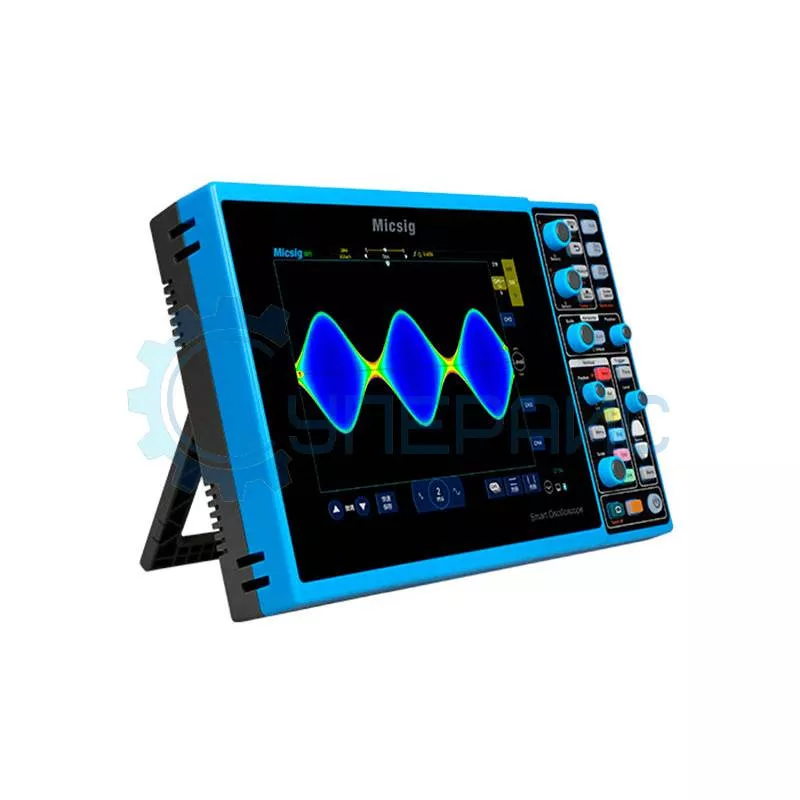

Планшетный цифровой осциллограф Micsig STO1102C Plus
90 710 ₽
90 710 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
4954
Модель (серия)
STO1102C Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig STO1102C Plus
Общие данные
Артикул (код товара)
4954
Производитель (бренд)
Модель (серия)
STO1102C Plus
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
HDMI
Wi-Fi
LAN
HDMI
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Описание Micsig STO1102C Plus
ВНИМАНИЕ! Производство планшетного цифрового осциллографа Micsig STO1102C Plus ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Планшетный цифровой осциллограф Micsig STO1102C Plus
Технические характеристики Micsig STO1102C Plus
| Серия | STO1000C |
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта импульса | ≤ 3.5 нс |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с |
| Максимальная глубина записи | 28 Мб |
| Максимальная скорость захвата формы волны | 80000 сиг/сек |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 20 ppm |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц |
| Развязка входа | DC, AC, GND |

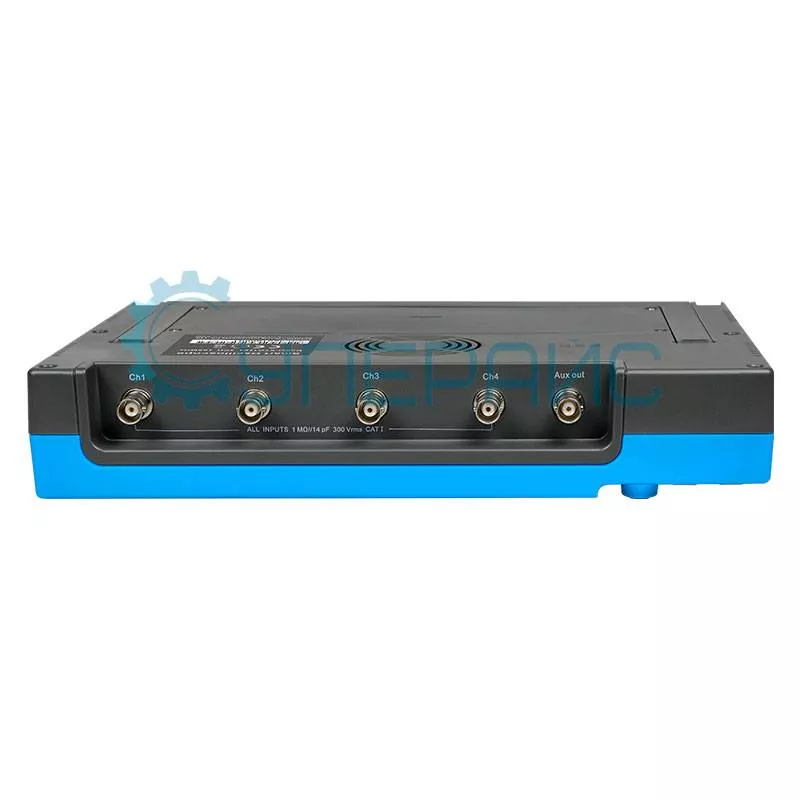

| Входной импеданс | 1 МОм ± 1% параллельно с 14,5 пФ ± 3 пФ |
| Вертикальное разрешение | 8 бит |
| Точность усиления постоянного тока | < ± 2% (1 МОм) |
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел (1 МОм) |
| Диапазон смещения | ± 6 дел |
| Максимальное входное напряжение | CAT I 300 V (1 МОм) |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Триггерная связь | DC, AC, HF фильтр (> 50 кГц), LF фильтр (< 50 кГц), подавление шума |
| Диапазон задержки запуска | 200 нс - 10 с |
| Запуск по фронту | |
| Тип фронта | запуск по нарастающему / ниспадающему фронту |
| Связи | DC, AC, HF фильтр, LF фильтр и подавление шума |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с |
| отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с | |
| Запуск по видео сигналу | |
| Условие запуска | запуск по всем или отдельным строкам, чётным / нечётным или всем полям |
| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P |
| Запуск по истечении времени | |
| Условие запуска | запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени |
| Запуск по наклону | |
| Условие запуска | запуск по положительному / отрицательному наклону |
| Запуск по ранту | |
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой |
| Запуск по N-му фронту | |
| Условие запуска | запуск по N-му фронту импульсного пакета, который появляется после заданной паузы, максимальный номер фронта: 65536. |
| Система измерения | |

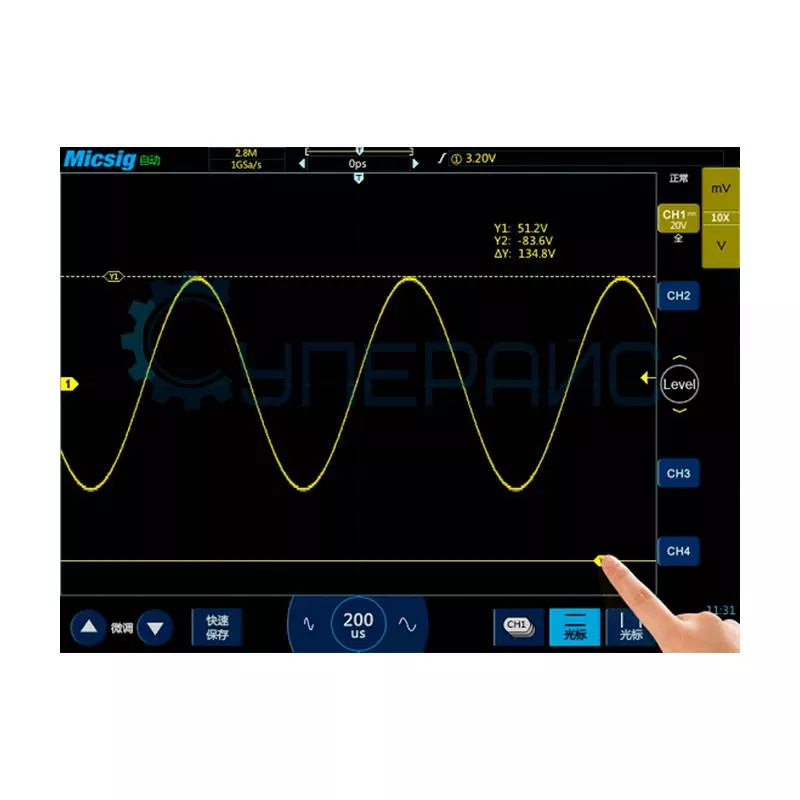

| Виды курсорных измерений | вертикальный, горизонтальный, пересекающая линия |

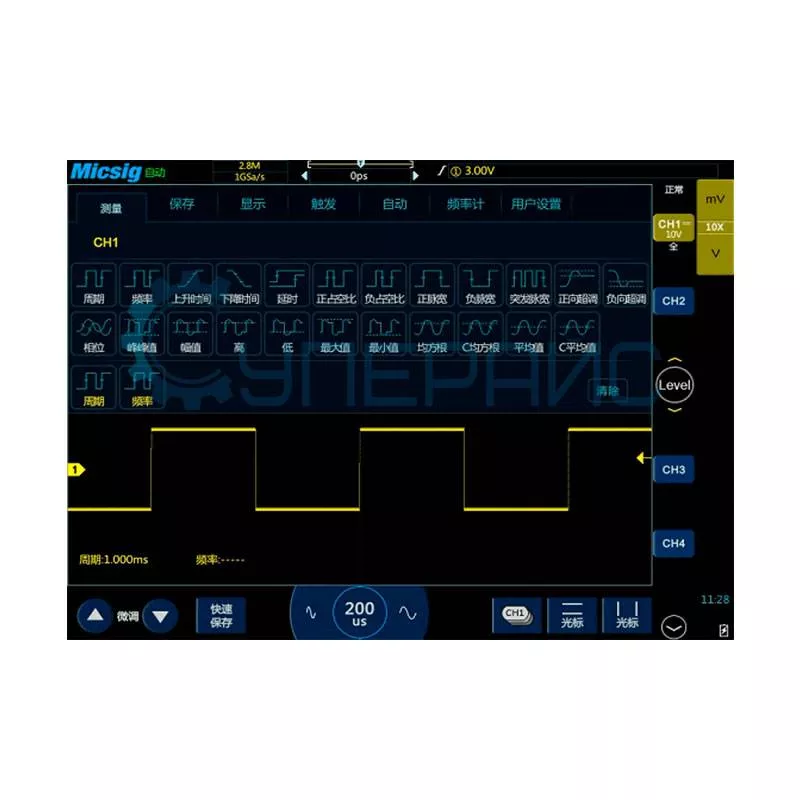

| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Математические функции | сложение, вычитание, умножение, деление |
| Источник питания | |
| Напряжение источника питания | 100-240 В AC, 50/60 Гц |
| Потребляемая мощность | < 60 Вт |
| Max напряжение и ток | 12 В DC, 5 А |

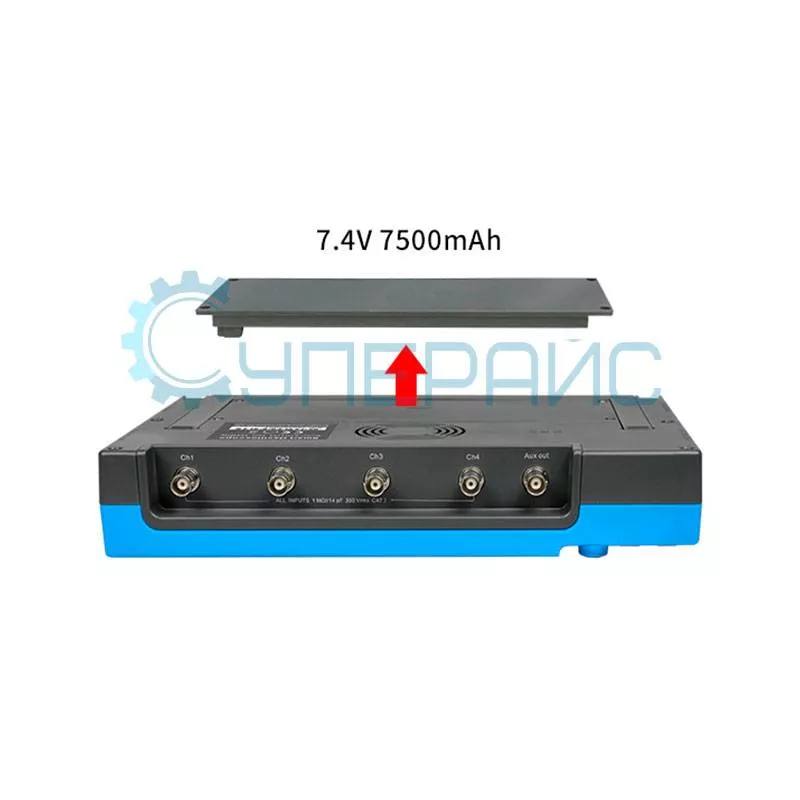

| Батарея | 7.4 В, 7500 мА, аккумуляторная литиевая батарея |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 8 дюймов, 800 x 600 точек |

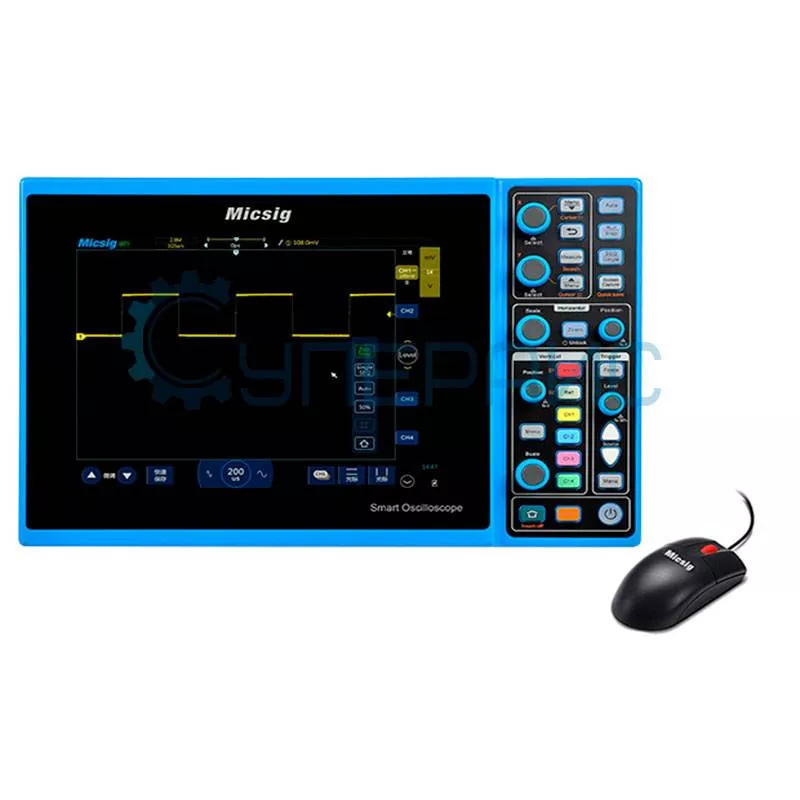

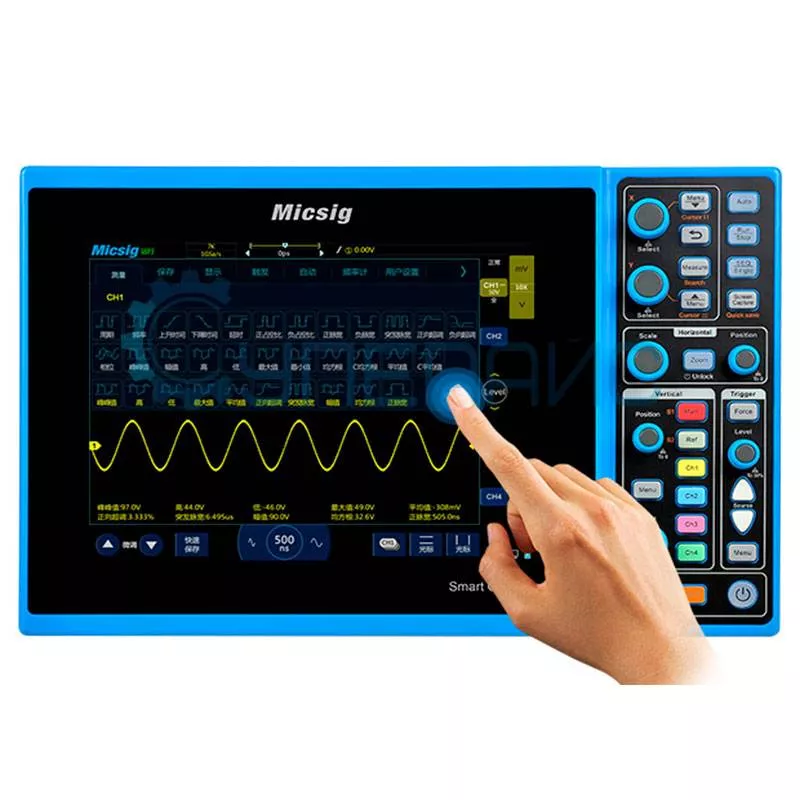

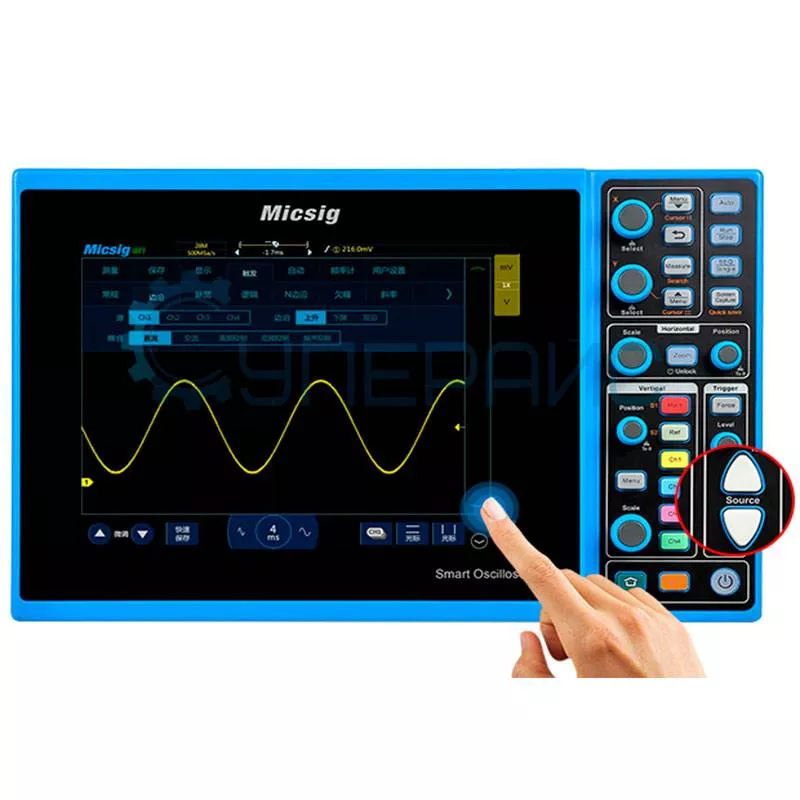

| Способ управления устройством | сенсорный экран, мышь |
| Интерфейс передачи данных | USB Host, USB Device, LAN, Wi-Fi, HDMI |
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART |
| Встроенная память | 8 ГБ |
| Программные возможности | возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана, возможность произвести моментальный снимок экрана |
| Рабочая среда |
температура: 0℃ - 45℃
|
| 5% - 85% | |
| Температура хранения | температура: -40℃ - 60℃ |
| влажность: 5% - 90 % | |
| Рабочая высота | 0 - 3000 м |
| Габариты | 280 мм х 180 мм х 50 мм |
| Вес | 3200 г |
| Комплектация | осциллограф Micsig STO1102C Plus - 1 шт |
|
аккумуляторная батарея - 1 шт осциллографический пробник - 2 шт адаптер питания - 1 шт цветные кольца для щупа с разъемом BNC - 3 шт ремень для переноски - 1 шт защитная пленка на экран - 1 шт |
|
Обзорная таблица
| Модель |
STO1102C |
STO1102C Plus | STO1152C | STO1152C Plus | STO1104C | STO1104C Plus | ||||
| Количество каналов | 2 | 4 | ||||||||
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | |||||||
| Частота дискретизации | 1 ГВыб/с | |||||||||
| Глубина памяти | 28 Мб | |||||||||
| Время нарастания сигнала | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 3,5 нс | |||||||
| Скорость захвата осциллограмм | 80000 осц/сек | |||||||||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||||||
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |||||||||
| Встроенная память | 8 ГБ | |||||||||
| Режимы триггера |
Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge |
|||||||||
| Интерфейсы передачи данных | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | ||||
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | ||||
| Питание | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | ||||
| Дисплей |
диагональ 8 цветной ЖК 800 × 600 пикселей |
|||||||||
Документация и ПО Micsig STO1102C Plus
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации планшетного осциллографа Micsig STO1102C серии STO1000C
Язык:
Китайский
Размер и тип:
4.79 МБ,
PDF
Технические характеристики для планшетного осциллографа Micsig STO1102C серии STO1000C
Язык:
Английский
Размер и тип:
1.11 МБ,
PDF
Мобильное приложение McCormick Android для планшетного осциллографа Micsig STO1102C
Язык:
Английский
Размер и тип:
1.1 МБ,
RAR
RAR
Исходный код функции чтения бинарных файлов на языке MATLAB для осциллографа Micsig STO1102C
Язык:
Английский
Размер и тип:
639 байт,
ZIP
ZIP
Программа-конвертер файла формата BIN в CSV для планшетного осциллографа Micsig STO1102C
Язык:
Английский
Размер и тип:
2.37 МБ,
ZIP
ZIP
Показать больше
Показать меньше
