Осциллограф портативный PINTECH THS6070
45 109 ₽
45 109 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
17122
Модель (серия)
THS6070
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики PINTECH THS6070
Общие данные
Артикул (код товара)
17122
Производитель (бренд)
Модель (серия)
THS6070
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Частотомер
Анализатор протоколов
Декодирование сигналов шин
RS232
I²C
SPI
CAN
I²C
SPI
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
Wi-Fi
AUX (TrigOut/PassFail)
LAN
Wi-Fi
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание PINTECH THS6070
Технические характеристики PINTECH THS6070
| Количество каналов | 4 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 1 ГВыб/с |
| Глубина записи | 40 Мб |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Максимальное входное напряжение | ≤ 300 Vrms, 1 МОм |
| Установка коэффициента затухания датчика | 0,001X - 1000X (шаг 1, 2, 5) |
| Скорость захвата осциллограмм | ≤ 45 000 осц./с |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 1000 с / дел (с шагом 1, 2, 5) |
| Погрешность временной базы | ± 2,5 ppm |
| Вертикальная система | |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел |
| Вертикальное разрешение | 8 бит |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Режим триггера | по фронту, видео, пульсу, склону, рунту, тайм-ауту, краю, логике, I2C, SPI, UART(RS232), CAN |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
| Система измерения | |
| Математические операции | +, -, ×, ÷, БПФ, цифровой фильтр |
| Хранение кол-ва сигналов | 100 |
| Частотомер | есть, встроенный |
| Общие характеристики | |
| Дисплей | цветной LCD дисплей, 8 дюймов |
| Разрешение дисплея | 800 x 600, сенсорный дисплей |
| Декодирование шины | I2C, SPI, RS232, CAN |

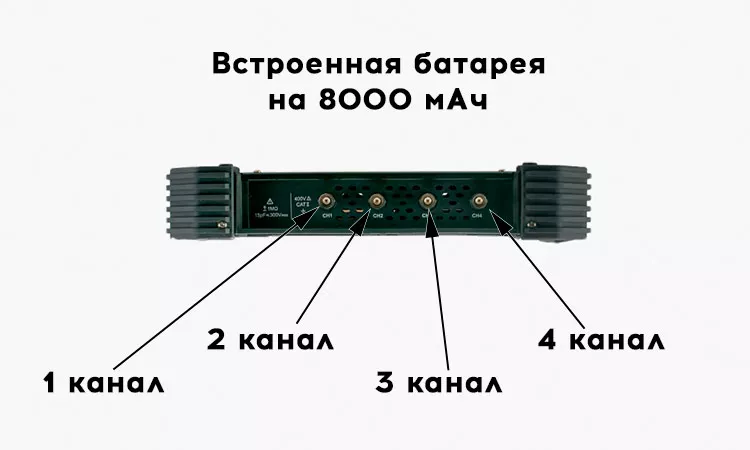

| Питание | встроенная батарея 7,4 В, 8000 мАч |
| Время работы без зарядки | ≈ 5 часов |
| Интерфейс | USB, Pass/Fail, LAN, WIFI |
| Габариты | 270 мм х 191 мм х 48 мм |
| Вес | 1700 г |
| Комплектация | осциллограф портативный PINTECH THS6070 - 1 шт |

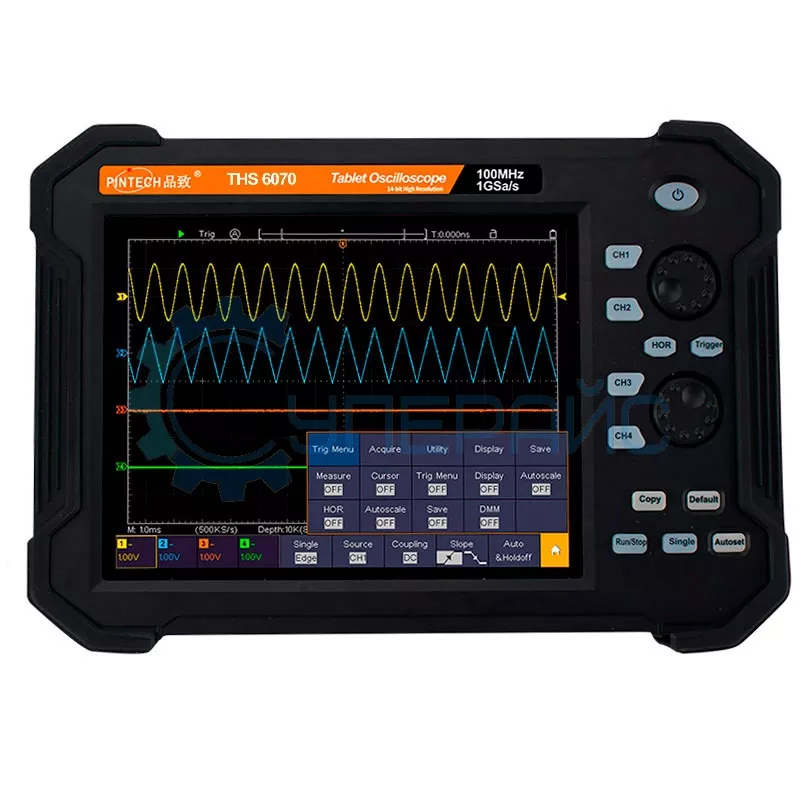

Планшетный осциллограф PINTECH THS6070
Модель из серии THS6000, имеет пропускную способность 70 МГц, из-за этого и получила серийный номер 6070. Помимо полосы пропускания осциллограф имеет четыре канала для измерений, частоту дискретизации 1 000 Мвыб/с и глубиной записи 40 Мб. Прибор может использоваться для:
- измерения простых сигналов;
- измерения коэффициентов усиления усилителя в цепи;
- захвата одного сигнала;
- анализа деталей сигнала;
- анализа формы сигнала;
- анализа выходного видеосигнала.
Все показания и действия выполняются на сенсорном LCD дисплее, диагональю 8 дюймов с разрешением 800 на 600 пикселей. Во время активной работы звучит низкий фоновый шум. Подключиться к осциллографу можно посредствам интерфейсов – USB, LAN, Wi-Fi. Поддерживает язык программирования приборов SCPI и среду разработки LabVIEW.
Документация и ПО PINTECH THS6070
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации осциллографа PINTECH THS6070
Язык:
Русский
Размер и тип:
1,90 МБ,
PDF
