Универсальный осциллограф OWON TAO3074
43 669 ₽
43 669 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
20801
Модель (серия)
TAO3074
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Официальный дистрибьютор OWON в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON TAO3074
Общие данные
Артикул (код товара)
20801
Производитель (бренд)
Модель (серия)
TAO3074
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с

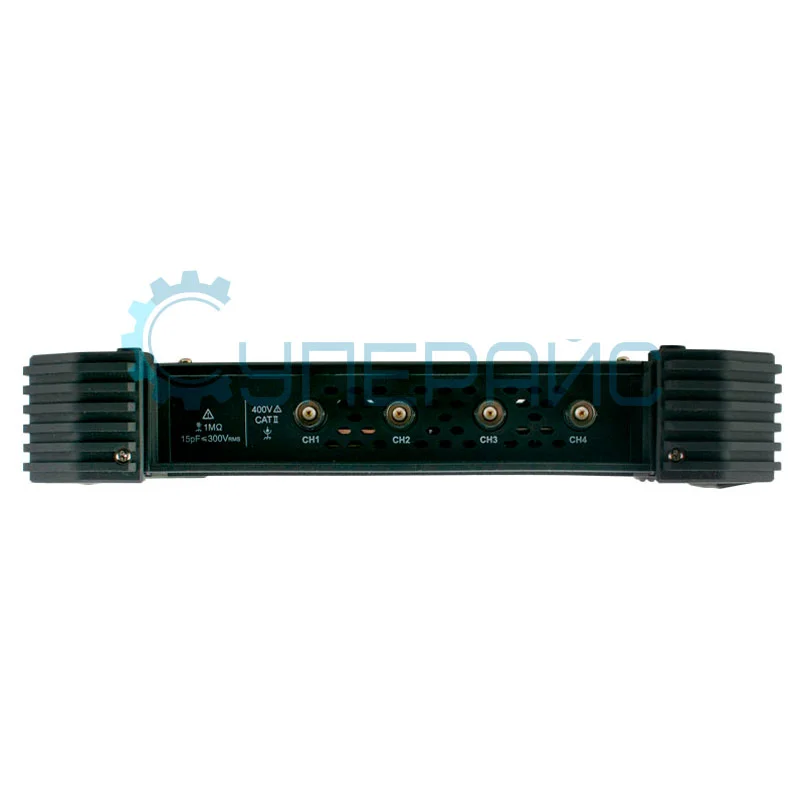

Максимальное входное напряжение
1 МОм ≤ 300 Vrms;
Время нарастания, нс
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОм ± 2%
Входная ёмкость
15 pF ± 5n pF
Коэффициенты пробников
0.001X - 1000X, шаг 1 - 2 - 5
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
1 мВ / дел - 10 В / дел
Точность усиления постоянного тока
±3 %
Система синхронизации
Базовые типы триггера
Edge, Pulse, Slope, Runt, Timeout
Расширенные типы триггера
Video, Nth Edge, Logic, Windows
Протокольный триггер
I2C, SPI, RS232
Горизонтальная система
Горизонтальная развёртка
2 нс / дел - 1000 с / дел, шаг 1 - 2 - 5
Система измерения
Автоматические измерения
Vpp, Vavg, Vrms, частота, период, неделя RMS, курсор RMS, Vmax, Vmin, Vtop, Vbase, Vamp, перерегулирование, фаза A→B ↑, фаза A→B↓, предварительная съемка, время нарастания, время спада, +ширина , -ширина, +нагрузка, -нагрузка, рабочий цикл, задержка A→B ↑, задержка A→B↓, +счетчик импульсов, -счетчик импульсов, счет нарастающих фронтов, счетчик спадающих фронтов, площадь, площадь цикла
Математические операции
＋, －, ×, ÷,FFT, FFTrms, интеграл, дифференциал, корень, определяемая пользователем функция, цифровой фильтр
Частотомер
есть
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Частотомер
Анализатор протоколов
Анализатор протоколов
Декодирование сигналов шин
Нет
Общие характеристики

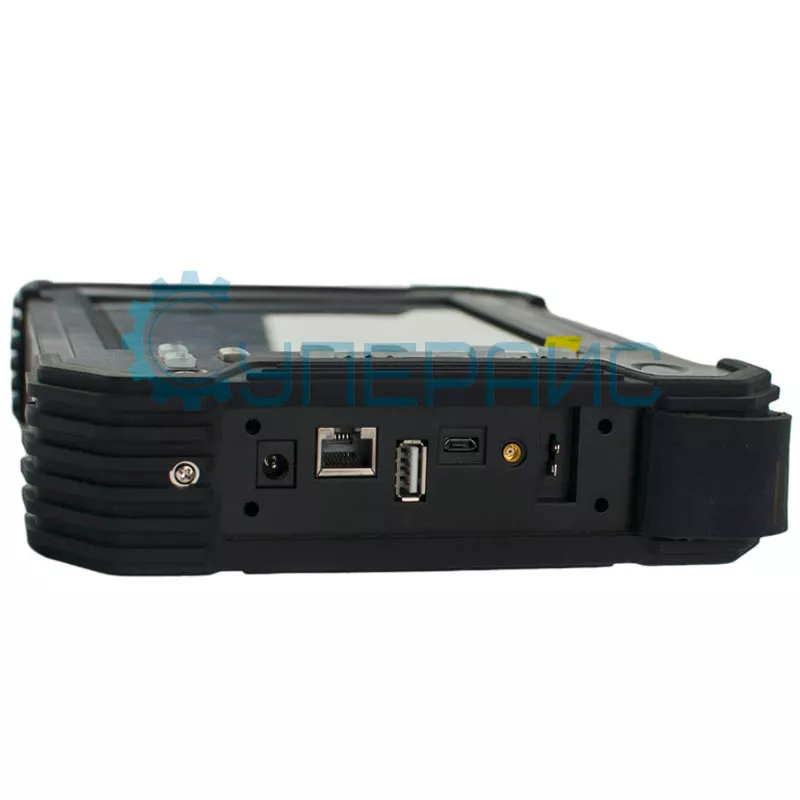

ИПД (Interfaces / Inputs and Outputs)
USB
LAN
Wi-Fi
PictBridge
LAN
Wi-Fi
PictBridge
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Габариты и вес
Габариты упаковки
350 x 250 x 112 мм
Вес нетто, кг
1,7
Вес брутто, кг
3,63
Комплектация
Комплектация
кабель питания - 1 шт
адаптер - 1 шт
зонд - 4 шт
Micro USB кабель - 1 шт
BNC - SAM - 1 шт
инструменты для регулировки датчика - 1 шт
держатель - 1 шт
инструкция - 1 шт
адаптер - 1 шт
зонд - 4 шт
Micro USB кабель - 1 шт
BNC - SAM - 1 шт
инструменты для регулировки датчика - 1 шт
держатель - 1 шт
инструкция - 1 шт
Описание OWON TAO3074
Обзорная таблица осциллографов OWON TAO серии
| Характеристики | TAO3072 | TAO3072A | TAO3074 | TAO3074A | TAO3102 | TAO3102A | TAO3104 | TAO3104A |
| Количество каналов | 2 | 2 | 4 | 4 | 2 | 2 | 4 | 4 |
| Полоса пропускания | 70 МГц | 70 МГц | 70 МГц | 70 МГц | 100 МГц | 100 МГц | 100 МГц | 100 МГц |
| Частота дискретизации | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Мвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Гвыб/с | 1 Мвыб/с |
| Вертикальное разрешение | 8 бит | 8/12/14 бит | 8 бит | 8/12/14 бит | 8 бит | 14 бит | 8 бит | 8/12/14 бит |
| Глубина памяти | 40 Мб | |||||||
| Частота обновления сигнала | 45 000 волн/с | |||||||
| Дисплей | 8 дюймов, 800×600 точек | |||||||
| Питание | Li-ion 8000 мАч, 5 часов работы | |||||||

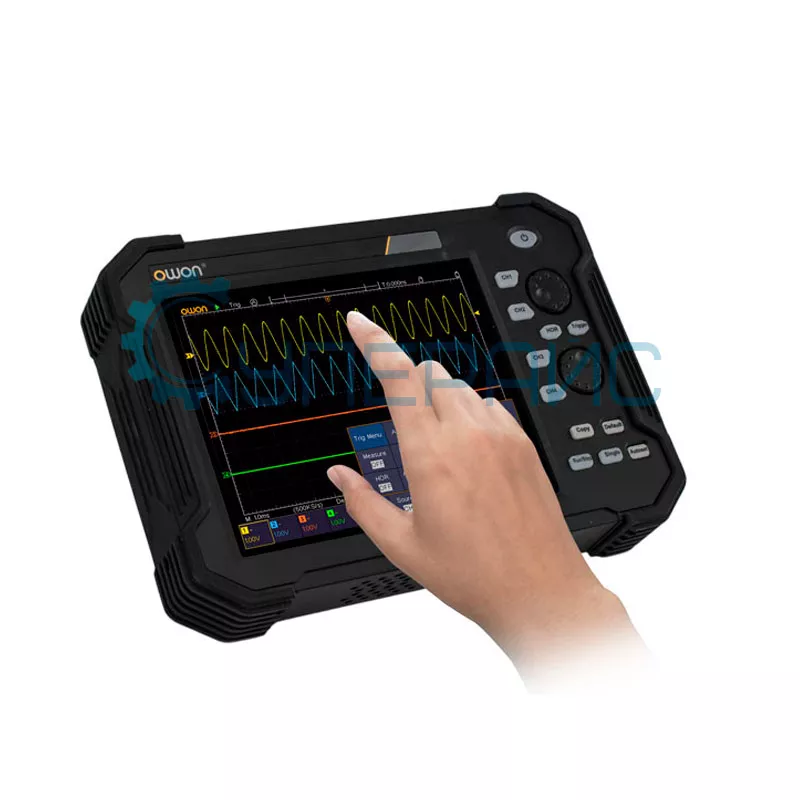

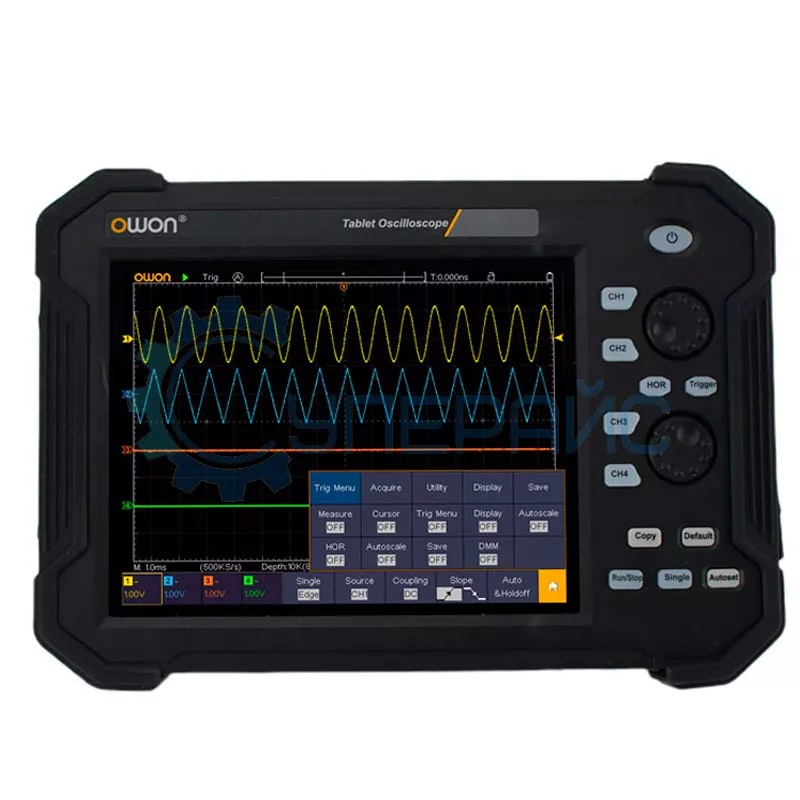

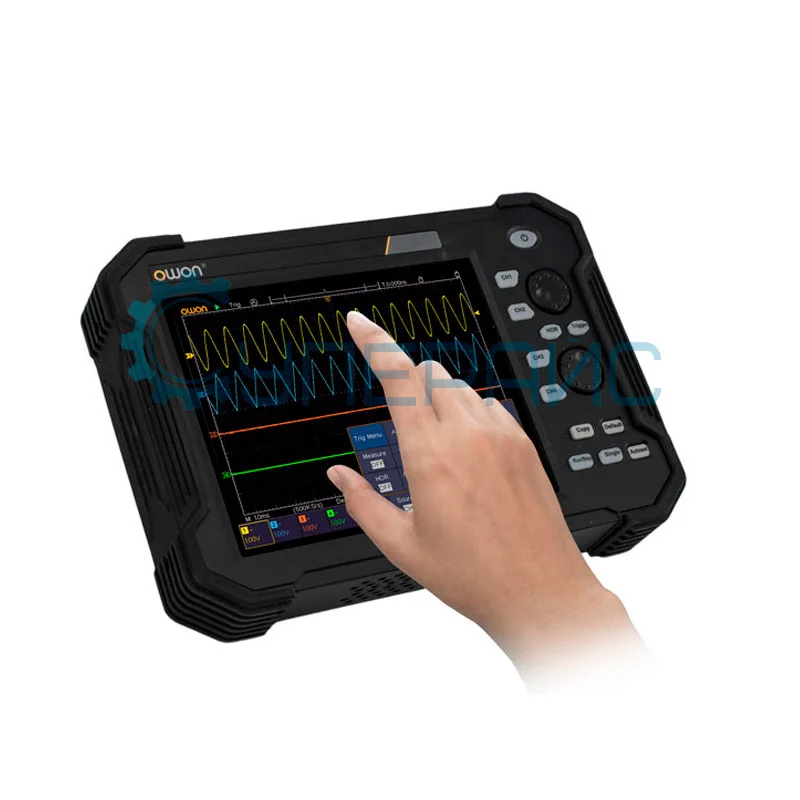

Планшетный осциллограф OWON TAO3074
При тестировании или ремонте электроники точность измерений — ключевой фактор. Именно для таких задач и создан универсальный цифровой планшетный осциллограф OWON TAO3074. Этот прибор с сенсорным экраном спроектирован для получения высокоточных результатов при измерении аналоговых и цифровых сигналов.
Преимущества модели
Осциллограф обладает 8-битной разрядностью, что обеспечивает высокую точность измерений. Используя передовой 8-битный АЦП (аналого-цифровой преобразователь), он предоставляет чёткую и детализированную картину сигнала для подробного анализа.
Преимущества прибора:

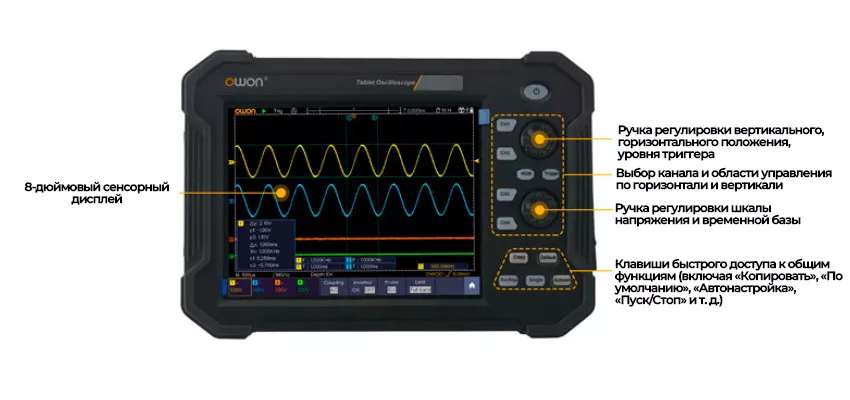

- Оборудованный сенсорным 8-дюймовым экраном, он предоставляет удобный и интуитивно понятный интерфейс для более комфортного управления устройством.
- Быстрое семплирование позволяет получать мгновенные и точные результаты.
- Поддержка интерфейсов USB, LAN, WIFI существенно расширяет функционал устройства.
- Встроенная литиевая АКБ на 8000 мАч обеспечивает до 5 часов непрерывной работы.
TAO3074 — компактный и функциональный инструмент для профессионалов. С его помощью можно проводить точные измерения в различных областях: от электроники до телекоммуникаций. Модель разработана с учётом потребностей инженеров-электронщиков, которые требуют надёжности и точности при каждом измерении.
Документация и ПО OWON TAO3074
Название
Язык
Версия
Размер и тип
Руководство пользователя четырехканальных планшетных осциллографов OWON серии TAO3000
Язык:
Русский
Размер и тип:
1,07 МБ,
pdf
Отзывы OWON TAO3074
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
23 070 руб.
-15%
19 609 руб.
Добавить в избранное
Артикул (код товара):
18779
Модель (серия):
TO1112C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7627
Модель (серия):
DSO1C15
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
НДС 22%
Добавить в избранное
Артикул (код товара):
783
Модель (серия):
DSO138
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18792
Модель (серия):
TO1152C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Вид:
Планшетный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6602
Модель (серия):
2D82 Auto III
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
80
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16992
Модель (серия):
STO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
4487
Модель (серия):
DSO PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
5
Вид:
Карманный
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
26762
Модель (серия):
SK2700PU(VS)
Производитель:
Saike Digital
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Материал оптики:
Оптическое стекло
Диагональ встр. дисплея (размер), дюйм:
Нет
Вывод изображения на ПК:
Нет
Габариты прибора:
основание: 280 x 250 x 25 мм
высота: 390 мм
высота: 390 мм
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
31448
Модель (серия):
KXN-10300D
Производитель:
Zhaoxin
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
3000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
32815
Модель (серия):
-
Производитель:
Syntek
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
83402
Модель (серия):
CMS061
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
12
Измерение постоянного тока:
Да
Измерение переменного тока:
Да
Макс. напряжение (AC):
до 1000 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 600 A
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
26218
Модель (серия):
SK2300P
Производитель:
Saike Digital
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
19
Макс. геометрическое увеличение, крат:
135
Мин. рабочее расстояние, мм:
95
Макс. рабочее расстояние, мм:
100
Добавить в избранное
Артикул (код товара):
23391
Модель (серия):
WF16X
Производитель:
Eakins
Страна производства:
Китай
Гарантия, мес.:
6
Макс. оптическое увел. (коэффициент), крат:
16
Посадочный диаметр, мм:
23,2
Поле зрения, мм:
13
Габариты упаковки:
80 x 40 x 40 мм
Вес брутто, кг:
0.1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
25498
Модель (серия):
X2570TBD
Производитель:
XIN HAO MAI
Страна производства:
Китай
Гарантия, мес.:
12
Регулировка температуры:
Да
Мин. температура нагрева, °C:
0
Макс. температура нагрева, °C:
400
Тип нагревательного элемента:
PTC
Принцип подогрева:
контактный
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8641
Модель (серия):
WG8-36S13R815 (RC8-36S13R815)
Производитель:
RCNUN
Страна производства:
Китай
Гарантия, мес.:
6
Мощность, Вт:
207
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Мин. вход. напряжение, В:
8
Макс. вход. напряжение, В:
36
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
21403
Модель (серия):
HDMI-T2
Производитель:
Saike Digital
Страна производства:
Китай
Гарантия, мес.:
6
Разрешение изображения:
5120 x 3840
Макс. оптическое увел. (коэффициент), крат:
1,5
Мин. оптическое увел. (коэффициент), крат:
1
Мин. геометрическое увеличение, крат:
1
Макс. геометрическое увеличение, крат:
1.5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

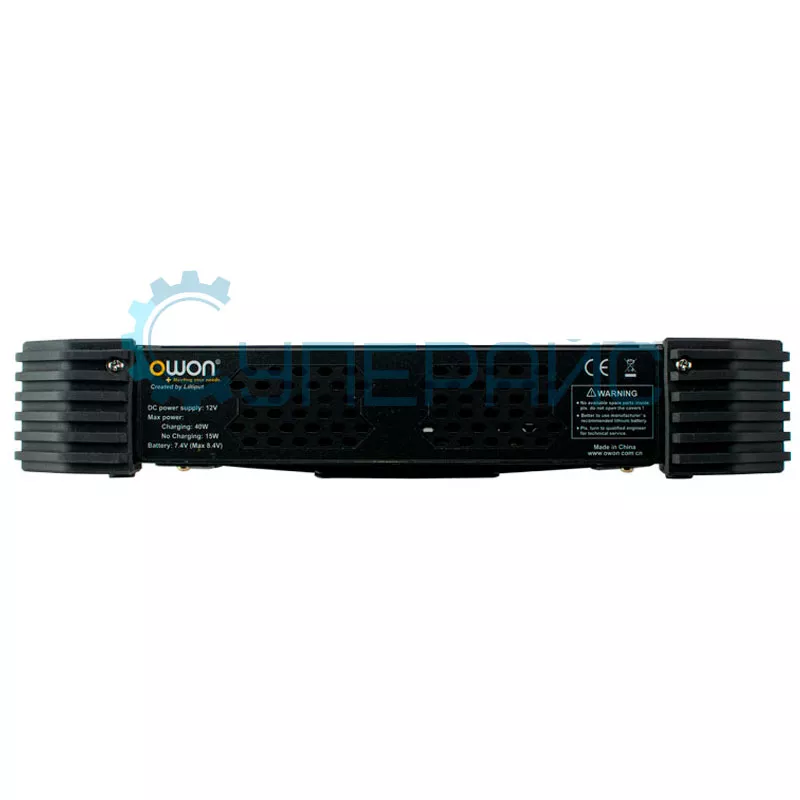

Артикул (код товара):
20801
Модель (серия):
TAO3074
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
16552
Модель (серия):
GB0410
Производитель:
GRANBO
Страна производства:
Китай
Гарантия, мес.:
12
Макс. мощность ультразвука, Вт:
240
Наличие подогрева:
Без подогрева
Ёмкость мойки, л:
10
Рабочая длина, мм:
300
Рабочая ширина, мм:
240
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
17163
Модель (серия):
GT0822
Производитель:
GRANBO
Страна производства:
Китай
Гарантия, мес.:
12
Макс. мощность ультразвука, Вт:
480
Наличие подогрева:
С подогревом
Мин. температура нагрева, °C:
20
Макс. температура нагрева, °C:
80
Ёмкость мойки, л:
22
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21978
Модель (серия):
UT805A+
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Сопротивление:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24187
Модель (серия):
RP1100D
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
6
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
1
Габариты прибора:
240x85x36 мм
Габариты упаковки:
455x330x115 мм
Вес брутто, кг:
1,55
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
13653
Модель (серия):
2020D
Производитель:
SUGON
Страна производства:
Китай
Гарантия, мес.:
12
Общая мощность, Вт:
750
Тип нагнетателя воздуха:
Бесщеточный вентилятор
Тип управления:
цифровой
Антистатическое исполнение (ESD):
да
Мин. температура фена, °C:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
17478
Модель (серия):
XZ2351
Производитель:
PHONEFIX
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
0
Макс. геометрическое увеличение, крат:
10
Разреш. матрицы цифровой камеры, число Мпк:
14,0
Материал оптики:
Оптическое стекло
Добавить в избранное
Артикул (код товара):
11166
Модель (серия):
T3100
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Полоса пропускания, МГц:
100
Габариты упаковки:
250x150x20 мм
Вес брутто, кг:
0,095
Рабочая температура:
от -10°C до 50 °C
Рабочая влажность:
< 85%
НДС 22%
Добавить в избранное
Артикул (код товара):
8292
Модель (серия):
XL4015
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
6
Мощность, Вт:
75
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Мин. вход. напряжение, В:
4
Макс. вход. напряжение, В:
38
Благодарственные письма
