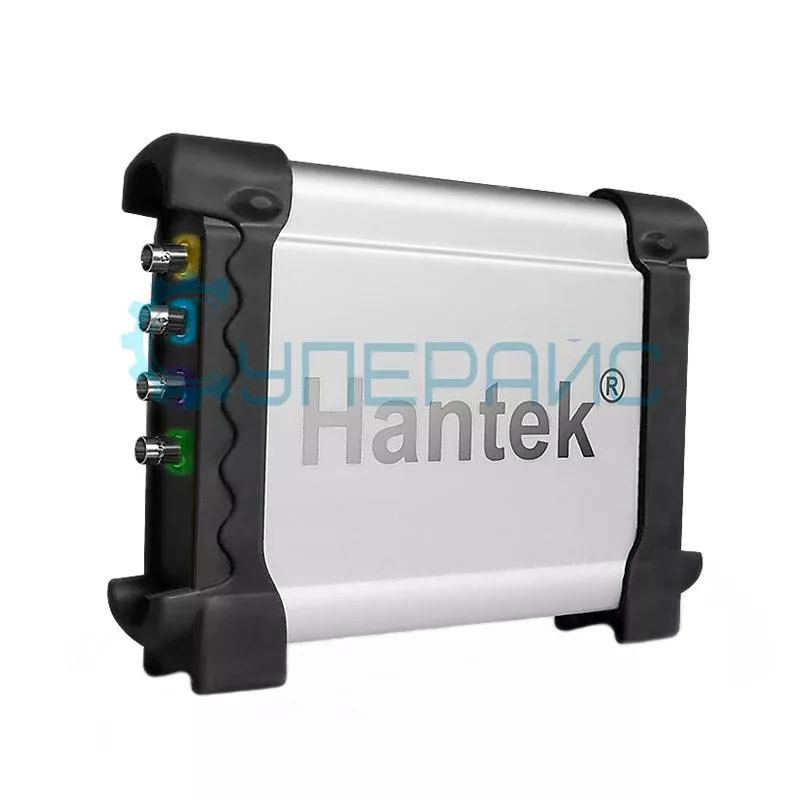

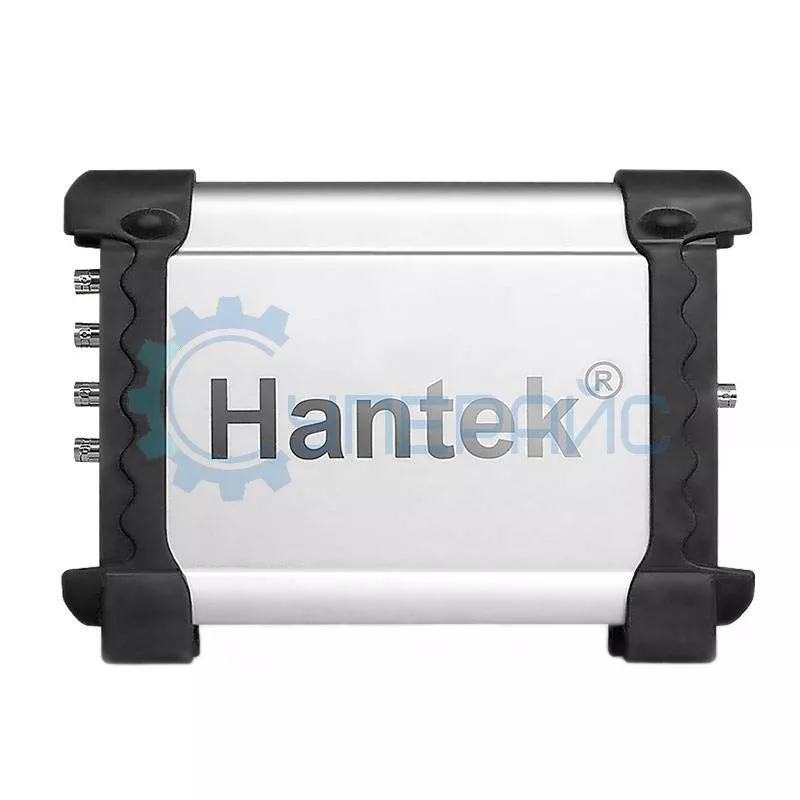

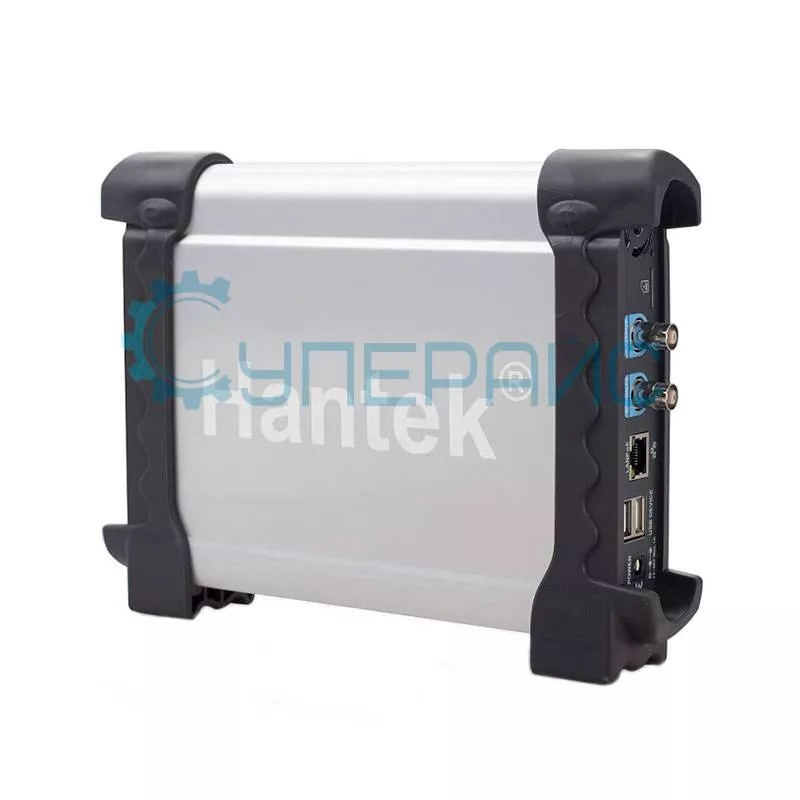

Запоминающий USB осциллограф Hantek DSO3204
48 610 ₽
48 610 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
6376
Модель (серия)
DSO3204
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO3204
Общие данные
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Описание Hantek DSO3204
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO3204
| Характеристики USB осциллографа | |||
|
Полоса пропускания |
200 МГц |
||
|
Количество каналов |
4 | ||
|
Частота дискретизации |
1 ГВыб / с |
||
| Входные характеристики | |||
|
Развязка входа |
DC, AC, GND |
||
|
Входной импеданс |
1 МОм, 25 пФ |
||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 Х, 1000 Х |
||
|
Максимальное входное напряжение |
400 В |
||
| Горизонтальная система | |||
|
Коэффициент развёртки |
2 нс / дел - 1000 с / дел 1, 2, 5 шаг |
||
|
Погрешность временной базы |
± 50 ppm | ||
|
Глубина памяти |
1.6 Кб - 128 Мб / CH (1.6 Кб, 16 Кб, 160 Кб, 1.6 Мб, 16 Мб, 32 Мб, 64 Мб, 128 Мб) | ||
| Вертикальная система | |||
|
Вертикальное разрешение |
8 бит | ||
| Время нарастания | 1.7 нс | ||
|
Вертикальная развёртка |
1 мВ / дел - 10 В / дел | ||
|
Диапазон вертикального смещения |
1 мВ / дел - 10 В / дел 10 мВ / дел - 100 В / дел 100 мВ / дел - 1 кВ / дел 1 В / дел - 10 кВ / дел |
||
| Система синхронизации | |||
| Источник триггера |
CH1 - CH4, EXT, EXT / 10 |
||
| Режимы | фронт, импульс, видео,наклон, истечение времени | ||
| Тип | одиночный, автоматический, нормальный | ||

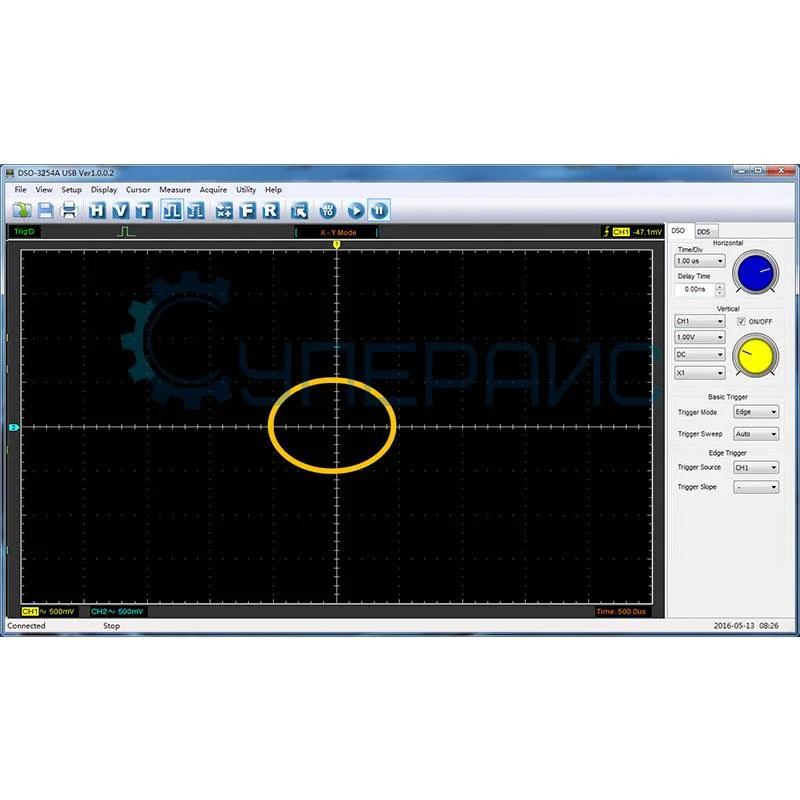

| Режимы отображения осциллограмм | XY, XT | ||
| Система измерения | |||
| Измерения напряжения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время нарастания, время спада, положительная ширина, отрицательная ширина, рабочий цикл | ||
| Измерения курсоров | вертикальный, горизонтальный, автоматический | ||

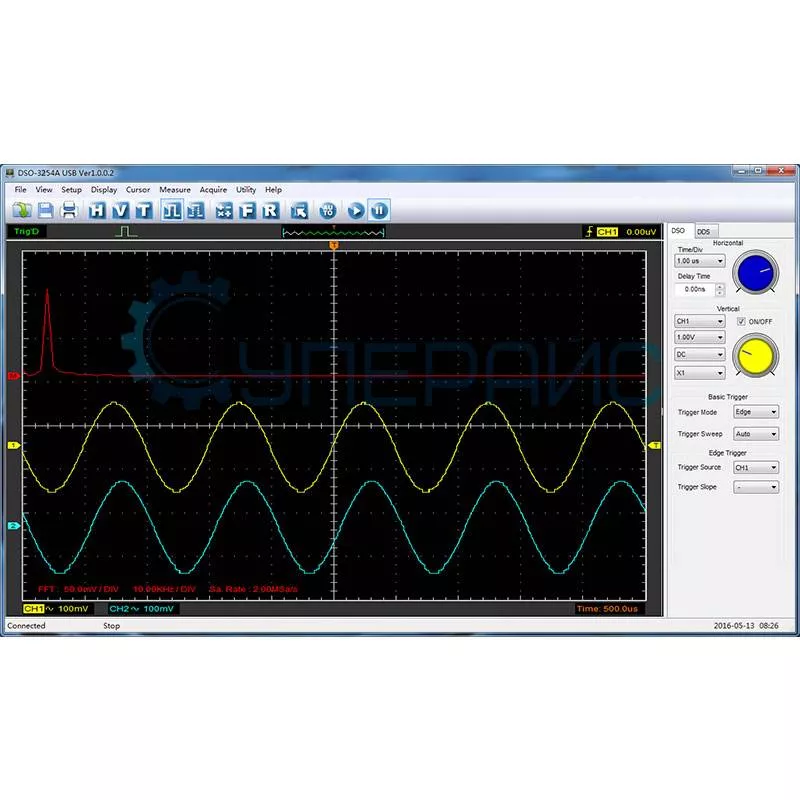

| Форма сигнала | +, -, х, /, FFT, инвертировать | ||
| Общие характеристики | |||

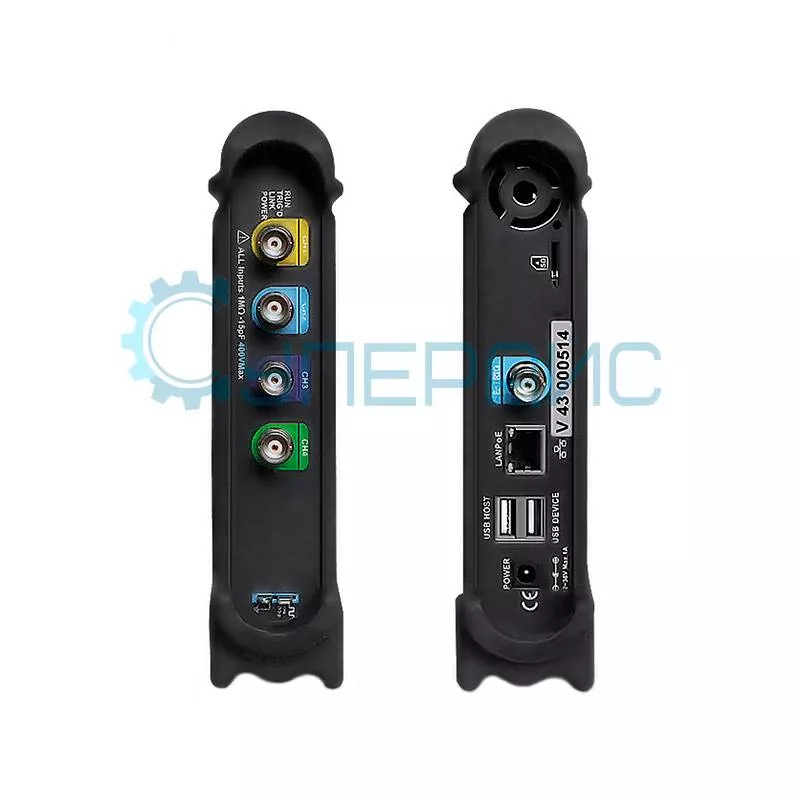

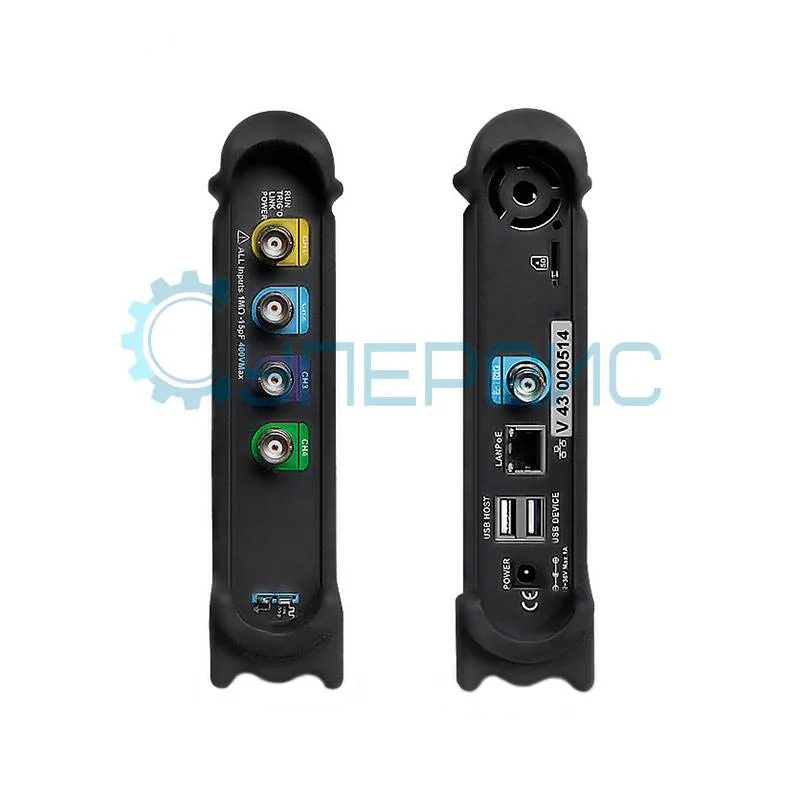

| Интерфейс | USB, LAN | ||
| Питание | 12 - 36 В (широкий диапазон входного напряжения) | ||
| Поддержка программного обеспечения | Windows 10, 8, 7 | ||
| Программные возможности |
Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно |
||

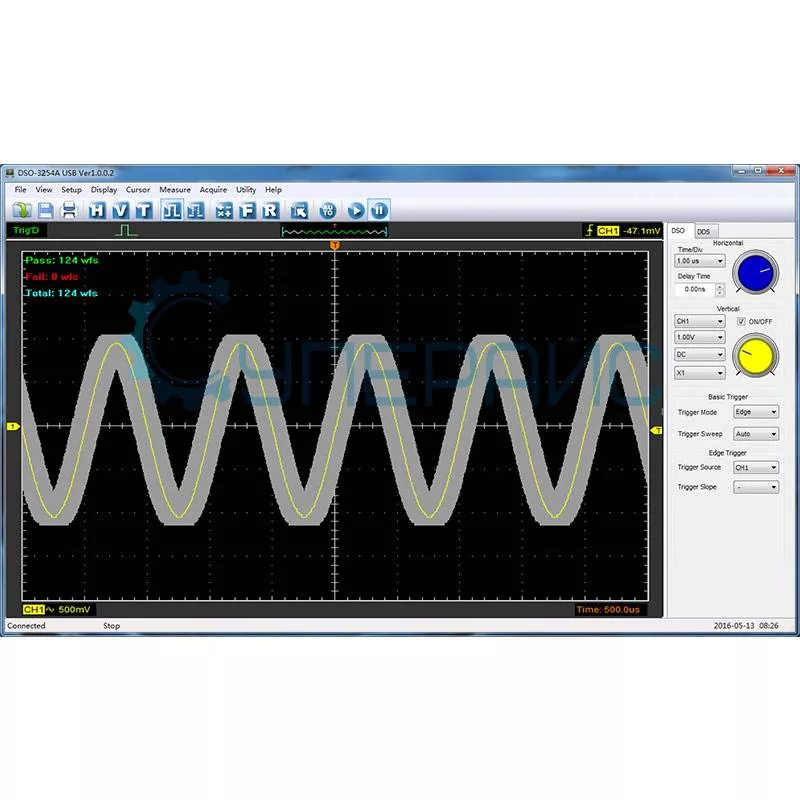

| Функция PASS / FAIL | есть | ||
| Поддержка протокола SCPI | есть | ||
| Габариты изделия | 255 х 190 х 45 мм | ||
| Габариты упаковки | 320 х 115 х 300 мм | ||
| Вес нетто | 1 кг | ||
| Вес брутто | 2,3 кг | ||

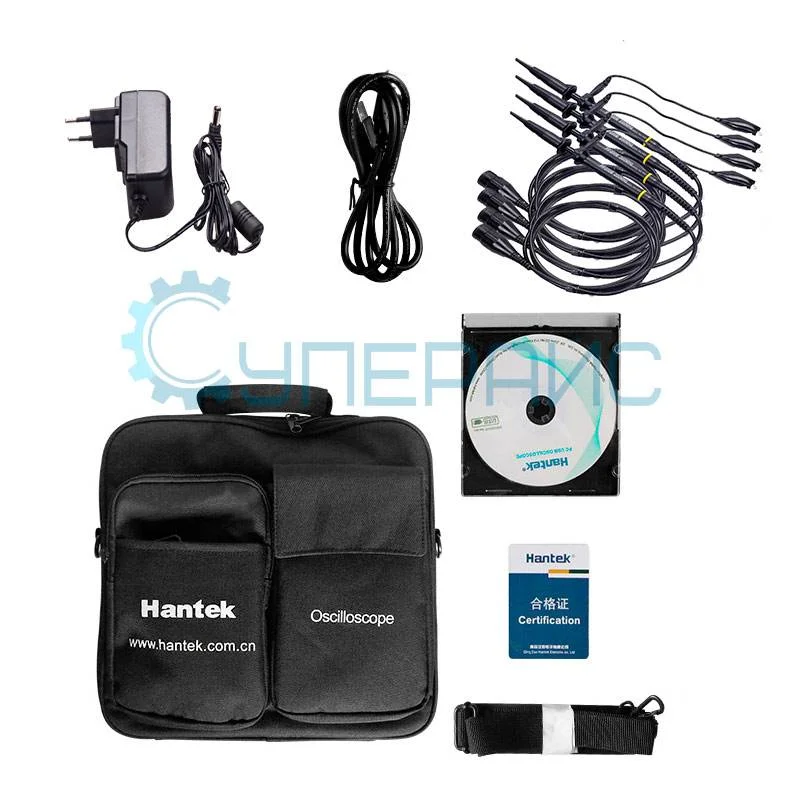

| Комплектация | USB осциллограф Hantek DSO3204 - 1 шт | ||
|
|
USB кабель - 1 шт щупы для осциллографа - 4 шт блок питания - 1 шт сумка для хранения - 1 шт диск с ПО - 1 шт |
||
Документация и ПО Hantek DSO3204
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии DSO-3000(A)
Язык:
Русский
Размер и тип:
2,22 МБ,
pdf
Инструкция по эксплуатации запоминающего USB осциллографа Hantek DSO3204 серии DSO3000(A)
Язык:
Английский
Размер и тип:
1.51 МБ,
PDF
Руководство пользователя для запоминающего USB осциллографа Hantek DSO3204
Язык:
Английский
Размер и тип:
242 КБ,
PDF
Руководство по программированию SCPI USB осциллографа Hantek DSO3204
Язык:
Английский
Размер и тип:
341 КБ,
PDF
Прошивка для запоминающего USB осциллографа Hantek DSO3204
Язык:
Английский
Размер и тип:
1.07 МБ,
ZIP
ZIP
Программное обеспечение для запоминающего USB осциллографа Hantek DSO3204
Язык:
Английский
Размер и тип:
199 МБ,
ZIP
ZIP
