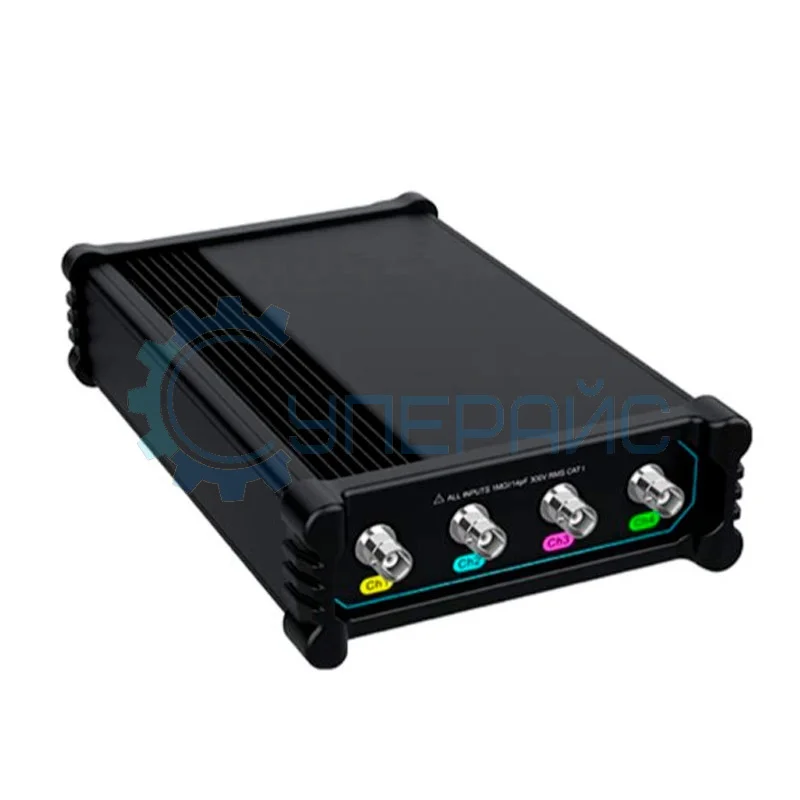

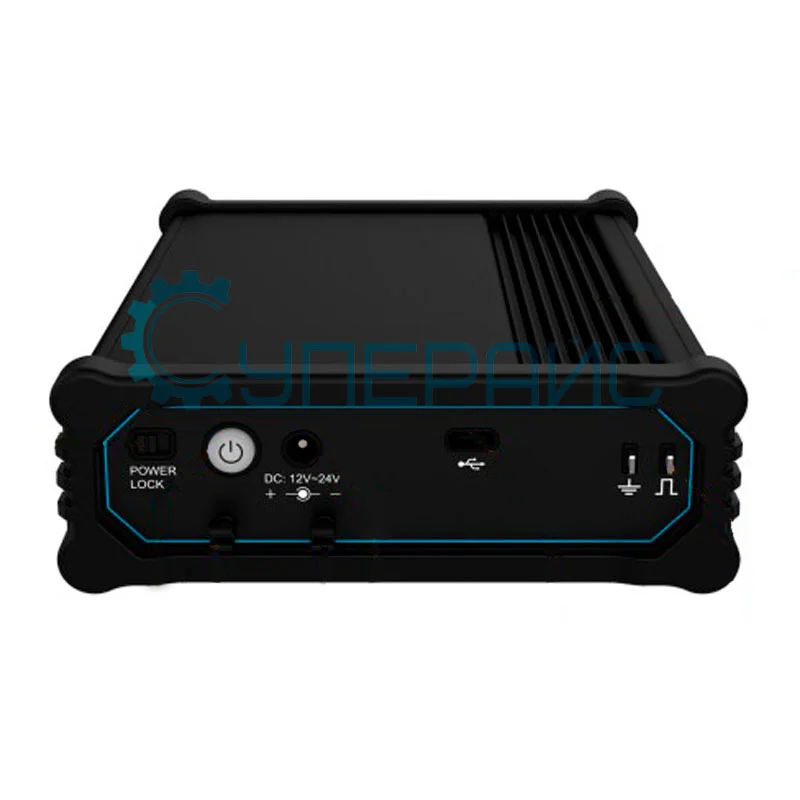

Четырёхканальный портативный осциллограф Micsig VATO2004
42 250 ₽
42 250 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
21221
Модель (серия)
VATO2004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig VATO2004
Общие данные
Артикул (код товара)
21221
Производитель (бренд)
Модель (серия)
VATO2004
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Входные параметры
Входное сопротивление
1 МОм ± 1 %
Входная ёмкость
14 пФ
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
5 мВ/дел – 10 В/дел
Ограничение полосы
20 МГц
Точность усиления постоянного тока
≤2%
Система синхронизации
Базовые типы триггера
Edge
Расширенные типы триггера
Pulse Width
Источник триггера
CH1–CH4
Диапазон удержания триггера
8 нс – 10 с
Горизонтальная система
Горизонтальная развёртка
5 нс/дел – 1 кс/дел
Точность временной базы
±520 ppm
Дрейф временной базы
≤±5 ppm/год
Режимы развёртки
YT
Система измерения
Автоматические измерения
31 вид измерения
Математические операции
FFT (до 100000 точек)
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор протоколов
Декодирование сигналов шин
LIN
CAN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB type C
Применение
Автомобильная диагностика
Рабочая температура
0– 45 °C
Рабочая влажность
5 % – 85 % (при 25 °C)
Габариты и вес
Габариты прибора
140 x 215 x 52 мм
Габариты упаковки
277 x 155 x 170 мм
Вес брутто, кг
2,225
Комплектация
Комплектация
осциллограф Micsig VATO2004 – 1 шт
BNC- зонд – 2 шт
кабель BNC - banana– 4 шт
зажимы крокодилы - 4 шт
игла - 4 шт
кабель USB type C - 1 шт
сертификат калибровки - 1 шт
BNC- зонд – 2 шт
кабель BNC - banana– 4 шт
зажимы крокодилы - 4 шт
игла - 4 шт
кабель USB type C - 1 шт
сертификат калибровки - 1 шт
Описание Micsig VATO2004
Часто задаваемые вопросы
Какая полоса пропускания и частота дискретизации у VATO2004?
Осциллограф обеспечивает полосу пропускания 200 МГц и частоту дискретизации до 1 Гвыб/с на каждом из четырёх каналов. Это позволяет уверенно исследовать цифровые сигналы с фронтами в наносекундном диапазоне. Наличие четырёх каналов даёт возможность анализировать многолинейные шины и взаимные временные задержки между сигналами.
Чем портативный осциллограф отличается от настольного?
VATO2004 работает от встроенного аккумулятора и помещается в сумку, сохраняя характеристики профессиональных настольных приборов. Сенсорный экран и автономное питание позволяют работать в полевых условиях и непосредственно на объекте. Это сокращает время диагностики, не требуя выноса оборудования в лабораторию. Это делает его идеальным инструментом для выездных работ.
Какие режимы запуска и декодирования поддерживает VATO2004?
Прибор поддерживает запуск по фронту, длительности, импульсу, видео и паттерну, а также аппаратное декодирование I2C, SPI, UART, CAN и LIN. Декодирование выводит данные прямо на экране поверх осциллограммы в табличном виде. Это ускоряет отладку встроенных систем и цифровых интерфейсов без применения логических анализаторов.
Как сохранять и передавать осциллограммы с прибора?
Снимки экрана, данные измерений и целые записи сигналов сохраняются на встроенную память или внешнюю флешку. Передача на ПК возможна через USB-порт или беспроводное соединение Wi-Fi. Это упрощает документирование, анализ в стороннем программном обеспечении и обмен результатами с коллегами и заказчиками.
Для каких задач нужен четырёхканальный осциллограф?
Четыре канала позволяют одновременно смотреть сигналы на микроконтроллере, шинах данных, линиях тактирования и управления. Это критично для отладки сложных схем, где двухканального прибора недостаточно для анализа взаимодействия. VATO2004 используется в ремонте, разработке, образовании и сервисном обслуживании промышленной электроники. Портативность добавляет гибкости при использовании в разных условиях.
Документация и ПО Micsig VATO2004
Название
Язык
Версия
Размер и тип
Краткое руководство пользователя осциллографов Micsig серии VATO
Язык:
Русский
Размер и тип:
3,41 МБ,
pdf
Руководство пользователя для серии USB-осциллографов Micsig серии VATO
Язык:
Английский
Размер и тип:
5,87 МБ,
pdf
Приложение для Android к серии осциллографов Micsig VATO
Язык:
Размер и тип:
57,1 МБ,
APK
APK
Пакет для запуска ПО в виртуальной машине (Windows) для серии осциллографов Micsig VATO
Язык:
Английский
Размер и тип:
2,78 ГБ,
rar
rar
Показать больше
Показать меньше
Отзывы Micsig VATO2004
Евгений Удовиченко
10.12.2024 19:33:27
Покупал данный прибор для автодиагностики, весь потенциал пока ещё раскрыть не успел, но уже успел опробовать некоторый функционал. Осциллографом доволен (были некоторые нюансы с ПО, но сотрудники суперайс за пару дней решили проблему, связались с поставщиком и прислали обновление ПО) комплектация более чем приятная, автономность проверить пока не получается, да и в целом это не главный параметр для меня, хотя цепляю его к планшету.
SUPEREYES.RU
Ответ Евгений Удовиченко 08.06.2026 03:21
Здравствуйте, Евгений!
Спасибо за ваш отзыв и за то, что нашли время поделиться впечатлениями! Мы рады, что осциллограф оправдал ваши ожидания, а также что наша команда смогла оперативно помочь с решением проблем с ПО. Мы всегда стремимся предложить клиентам качественную продукцию и сервис, и для нас важно, чтобы вы оставались довольны покупкой.
Надеемся, что дальнейшее использование прибора принесет вам только положительные впечатления.
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Спасибо за ваш отзыв и за то, что нашли время поделиться впечатлениями! Мы рады, что осциллограф оправдал ваши ожидания, а также что наша команда смогла оперативно помочь с решением проблем с ПО. Мы всегда стремимся предложить клиентам качественную продукцию и сервис, и для нас важно, чтобы вы оставались довольны покупкой.
Надеемся, что дальнейшее использование прибора принесет вам только положительные впечатления.
С наилучшими пожеланиями, Администрация интернет-магазина Суперайс
andreykor82
07.06.2026 10:57
Доставка я так понимаю из Китая, доставили очень быстро!
По прибору, я доволен! Памяти за глаза, встроенный акб, мягкие иголки, с экраном удобнее, но за него нужно доплатить, к планшету подключается только кабелем, для диагностики авто его функционала хватает с избытком, покупкой очень доволен
По прибору, я доволен! Памяти за глаза, встроенный акб, мягкие иголки, с экраном удобнее, но за него нужно доплатить, к планшету подключается только кабелем, для диагностики авто его функционала хватает с избытком, покупкой очень доволен
SUPEREYES.RU
Ответ andreykor82 08.06.2026 03:23
Здравствуйте!
Спасибо, что поделились впечатлениями о покупке. Нам очень приятно, что осциллограф оправдал ваши ожидания и порадовал не только своими возможностями, но и быстрой доставкой. Особенно ценно получать отзывы от покупателей, которые уже успели оценить прибор в работе и отметить его удобство и функциональность на практике.
Желаем, чтобы техника и дальше радовала стабильной работой и помогала решать все профессиональные задачи с комфортом. Будем рады видеть вас снова среди наших покупателей!
С уважением, Администрация магазина Суперайс
Спасибо, что поделились впечатлениями о покупке. Нам очень приятно, что осциллограф оправдал ваши ожидания и порадовал не только своими возможностями, но и быстрой доставкой. Особенно ценно получать отзывы от покупателей, которые уже успели оценить прибор в работе и отметить его удобство и функциональность на практике.
Желаем, чтобы техника и дальше радовала стабильной работой и помогала решать все профессиональные задачи с комфортом. Будем рады видеть вас снова среди наших покупателей!
С уважением, Администрация магазина Суперайс
