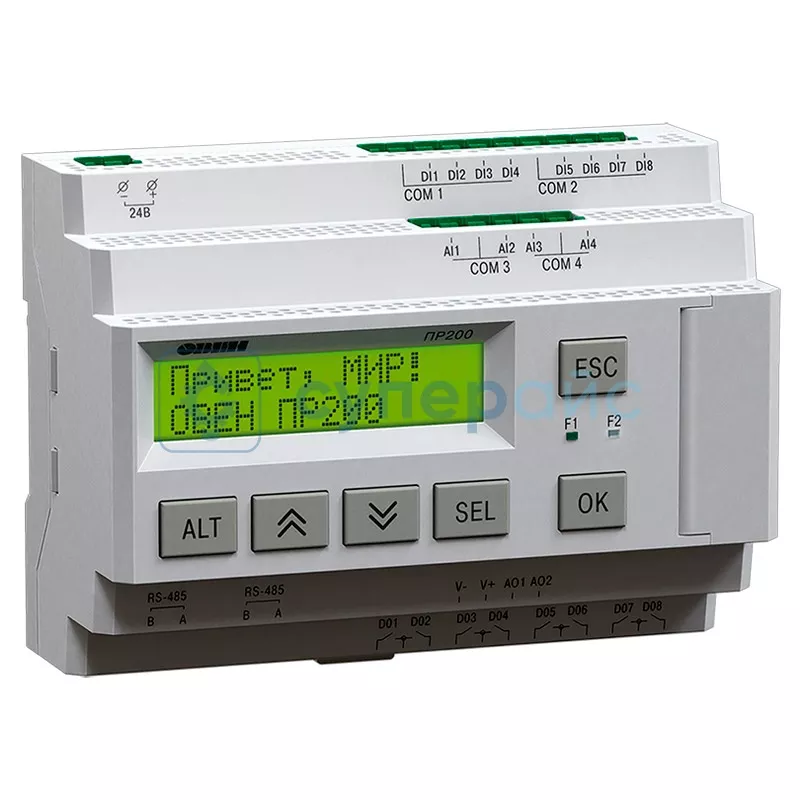

Многофункциональное управляющее устройство Овен ПР200-24.1.0.0
Артикул (код товара): 29534
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
17 369 ₽
17 369 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
29534
Модель (серия)
ПР200-24.1.0.0
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен ПР200-24.1.0.0
Общие данные
Артикул (код товара)
29534
Производитель (бренд)
Модель (серия)
ПР200-24.1.0.0
Страна производства
Россия
Гарантия, мес.
12
Описание Овен ПР200-24.1.0.0
Технические характеристики Овен ПР200-24.1.0.0
| Минимальное время цикла | 1 мс |
| Объем памяти для сетевых переменных |
режим Slave: 128 байт; режим Master: 128 байт |
| Количество подключаемых модулей расширения | 2 |
| Модули расширения | серия ПРМ |
| Встроенные часы реального времени | есть |
| Точность работы встроенных часов прибора при +25 °С | ± 3 с/сутки |
| Программирование | |
| Среда программирования | Owen Logic |
| Объем Retain-памяти | 1016 байт |
| Объем ПЗУ | 128 кбайт |
| Объем ОЗУ | 32 кбайт |
| Питание 24 В | |
| Диапазон напряжения питания | 19 - 30 В (номинальное 24 В) |
| Гальваническая развязка | есть |
| Электрическая прочность изоляции между входом питания и другими цепями | 1780 В |
| Потребляемая мощность | 10 Вт |
| Защита от подачи питающего напряжения неправильной полярности | есть |
| Дисплей | |
| Тип дисплея | монохромный текстовый ЖКИ с подсветкой |
| Управление временем работы подсветки | есть |
| Управление яркостью подсветки | есть |
| Управление контрастностью экрана | есть |
| Размеры дисплея | 60 x 15 мм |
| Отображение информации | 2 строки по 16 символов |
| Высота символа | 5 мм |
| Светодиодные индикаторы | красный и зеленый |
| Поддерживаемые языки | русский, английский |
| Дискретные входы типа «Д» | |
| Количество входов | 8 |
| Номинальное напряжение питания | 24 В (постоянный ток) |
| Максимальное допустимое напряжение питания | 30 В (постоянный ток) |
| Тип датчика для дискретного входа |
механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); датчики с выходными транзисторными ключами (например, транзистор p-n-p-типа с открытым коллектором на выходе) |
| Напряжение «логической единицы» | 15 - 30 В |
| Ток «логической единицы» | 2 - 15 мА |
| Напряжение «логического нуля» | - 3 - 5 В |
| Ток «логического нуля» | 0 - 1 мА |
| Минимальная длительность импульса, воспринимаемая дискретным входом | 5 мс |
| Максимальное время реакции на событие по дискретному входу | 30 мс |
| Электрическая прочность изоляции между входами и другими цепями прибора | 2830 В |
| Дискретные выходы типа «Р» | |
| Количество выходов | 6 |
| Тип выходного устройства | электромагнитное реле (нормально разомкнутые контакты) |
| Электрическая прочность изоляции между выходом и другими цепями | 2830 В |
| Коммутируемое напряжение в нагрузке |
для цепи постоянного тока: 30 В (резистивная нагрузка); для цепи переменного тока: 250 В (резистивная нагрузка) |
| Допустимый ток нагрузки |
5 А при напряжении не более 250 В переменного тока и cos(φ) > 0,95; 3 А при напряжении не более 30 В постоянного тока |
| Допустимый ток нагрузки | 10 мА (при 5 В постоянного тока) |
| Электрический ресурс реле |
200000 циклов: 5 А при 250 В переменного тока; 50000 циклов: 7 А при 250 В переменного тока; 100000 циклов: 3 А, 30 В постоянного тока, резистивная нагрузка |
| Общие характеристики | |
| Дисплей | монохромный текстовый ЖКИ с подсветкой |
| Питание | 24 В |
| Тип корпуса | для крепления на DIN-рейку (35 мм) |
| Степень защиты | IP20 |
| Время автономной работы часов от сменного элемента питания | 5 лет |
| Элемент питания встроенных часов реального времени | CR2032 |
| Интерфейс | mini-USB |
| Рабочая температура | 20 - 55 °C |
| Габариты | 123 x 90 x 58 мм |
| Вес | 600 г |
| Комплектация | реле Овен ПР200-24.1.0.0 – 1 шт |
|
руководство по эксплуатации – 1 шт; кабель mini-USB – 1 шт; комплект клеммных соединителей – 1 шт |
|
Часто задаваемые вопросы
Какие входы и выходы есть у Овен ПР200?
Модель имеет дискретные и аналоговые входы, релейные выходы и интерфейс связи. Конкретная конфигурация 24.1.0.0 означает определённый набор каналов, который указан в техническом описании. Проверьте точное распределение входов и выходов в паспорте для выбранной версии перед составлением схемы подключения.
На каком языке программируется реле?
Программирование ведётся в среде Owen Logic на языке функциональных блоков FBD. Это наглядная графическая среда, где алгоритм автоматизации собирается из готовых блоков типа таймеров, счётчиков, компараторов и логических элементов. Опыт работы с текстовыми языками программирования для работы с ПР200 не требуется.
Можно ли подключить датчики температуры и аналоговые сигналы?
Да, аналоговые входы поддерживают подключение термопар, термометров сопротивления и стандартных сигналов 0-10В или 4-20 мА. Встроенные алгоритмы масштабирования преобразуют сигнал датчика в реальные единицы измерения, которые отображаются на экране или используются в программе управления.
Какое напряжение питания требуется?
Модификация 24.1.0.0 рассчитана на питание 24 В постоянного тока. Подключайте источник строго согласно полярности, указанной на клеммнике. Стабилизированный блок питания на 24В с запасом по току 20-30% обеспечит устойчивую работу устройства и всех подключённых датчиков.
Для каких задач подходит это устройство?
ПР200 используется для управления насосами, вентиляторами, конвейерами, системами отопления и освещения. Можно реализовать автоматическое включение по таймеру, поддержание температуры по ПИД-закону или поочерёдное переключение redundant-оборудования. Это полноценная замена нескольким реле времени и простым контроллерам.
Чем отличается ПР200 от простых таймеров?
В отличие от простых таймеров, ПР200 поддерживает аналоговые входы, связь по протоколу Modbus RTU и сложные логические алгоритмы. Можно создавать многоуровневые программы с ветвлениями, обрабатывать несколько датчиков одновременно и интегрировать устройство в системы АСУ ТП верхнего уровня.
