Установщик SMD компонентов QIHE TVM802A с 29 слотами

Установщик SMD компонентов QIHE TVM802A с 29 слотами

Артикул (код товара): 23083
нет отзывов
Производитель (бренд):  QIHE
нет отзывов

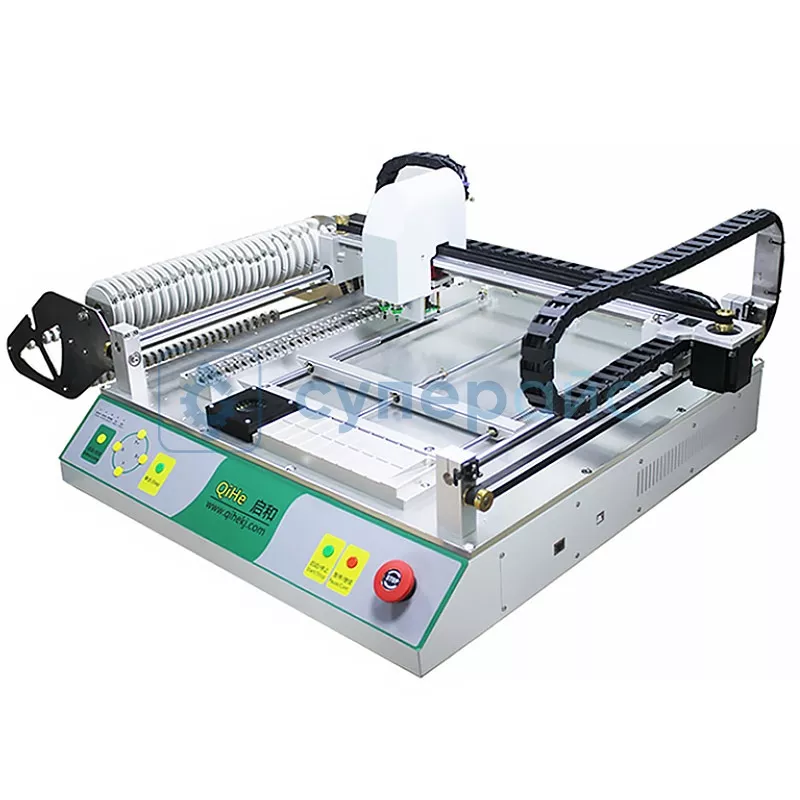

Установщик SMD компонентов QIHE TVM802A с 29 слотами фото 1
QIHE
Установщик SMD компонентов QIHE TVM802A с 29 слотами фото 1
544 300 ₽
544 300 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
23083
Модель (серия)
TVM802A
Производитель (бренд)
QIHE
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка

Транспортной компанией по РФ и СНГ

Курьером по Москве

Самовывоз из магазина
Оплата

Для юрлиц – переводом на расчётный счёт

Для физлиц – наложенным платежом,
безналично и наличными
Для бизнеса

Аккредитованы на ЭТП

Участвуем в госзакупках по 223-ФЗ и 44-ФЗ

Оказываем помощь в разработке ТЗ
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Характеристики QIHE TVM802A

Артикул (код товара)
23083
Модель (серия)
TVM802A
Страна производства
Китай
Гарантия, мес.
12
Тип управления
Автоматический
Объём тиражирования
Среднесерийный
Точность позиционирования, мм
0,025
Макс. размер печатной платы, мм
340 x 340
Макс. диапазон перемещения по оси X Y, мм
395 x 450
Макс. диапазон перемещения по оси Z, мм
12,5
Применимые компоненты
0402
0603
0805
1206
3014
5050
SOP
QFP
LQFP
Типы применимых питателей
Ленточный
Вибрационный
Паллета
Макс. кол-во ленточных питателей (8 мм)
25
Кол-во камер системы контроля
2
Может быть исп. в автопроизводственной линии
Нет
Вес (кг)
66
Сложность
2
Показать больше
Показать меньше

Описание QIHE TVM802A

Технические характеристики QIHE TVM802A

Режим работы автоматический
Минимальный размер печатной платы 20 x 20 мм
Максимальный размер печатной платы 340 x 340 мм
Макс. площадь перемещения по XY 395 х 450 мм
Макс. перемещение по Z 12,5 мм
Количество вакуумных захватов 2
Производительность 5500 компонентов в час, с камерой
6500 компонентов в час, без камеры
Точность позиционирования 0,025 мм
Устанавливаемые компоненты 0402 - 5050, SOP, TQFP, TQFN и др.
Типы используемой упаковки катушки, пеналы, тубы, треи и др.
Система распознавания 2 HD CCD-камеры (верхняя, нижняя)
Мотор шаговый
Питатели кол-во: 29 шт
8 мм - 25 шт
12 мм - 3 шт
16 мм - 1 шт
Помпы вакуумная, воздушная
Определение наличия компонента на вакуумном захвате датчик вакуума
Поддержка ПО для проектирования плат Prot199, Altium Designer, Eagle, Pads, Allegre и др.
Общие характеристики
Потребляемая мощность 125 Вт
Питание 220 В / 110 В
Габариты 940 x 640 x 330 мм
Вес нетто 39 кг
Вес брутто 66 кг
Комплектация установщик SMD компонентов QIHE TVM802A – 1 шт
Совместимость Питатель ленточный Zhengbang 24 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 16 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 12 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 8 х 4 мм для установщиков SMD компонентов
Питатель ленточный Zhengbang 8 х 2 мм для установщиков SMD компонентов

Обзорная таблица установщиков SMD компонентов QIHE

Характеристики TVM802AX TVM802A TVM802B TVM802B Plus TVM802BX
Режим работы автоматический
Количество вакуумных захватов 2
Максимальный размер печатной платы 340 x 340 мм 340 x 340 мм 260 x 340 мм 300 x 320 мм 260 x 340 мм
Минимальный размер печатной платы 20 x 20 мм
Макс. площадь перемещения по XY 395 х 450 мм 395 х 450 мм 395 х 450 мм 490 х 440 мм 395 x 450 мм
Макс. перемещение по Z 12,5 мм
Средняя скорость 5500 компонентов в час, с камерой
6500 компонентов в час, без камеры
Точность позиционирования 0,025 мм
Питатели кол-во: 29 шт
8 мм - 25 шт
12 мм - 3 шт
16 мм - 1 шт 		кол-во: 29 шт
8 мм - 25 шт
12 мм - 3 шт
16 мм - 1 шт 		кол-во: 46 шт
8 мм - 38 шт
12 мм - 6 шт
16 мм - 2 шт 		кол-во: 58 шт
8 мм - 50 шт
12 мм - 6 шт
16 мм - 2 шт 		кол-во: 46 шт
8 мм - 38 шт
12 мм - 6 шт
16 мм - 2 шт
Встроенный ПК да нет нет нет да
Встроенный дисплей нет нет нет да нет

SMD установщик QIHE TVM802A

QIHE TVM802A представляет собой профессиональное решение для монтажа электронных компонентов на печатные платы. Этот установщик SMD располагает 29 слотами для установки различных типов компонентов, что обуславливает высокую производительность при сборке сложных электронных узлов. Аппарат помогает ускорить производственный цикл, предоставляя технические возможности автоматизации.

Авторежим работы избавляет оператора от необходимости постоянного контроля процесса монтажа. Техника самостоятельно выполняет установку компонентов по заданной программе, что снижает влияние человеческого фактора на качество сборки. Минимальный размер платы 20 x 20 мм даёт возможность работать с миниатюрными изделиями, а максимальный (340 x 340 мм) подходит для крупноформатных проектов.

Точность позиционирования 0,025 мм обуславливает прецизионную установку даже самых мелких элементов на контактные площадки. Такая точность критична при работе с компонентами малых размеров, где отклонение в доли миллиметра приводит к браку. Станок для SMD TVM802A разработан для нужд производства электроники, где требуется высокая повторяемость результатов.

Два вакуумных захвата работают параллельно, производя монтаж компонентов. Захват удерживает элемент за счёт разрежения воздуха, что исключает механическое повреждение корпуса или выводов. Наличие двух независимых головок помогает сократить время цикла сборки платы в сравнении с однопозиционными моделями.

Документация и ПО QIHE TVM802A

Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации установщиков SMD компонентов QIHE TVM802
Язык: Английский
Размер и тип: 1,76 Мб, PDF
Скачать документ
