Настольный установщик SMD компонентов QIHE TVM926
1 520 740 ₽
1 520 740 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
17075
Модель (серия)
TVM926
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики QIHE TVM926
Артикул (код товара)
17075
Модель (серия)
TVM926
Страна производства
Китай
Гарантия, мес.
12
Тип управления
Объём тиражирования
Макс. средняя скорость установки компонентов, комп./ч
Кол-во монтажных головок
Точность позиционирования, мм
Макс. размер печатной платы, мм
Макс. диапазон перемещения по оси X Y, мм
Макс. диапазон перемещения по оси Z, мм
Применимые компоненты
0402
0603
0805
LED
QFP
QFN
BGA
MOS
0603
0805
LED
QFP
QFN
BGA
MOS
Типы применимых питателей
Ленточный
Вибрационный
Паллета
Вибрационный
Паллета
Макс. кол-во ленточных питателей (8 мм)
Кол-во камер системы контроля
Показать больше
Показать меньше
Описание QIHE TVM926
Технические характеристики QIHE TVM926
| Режим работы | автоматический |
| Количество монтажных головок | 4 |
| Средняя скорость |
7000 компонентов в час, с системой наблюдения 9000 компонентов в час, без системы наблюдения |
| Точность позиционирования | 0,025 мм |
| Минимальный размер печатной платы | 20 x 20 мм |
| Максимальный размер печатной платы | 330 x 580 мм |
| Максимальный диапазон перемещения по оси Z | 16 мм |
| Максимальный диапазон перемещения по оси X Y | 585 x 620 мм |
| Количество мест для питателей | 63 |
| Ширина ленты питателей |
24 мм 16 мм 12 мм 8 мм |
| Встроенный насос | 1 воздушный насос |
| Применимые элементы | 0402, 0603, 0805, sop8, QFN, SMD, BGA, QFP, LED, MOS и другие |
| Встроенная материнская плата компьютера | есть |
| Система наблюдения | |
| Количество камер |
1 камера контроля PCB 1 летающая камера |
| Автоматическое определение отклонений | есть |
| Автоматическая идентификация маркировки печатной платы | есть |
| Общие характеристики | |
| Источник питания | 220 В/110 В |
| Потребляемая мощность | 350 Вт |
| Операционная система | Windows |
| Габариты | 1226 x 1018 x 720 мм |
| Вес нетто | 145 кг |
| Вес брутто | 200 кг |
| Комплектация |
настольный установщик SMD компонентов QIHE TVM926 – 1 шт монитор – 1 шт клавиатура – 1 шт компьютерная мышь – 1 шт насадка 503 - 1 шт насадка 504 - 1 шт насадка 505 - 1 шт насадка 506 - 1 шт кабель питания - 1 шт смазка - 1 шт тестовая печатная плата - 1 шт шестигранная отвертка M4 - 1 набор шестигранная отвертка M5 - 1 набор лоток для микросхем - 1 шт кронштейн для экрана дисплея - 1 шт подставка для клавиатуры - 1 шт U-образный диск - 1 шт руководство пользователя - 1 шт набор винтов - 1 шт ручка - 2 шт |
| Совместимость |
Вакуумный захват Zhengbang TPJXZ-500 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков Питатель ленточный Zhengbang 24 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 16 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 12 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 8 х 4 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 8 х 2 мм для установщиков SMD компонентов |

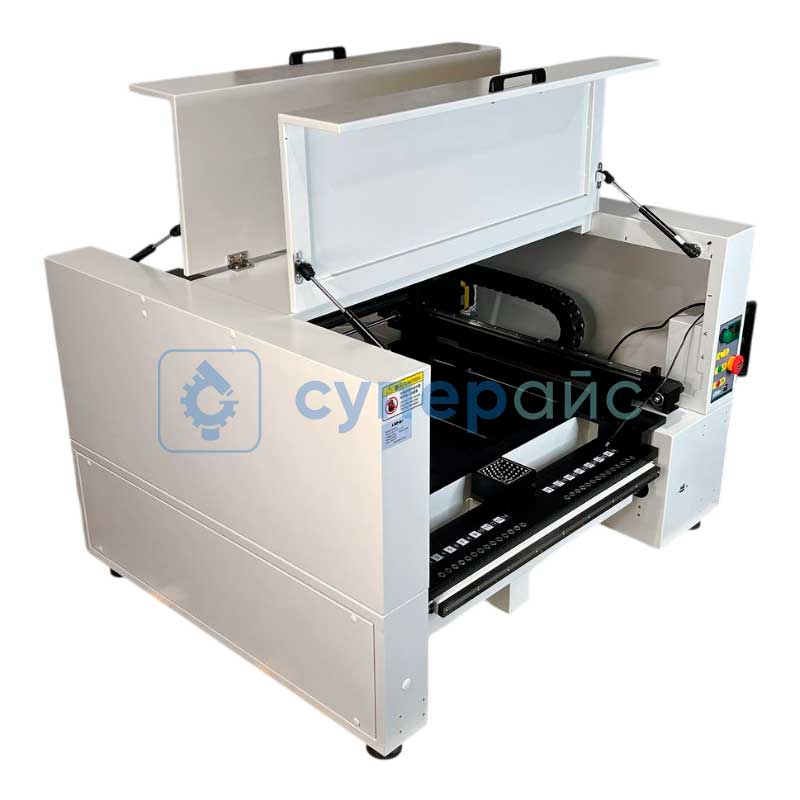

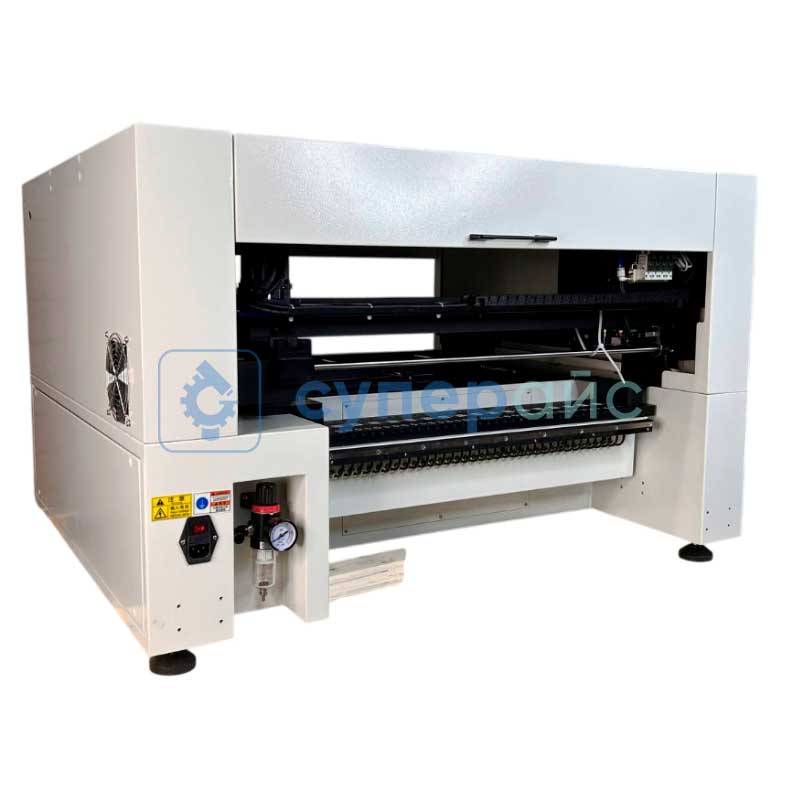

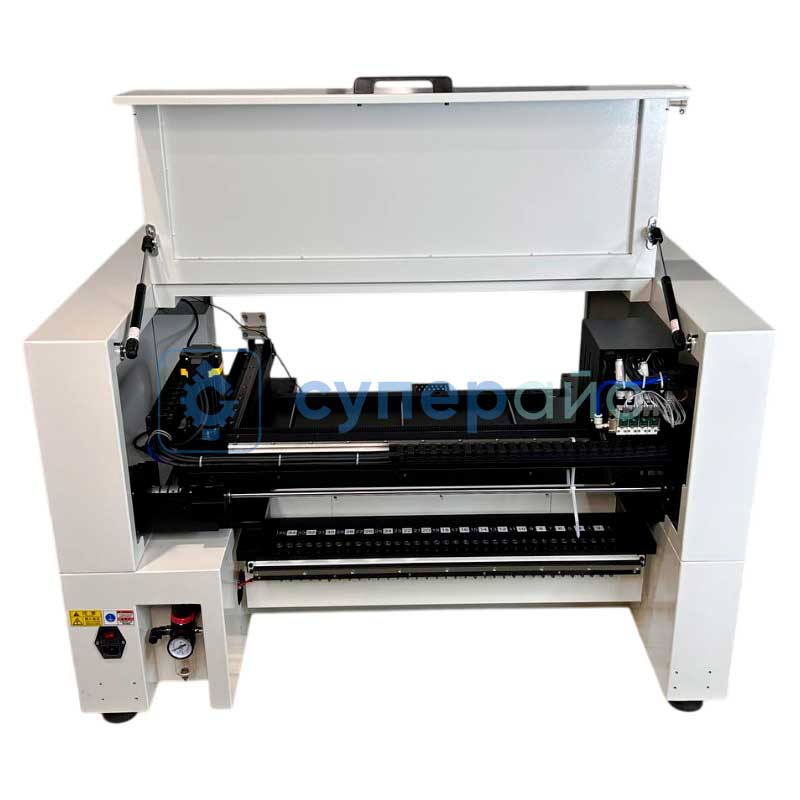

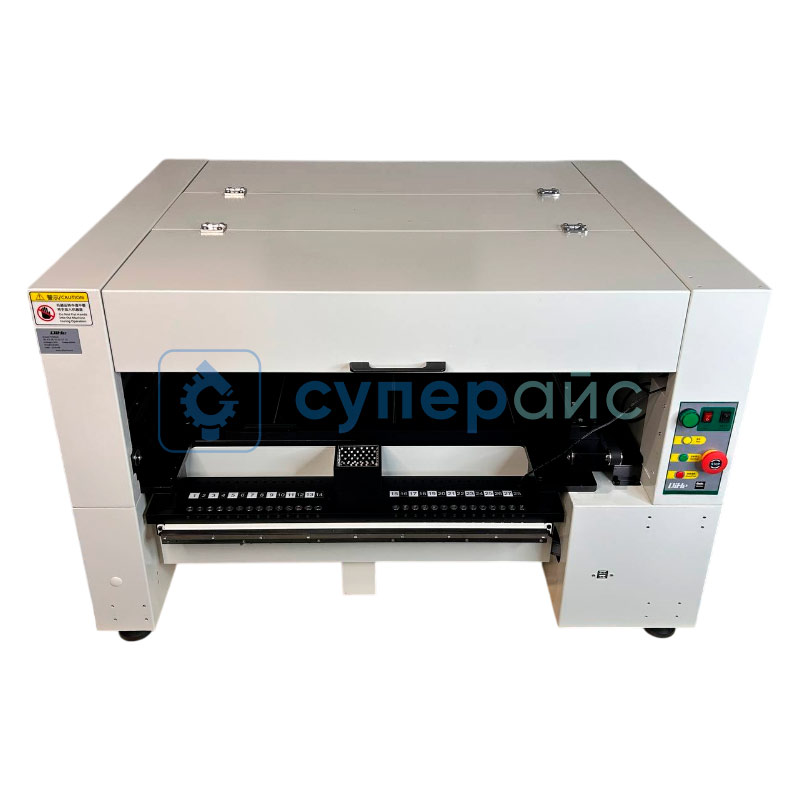

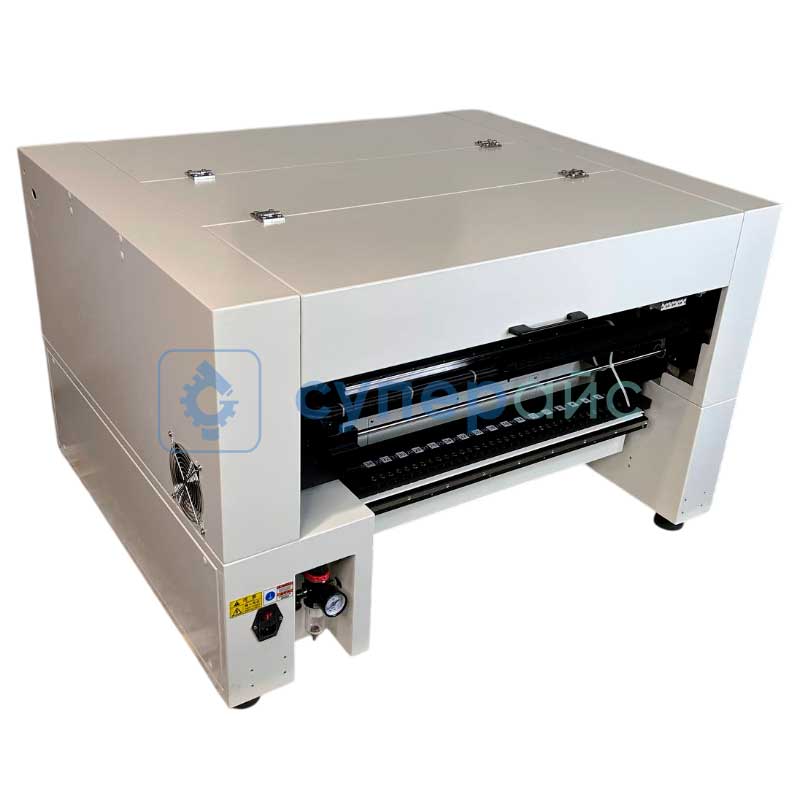

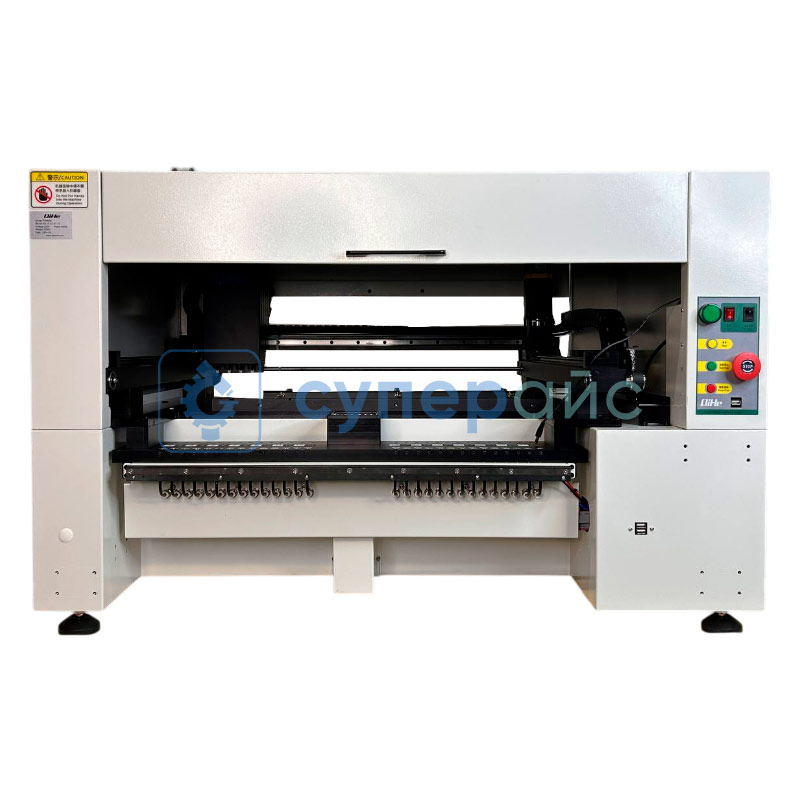

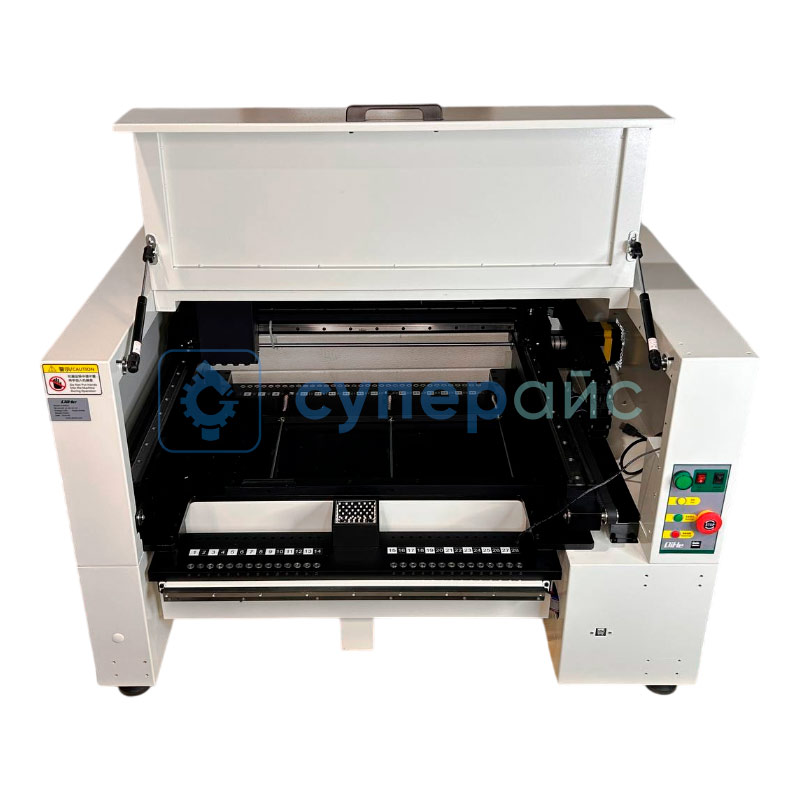

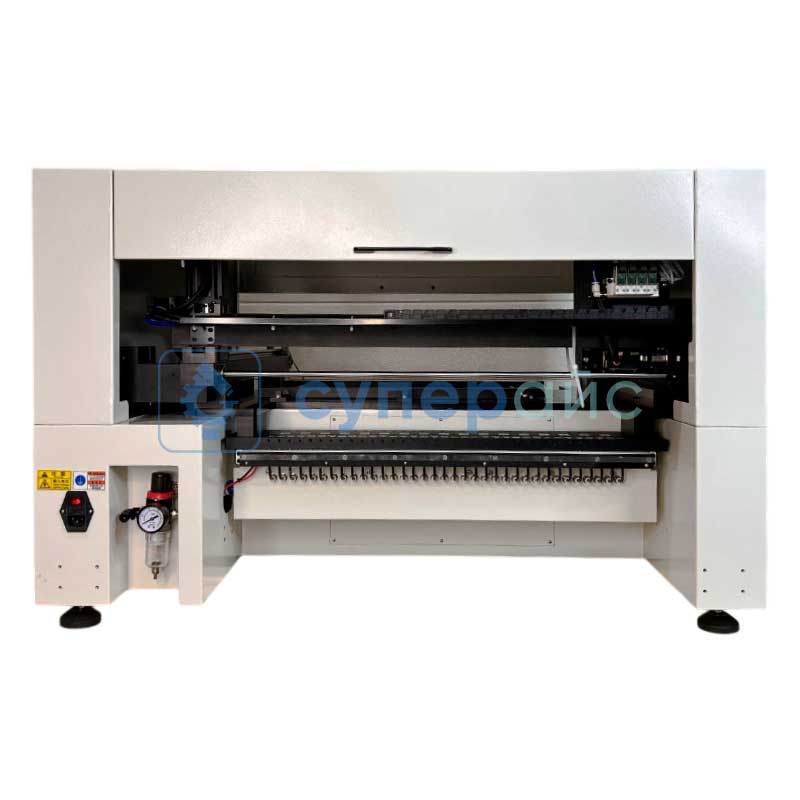

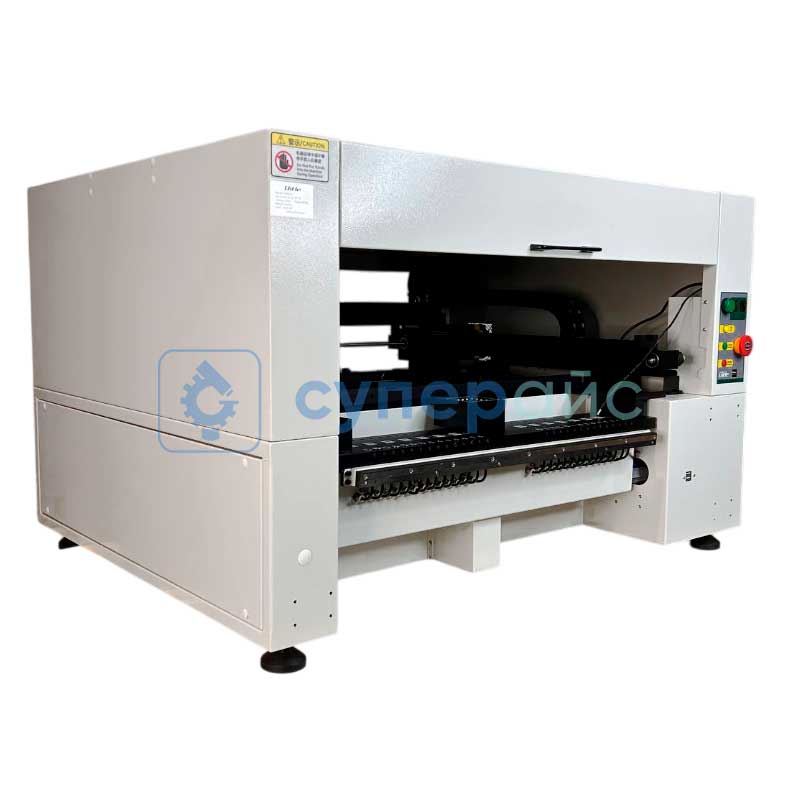

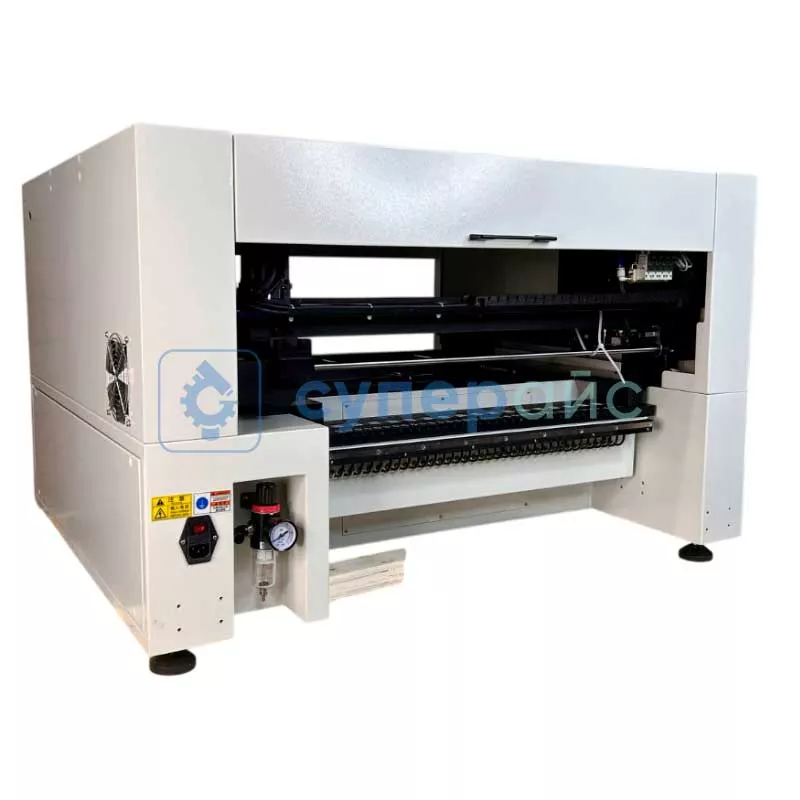

Автоматический установщик SMD компонентов QIHE TVM926
QIHE TVM926 - это автоматический установщик smd компонентов, который разработан для прецизионного размещения чипов на поверхности плат. Устройство укомплектовано четырьмя монтажными узлами, что увеличивает эффективность производственного процесса. Такое количество монтажных головок ускоряет установку деталей.
Автоматический режим функционирования TVM926 минимизирует вовлеченность человека в монтажные операции. Встроенная система наблюдения отслеживает ход выполнения задач.
Темп размещения элементов меняется в зависимости от настроек. При отключенном мониторинге скорость достигает 9000 компонентов в час. С активированным контролем средний показатель составляет 7000 деталей в час.
Автоматизированный монтаж smd компонентов на основе работы подобного оборудования интенсифицирует массовое производство электронных изделий.
Преимущества автоматической установки SMD:
- снижение количества ошибок при монтаже;
- высвобождение времени персонала;
- повышение общей конкурентоспособности производства.
Высокая точность позиционирования компонентов (0,025 мм) обуславливает возможность работы с миниатюрными деталями. Это помогает создавать сложные электронные устройства с высокой плотностью монтажа. Точное позиционирование важно для обеспечения надежности будущих изделий.
Сферами применения TVM926 выступают:
- производство потребительской электроники;
- сборка промышленного оборудования;
- изготовление медицинских приборов;
- выпуск телекоммуникационной аппаратуры.

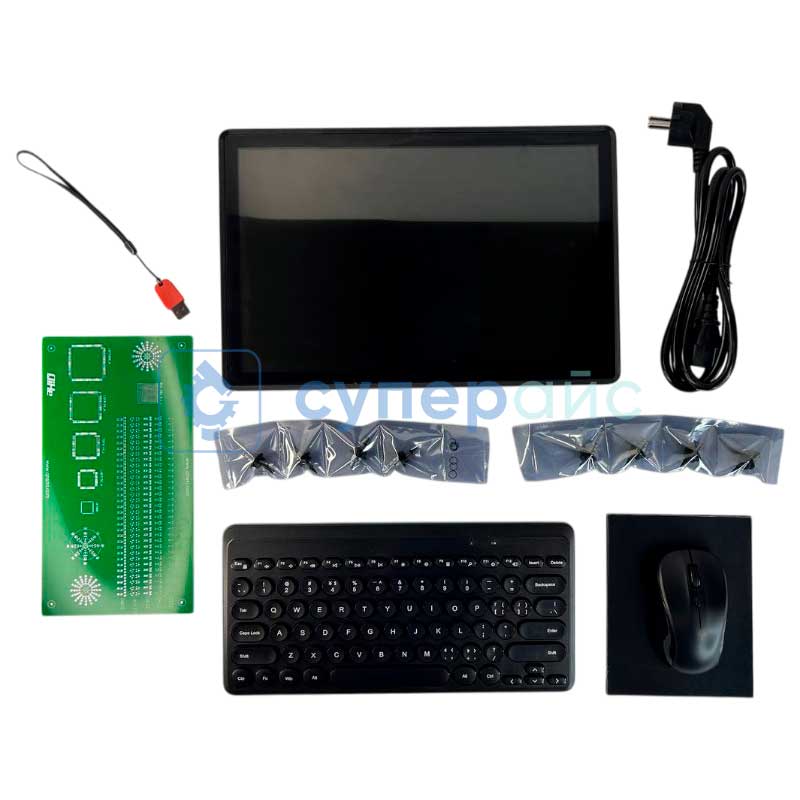

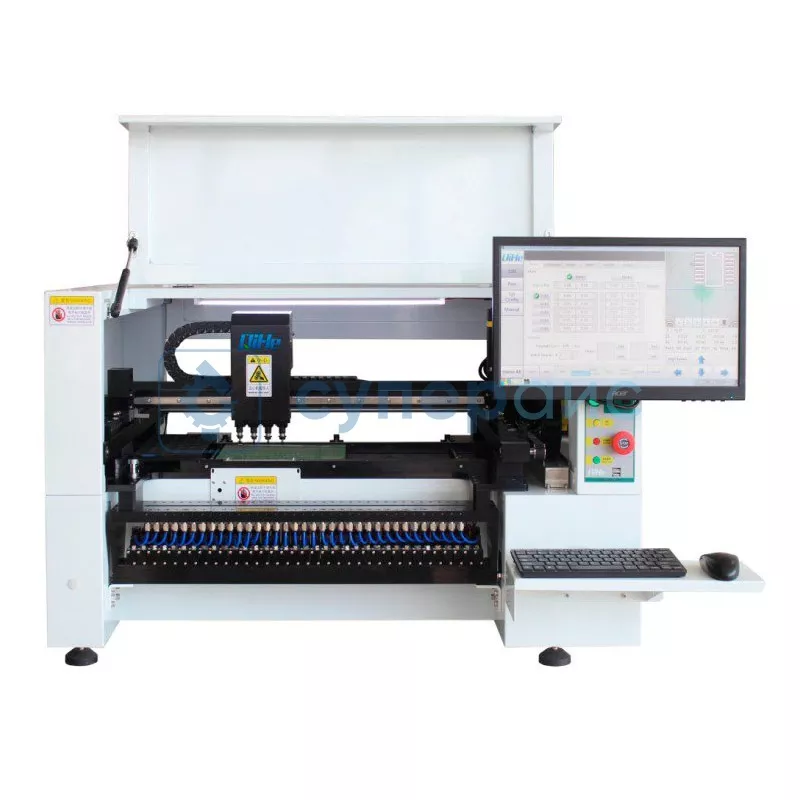

Набор поставки включает монитор, клавиатуру и мышь. В комплект входят также насадки, смазка и инструменты.
Документация и ПО QIHE TVM926
Название
Язык
Версия
Размер и тип
Спецификация для SMD установщика компонентов QIHE TVM926
Язык:
Английский
Размер и тип:
628 КБ,
PDF
Видеообзоры QIHE TVM926
ВКОНТАКТЕ
YOUTUBE
Отзывы QIHE TVM926
Филатов Кирилл Начальник отдела продвижения
11.07.2025 09:16:36
Настольный установщик SMD компонентов QIHE TVM926
Устройство монтажа компонентов QIHE TVM926
4 монтажных головки
Тип: автоматический
Скорость: 7000 - 9000 компонентов в час
Точность: 0,025 мм
Guest
11.07.2025 09:16:36
Есть автоматическая подача компонентов – больше не нужно ювелирно подцеплять пинцетом, особенно удобно для мелких резисторов/конденсаторов. Компактный – не занимает весь стол, помещается даже в небольшой мастерской. Спасибо магазин "Супер айс"!!
SUPEREYES.RU
15.07.2025 04:19:04
Guest
Есть автоматическая подача компонентов – больше не нужно ювелирно подцеплять пинцетом, особенно удобно для мелких резисторов/конденсаторов. Компактный – не занимает весь стол, помещается даже в небольшой мастерской. Спасибо магазин "Супер айс"!!
Есть автоматическая подача компонентов – больше не нужно ювелирно подцеплять пинцетом, особенно удобно для мелких резисторов/конденсаторов. Компактный – не занимает весь стол, помещается даже в небольшой мастерской. Спасибо магазин "Супер айс"!!
Здравствуйте!
Благодарим за оставленный отзыв.
Очень рады, что покупка установщика SMD компонентов QIHE TVM926 полностью оправдала ожидания и удовлетворила ваши потребности.
Мы стараемся предоставлять только качественную продукцию, поэтому уверены, что данный прибор будет служить вам долгие годы.
Спасибо за доверие к нашему магазину. Надеемся увидеть вас снова!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
SUPEREYES.RU
11.07.2025 09:16:36
Настольный установщик SMD компонентов QIHE TVM926
Устройство монтажа компонентов QIHE TVM926
4 монтажных головки
Тип: автоматический
Скорость: 7000 - 9000 компонентов в час
Точность: 0,025 мм
Guest
11.07.2025 09:16:36
Есть автоматическая подача компонентов – больше не нужно ювелирно подцеплять пинцетом, особенно удобно для мелких резисторов/конденсаторов. Компактный – не занимает весь стол, помещается даже в небольшой мастерской. Спасибо магазин "Супер айс"!!
SUPEREYES.RU
15.07.2025 04:19:04
Guest
Есть автоматическая подача компонентов – больше не нужно ювелирно подцеплять пинцетом, особенно удобно для мелких резисторов/конденсаторов. Компактный – не занимает весь стол, помещается даже в небольшой мастерской. Спасибо магазин "Супер айс"!!
Есть автоматическая подача компонентов – больше не нужно ювелирно подцеплять пинцетом, особенно удобно для мелких резисторов/конденсаторов. Компактный – не занимает весь стол, помещается даже в небольшой мастерской. Спасибо магазин "Супер айс"!!
Здравствуйте!
Благодарим за оставленный отзыв.
Очень рады, что покупка установщика SMD компонентов QIHE TVM926 полностью оправдала ожидания и удовлетворила ваши потребности.
Мы стараемся предоставлять только качественную продукцию, поэтому уверены, что данный прибор будет служить вам долгие годы.
Спасибо за доверие к нашему магазину. Надеемся увидеть вас снова!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Юрий
29.09.2025 09:25:49
Брал эту машину специально для производства и что могу сказать. Деньги конечно не маленькие, но оно того стоило. Работа пошла намного быстрее и эффективнее. По видео разобрались как работать.не поцарапана, комплектация полная ничего не пришлось докупать дополнительно это огромный плюс. Спасибо магазину за оперативную доставку и ответы на все вопросы, очень волновались за товар
SUPEREYES.RU
30.09.2025 03:53:45
Юрий
Брал эту машину специально для производства и что могу сказать. Деньги конечно не маленькие, но оно того стоило. Работа пошла намного быстрее и эффективнее. По видео разобрались как работать.не поцарапана, комплектация полная ничего не пришлось докупать дополнительно это огромный плюс. Спасибо магазину за оперативную доставку и ответы на все вопросы, очень волновались за товар
Брал эту машину специально для производства и что могу сказать. Деньги конечно не маленькие, но оно того стоило. Работа пошла намного быстрее и эффективнее. По видео разобрались как работать.не поцарапана, комплектация полная ничего не пришлось докупать дополнительно это огромный плюс. Спасибо магазину за оперативную доставку и ответы на все вопросы, очень волновались за товар
Здравствуйте, Юрий!
Спасибо за подробный и позитивный отзыв. Очень приятно слышать, что настольный установщик SMD компонентов QIHE TVM926 оправдал ваши ожидания и помог значительно увеличить производительность. Комплектация действительно полная, что очень удобно — не нужно докупать дополнительные элементы. Радует, что видеоинструкции оказались понятными и помогли быстро освоить работу с аппаратом.
Спасибо за высокую оценку оперативной доставки и поддержки магазина. Мы всегда стараемся сделать процесс покупки максимально комфортным и надёжным для наших клиентов!
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
11.07.2025 09:16:36
Настольный установщик SMD компонентов QIHE TVM926
Устройство монтажа компонентов QIHE TVM926
4 монтажных головки
Тип: автоматический
Скорость: 7000 - 9000 компонентов в час
Точность: 0,025 мм
Guest
11.07.2025 09:16:36
Есть автоматическая подача компонентов – больше не нужно ювелирно подцеплять пинцетом, особенно удобно для мелких резисторов/конденсаторов. Компактный – не занимает весь стол, помещается даже в небольшой мастерской. Спасибо магазин "Супер айс"!!
SUPEREYES.RU
15.07.2025 04:19:04
Guest
Есть автоматическая подача компонентов – больше не нужно ювелирно подцеплять пинцетом, особенно удобно для мелких резисторов/конденсаторов. Компактный – не занимает весь стол, помещается даже в небольшой мастерской. Спасибо магазин "Супер айс"!!
Есть автоматическая подача компонентов – больше не нужно ювелирно подцеплять пинцетом, особенно удобно для мелких резисторов/конденсаторов. Компактный – не занимает весь стол, помещается даже в небольшой мастерской. Спасибо магазин "Супер айс"!!
Здравствуйте!
Благодарим за оставленный отзыв.
Очень рады, что покупка установщика SMD компонентов QIHE TVM926 полностью оправдала ожидания и удовлетворила ваши потребности.
Мы стараемся предоставлять только качественную продукцию, поэтому уверены, что данный прибор будет служить вам долгие годы.
Спасибо за доверие к нашему магазину. Надеемся увидеть вас снова!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Юрий
29.09.2025 09:25:49
Брал эту машину специально для производства и что могу сказать. Деньги конечно не маленькие, но оно того стоило. Работа пошла намного быстрее и эффективнее. По видео разобрались как работать.не поцарапана, комплектация полная ничего не пришлось докупать дополнительно это огромный плюс. Спасибо магазину за оперативную доставку и ответы на все вопросы, очень волновались за товар
SUPEREYES.RU
30.09.2025 03:53:45
Юрий
Брал эту машину специально для производства и что могу сказать. Деньги конечно не маленькие, но оно того стоило. Работа пошла намного быстрее и эффективнее. По видео разобрались как работать.не поцарапана, комплектация полная ничего не пришлось докупать дополнительно это огромный плюс. Спасибо магазину за оперативную доставку и ответы на все вопросы, очень волновались за товар
Брал эту машину специально для производства и что могу сказать. Деньги конечно не маленькие, но оно того стоило. Работа пошла намного быстрее и эффективнее. По видео разобрались как работать.не поцарапана, комплектация полная ничего не пришлось докупать дополнительно это огромный плюс. Спасибо магазину за оперативную доставку и ответы на все вопросы, очень волновались за товар
Здравствуйте, Юрий!
Спасибо за подробный и позитивный отзыв. Очень приятно слышать, что настольный установщик SMD компонентов QIHE TVM926 оправдал ваши ожидания и помог значительно увеличить производительность. Комплектация действительно полная, что очень удобно — не нужно докупать дополнительные элементы. Радует, что видеоинструкции оказались понятными и помогли быстро освоить работу с аппаратом.
Спасибо за высокую оценку оперативной доставки и поддержки магазина. Мы всегда стараемся сделать процесс покупки максимально комфортным и надёжным для наших клиентов!
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
3 139 руб.
-10%
2 825 руб.
Добавить в избранное
Артикул (код товара):
14198
Модель (серия):
-
Производитель:
Другой
Страна производства:
Гарантия, мес.:
12
Антистатическое исполнение (ESD):
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13760
Модель (серия):
WDS-520
Производитель:
WISDOMSHOW
Страна производства:
Китай
Гарантия, мес.:
36
Сертификат:
дилер
Общая мощность, Вт:
3800
Тип верх. нагревателя:
Термовоздушный
Тип ниж. нагревателя:
Термовоздушный
Тип преднагревателя:
Инфракрасный
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22789
Модель (серия):
ZB3545TP
Производитель:
Zhengbang
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
Автоматический
Объём тиражирования:
Среднесерийный
Макс. средняя скорость установки компонентов, комп./ч:
7500
Кол-во монтажных головок:
4
Точность позиционирования, мм:
0,025
Добавить в избранное
Артикул (код товара):
2505
Модель (серия):
YIHUA 8858-i
Производитель:
YIHUA
Страна производства:
Гарантия, мес.:
12
Сертификат:
дилер
Общая мощность, Вт:
650
Тип нагнетателя воздуха:
Бесщеточный вентилятор
Тип управления:
цифровой
Мин. температура фена, °C:
100
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23085
Модель (серия):
TVM802B
Производитель:
QIHE
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
Автоматический
Объём тиражирования:
Среднесерийный
Точность позиционирования, мм:
0,025
Макс. размер печатной платы, мм:
260 x 340
Макс. диапазон перемещения по оси X Y, мм:
395 x 450
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17072
Модель (серия):
TVM802BX
Производитель:
QIHE
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
Автоматический
Объём тиражирования:
Среднесерийный
Макс. средняя скорость установки компонентов, комп./ч:
6500
Кол-во монтажных головок:
2
Точность позиционирования, мм:
0,025
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22789
Модель (серия):
ZB3545TP
Производитель:
Zhengbang
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
Автоматический
Объём тиражирования:
Среднесерийный
Макс. средняя скорость установки компонентов, комп./ч:
7500
Кол-во монтажных головок:
4
Точность позиционирования, мм:
0,025
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17146
Модель (серия):
ZB3245T
Производитель:
Zhengbang
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
Автоматический
Объём тиражирования:
Мелкосерийный
Макс. средняя скорость установки компонентов, комп./ч:
6500
Кол-во монтажных головок:
2
Точность позиционирования, мм:
0,025
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23370
Модель (серия):
F-1144G
Производитель:
FUYANG
Страна производства:
Китай
Гарантия, мес.:
12
Макс. мощность ультразвука, Вт:
7200
Наличие подогрева:
С подогревом
Макс. температура нагрева, °C:
80
Ёмкость мойки, л:
960
Рабочая длина, мм:
1200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
45522
Модель (серия):
XY-102MW
Производитель:
XING YUN
Страна производства:
Китай
Гарантия, мес.:
12
Вес (кг):
7
Сложность:
2
Макс. измеряемая влажность, %:
100,00
Мин. измеряемая влажность, %:
0,00
Метод измерения:
нагрев
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
16032
Модель (серия):
DP10007
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
6
Сертификат:
дилер
Полоса пропускания, МГц:
100
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

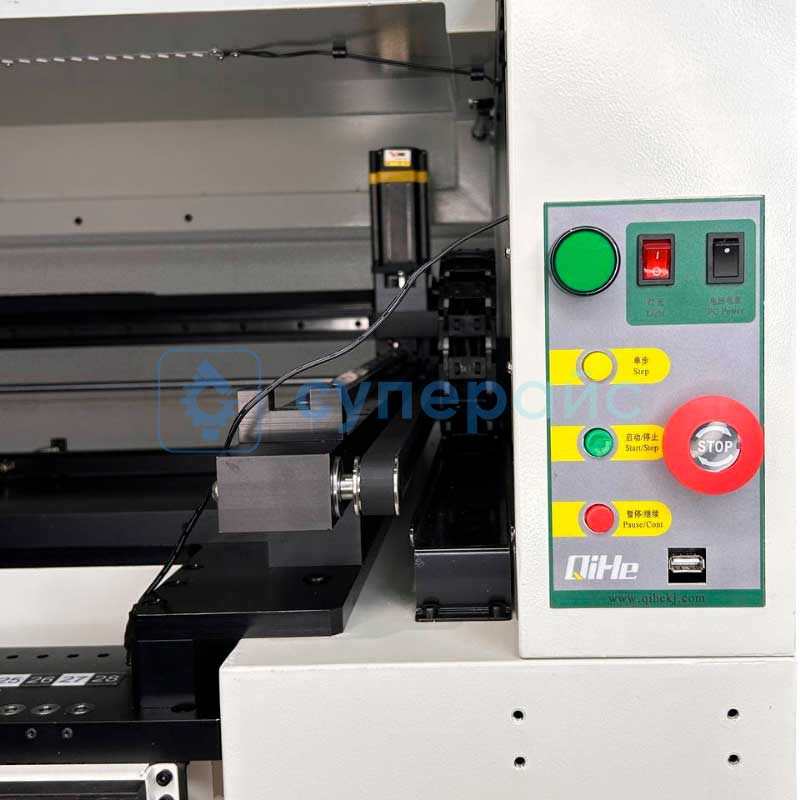

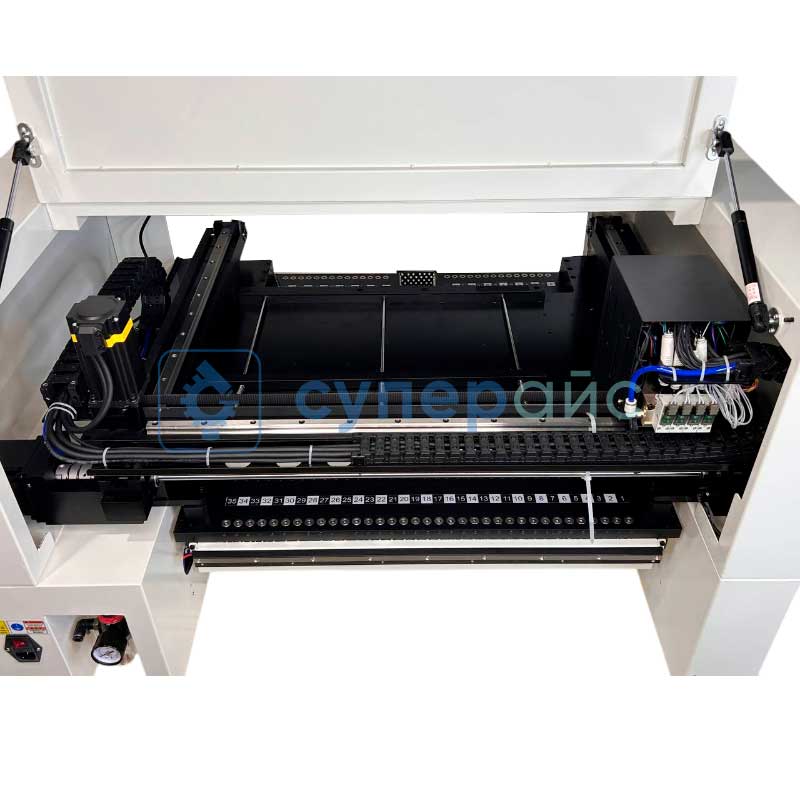

Артикул (код товара):
17075
Модель (серия):
TVM926
Производитель:
QIHE
Страна производства:
Китай
Гарантия, мес.:
12
Тип управления:
Автоматический
Объём тиражирования:
Среднесерийный
Макс. средняя скорость установки компонентов, комп./ч:
9000
Кол-во монтажных головок:
4
Точность позиционирования, мм:
0,025
Добавить в избранное
Артикул (код товара):
6885
Модель (серия):
KWS V20
Производитель:
Keweisi
Страна производства:
Гарантия, мес.:
3
Мин. измеряемое значение напряжения, В:
4
Макс. измеряемое значение напряжения, В:
20
Мин. измеряемое значение тока, А:
0
Макс. измеряемое значение тока, А:
3
Сохранение результатов тестирования:
Да
